Schneider Electric Modicon X80 - BMXFTW1001 - szerelt FTB sorkapocs és szanad végű 20 eres kábel, 10m
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

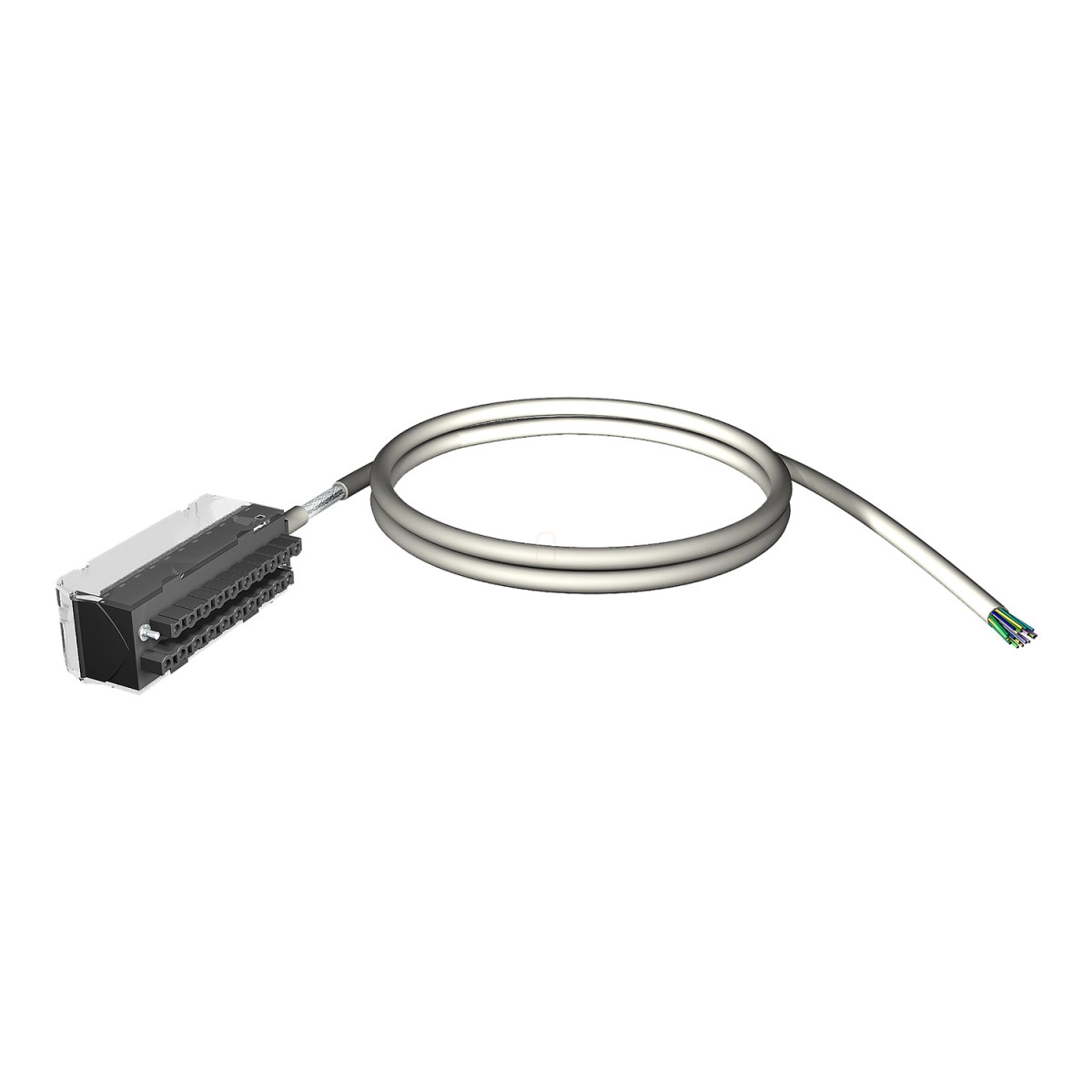

A BMXFTW1001 kábel egyik végén egy 20 pólusú sorkapocs található, amely közvetlenül csatlakoztatható a Modicon X80 I/O modulokhoz, míg a másik vége színkódolt, szabad vezetékvégekkel van ellátva a DIN 47100 szabványnak megfelelően. Ez a kialakítás rendkívül rugalmas telepítési lehetőségeket biztosít, hiszen a szabad vezetékvégek különböző eszközökhöz, szenzorokhoz, aktuátorokhoz vagy más vezérlőeszközökhöz csatlakoztathatók. A 20 különböző színű vezeték egyértelműen azonosítható a fehér, barna, zöld, sárga, szürke, rózsaszín, kék, piros, fekete, lila alapszínekkel, valamint ezek különböző kombinációival (szürke-rózsaszín, piros-kék, fehér-zöld, barna-zöld, fehér-sárga, sárga-barna, fehér-szürke, szürke-barna, fehér-rózsaszín, rózsaszín-barna).
Technikai szempontból a BMXFTW1001 kábel 20 vezetékből áll, egyenként 0,324 mm² keresztmetszettel, ami megfelelő átviteli kapacitást biztosít a különböző vezérlőjelekhez. A 10 méteres kábelhosszúság ideális olyan alkalmazásokhoz, ahol nagyobb távolságot kell áthidalni a vezérlőegység és a vezérelt eszközök között. A kábel nettó súlya 2,78 kg, ami jelzi annak robusztus felépítését és ipari alkalmazásokra való alkalmasságát. A BMXFTW1001 csatlakozó kompatibilis a Modicon X80 platform számos I/O moduljával, ami széles körű felhasználási lehetőségeket kínál a gyártósoroktól kezdve az épületautomatizálási rendszerekig.
Schneider Electric Modicon X80 - BMXFTW1001 -szerelt FTB sorkapocs és szanad végű 20 eres kábel, 10m műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Tartozék/alkatrész típusa: Előre szerelt csatlakozókábel
Tartozék/alkatrész megnevezése: Előre szerelt csatlakozókábel egyik végén szabad vezetékvégekkel
Tartozék/alkatrész rendeltetése: I/O modulokhoz cserélhető sorkapoccsal
Kábelek száma: 1
Elektromos csatlakozás: 1 vég színkódolt szabad vezetékvégekkel a DIN 47100 szabvány szerint, 1 cserélhető sorkapocs 20 pólusú
Kábel hossza: 10 m
Kiegészítő adatok
Vezetékek teljes száma: 20
Vezeték keresztmetszete: 0,324 mm²
Nettó súly: 2,78 kg
Csatlakozási séma
A BMXFTW 1001 kábelek csatlakoztatása a következő színkódolást követi:
1: Fehér, 2: Barna, 3: Zöld, 4: Sárga, 5: Szürke, 6: Rózsaszín, 7: Kék, 8: Piros, 9: Fekete, 10: Lila, 11: Szürke-Rózsaszín, 12: Piros-Kék, 13: Fehér-Zöld, 14: Barna-Zöld, 15: Fehér-Sárga, 16: Sárga-Barna, 17: Fehér-Szürke, 18: Szürke-Barna, 19: Fehér-Rózsaszín, 20: Rózsaszín-Barna
