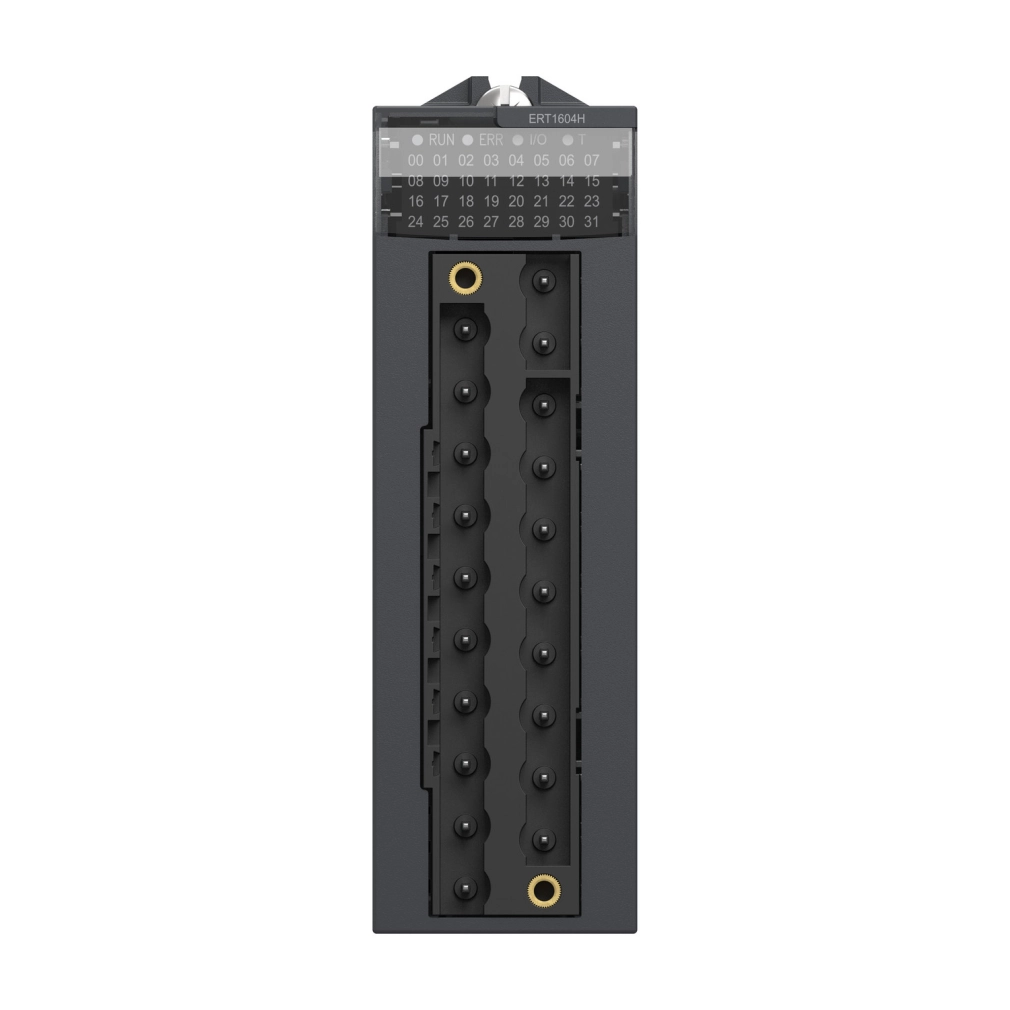

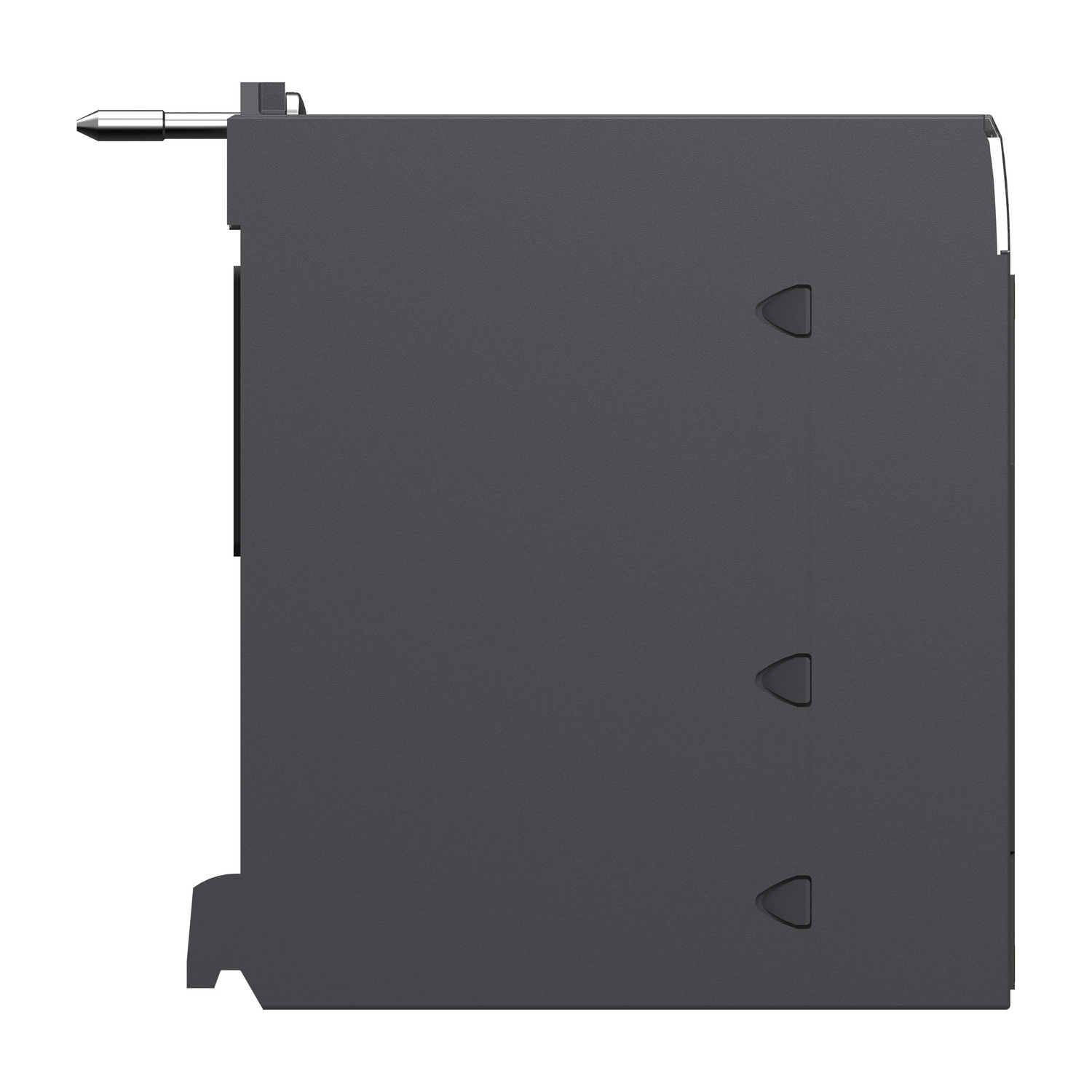

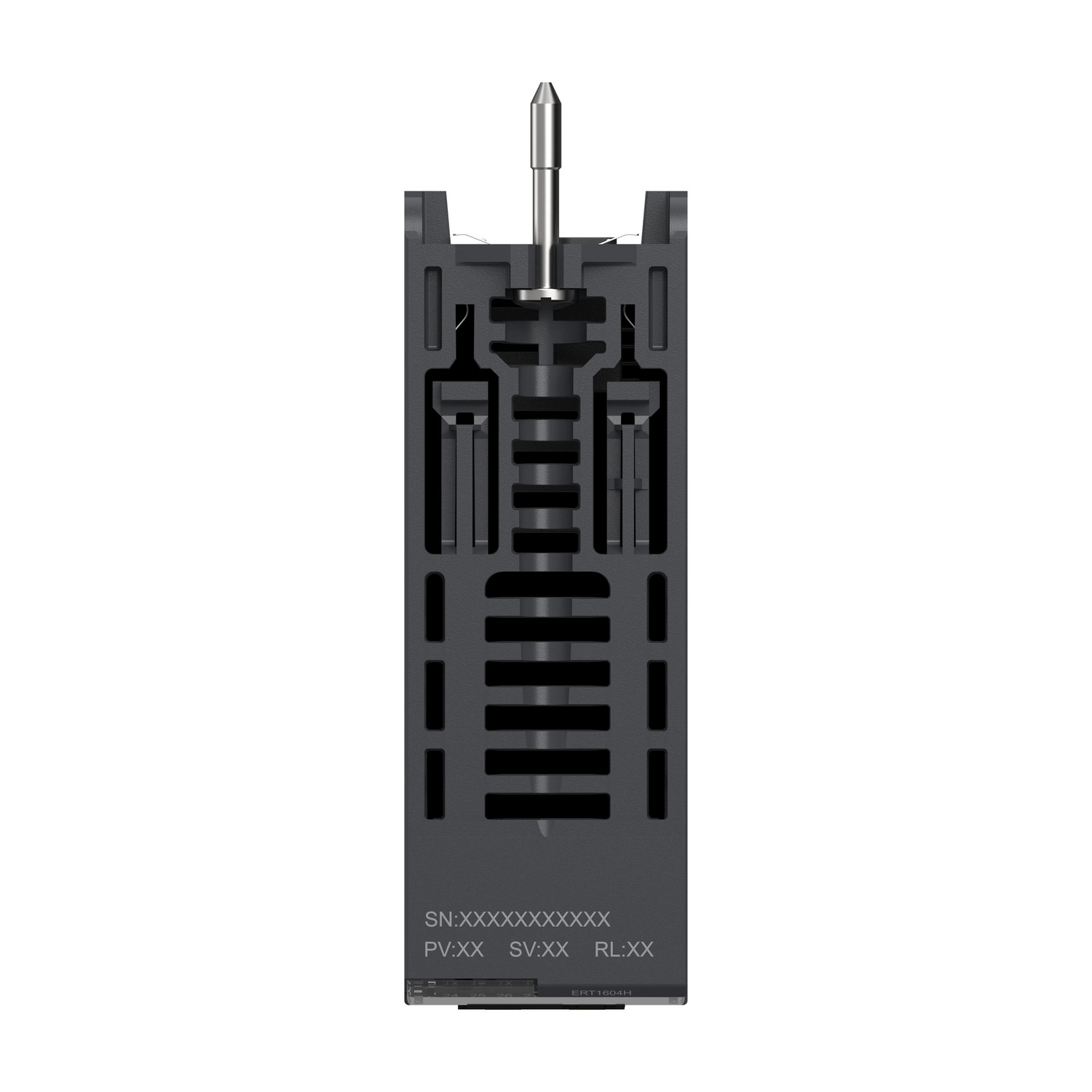

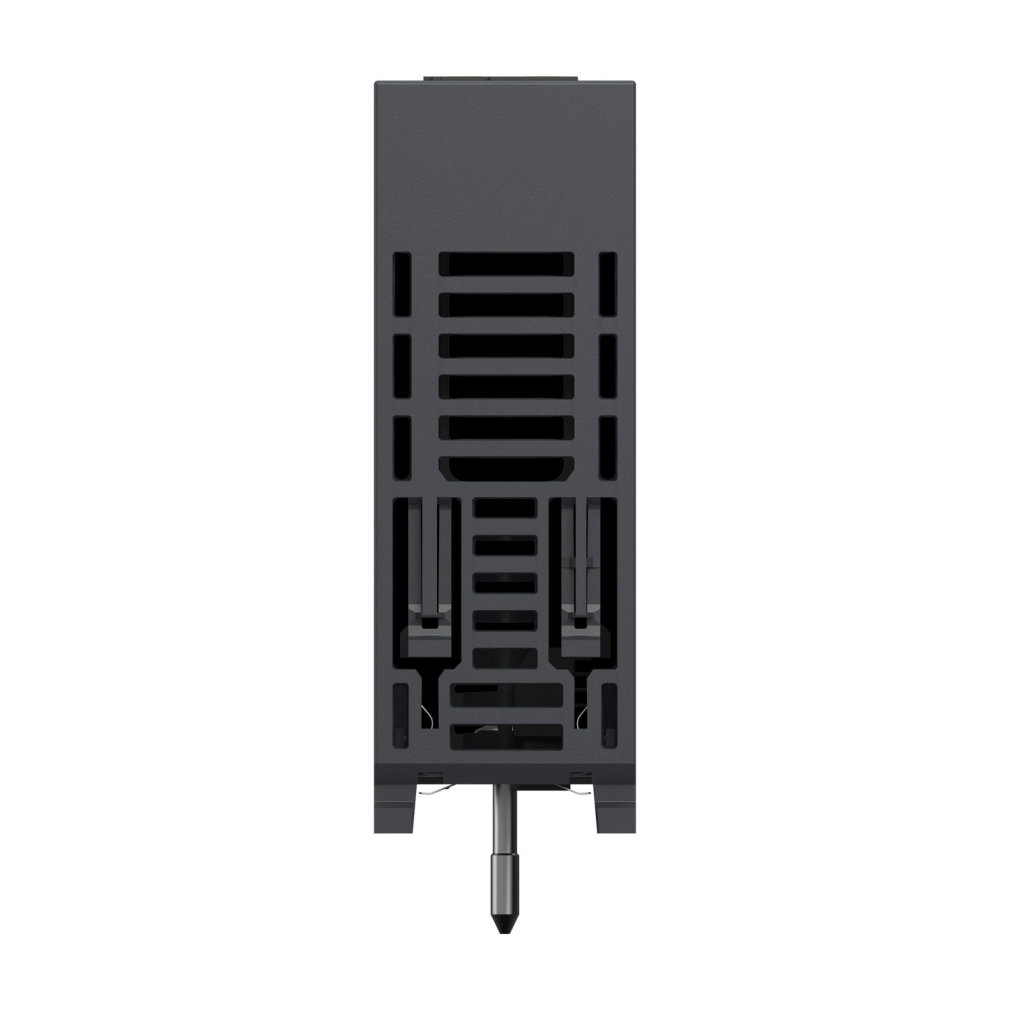

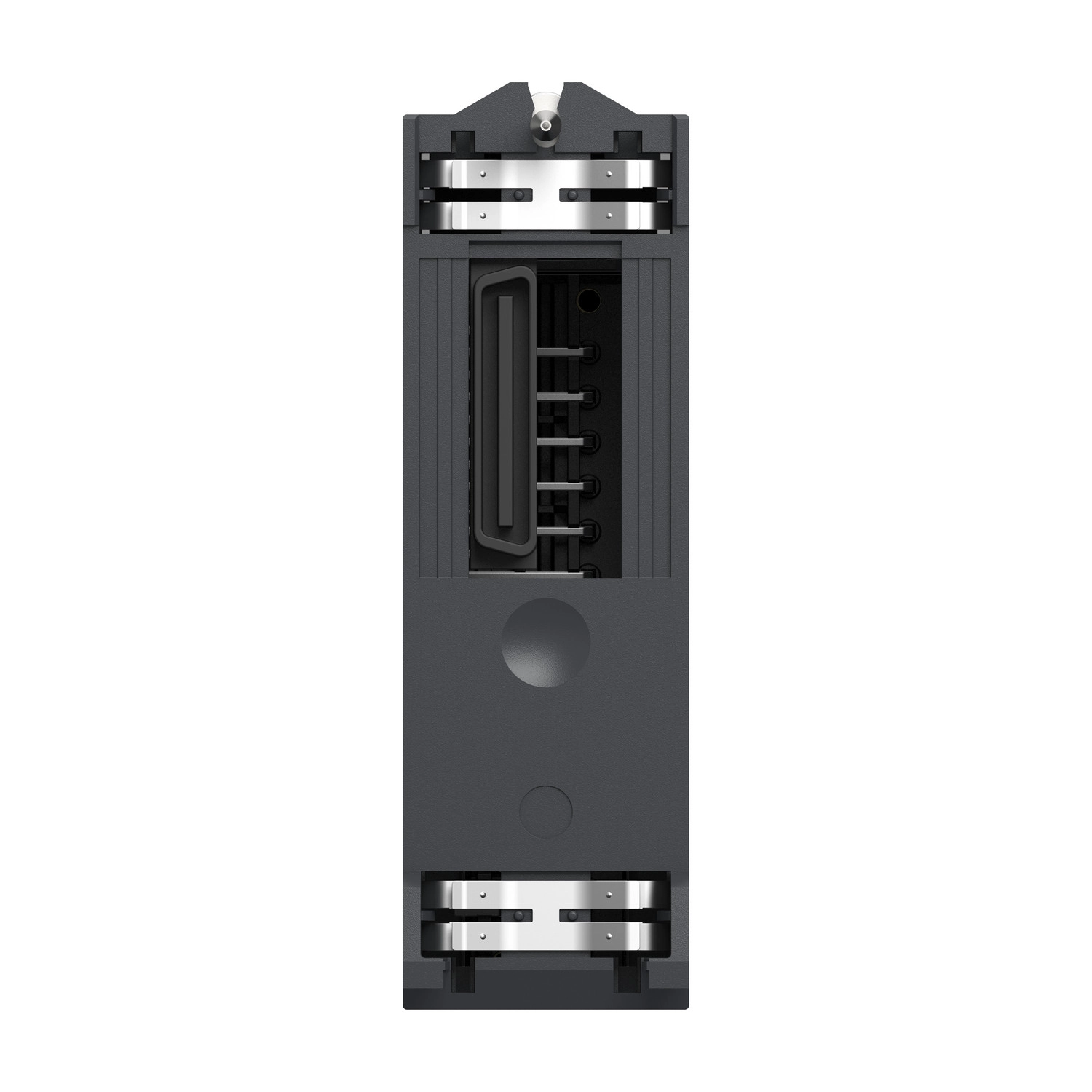

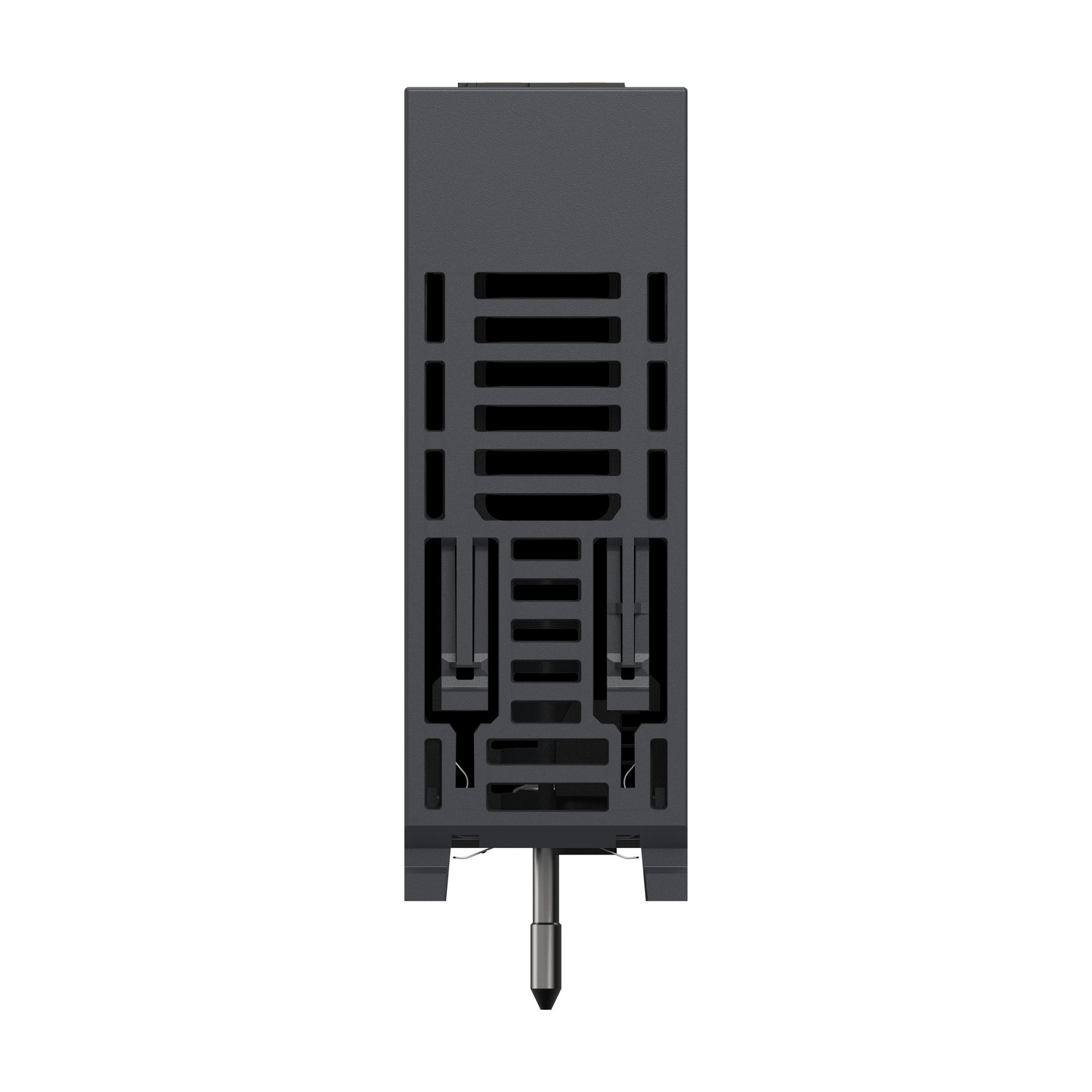

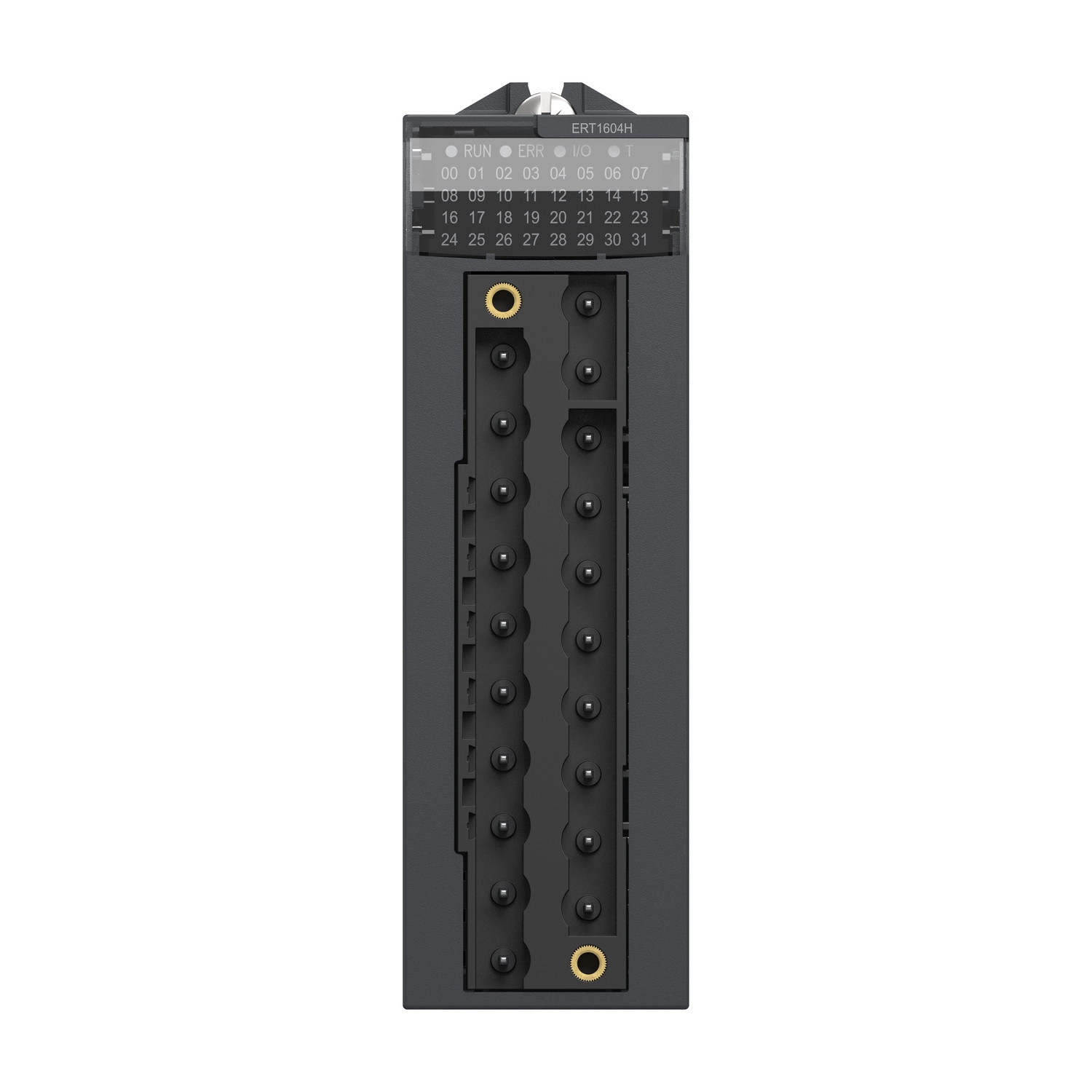

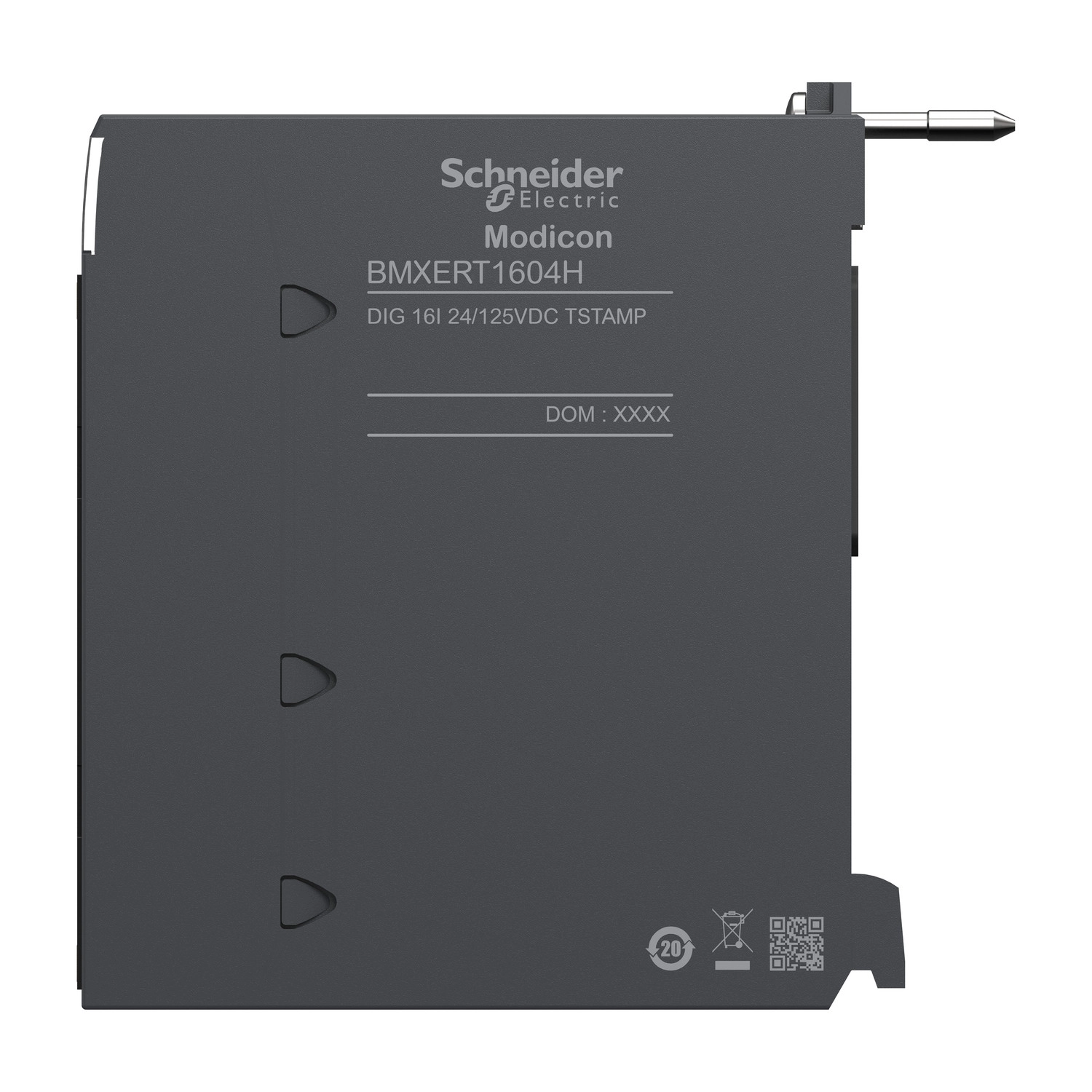

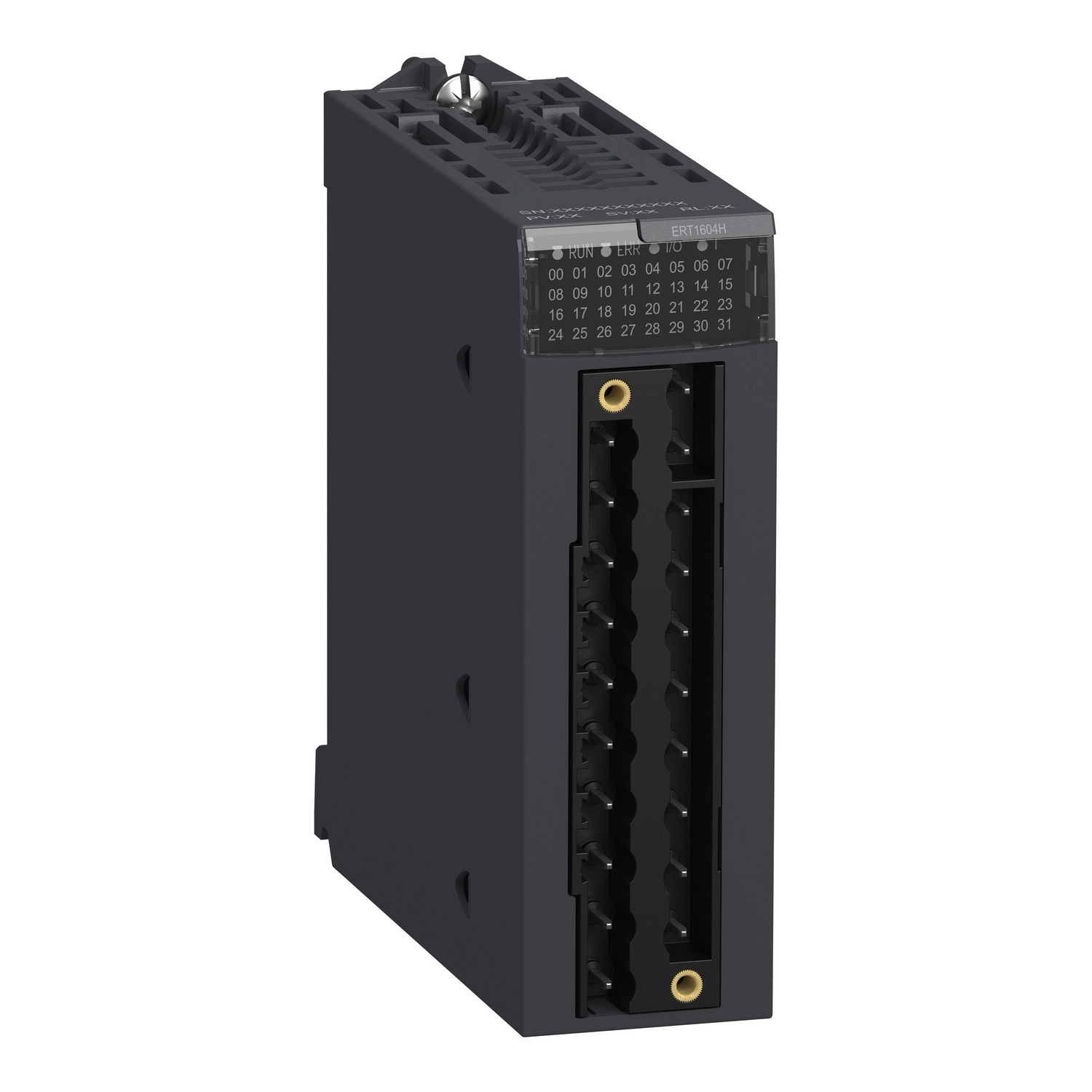

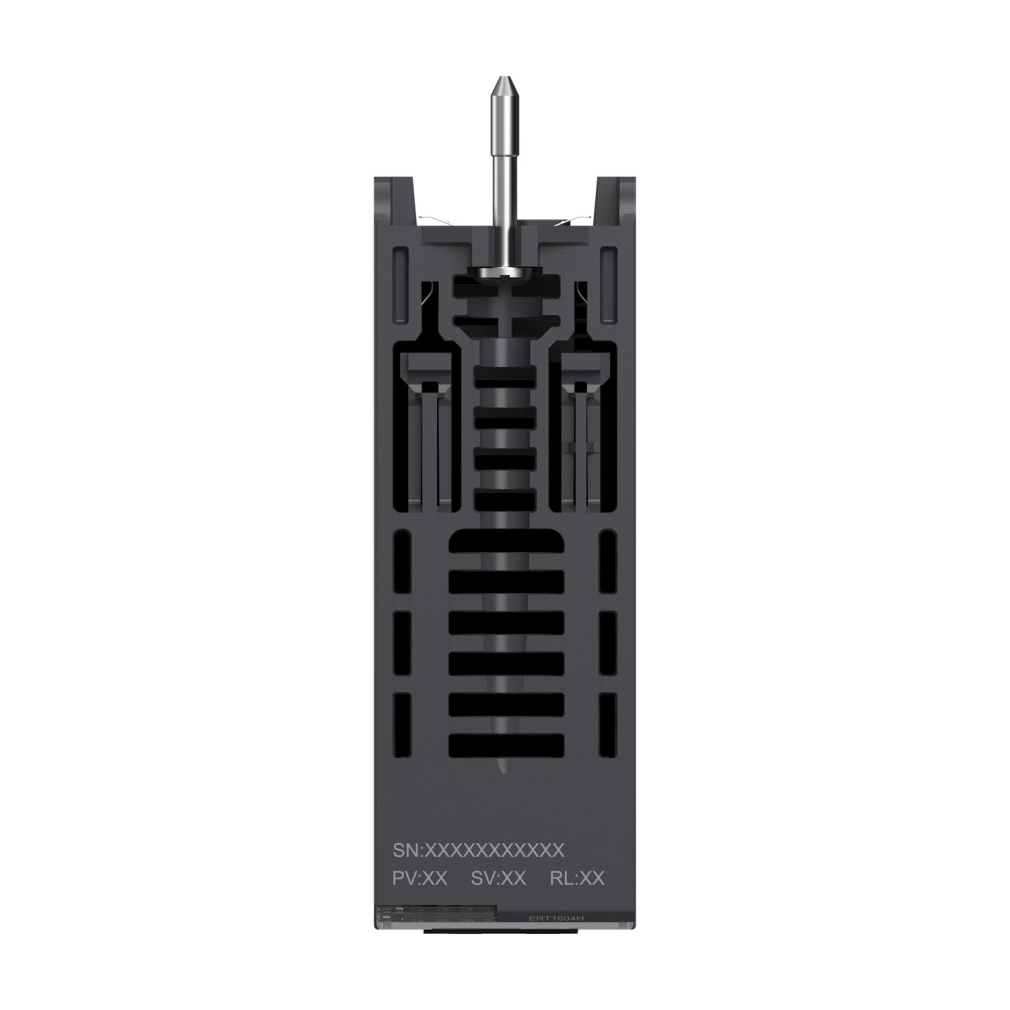

A Schneider Electric BMXERT1604H egy professzionális multifunkciós bemeneti modul, amely a Modicon X80 termékcsaládba tartozik, és kimondottan zord környezeti feltételek közötti használatra tervezték. Ez a 16 bemenetes modul 24/24...125 V feszültségtartományban működik, és különösen alkalmas ipari automatizálási rendszerekhez, ahol pontos időbélyegzés és megbízható működés szükséges.
A BMXERT1604H modul egyik kiemelkedő tulajdonsága az 1 milliszekundumos időbélyegzés, amely rendkívül pontos folyamatkövetést tesz lehetővé. A modul támogatja a DCF77 és IRIG-B időszinkronizációs protokollokat, ami biztosítja a tökéletes szinkronizációt a rendszer többi elemével. A bemenetek négy csoportra vannak osztva, egyenként 4 bemenettel a folyamatjelek kezeléséhez. Ez a kialakítás nagy rugalmasságot biztosít a különböző alkalmazásokhoz. A hot swap funkció lehetővé teszi a modul cseréjét a rendszer leállítása nélkül, minimalizálva ezzel az állásidőt kritikus alkalmazásoknál.
A modul széles tápfeszültség-tartományt támogat: 24 V DC (19-30 V tartományban), 48-60 V DC (38-75 V tartományban), valamint 110-125 V DC (88-156 V tartományban). A kapcsolási feszültségek és áramok szintén változatosak: 24 V esetén 6,7 mA, 48 V és 60 V esetén 2,5 mA, 110 V és 125 V esetén pedig 1,3 mA a folyamatbemenetekhez. A maximális teljesítményfelvétel 4 W, míg az áramfelvétel 30 mA 24 V DC mellett, illetve 130 mA 3,3 V DC esetén. A modul magas szintű szigetelést biztosít: 2500 V DC 60 másodpercig a busz és a diszkrét bemenet között, 1400 V DC 60 másodpercig a busz és az IRIG/DCF között, valamint 2500 V DC 60 másodpercig a diszkrét bemenet és az IRIG/DCF között, ami fokozott biztonságot nyújt a rendszer számára.
A BMXERT1604H további előnyei közé tartozik a konfigurálható anti-bounce szűrés (0-255 ms), a 0,5 ms-os mintavételi időtartam, valamint az 1 ms-os adatfelvételi idő. A modul állapotát több LED jelzi: egy zöld LED a firmware és a modul működéséről (RUN), egy zöld LED az időkód-bemenet állapotáról (T), egy piros LED a modulhibákról (ERR), egy piros LED a tápellátás megszakadásáról (I/O), valamint 16 LED a bemenetek állapotának (0...15) kijelzésére. A fizikai jellemzők tekintetében a modul méretei: 32 mm széles, 100 mm magas és 86 mm mély, ami kompakt elhelyezést tesz lehetővé a vezérlőszekrényben. A modul -25°C és 70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklettartománya pedig -40°C és 85°C között van. Relatív páratartalom szempontjából 95%-os, kondenzáció nélküli környezetben működhet, és konformal coating védelemmel rendelkezik a káros környezeti hatások ellen.
BMXERT1604H műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Multifunkciós bemeneti modul
Kiegészítő funkciók
Elérhető funkció: Hot swap
Adatrögzítés: 1 ms időbélyegzés
Időszinkronizációs protokoll: DCF77, IRIG-B
Csatornák csoportosítása: 4 csoport, egyenként 4 bemenettel a folyamatbemenetekhez
Elektromos jellemzők
Névleges tápfeszültség [Us]: 24 V DC (feszültségtartomány: 19...30 V), 48...60 V DC (feszültségtartomány: 38...75 V), 110...125 V DC (feszültségtartomány: 88...156 V)
Kapcsolási feszültség: 125 V 1,3 mA-nél folyamatbemenethez, 110 V 1,3 mA-nél folyamatbemenethez, 60 V 2,5 mA-nél folyamatbemenethez, 48 V 2,5 mA-nél folyamatbemenethez, 24 V 6,7 mA-nél folyamatbemenethez
Maximális teljesítményfelvétel: 4 W folyamatbemenethez
Áramfelvétel: 30 mA 24 V DC-nél, 130 mA 3,3 V DC-nél
Szigetelési feszültség: 2500 V DC 60 másodpercig busz és diszkrét bemenet között, 1400 V DC 60 másodpercig busz és IRIG/DCF között, 2500 V DC 60 másodpercig diszkrét bemenet és IRIG/DCF között
Anti-bounce szűrés: 0-tól 255 ms-ig konfigurálható
Mintavételi időtartam: 0,5 ms
Adatfelvételi idő: 1 ms
Helyi jelzések
1 LED (zöld) a firmware és a modul működéséhez (RUN)
1 LED (zöld) az időkód-bemenet állapotához (T)
1 LED (piros) a modulhibához (ERR)
1 LED (piros) a tápellátás megszakadásához (I/O)
16 LED a bemenetek állapotához (0...15)
Méretek
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 86 mm
Környezeti feltételek
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -40...85 °C
Relatív páratartalom: 95% kondenzáció nélkül
Védőkezelés: Konformal bevonat
Üzemi magasság: 0...2000 m, 2000...5000 m
Szabványok és tanúsítványok
Irányelvek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es típusú interfész), EN/IEC 61850-3 (G helyszín)
Környezetállósági jellemzők
Gázállósági osztály: Gx az ISA S71.04 szerint, 3C4 az IEC 60721-3-3 szerint
Porállósági osztály: 3S4 az IEC 60721-3-3 szerint
Homokállósági osztály: 3S4 az IEC 60721-3-3 szerint
Sóállósági szint: 2-es szint az IEC 68252 szerint
Penészgomba-állósági osztály: 3B2 az IEC 60721-3-3 szerint
Gombaspóra-állósági osztály: 3B2 az IEC 60721-3-3 szerint
Veszélyes területi osztály: I. osztály, 2. divízió
