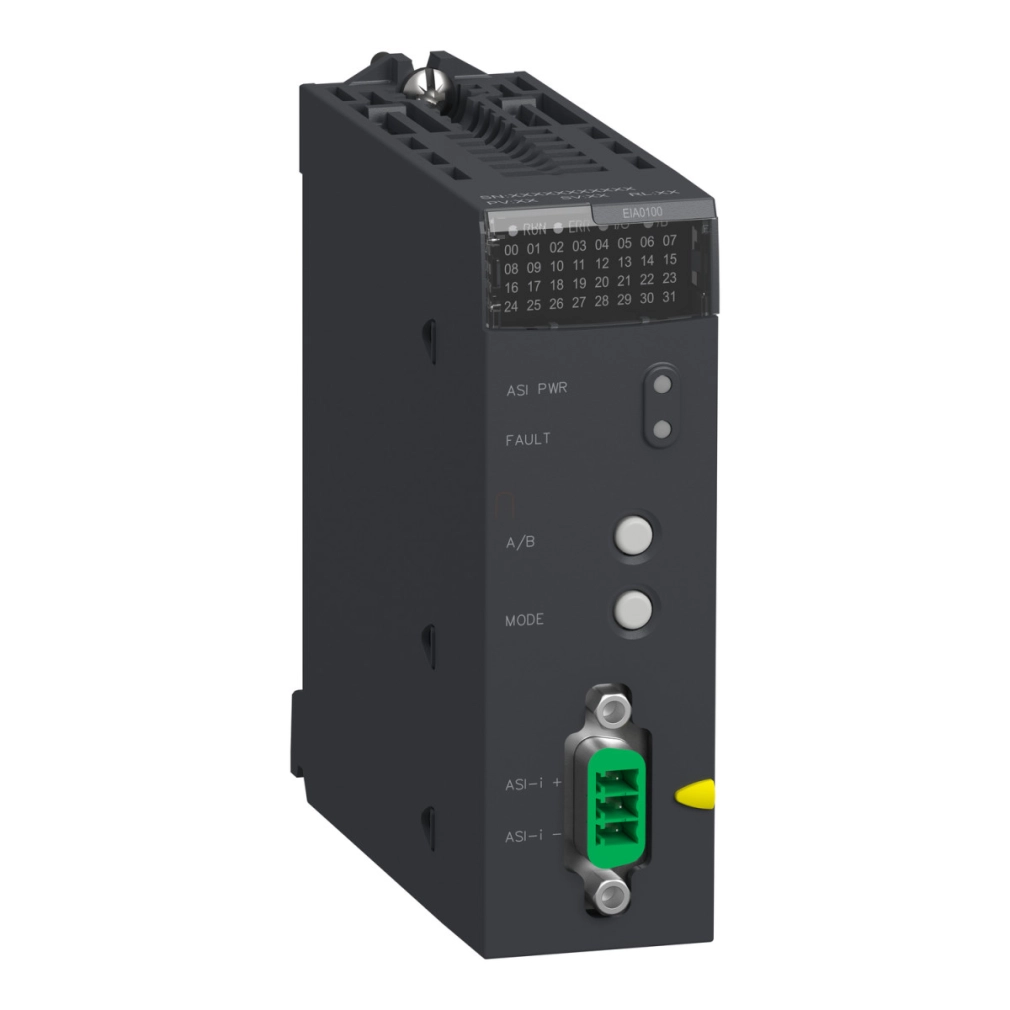

A Schneider Electric Modicon X80 BMXEIA0100 AS-I master modul egy rendkívül rugalmas és nagy teljesítményű kommunikációs interfész, amely ideális megoldást jelent az ipari automatizálásban. Ez a modul az aktuátor szenzor interfész (AS-Interface) szabványnak megfelelően működik, amely egy széles körben elismert és használt technológia az ipari környezetben.
A BMXEIA0100 AS-I master modul a Modicon X80 termékcsaládba tartozik, és M4 master profillal rendelkezik. A modul támogatja mind a standard, mind a kiterjesztett címzési módokat, így maximális rugalmasságot biztosít a rendszer kialakításakor. Standard címzéssel akár 124 szerver eszközt kezelhet diszkrét be- és kimenetekhez, valamint további 124 eszközt analóg be- és kimenetekhez. Kiterjesztett címzéssel ez a kapacitás még tovább növelhető: akár 496 szerver eszközt is kezelhetsz diszkrét be- és kimenetekhez, valamint 124 eszközt analóg be- és kimenetekhez. Ez a bővített funkcionalitás lehetővé teszi, hogy egyetlen modullal akár 62 eszközt csatlakoztass diszkrét I/O esetén, illetve 31 eszközt analóg I/O esetén.
A modul ciklusideje mindössze 5 ms 31 eszköz esetén, míg 62 eszköznél is csak 10 ms, ami gyors adatfrissítést és reakcióidőt biztosít. Az AS-Interface busz kialakítása is rugalmas: a modullal akár 100 méter távolságú kábelezést is megvalósíthatsz, vonalfejlesztővel 200 métert, két ismétlővel 300 métert, két ismétlővel és a mester középre helyezésével pedig akár 500 métert is áthidalhatsz. A modul SUB-D típusú, 3 tűs csatlakozón keresztül csatlakoztatható az AS-Interface buszhoz. A kábeltípusok tekintetében használhatsz lapos, polarizált AS-Interface szalagkábelt (sárga színű, 1,5 mm² keresztmetszettel) vagy standard kerek kábelt (1,5 mm² vagy 2,5 mm² keresztmetszettel), ahol a kék vezeték az AS-i - jelet, a barna pedig az AS-i + jelet továbbítja. A modul ajánlott kábelezéséhez a H05VVF 2x1,5mm² lapos kábel javasolt, amely megfelel a DIN VDE 0281 szabványnak.

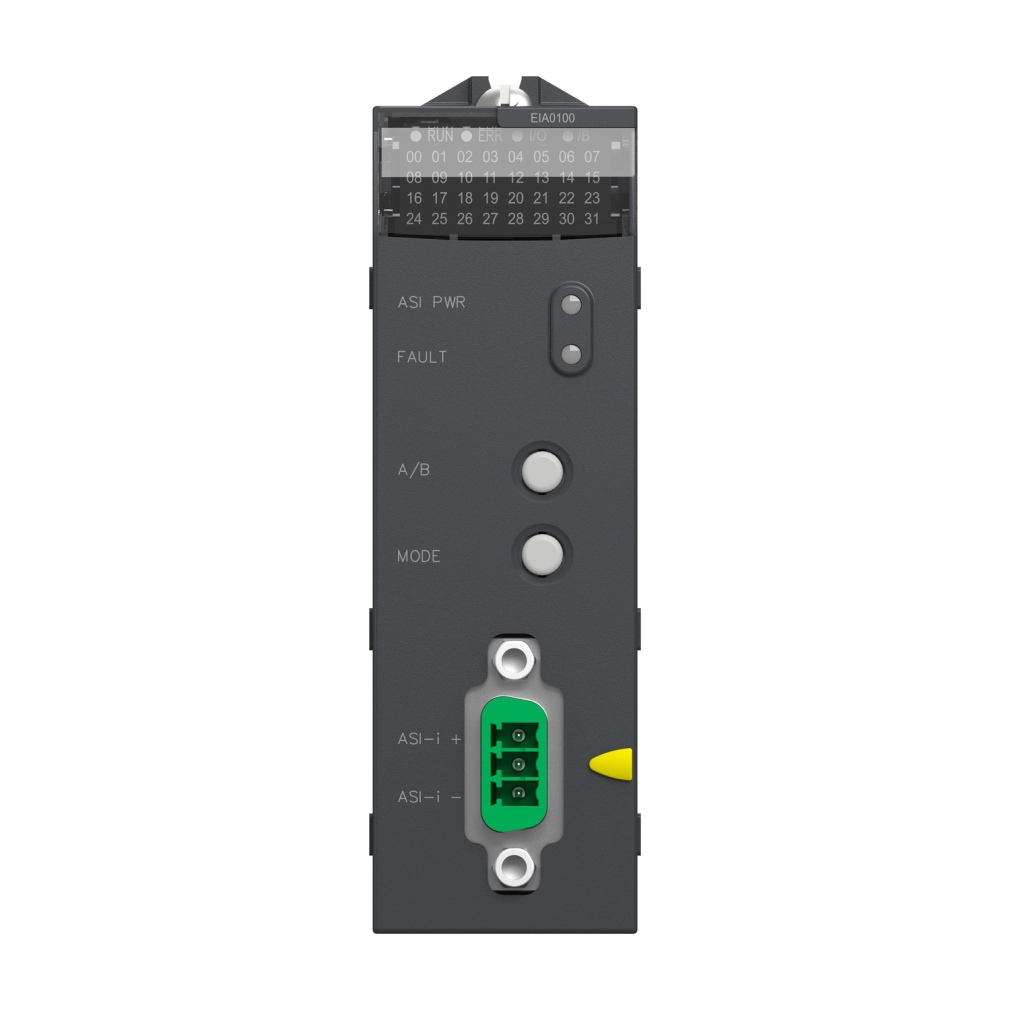

A BMXEIA0100 fejlett diagnosztikai képességekkel rendelkezik: a modulon 32 LED található az AS-Interface és az egyes slave-ek diagnosztikájához. Ezen felül különböző állapotjelző LED-ek segítik a működés nyomon követését: zöld LED jelzi a modul aktív állapotát (RUN), piros LED a modul hibát (ERR), zöld LED mutatja a 31 slave-es csoportot (A/B), piros LED az I/O modul hibát (I/O), zöld LED az ASI tápellátást, és piros LED jelzi a hibát. Ezek a visszajelzések nagyban megkönnyítik a rendszer üzemeltetését és hibaelhárítását. A modul áramfelvétele 160 mA 3,3 V DC feszültségen, és standard formátummal rendelkezik a rack-be történő beépítéshez. A BMXEIA0100 modulhoz kapcsolódó rack referenciáktól függően különböző méretekkel számolhatsz: a BMXXBP0400/0400H rack esetén 242,4 mm (9,54 hüvelyk), a BMXXBP0600/0600H rack esetén 307,6 mm (12,11 hüvelyk), a BMXXBP0800/0800H rack esetén 372,8 mm (14,68 hüvelyk), míg a BMXXBP1200/1200H rack esetén 503,2 mm (19,81 hüvelyk) a teljes hossz.
Schneider Electric Modicon X80 - BMXEIA0100 -kommunikációs modul, AS-I műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Master modul
Aktuátor szenzor interfész profil [AS-i]: M4 master profil
Slave profilok: S7.3, S7.A.7, S7.A.A, S7.A.8, S7.A.9, S6.0.X
Címzés: Standard és kiterjesztett
Kiegészítő adatok
Ciklusidő: 5 ms 31 eszköz esetén, 10 ms 62 eszköz esetén
Elektromos csatlakozás: 1 db SUB-D csatlakozó, 3 tűs
Szervereszközök maximális száma: 124 standard diszkrét be- és kimeneti eszköz, 124 standard analóg be- és kimeneti eszköz, 496 kiterjesztett diszkrét be- és kimeneti eszköz, 124 kiterjesztett analóg be- és kimeneti eszköz
Maximális kábeltávolság eszközök között: 100 m, 200 m vonalhosszabbítóval, 300 m 2 ismétlővel, 500 m 2 ismétlővel és középen elhelyezett mesterrel
Helyi jelzések: 1 LED (zöld) modul aktív állapot (RUN), 1 LED (piros) modul hiba (ERR), 1 LED (zöld) 31 slave csoport kijelzésére (A/B), 1 LED (piros) I/O modul hiba (I/O), 32 LED az AS-Interface és az egyes slave-ek diagnosztikájához, 1 LED (zöld) ASI táp, 1 LED (piros) hiba
Áramfelvétel: 160 mA 3,3 V DC
Modul formátum: Standard
Környezeti paraméterek
Irányelvek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség, 2014/34/EU - ATEX irányelv
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Kereskedelmi tengerészet, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es interfész típus), IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti jellemzők: Veszélyes helyszín, Veszélyes helyszín osztály I, 2. divízió
Üzemi környezeti hőmérséklet: 0-60 °C
Tárolási környezeti hőmérséklet: -40-70 °C
IP védettségi fokozat: IP20
