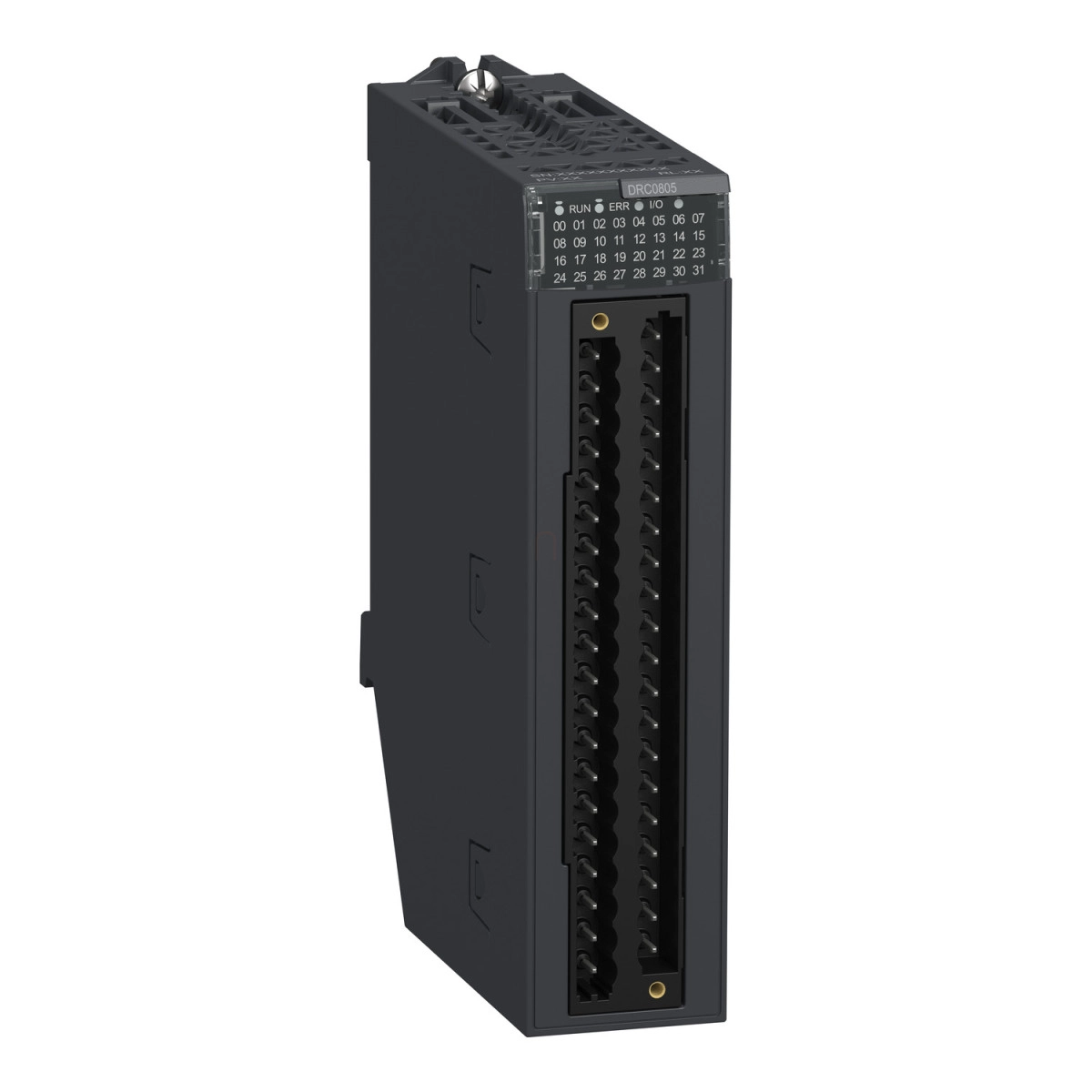

A Schneider Electric Modicon X80 sorozathoz tartozó BMXDRC0805 relés diszkrét kimeneti modul egy rendkívül sokoldalú automatizálási komponens, amely ipari környezetben való alkalmazásra lett tervezve. Ez a kompakt modul 8 relés kimenetet tartalmaz, amelyek egyaránt konfigurálhatók alaphelyzetben nyitott (NO) vagy alaphelyzetben zárt (NC) működésre, így maximális rugalmasságot biztosít a különböző vezérlési feladatokhoz.
A modul univerzális feszültségtartományban működik: 24-240 V AC és 24-125 V DC között, ezáltal számos különböző alkalmazási területen használható. A 40 pólusú sorkapocs biztosítja a megbízható elektromos csatlakozást. A hálózati frekvencia 50/60 Hz, 47-63 Hz közötti megengedett ingadozással, ami lehetővé teszi a nemzetközi szabványoknak való megfelelést. Az áramköri védelem szempontjából a modul rendkívül jól felszerelt, külső rövidzárlat, túlterhelés és túlfeszültség elleni védelemmel, amelyek biztosítják a hosszú távú, megbízható működést.
A BMXDRC0805 modul kiváló elektromos tulajdonságokkal rendelkezik. A konvencionális szabad levegőben történő hőáramának értéke 4 A 40 °C-on, 3 A 50 °C-on és 2 A 60 °C-on, ami lehetővé teszi a különböző hőmérsékleti környezetben való alkalmazást. A válaszidő kimenetnél ≤ 10 ms aktiválásnál és ≤ 13 ms deaktiválásnál, ami gyors kapcsolási műveletet biztosít. A modul tipikus áramfogyasztása 40 mA 3,3 V DC mellett és 101 mA 24 V DC mellett, így energiahatékony megoldást jelent. Az MTBF (átlagos hibamentes működési idő) értéke 2650000 óra, ami kiemelkedő megbízhatóságot garantál. A minimum kapcsolási áram 10 mA 5 V DC mellett, ami lehetővé teszi az alacsony jelszintekkel való működést.
A modul számos védelmi funkcióval rendelkezik. A kimenet túlterhelés elleni védelméhez ajánlott egy gyors működésű biztosíték használata minden csatornához vagy csatorna-csoporthoz. A kimenet túlfeszültség elleni védelme DC kimenetnél kisütő dióda használatával, AC kimenetnél RC áramkör vagy ZNO túlfeszültség-levezető alkalmazásával biztosítható. A kimenet rövidzárlat elleni védelme szintén gyors működésű biztosíték használatával oldható meg minden csatornához vagy csatorna-csoporthoz. A modul állapotjelző LED-ekkel is rendelkezik: egy zöld RUN LED, csatornánként egy zöld LED a csatorna diagnosztikához, egy piros ERR LED és egy piros I/O LED, amelyek könnyen látható visszajelzést adnak a modul működési állapotáról.
Schneider Electric Modicon X80 - BMXDRC0805 műszaki adatok
Alapadatok
Termékcsalád: Modicon X80
Terméktípus: Relés diszkrét kimeneti modul
Diszkrét kimenetek száma: 8 az EN/IEC 61131-2 szabványnak megfelelően
Diszkrét kimenet logikája: Pozitív vagy negatív
Diszkrét kimenet feszültsége: 5...125 V / 5...150 V DC, 24...240 V / 19...264 V AC
Elektromos jellemzők
Elektromos csatlakozás: 40 pólusú sorkapocs
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határértékek: 47...63 Hz
Érzékelő tápellátás: 5...150 V, 19...264 V
Konvencionális szabad levegőben történő hőáram: 4 A 40 °C-on, 3 A 50 °C-on, 2 A 60 °C-on
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3,6 W
Válaszidő kimenetnél: <= 10 ms aktiválásnál, <= 13 ms deaktiválásnál
Tipikus áramfogyasztás: 40 mA 3,3 V DC-nél, 101 mA 24 V DC-nél
MTBF megbízhatóság: 2650000 óra
Védelmi funkciók
Védelem típusa: Külső rövidzárlat elleni védelem, Külső túlterhelés elleni védelem, Külső túlfeszültség elleni védelem induktív AC hálózatnál, Külső túlfeszültség elleni védelem induktív DC hálózatnál
Kimenet túlterhelés elleni védelme: Használj 1 gyors működésű biztosítékot csatornánként vagy csatorna-csoportonként
Kimenet túlfeszültség elleni védelme: Használj kisütő diódát minden DC kimenetnél, Használj RC áramkört minden AC kimenetnél, Használj ZNO túlfeszültség-levezetőt minden AC kimenetnél
Kimenet rövidzárlat elleni védelme: Használj 1 gyors működésű biztosítékot csatornánként vagy csatorna-csoportonként
Minimális kapcsolási áram: 10 mA 5 V DC
Kijelzés
Állapotjelző LED: 1 LED (zöld) RUN, 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) ERR, 1 LED (piros) I/O
Fizikai jellemzők
IP védettségi fokozat: IP20
Dielektromos szilárdság: 1780 V AC 50/60 Hz 1 perc
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Relatív páratartalom: 0...95% 0...60 °C-on, páralecsapódás nélkül
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkenési tényezővel
Nettó tömeg: 0,189 kg
Méretek
Magasság: 131 mm (5.16 in.)
Szélesség: 32 mm (1.26 in.)
Mélység: 104.8 mm (4.13 in.)
