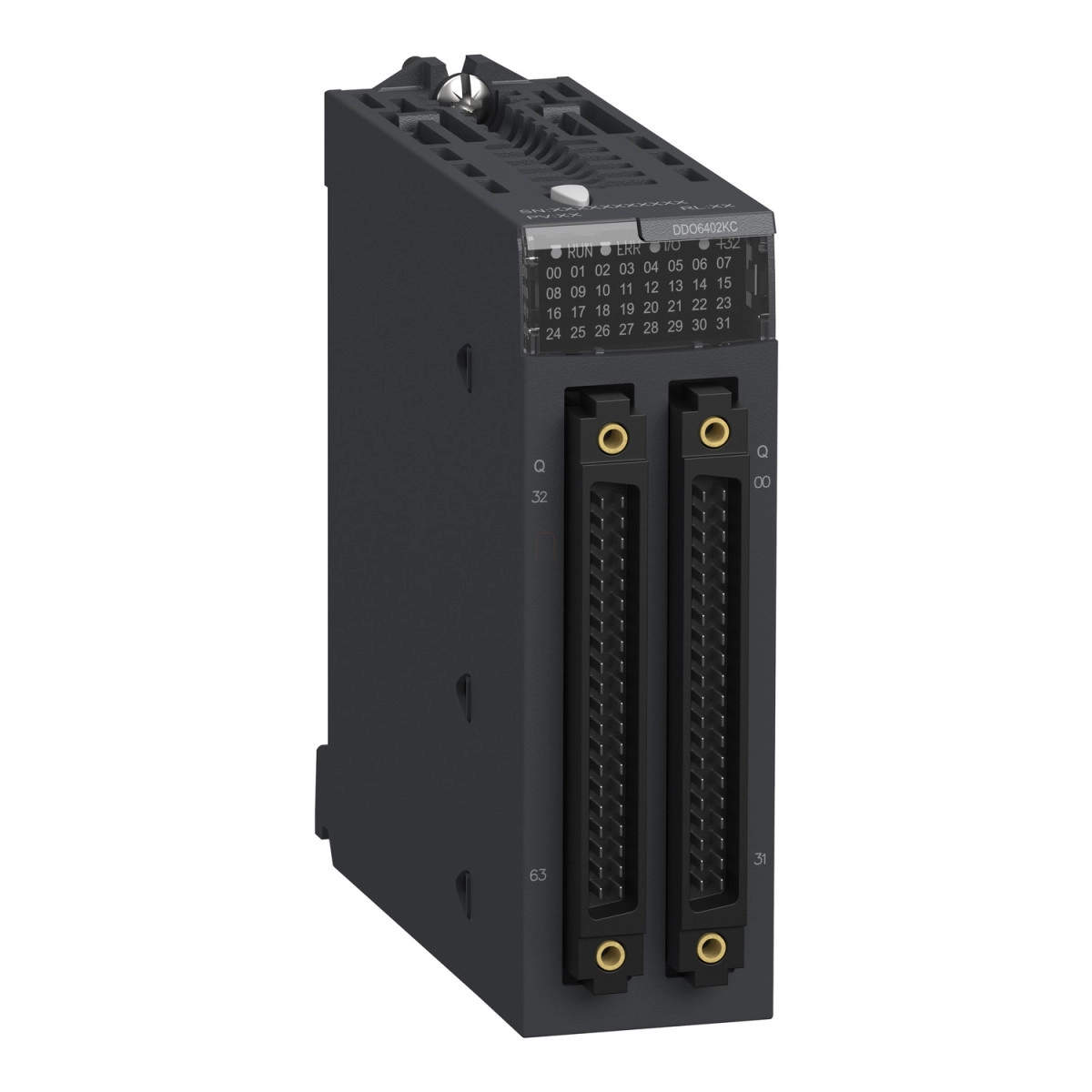

A Schneider Electric BMXDDO6402KC egy kiváló teljesítményű diszkrét kimeneti modul, amely a Modicon X80 termékcsaládhoz tartozik, kifejezetten zord körülményekhez tervezve. Ez a lakkozott bevonattal ellátott modul 64 tranzisztoros kimenetet kínál, amely megfelel az EN/IEC 61131-2 szabványnak, így ideális választás ipari automatizálási projektekhez, ahol nagy számú kimeneti jel kezelésére van szükség.
A BMXDDO6402KC pozitív logikával (source) működő szilárdtest kimeneti típusú modul, 24 V DC (19...30 V) üzemi feszültséggel. Csatornánként 0,1 A névleges áramot biztosít, kimeneti csatornánként maximum 0,125 A terheléssel, míg a teljes modul maximum árama 6,4 A. Ez a teljesítmény lehetővé teszi különböző előműködtető eszközök, szelepek, jelzőfények és egyéb ipari eszközök megbízható vezérlését. A modul kiváló védelemmel rendelkezik, beleértve a fordított polaritás elleni védelmet (fordítottan szerelt dióda), túlterhelés elleni védelmet (áramkorlátozóval), túlfeszültség elleni védelmet (transil diódával), valamint külső rövidzárlat elleni védelmet (2 A-es külső biztosítékkal).
A modul rendkívül gyors, 1,2 ms-os válaszidőt biztosít a kimeneteken, így alkalmas időkritikus vezérlési feladatokhoz. A BMXDDO6402KC támogatja akár 3 kimenet párhuzamos kapcsolását, ami további rugalmasságot biztosít a rendszertervezésben. A kimenetek kapcsolási frekvenciája 0,5/LI² Hz, a maximális túlterhelési idő 15 ms, a terhelés impedanciája pedig minimum 220 Ohm (ohmos) kell legyen. A modul maximális wolfram terhelhetősége 1,2 W, tipikus áramfogyasztása pedig 160 mA 3,3 V DC-nél. A MTBF megbízhatósági értéke 150 000 óra, ami rendkívül hosszú élettartamot és magas rendelkezésre állást jelent.
A BMXDDO6402KC fejlett diagnosztikai képességekkel rendelkezik: állapotjelző LED-ek segítik a működés és a hibák gyors azonosítását, beleértve egy zöld LED-et a +32 csatorna jelzésére, egy zöld LED-et a modul működésének (RUN) jelzésére, csatornánként egy zöld LED-et a csatorna diagnosztikához, egy piros LED-et a modulhiba (ERR) jelzésére, valamint egy piros LED-et a modul I/O állapotának jelzésére. A modul IP20 védelmi fokozattal rendelkezik, és megfelel a 2014/35/EU kisfeszültségi, valamint a 2014/30/EU elektromágneses kompatibilitási irányelveknek. Szigetelési ellenállása nagyobb mint 10 MOhm 500 V DC mellett, dielektromos szilárdsága pedig 1500 V AC 50/60 Hz mellett 1 percig a kimenet/föld és a kimenet/belső logika között, valamint 500 V DC 1 percig a csatornák csoportjai között.
A BMXDDO6402KC kiváló környezeti ellenálló képességgel rendelkezik: Gx, 3C4 gázálló osztály, 3S4 por- és homokálló osztály, 2-es szintű sóálló, 3B2 penésznövekedés-álló és gomba spóra-álló osztály. A modul 3 gn rezgésállóságot és 30 gn ütésállóságot kínál. Tárolási hőmérséklet-tartománya -40...85 °C, működési hőmérséklet-tartománya 0...60 °C, relatív páratartalom tartománya pedig 5...95% 0...60 °C között, kondenzáció nélkül. A modul működési magassága 0...2000 m, illetve 2000...5000 m csökkentő tényezővel. A védelmi kezelés lakkozott bevonattal történik, ami tovább növeli a modul ellenállóképességét a zord környezeti feltételekkel szemben, így ideális választás olyan alkalmazásokhoz, ahol a megbízhatóság kritikus fontosságú.
Schneider Electric Modicon X80 - BMXDDO6402KC -bővítő modul, digitális kimenet, 64 csatornás, 24 VDC, source, lakkozott műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Diszkrét kimeneti modul
Speciális alkalmazás: Zord környezethez
Diszkrét kimenetek száma: 64 az EN/IEC 61131-2 szabványnak megfelelően
Diszkrét kimenet típusa: Szilárdtest
Diszkrét kimenet logika: Pozitív (source)
Diszkrét kimenet feszültség: 24 V (19...30 V DC)
Diszkrét kimenet áram: 0,1 A
Kiegészítő adatok
Áram csatornánként: 0,125 A
Maximális áram modulonként: 6,4 A
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 6,85 W
Kimeneti válaszidő: 1,2 ms
Kimenetek párhuzamos kapcsolása: Igen: maximum 3
Tipikus áramfelvétel: 160 mA 3,3 V DC-nél
MTBF megbízhatóság: 150000 óra
Védelmi funkciók
Védelem típusai: fordított polaritás elleni védelem, külső rövidzárlat elleni védelem, túlterhelés elleni védelem, túlfeszültség elleni védelem
Kimenet túlterhelés elleni védelem: Áramkorlátozóval, elektronikus áramkör megszakítóval 0,125 A < Id < 0,185 A
Kimenet túlfeszültség elleni védelem: Transil diódával
Kimenet rövidzárlat elleni védelem: 2 A külső biztosítékkal
Fordított polaritás elleni védelem: Fordítottan szerelt dióda
Működési jellemzők
Feszültség érzékelési küszöb: < 14 V DC előműködtető hiba, > 18 V DC előműködtető 0 állapotban
Maximális volfrám terhelés: 1,2 W
Kapcsolási frekvencia: 0,5/LI² Hz
Maximális túlterhelési idő: 15 ms
Terhelési impedancia ohmos: >= 220 Ohm
Állapotjelzés
LED kijelzők: 1 LED (zöld) +32 csatorna jelzés, 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti paraméterek
IP védelmi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemzők: Gáz ellenálló osztály Gx, Gáz ellenálló osztály 3C4, Por ellenálló osztály 3S4, Homok ellenálló osztály 3S4, Só ellenálló szint 2, Penészgomba növekedés ellenálló osztály 3B2, Gomba spóra ellenálló osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz-nél 1 percig, kimenet/föld, 1500 V AC 50/60 Hz-nél 1 percig, kimenet/belső logika, 500 V DC 1 percig, csatornák csoportjai között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláskor: -40…85 °C
Környezeti hőmérséklet működéskor: 0…60 °C
Relatív páratartalom: 5…95 % 0…60 °C-nál kondenzáció nélkül
Védőkezelés: Lakkozott bevonat
Működési magasság: 0...2000 m, 2000...5000 m csökkentő tényezővel
Fizikai jellemzők
Nettó tömeg: 0,15 kg
