A Schneider Electric Modicon X80 BMXDDO6402K egy fejlett digitális kimeneti modul, amely 64 tranzisztoros kimenetet biztosít 24 V DC pozitív logikával. Ez a modul ideális választás komplex ipari automatizálási rendszerekhez, ahol nagy számú eszközt kell vezérelni egyetlen modulból. A BMXDDO6402K tökéletesen illeszkedik a Modicon X80 termékcsaládba, amely az iparági szabványoknak megfelelő rugalmas és skálázható vezérlési megoldást kínál.
A modul 64 diszkrét kimenetet biztosít, amelyek megfelelnek az EN/IEC 61131-2 szabványnak. A szilárdtest kimenetek mindegyike 24 V DC (19-30 V tartományban) feszültségen működik, 0,1 A kimeneti árammal. A modul teljes terhelhetősége 6,4 A, miközben a csatornánkénti áram 0,125 A. A BMXDDO6402K különösen hasznos olyan alkalmazásokban, ahol sok kis teljesítményű eszközt kell vezérelni, mint például lámpák, relék, szolenoidok vagy kisebb motorok. A modul lehetőséget nyújt a kimenetek párhuzamos kapcsolására is, maximum 3 kimenet csoportosítható.
A BMXDDO6402K kiváló védelmi funkciókkal rendelkezik a megbízható ipari üzemeltetés érdekében. A külső biztosítékok, fordított polaritás elleni védelem, rövidzárlat elleni védelem, túlterhelés elleni védelem és túlfeszültség elleni védelem mind biztosítja a modul hosszú élettartamát és a csatlakoztatott berendezések biztonságát. A kimenet túlterhelés elleni védelme áramkorlátozóval és elektronikus megszakítóval történik, amely 0,125 A és 0,185 A közötti áramerősségnél lép működésbe. A kimeneti túlfeszültség védelmet transil dióda biztosítja, míg a rövidzárlat elleni védelemhez 2 A-es külső biztosítékot kell alkalmazni. A rendszer a bemeneti feszültség szintjét is felügyeli, 14 V DC alatt előműködtető hibát jelez, míg 18 V DC felett az előműködtető 0 állapotban van. A modul megbízhatósági mutatója (MTBF) 150 000 óra, ami kiemelkedő érték az ipari automatizálási komponensek között.
A BMXDDO6402K számos vizuális visszajelzést biztosít a működési állapotokról. Ezek között megtalálható egy zöld LED a +32 csatorna kijelzésére, egy zöld LED a modul működésének (RUN) jelzésére, csatornánként egy-egy zöld LED a csatorna diagnosztikához, valamint egy piros LED a modulhiba (ERR) és egy piros LED a modul I/O állapotának jelzésére. A modul környezeti működési paraméterei szintén kiválóak: 0-60 °C üzemi hőmérséklet tartomány, 5-95% relatív páratartalom (55 °C-on, kondenzáció nélkül), IP20 védettségi szint, valamint ellenállás 3 gn vibrációval és 30 gn ütéssel szemben. A modul 0-2000 m tengerszint feletti magasságban teljes specifikációval működik, 2000-5000 m között pedig teljesítménycsökkentési tényezővel.

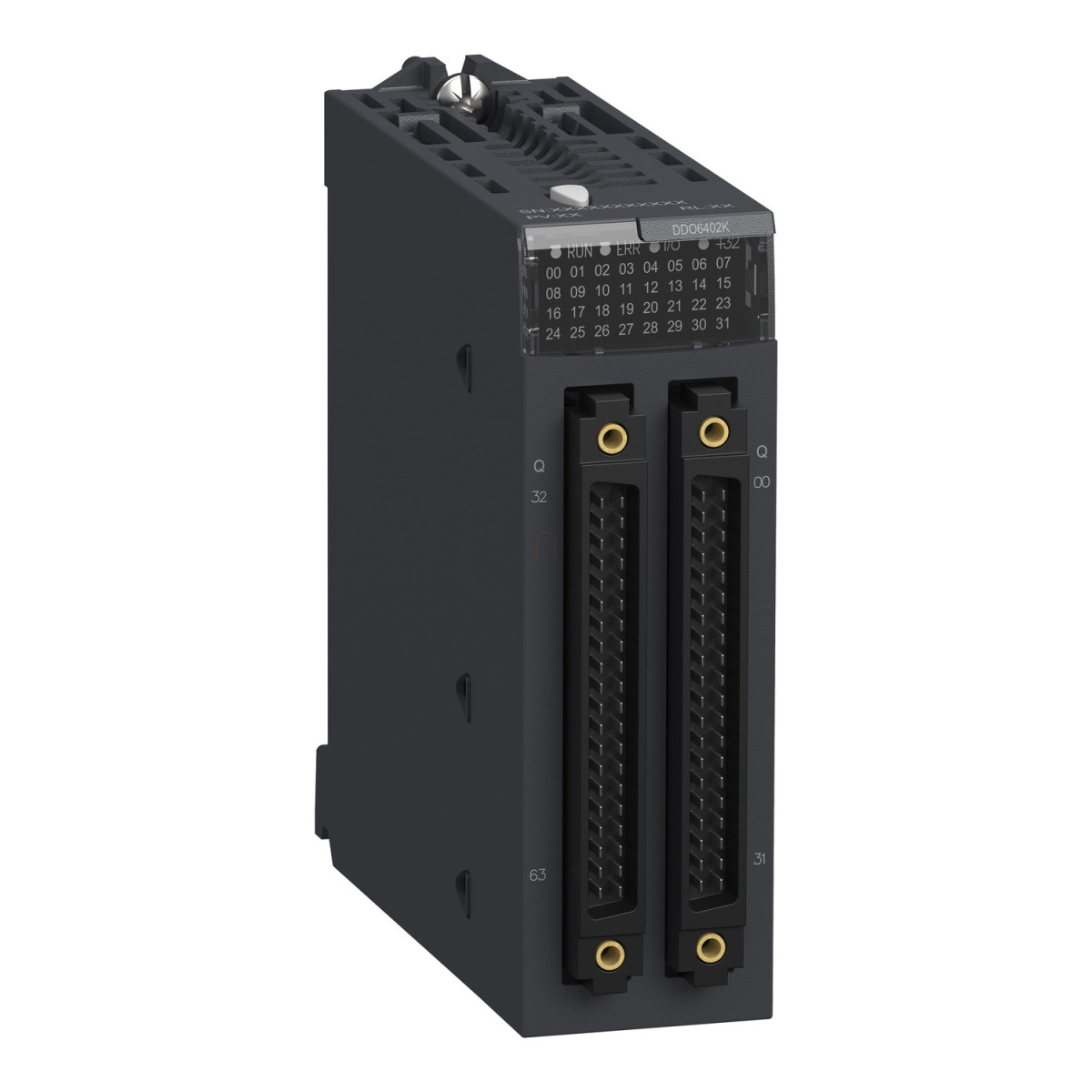

Schneider Electric Modicon X80 - BMXDDO6402K -bővítő modul, digitális kimenet, 64 csatornás, 24 VDC, source műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típus: Diszkrét kimeneti modul
Diszkrét kimenetek száma: 64, megfelel az EN/IEC 61131-2 szabványnak
Diszkrét kimenet típusa: Szilárdtest
Diszkrét kimenet logika: Pozitív
Diszkrét kimenet feszültség: 24 V 19...30 V DC
Diszkrét kimenet áram: 0,1 A
Kiegészítő jellemzők
Csatornánkénti áram: 0,125 A
Modulonkénti maximális áram: 6,4 A
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció: 6,85 W
Válaszidő a kimeneten: 1,2 ms
Kimenetek párhuzamosítása: Igen, maximum 3
Tipikus áramfogyasztás: 160 mA 3,3 V DC mellett
MTBF megbízhatóság: 150000 H
Védelem típusa: Külső biztosíték, fordított polaritás elleni védelem, rövidzárlat elleni védelem, túlterhelés elleni védelem, túlfeszültség elleni védelem
Kimenet túlterhelés elleni védelme: Áramkorlátozóval, elektronikus megszakítóval 0,125 A < Id < 0,185 A
Kimenet túlfeszültség elleni védelme: Transil diódával
Kimenet rövidzárlat elleni védelme: 2 A külső biztosítékkal
Fordított polaritás elleni védelem: Fordítottan szerelt dióda
Feszültség érzékelési küszöb: < 14 V DC előműködtető hiba, > 18 V DC előműködtető 0 állapotban
Maximum wolfrám terhelés: 1,2 W
Kapcsolási frekvencia: 0.5/LI² Hz
Maximális túlterhelési idő: 15 ms
Terhelési impedancia ohmikus: >= 220 Ohm
Állapotjelző LED
1 LED (zöld) +32 csatorna kijelző
1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti jellemzők
IP védelmi fokozat: IP20
Irányelvek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, kimenet/föld, 1500 V AC 50/60 Hz 1 perc, kimenet/belső logika, 500 V DC 1 perc, csatornacsoportok között
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Környezeti levegőhőmérséklet tárolás esetén: -40...85 °C
Környezeti levegőhőmérséklet üzemeltetés esetén: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
Üzemeltetési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Fizikai jellemzők
Nettó tömeg: 0,15 kg
