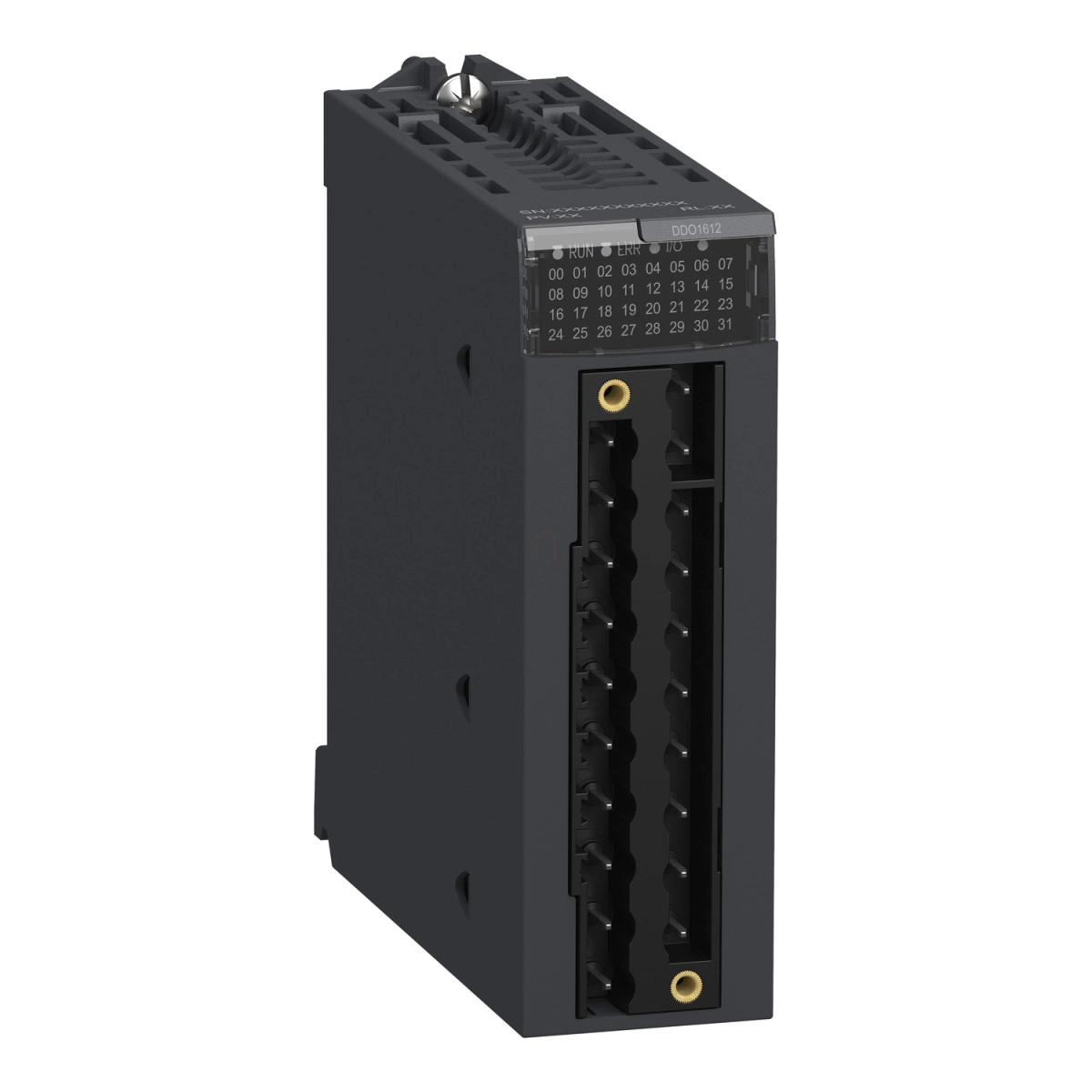

A Schneider Electric Modicon X80 sorozatú BMXDDO1612 digitális kimeneti modulja egy kompakt és megbízható automatizálási megoldás, amely tökéletes választás ipari környezetbe. Ez a professzionális bővítőmodul 16 tranzisztoros kimenettel rendelkezik, negatív logikájú (sink) működéssel, ami kifejezetten előnyös olyan alkalmazásoknál, ahol több eszköz pontos vezérlése szükséges egyidejűleg.
A BMXDDO1612 modul 24 V DC tápfeszültséggel működik (19-30 V tartományban), és csatornánként 0,5 A áramerősséget biztosít, miközben a teljes modult akár 10 A-ig lehet terhelni. Kimagasló teljesítményét jellemzi az 1,2 ms válaszidő, amely kritikus fontosságú lehet időzítés-érzékeny folyamatirányítási feladatoknál. A tranzisztoros kimenetek szilárdtest kialakításúak, ami jelentősen megnöveli a modul élettartamát a mechanikus relés megoldásokhoz képest. A modul akár három kimenet párhuzamosítását is lehetővé teszi, így rugalmasan alkalmazható különböző terhelések esetén.
A Modicon X80 BMXDDO1612 átfogó védelmi rendszerekkel van ellátva: fordított polaritás elleni védelem, külső rövidzár elleni védelem, túlterhelés elleni védelem, és túlfeszültség elleni védelem egyaránt megtalálható benne. A kimenet túlterhelés elleni védelme elektronikus áramkör-megszakítóval történik (1,5 In < Id < 2 In tartományban), valamint áramkorlátozással. A kimenet túlfeszültség elleni védelmét transil dióda biztosítja, a rövidzár elleni védelem pedig 2 A-es külső biztosítékkal valósul meg. Az eszköz rendelkezik feszültség-detektálási küszöbértékkel is, amely 14 V DC alatt előmozgató hibát, 18 V DC felett pedig az előmozgató 0 állapotát jelzi. A modul maximális volfrámterhelése 6 W, a kapcsolási frekvencia pedig 0,5/LI² Hz, ami számos ipari alkalmazás igényeinek megfelel.
A BMXDDO1612 modul állapotjelző LED-ekkel van felszerelve a könnyű diagnosztika érdekében: egy zöld LED a modul működését (RUN), csatornánként egy-egy zöld LED a csatornadiagnosztikát, egy piros LED a modulhibát (ERR), és egy további piros LED a modul I/O állapotát jelzi. A modul IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a normál ipari környezetben. Dieletrikus szilárdsága 1500 V AC 50/60 Hz-en 1 percig a kimenet/föld és a kimenet/belső logika viszonylatában. Rezgésállósága 3 gn, ütésállósága pedig 30 gn, így megfelel a zordon ipari körülményeknek is. A BMXDDO1612 üzemi hőmérséklet-tartománya 0-60 °C, tárolási hőmérséklet-tartománya pedig -40-85 °C, emellett 5-95% relatív páratartalom mellett is működőképes 55 °C-on, kondenzáció nélkül. A modul 0-2000 m tengerszint feletti magasságig teljes terheléssel üzemeltethető, 2000-5000 m között pedig teljesítménycsökkentő tényező alkalmazásával.
Schneider Electric Modicon X80 - BMXDDO1612 -bővítő modul, digitális kimenet, 16 csatornás, 24 VDC, sink műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék típusa: Digitális kimeneti modul
Digitális kimenetek száma: 16
Digitális kimenet típusa: Szilárdtest
Digitális kimenet logika: Negatív
Digitális kimenet feszültsége: 24 V (19...30 V DC)
Digitális kimenet áramerőssége: 0,5 A
Kiegészítő jellemzők
Csatornánkénti áramerősség: 0,625 A
Maximum áramerősség modulonként: 10 A
Maximum szivárgási áram: 0,5 mA 0 állapotban
Maximum feszültségesés: <1,2 V 1 állapotban
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 2,26 W
Válaszidő kimeneten: 1,2 ms
Kimenetek párhuzamosítása: Igen: maximum 3
Tipikus áramfogyasztás: 79 mA 3,3 V DC-nél
MTBF megbízhatóság: 490000 óra
Védelmi funkciók
Védelmi típusok: Fordított polaritás elleni védelem, Külső rövidzár elleni védelem, Túlterhelés elleni védelem, Túlfeszültség elleni védelem
Kimenet túlterhelés elleni védelme: Elektronikus áramkör megszakítóval 1,5 In < Id < 2 In, Áramkorlátozóval
Kimenet túlfeszültség elleni védelme: Transil diódával
Kimenet rövidzár elleni védelme: 2 A-es külső biztosítékkal
Fordított polaritás elleni védelem: Fordított bekötésű dióda
Feszültség érzékelési küszöbérték: < 14 V DC előmozgató hiba, > 18 V DC előmozgató 0 állapotban
Terhelési jellemzők
Maximális volfrám terhelés: 6 W
Kapcsolási frekvencia: 0,5/LI² Hz
Terhelési impedancia ohmikus: >= 48 Ohm
Állapotjelzők
LED-ek: 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti feltételek
IP védettségi fokozat: IP20
Dielektrikus szilárdság: 1500 V AC 50/60 Hz 1 perc, kimenet/föld, 1500 V AC 50/60 Hz 1 perc, kimenet/belső logika
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentő tényezővel
Fizikai jellemzők
Nettó tömeg: 0,12 kg
