A Schneider Electric Modicon X80 sorozatú BMXDDO1602 digitális kimeneti modulja a megbízható ipari automatizálási rendszerek nélkülözhetetlen eleme. Ez a sokoldalú egység 16 tranzisztoros kimenetet kínál, amelyek megfelelnek az IEC 61131-2 szabványnak, így tökéletesen illeszkedik a modern ipari környezetekbe.
A BMXDDO1602 modul 24 V DC pozitív logikával működik, 19-30 V DC üzemi feszültségtartományban. Minden egyes kimenet 0,5 A áramerősséget képes kezelni, miközben a teljes modul akár 10 A áramerősséget is elbír. A kimenetek párhuzamosíthatók, maximum 2 kimenet kapcsolható össze a nagyobb terhelhetőség érdekében. A modul rendkívül gyors válaszidővel rendelkezik, mindössze 1,2 ms reakcióidőt biztosít, ami kritikus fontosságú lehet a pontos időzítést igénylő alkalmazásoknál. Az egység maximális teljesítményfelvétele mindössze 4 W, tipikus áramfelvétele pedig 79 mA 3,3 V DC mellett, ami energiahatékony működést tesz lehetővé.
A BMXDDO1602 modul számos védelmi funkcióval rendelkezik, amelyek biztosítják a hosszú élettartamot és a megbízható működést. Ezek közé tartozik a külső biztosítékkal történő fordított polaritás elleni védelem, rövidzárlat elleni védelem, túlterhelés elleni védelem, és túlfeszültség elleni védelem. A kimenet túlterhelés elleni védelme elektronikus áramkör-megszakítóval történik, ahol 1,5 In < Id < 2 In, valamint áramkorlátozóval. A kimenet túlfeszültség elleni védelme transil diódával, míg a rövidzárlat elleni védelem 2 A-es külső biztosítékkal valósul meg. A fordított polaritás ellen fordítva szerelt dióda nyújt védelmet. A modul képes érzékelni a feszültség szintjét, 14 V DC alatt beavatkozó hibát, 18 V DC felett pedig beavatkozó 0 állapotot jelez. A maximum wolfram terhelés 6 W lehet, a kapcsolási frekvencia 0,5/LI² Hz, az ohmikus terhelés impedanciája pedig legalább 48 Ohm.

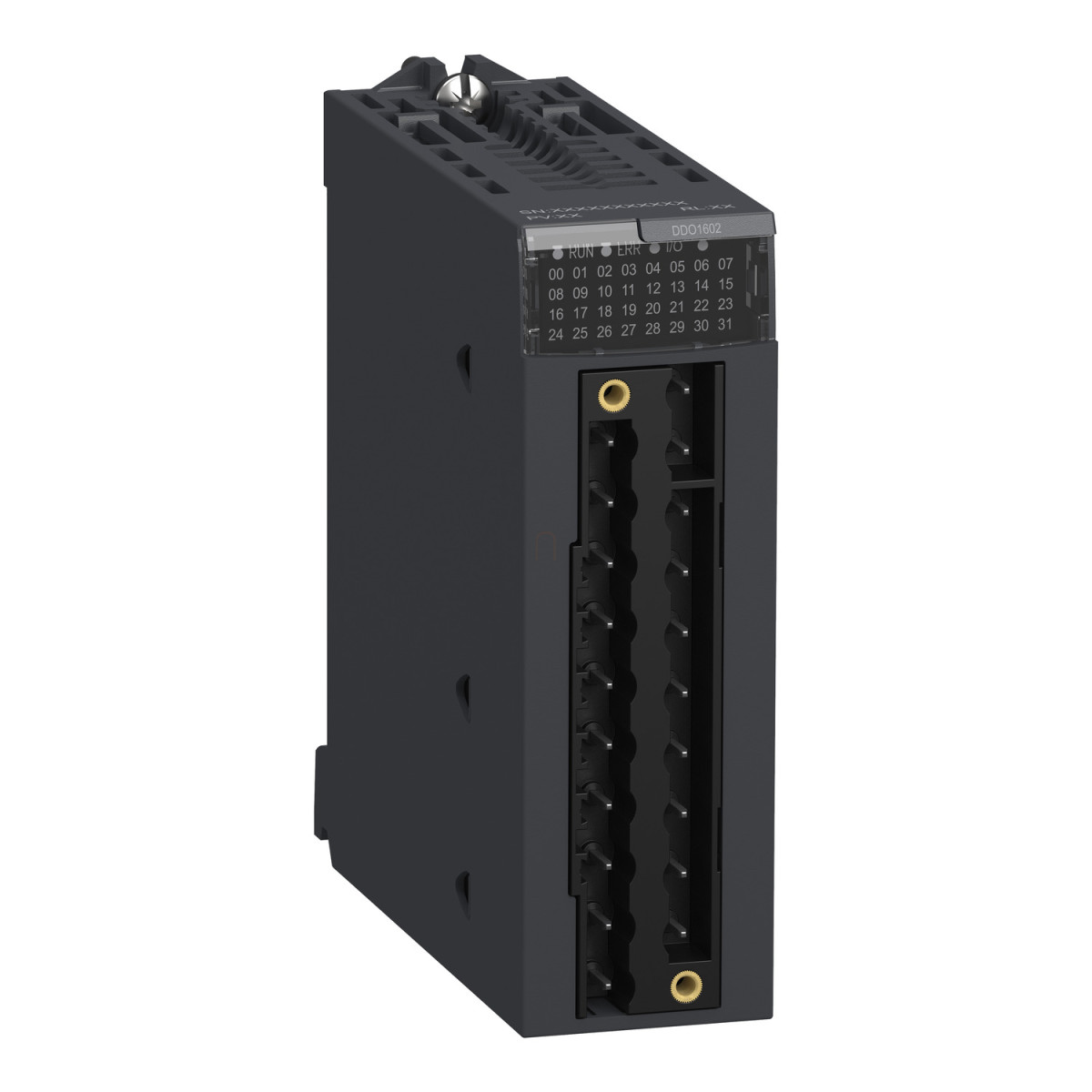

Schneider Electric Modicon X80 - BMXDDO1602 -bővítő modul, digitális kimenet, 16 csatornás, 24 VDC, source műszaki adatok
Főbb tulajdonságok
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Digitális kimeneti modul
Digitális kimenetek száma: 16 az IEC 61131-2 szerint
Digitális kimenet típusa: Félvezető
Digitális kimenet logika: Pozitív
Digitális kimenet feszültsége: 24 V 19...30 V DC
Digitális kimenet áramerőssége: 0,5 A
Kiegészítő jellemzők
Áram csatornánként: 0,625 A
Maximum áram modulonként: 10 A
Maximum szivárgási áram: 0,5 mA 0 állapotban
Maximum feszültségesés: <1,2 V 1 állapotban
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció: 4 W
Válaszidő kimeneten: 1,2 ms
Kimenetek párhuzamosítása: Igen: maximum 2
Tipikus áramfogyasztás: 79 mA 3,3 V DC-nél
MTBF megbízhatóság: 410000 óra
Védelem
Védelmi típus: Külső biztosíték fordított polaritás ellen, rövidzárlat elleni védelem, túlterhelés elleni védelem, túlfeszültség elleni védelem
Kimenet túlterhelés elleni védelem: Elektronikus áramkör-megszakítóval 1,5 In < Id < 2 In, áramkorlátozóval
Kimenet túlfeszültség elleni védelem: Transil diódával
Kimenet rövidzárlat elleni védelem: 2 A-es külső biztosítékkal
Fordított polaritás elleni védelem: Fordítva szerelt dióda
Feszültség érzékelési küszöb: < 14 V DC beavatkozó hiba, > 18 V DC beavatkozó 0 állapotban
Műszaki adatok
Maximum wolfram terhelés: 6 W
Kapcsolási frekvencia: 0,5/LI² Hz
Terhelés impedancia ohmikus: > 48 Ohm
Állapotjelzők
1 LED (zöld): modul működés (RUN)
1 LED csatornánként (zöld): csatorna diagnosztika
1 LED (piros): modul hiba (ERR)
1 LED (piros): modul I/O
Környezeti feltételek
IP védettségi fokozat: IP20
Direktívák: 2014/35/EU - alacsony feszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, kimenet/föld, 1500 V AC 50/60 Hz 1 perc, kimenet/belső logika
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Környezeti levegő hőmérséklet tároláshoz: -40…85 °C
Környezeti levegő hőmérséklet működéshez: 0…60 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Működési magasság: 0...2000 m, 2000...5000 m deratinggel
Fizikai jellemzők
Nettó tömeg: 0,12 kg
Méretek
A modul 140 mm (1) / 150 mm (2) széles és 100 mm magas.
Megjegyzések: (1) Levehető csatlakozóblokkal (ketreces, csavaros vagy rugós), (2) FCN csatlakozóval.
