A Schneider Electric BMXDDM16025 egy kompakt és sokoldalú diszkrét kevert I/O modul, amely a Modicon X80 termékcsalád tagja. Ez a különleges modul egyetlen egységben kombinálja a be- és kimeneti funkciókat, ami jelentősen növeli a telepítés hatékonyságát és csökkenti a szükséges helyigényt az ipari automatizálási rendszerekben.
A BMXDDM16025 8 darab 24V DC pozitív logikájú bemenetet és 8 darab relés kimenetet tartalmaz, így ideális választás olyan alkalmazásokhoz, ahol mind érzékelők jeleit kell fogadni, mind aktuátorokat kell vezérelni. A bemeneti oldalon a modul kompatibilis a kétvezetékes és háromvezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 vagy IEC 61131-2 type 3 szabványoknak. A bemeneti áramkör 3,5 mA áramerősséggel működik, 6800 Ohm bemeneti impedanciával. A bemenetek védelméről külső biztosítékok (0,5 A gyors) és fordított polaritás elleni védelem gondoskodik. A bemenet garantált logikai szintjei: >= 2 mA az 1-es állapothoz és <= 1,5 mA a 0-ás állapothoz. A feszültségérzékelési küszöbérték < 14 V DC érzékelő hiba és > 18 V DC érzékelő OK állapothoz.
A kimeneti oldalon a 8 relés kimenet széles működési tartományt biztosít, támogatva a 24 V DC (19-30 V) és a 24-240 V AC (19-264 V) feszültségtartományokat. A kimeneti áram akár 2000 mA is lehet, ami elegendő a legtöbb ipari alkalmazáshoz. A maximális kapcsolási feszültség 125 V DC vagy 264 V AC. A modul kiemelkedő mechanikai tartósságot kínál, akár 20 millió kapcsolási ciklust is kibír, míg az elektromos tartósság a terhelés típusától függően 100 000 vagy 300 000 ciklus között változik különböző AC-14, AC-15 és DC-13 alkalmazásokban. A kapcsolási frekvencia 1 Hz, a kimeneti válaszidő <= 10 ms aktiválás és <= 8 ms deaktiválás esetén. Minden kimeneti csatornát vagy csoportot külső gyorsbiztosítékkal kell védeni a biztonságos működés érdekében.
A modul állapotát különböző LED-ek jelzik: egy zöld LED a modul működését (RUN), egy piros LED a modul hibáját (ERR), egy másik piros LED a modul I/O állapotát, valamint csatornánként egy-egy zöld LED a csatorna diagnosztikáját mutatja. Ez a részletes vizuális visszajelzés megkönnyíti a hibaelhárítást és a rendszer karbantartását. A BMXDDM16025 modul IP20 védettségi fokozattal rendelkezik, így védett a por és a kisebb tárgyak behatolása ellen, de nem vízálló. A modul tápfeszültségigénye mindössze 79 mA 3,3 V DC mellett, a teljesítményfelvétele pedig 3,1 W. Az MTBF (átlagos meghibásodási idő) értéke rendkívül magas, 940 000 óra, ami kiemelkedő megbízhatóságot biztosít.
A BMXDDM16025 széles üzemi hőmérséklet-tartománnyal rendelkezik (0-60 °C), és akár 2000 m tengerszint feletti magasságig használható teljes teljesítménnyel, 2000-5000 m között pedig teljesítménycsökkentési tényező mellett. A modul ellenáll a 3 gn vibrációnak és a 30 gn sokknak, így a legkeményebb ipari környezetben is megbízhatóan működik. A modul méretei kompaktak, és különböző Schneider Electric Modicon X80 rackekre szerelhető, mint például a BMXXBP0400, BMXXBP0600, BMXXBP0800 vagy BMXXBP1200 sorozat. A BMXDDM16025 modul ideális választás olyan ipari automatizálási projektekhez, ahol korlátozott hely áll rendelkezésre, de mégis szükség van mind a be- és kimeneti funkciókra egy megbízható, robusztus és sokoldalú I/O modulban.

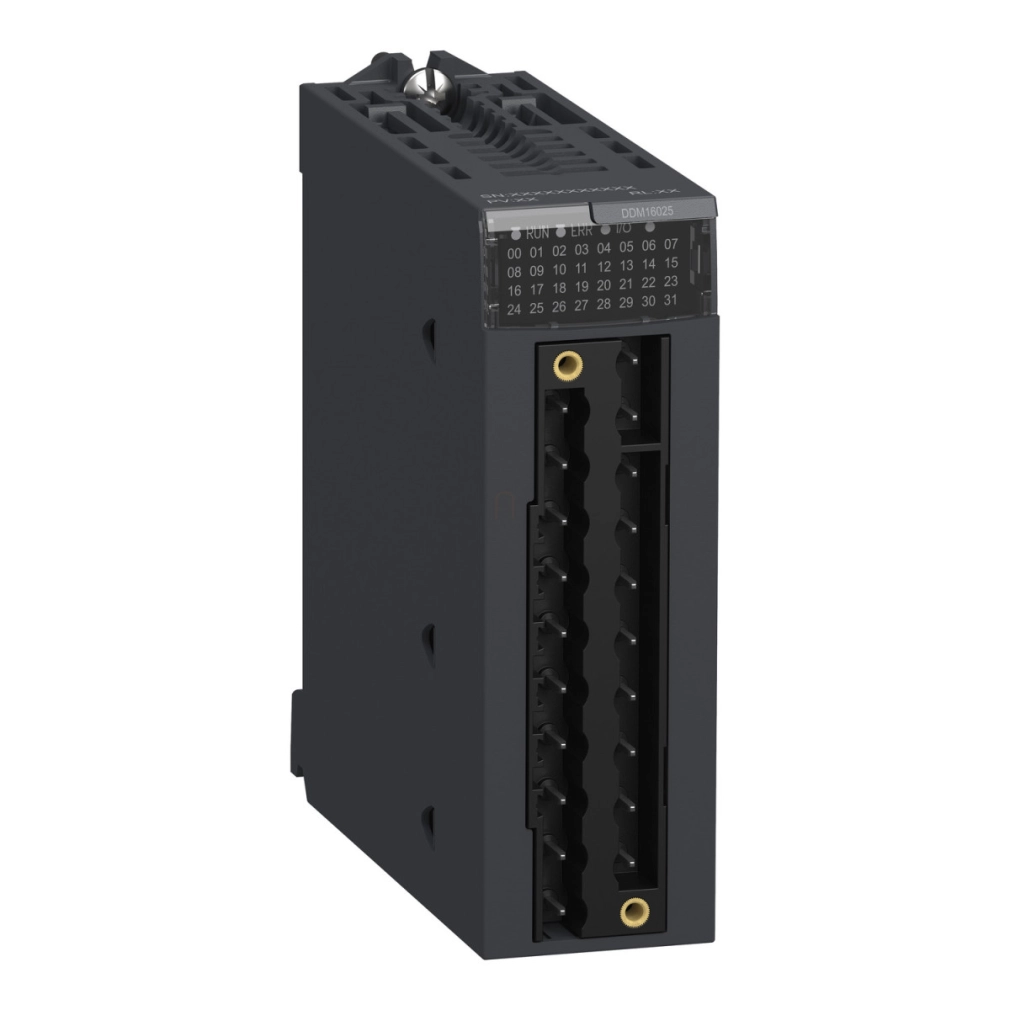

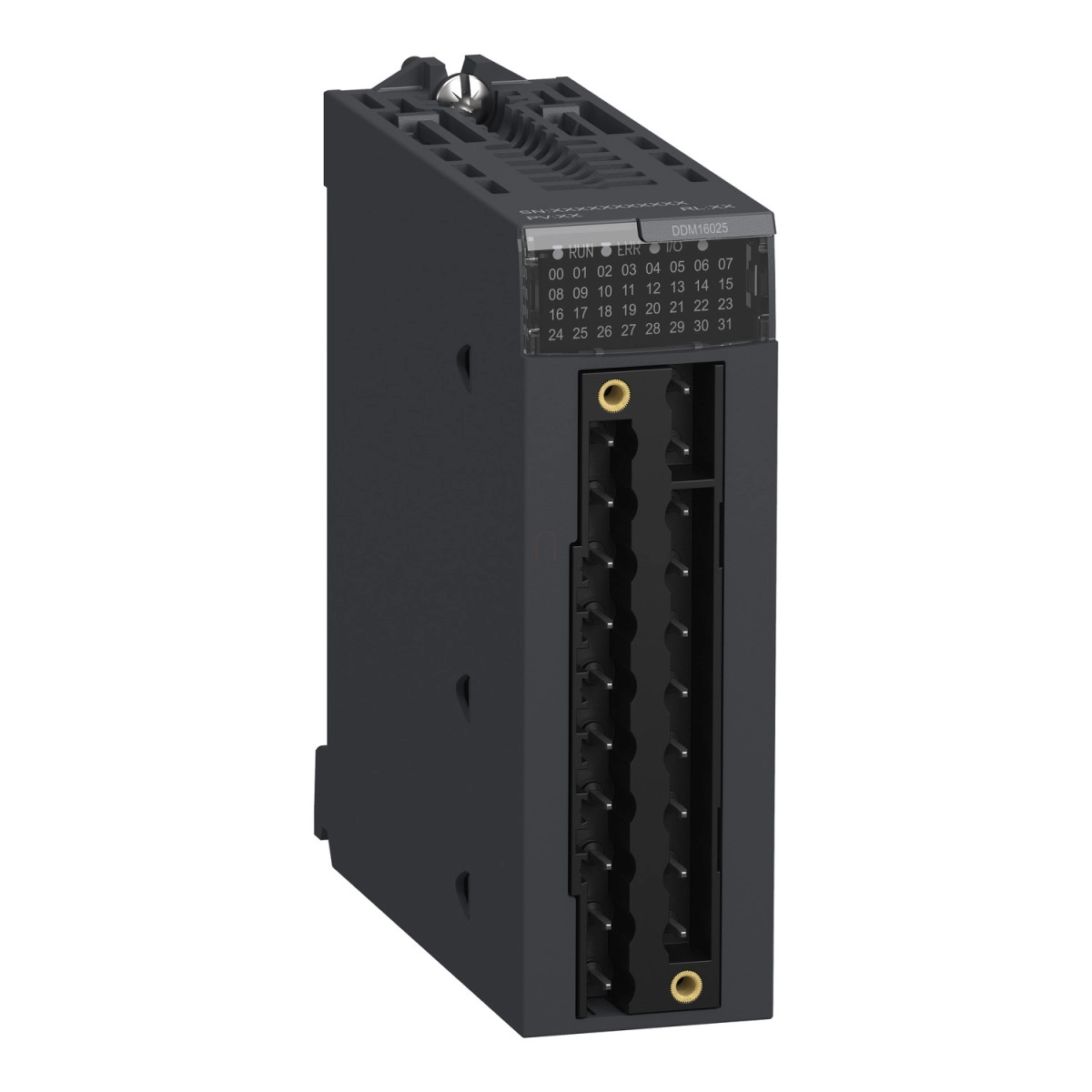

Schneider Electric Modicon X80 - BMXDDM16025 -bővítő modul, digitális be- és kimenet, 8DI+8DO relés, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy alkatrész típus: Diszkrét I/O modul
Diszkrét bemenetek száma: 8
Bemenet típus: Áram nyelő (pozitív logika)
Diszkrét bemenet feszültség: 24 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemenet áram: 3,5 mA
Diszkrét kimenetek száma: 8
Diszkrét kimenet típus: Relé
Diszkrét kimenet feszültség: 24 V 19...30 V DC, 24...240 V 19...264 V AC
Diszkrét kimenet áram: 2000 mA
Kiegészítő jellemzők
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 szabványnak, valamint 2-vezetékes/3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 61131-2 type 3 szabványnak
Érzékelő tápellátás: 19...30 V
1-es állapot garantált áram: >= 2 mA
0-s állapot garantált áram: <= 1,5 mA
Bemeneti impedancia: 6800 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció: 3,1 W
DC tipikus válaszidő: 4 ms
DC maximális válaszidő: 7 ms
Kimeneti válaszidő: <= 8 ms deaktiválás, <= 10 ms aktiválás
Bemenetek párhuzamosítása: Nem
Tipikus áramfogyasztás: 79 mA 3,3 V DC esetén
MTBF megbízhatóság: 940000 óra
Védelmi típus: 1 külső biztosíték bemeneti csatorna csoportonként 0,5 A gyors, fordított polaritás elleni védelem a bemeneten, 1 külső biztosíték kimeneti csatornánként vagy kimeneti csatorna csoportonként gyors
Feszültségérzékelési küszöb: < 14 V DC érzékelő hiba, > 18 V DC érzékelő OK
Minimális kapcsolási áram: 1 mA 5 V DC
Maximális kapcsolási feszültség: 125 V DC, 264 V AC
Mechanikai élettartam: 20000000 ciklus
Elektromos élettartam: többféle AC-14, AC-15, DC-13 szabvány szerint 100000 vagy 300000 ciklus
Kapcsolási frekvencia: 1 Hz
Állapotjelző LED-ek: 1 LED (zöld) modul működés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba (ERR), 1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Direktívák: 2014/35/EU - alacsony feszültség irányelv, 2014/30/EU - elektromágneses kompatibilitás
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder, 2830 V AC 50/60 Hz 1 perc, kimeneti relé, 500 V DC 1 perc, I/O csoport között
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti levegő hőmérséklet: -40...85 °C
Üzemeltetési környezeti levegő hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on, kondenzáció nélkül
Üzemeltetési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Csatlakoztatás és bekötés
Bemeneti tápellátás: 24 VDC
Kimeneti tápellátás: 24 VDC vagy 24...240 VAC
Bemeneti biztosíték: 1 db 0,5 A gyorsbiztosíték
Kimeneti biztosíték: 1 db 12 A gyorsbiztosíték
