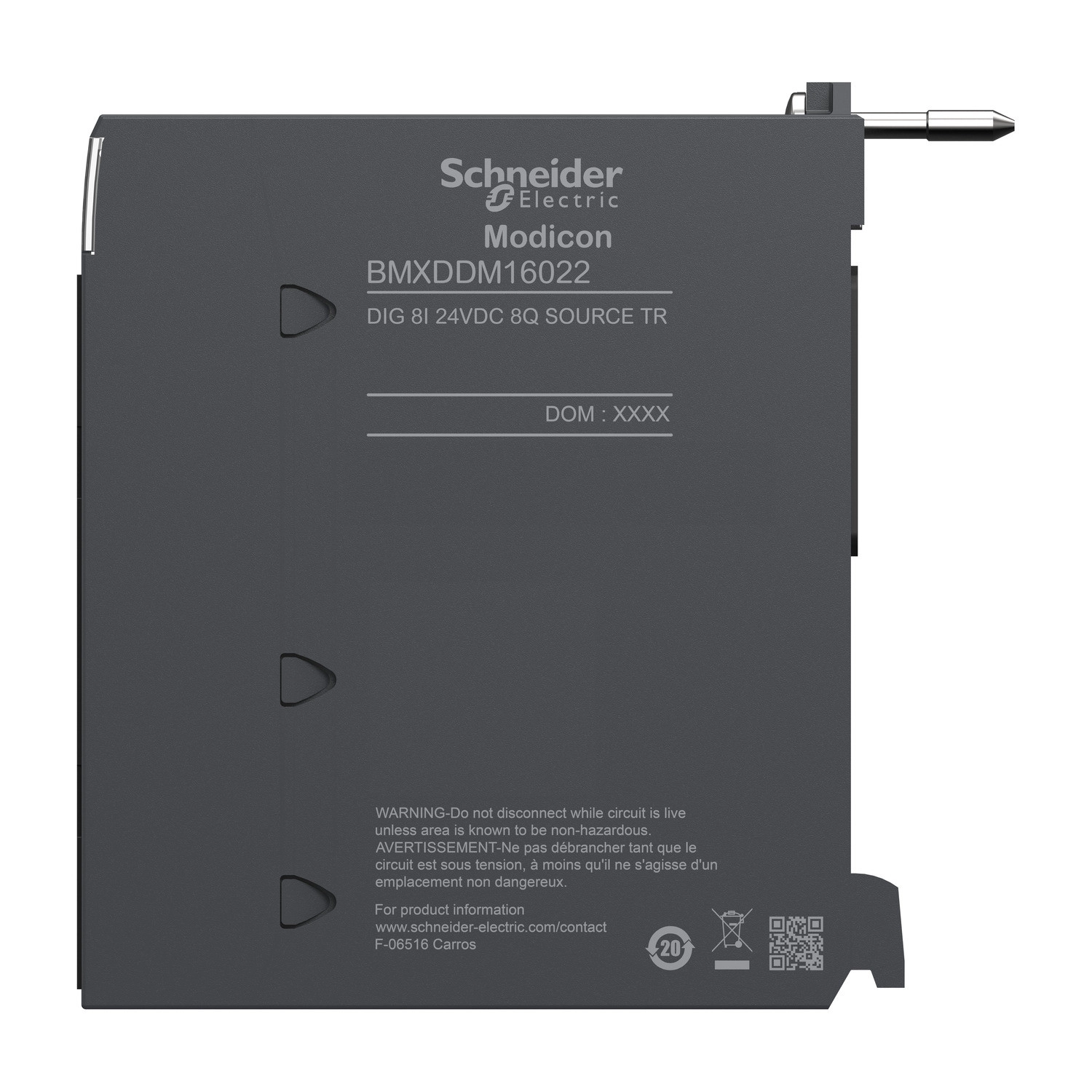

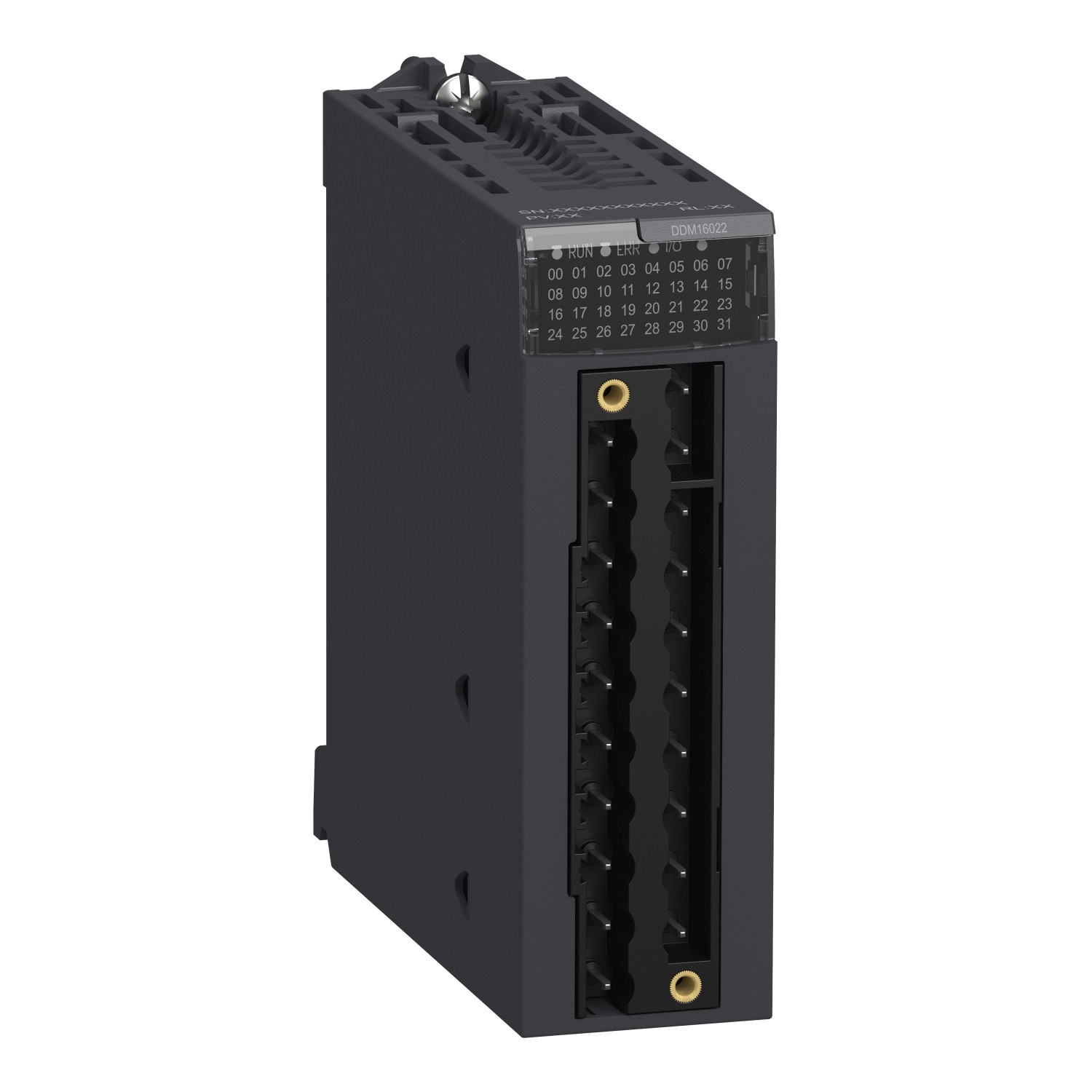

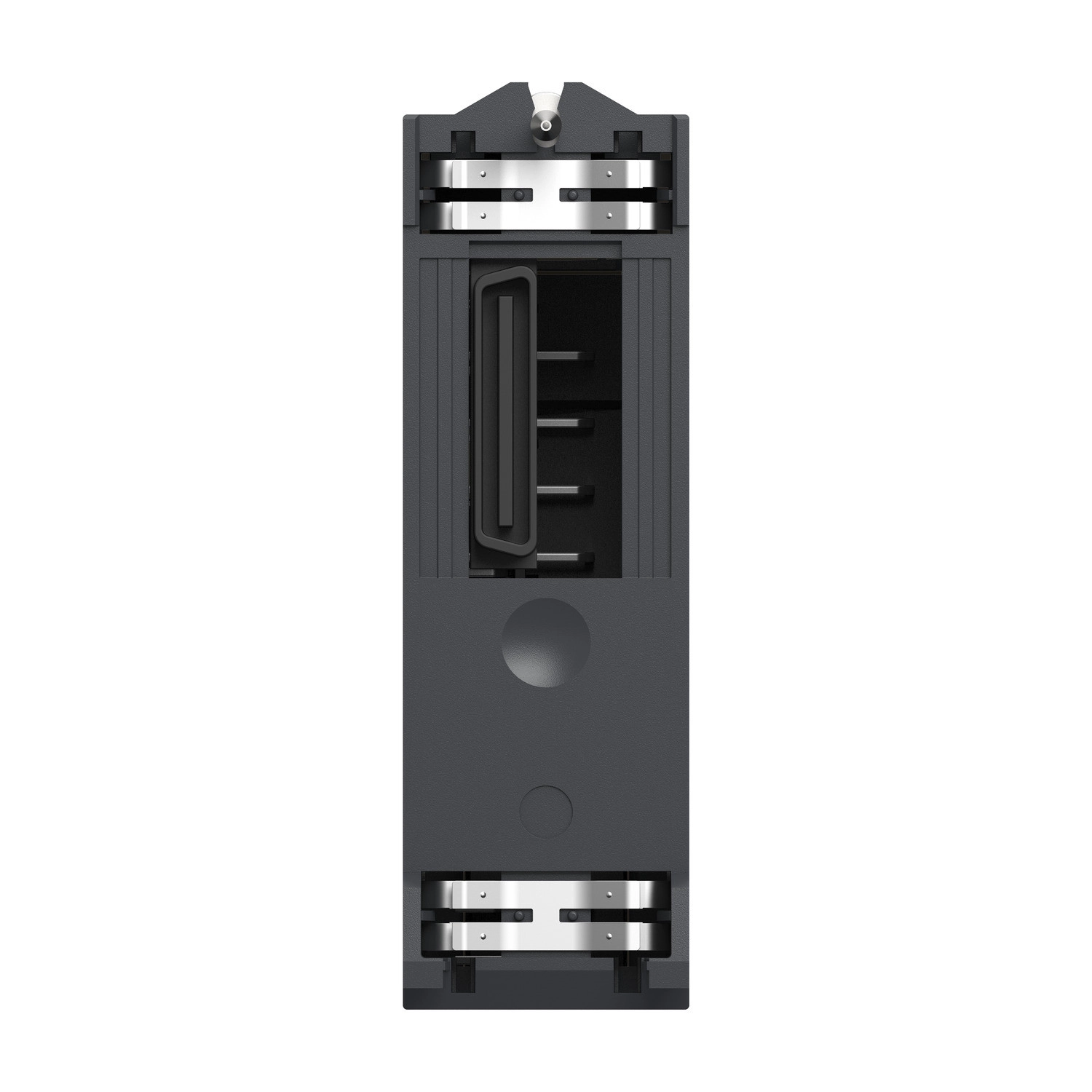

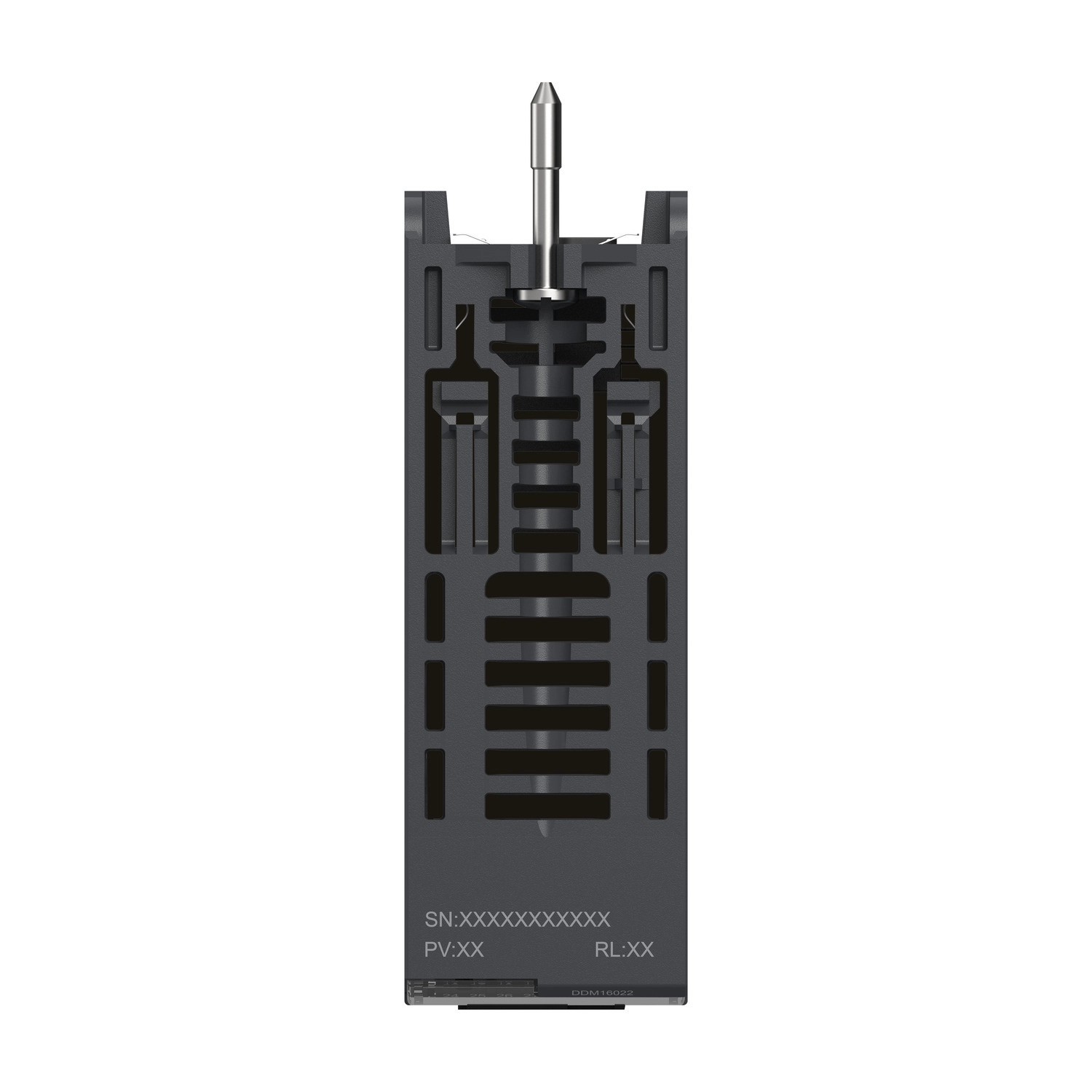

A Schneider Electric Modicon X80 BMXDDM16022 egy sokoldalú diszkrét kevert I/O bővítő modul, amely ipari automatizálási rendszerekhez nyújt komplex megoldást. Ez a modul 8 bemeneti és 8 kimeneti csatornát egyesít egyetlen kompakt egységben, így ideális választás olyan alkalmazásokhoz, ahol mind az érzékelők jelének fogadására, mind a beavatkozó elemek vezérlésére szükség van.
A BMXDDM16022 modul a népszerű Modicon X80 termékcsaládba tartozik, amely rugalmasságáról és megbízhatóságáról ismert az ipari környezetben. A bemeneti oldal 24 V DC logikai pozitív (current sink) típusú, 3,5 mA bemeneti árammal, ami kompatibilis a 2-vezetékes és 3-vezetékes közelítés érzékelőkkel, melyek megfelelnek az IEC 60947-5-2 és IEC 61131-2 type 3 szabványoknak. A bemeneti impedancia 6800 Ohm, amely biztosítja a megfelelő jeldetektálást és védelmet nyújt a zavarjelek ellen. A bemeneti válaszidő jellemzően 4 ms, de maximum 7 ms lehet.
A kimeneti oldalon 8 szilárdtest (solid state) kimenet található, amelyek 24 V DC (19-30 V közötti) feszültségen működnek, és csatornánként 0,5 A áramot képesek biztosítani. A kimenetek párhuzamosíthatók, maximum 2 kimenet kapcsolható össze nagyobb terhelés meghajtásához. A modul túlterhelés elleni védelemmel rendelkezik, amely áramkorlátozóval és elektronikus megszakítóval biztosítja a kimeneteket. A kimeneti válaszidő mindössze 1,2 ms, ami gyors reakciót tesz lehetővé a kritikus alkalmazásoknál. A modul maximum 6 W-os tungsten terhelést támogat, és a kimeneti kapcsolási frekvencia 0,5/LI² Hz.
A BMXDDM16022 számos védelmi funkcióval rendelkezik: túlfeszültség elleni védelem a kimeneteken, fordított polaritás elleni védelem mind a bemeneten, mind a kimeneten, valamint rövidzárlat elleni védelem. A bemeneti csatornákat 0,5 A-es gyors olvadóbiztosíték védi, míg a kimenetek védelmére 2 A-es külső biztosíték ajánlott. A modul képes a hibák diagnosztizálására is, feszültségdetektáló funkcióval rendelkezik: 14 V DC alatt beavatkozó vagy érzékelő hibát, 18 V DC felett normál működést jelez.

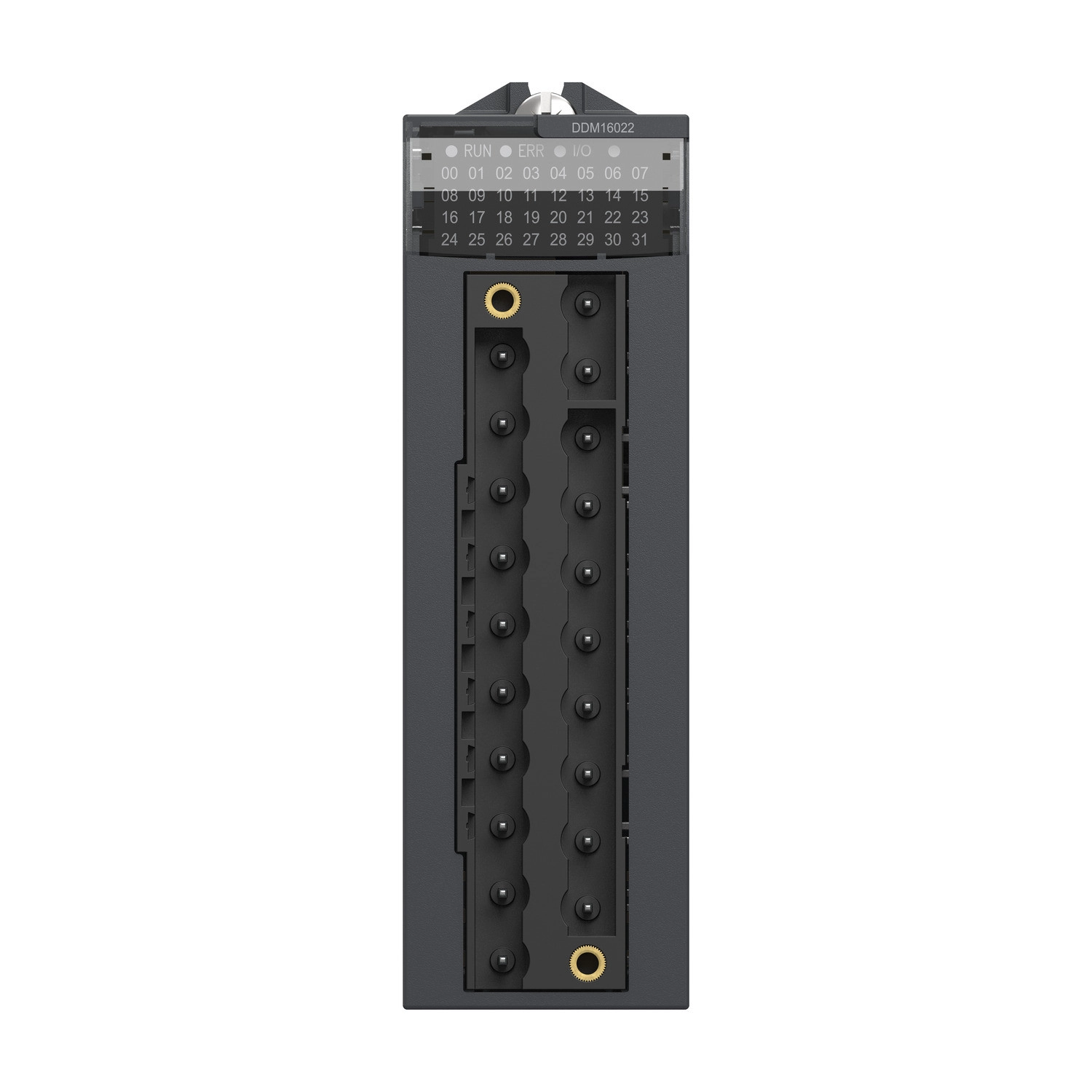

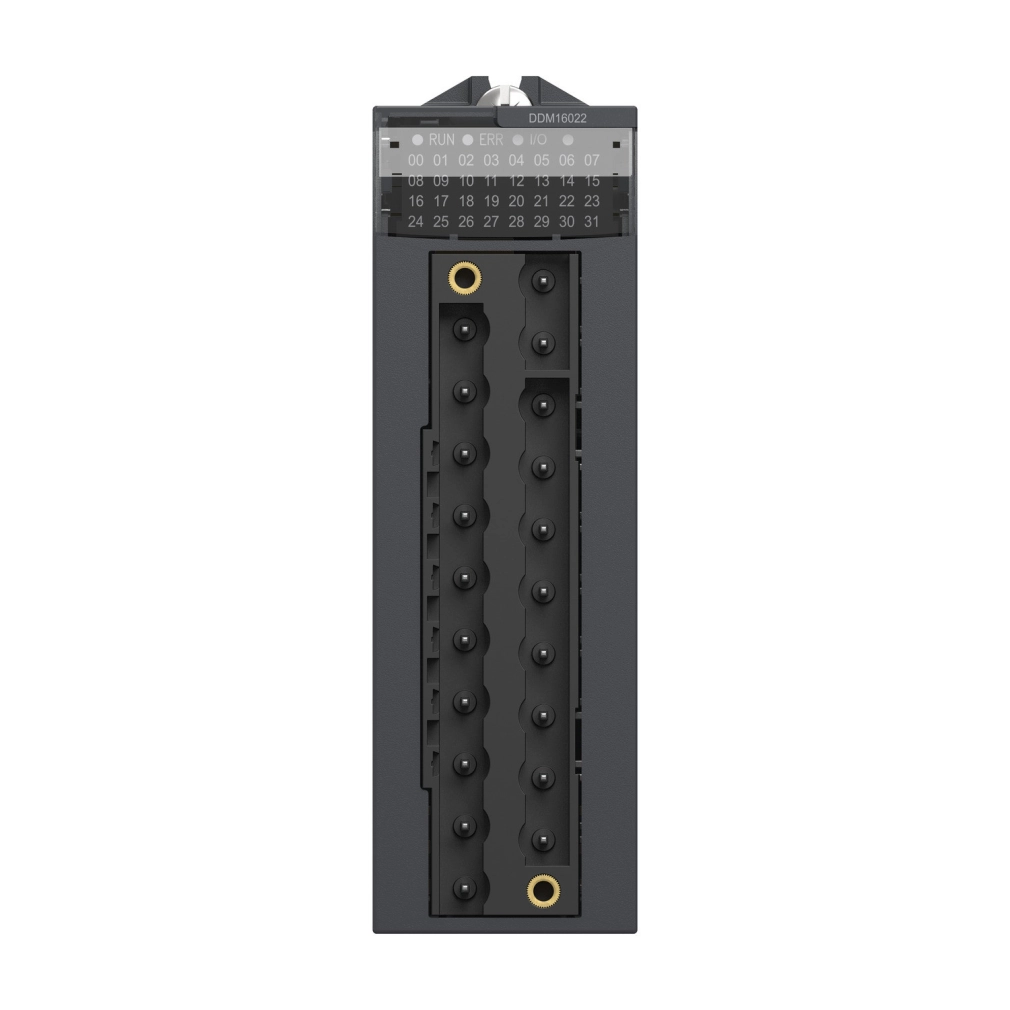

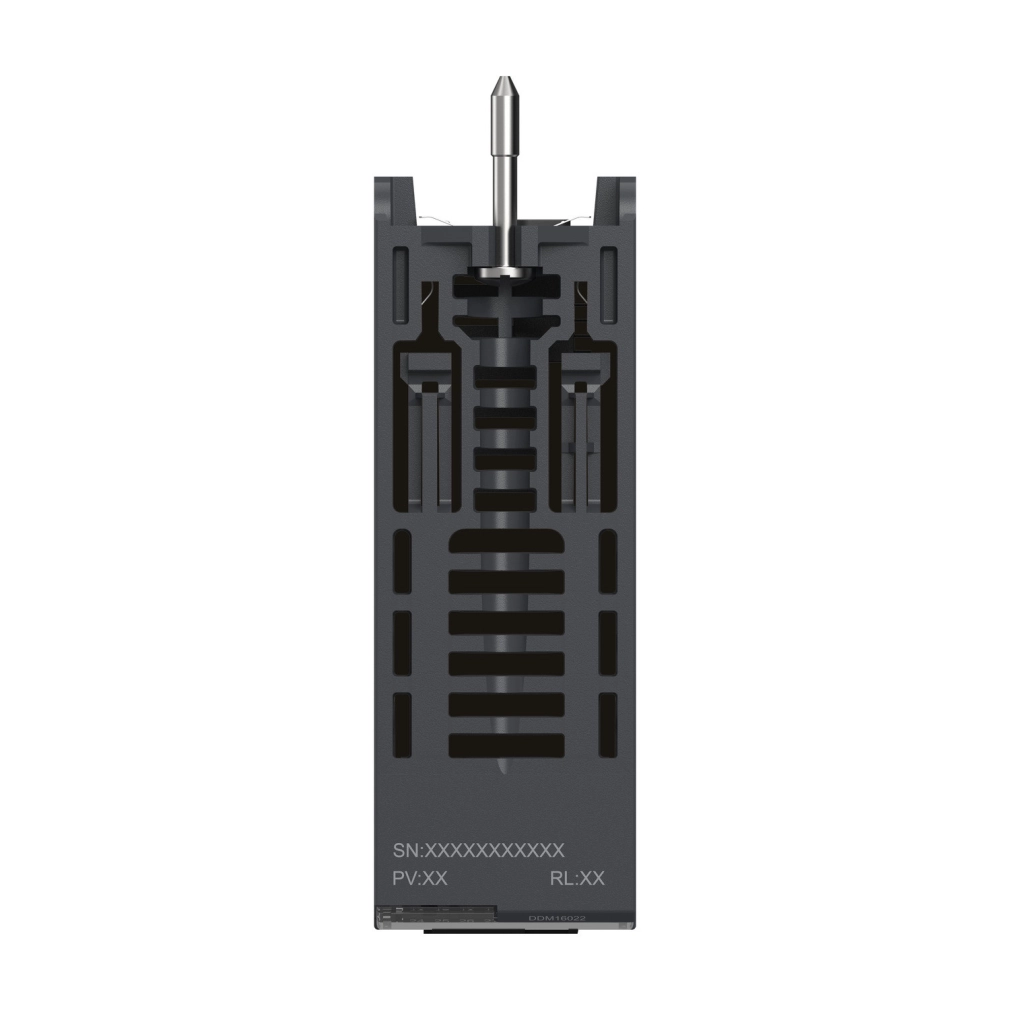

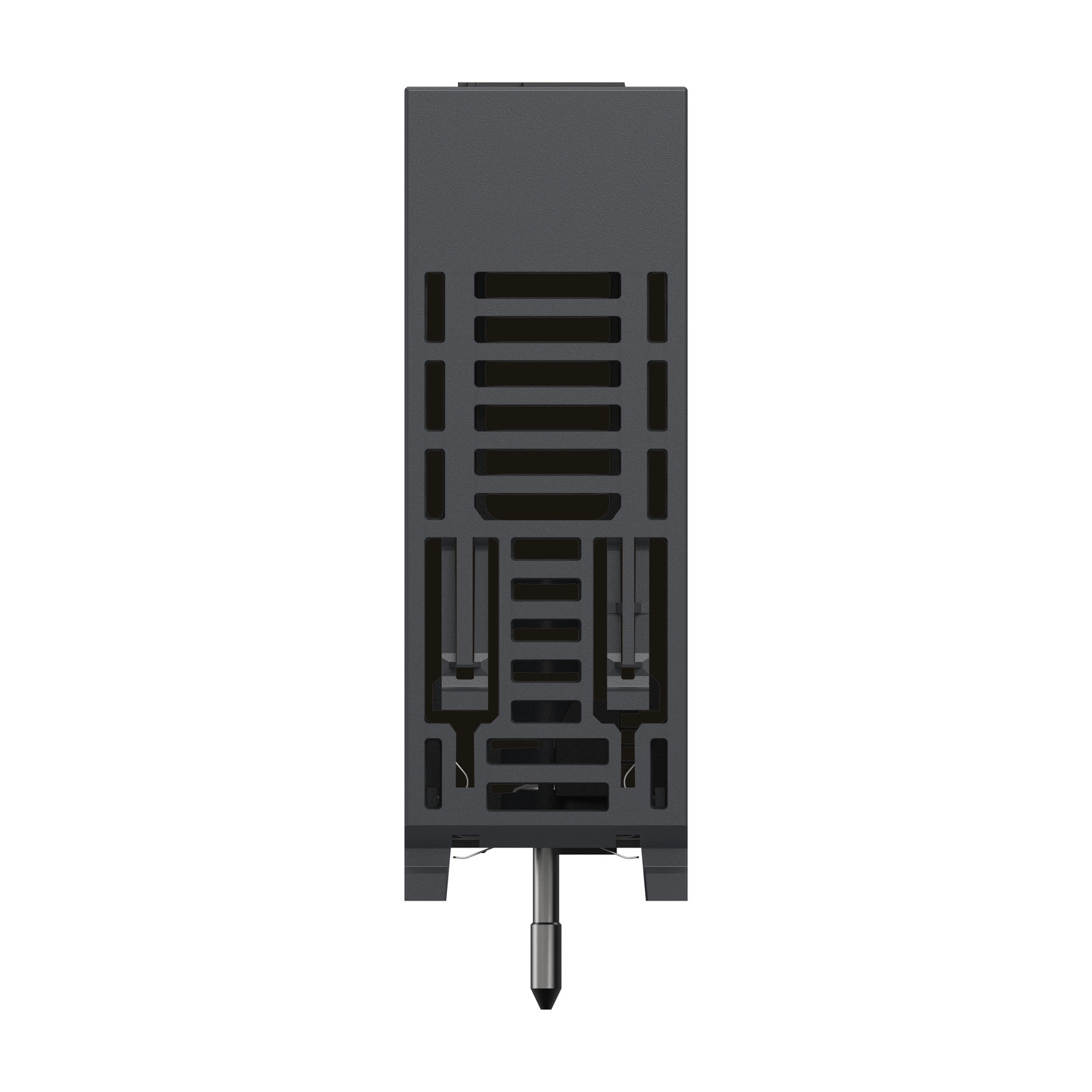

A diagnosztikai célokat LED-ek szolgálják: a modulon található egy zöld LED a működés jelzésére (RUN), egy piros LED a modulhibák kijelzésére (ERR), egy piros LED az I/O hibák megjelenítésére, valamint csatornánként egy-egy zöld LED a csatornadiagnosztikára. Ezáltal a rendszerintegrátorok és karbantartók gyorsan azonosíthatják az esetleges problémákat.
A modul környezeti paraméterekkel kapcsolatos tűrőképessége kiemelkedő. Az üzemi hőmérséklettartomány 0-60 °C, a tárolási hőmérséklet -40-től +85 °C-ig terjed. Elviseli a 3 gn erősségű vibrációt és a 30 gn erősségű ütéseket. Relatív páratartalom tekintetében 5-95% között működőképes 55 °C-on, kondenzáció nélkül. Az IP20 védettségi fokozat biztosítja az alapvető védelmet az ipari környezetben. A tengerszint feletti működési magasság 0-2000 méter között korlátozás nélküli, 2000-5000 méter között pedig teljesítménycsökkentési tényezővel használható.
A Schneider Electric BMXDDM16022 modul megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses összeférhetőségi irányelveknek. A modul dielektromos szilárdsága különböző pontok között 1500 V AC 50/60 Hz-en 1 percig, valamint 500 V DC 1 percig a bemeneti és kimeneti csoportok között. Megbízhatósága kiemelkedő, amit a 450000 órás MTBF érték is jelez.

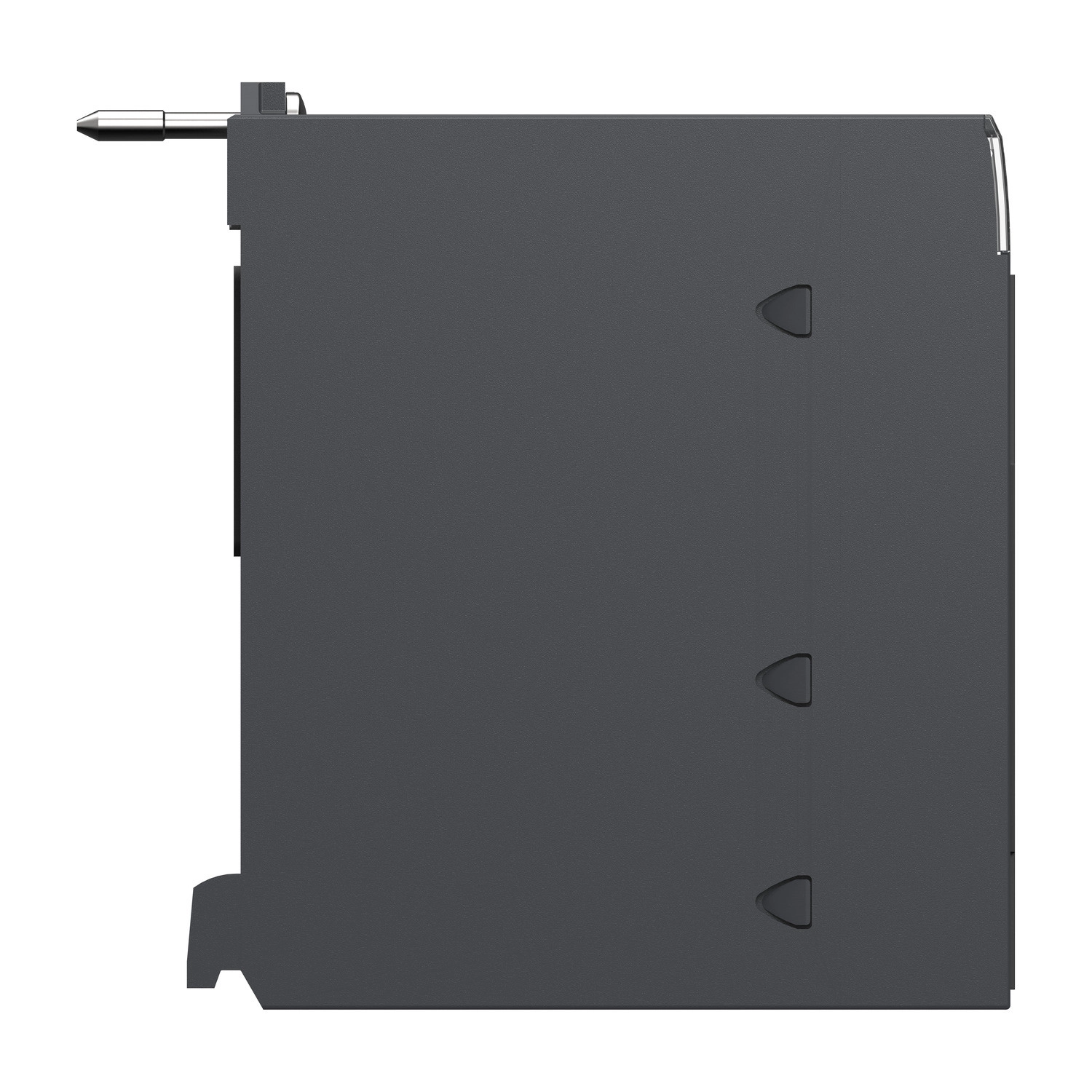

Schneider Electric Modicon X80 - BMXDDM16022 -bővítő modul, digitális be- és kimenet, 8DI+8DO SSR, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típus: Diszkrét I/O modul
Diszkrét bemenetek száma: 8
Bemenet típusa: Áram nyelő (pozitív logika)
Diszkrét bemenet feszültség: 24 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemenet áram: 3,5 mA
Diszkrét kimenetek száma: 8
Diszkrét kimenet típusa: Félvezető
Diszkrét kimenet feszültség: 24 V 19...30 V DC
Diszkrét kimenet áram: 0,5 A
Kiegészítő jellemzők
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítés érzékelőkkel az IEC 60947-5-2 szerint
Érzékelő tápellátás: 19...30 V
Garantált 1-es állapot árama: >= 3 mA
Garantált 0-ás állapot árama: <= 1,5 mA
Csatornánkénti áram: 0,625 A
Maximális áram modulonként: 5 A
Maximális szivárgási áram: 0,5 mA 0 állapotban
Maximális feszültségesés: <1,2 V 1-es állapotban
Bemeneti impedancia: 6800 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítménydisszipáció: 3,7 W
Tipikus DC válaszidő: 4 ms
Maximális DC válaszidő: 7 ms
Válaszidő kimeneten: 1,2 ms
Kimenetek párhuzamosítása: Igen: maximum 2
Tipikus áramfogyasztás: 79 mA 3,3 V DC-nél, 59 mA 24 V DC-nél
Áramfogyasztás: <= 111 mA 3,3 V DC-nél, <= 67 mA 24 V DC-nél
MTBF megbízhatóság: 450000 H
Védelem típusa
1 külső biztosíték bemeneti csatorna csoportonként: 0,5 A gyors olvadású
Túlfeszültség elleni védelem a kimeneten
Fordított polaritás elleni védelem a bemeneten
Fordított polaritás elleni védelem a kimeneten
Kimenet túlterhelés elleni védelem: Áramkorlátozóval, Elektronikus megszakítóval 1,5 In < Id < 2 In
Kimenet túlfeszültség elleni védelem: Transil diódával
Kimenet rövidzárlat elleni védelem: 2 A külső biztosítékkal
Fordított polaritás elleni védelem: Fordított szerelt dióda
Státusz LED
1 LED (zöld) modul működés jelzésére (RUN)
1 LED csatornánként (zöld) csatorna diagnosztikára
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezet
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 percig, kimenet/föld között
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti üzemi hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
Üzemeltetési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
