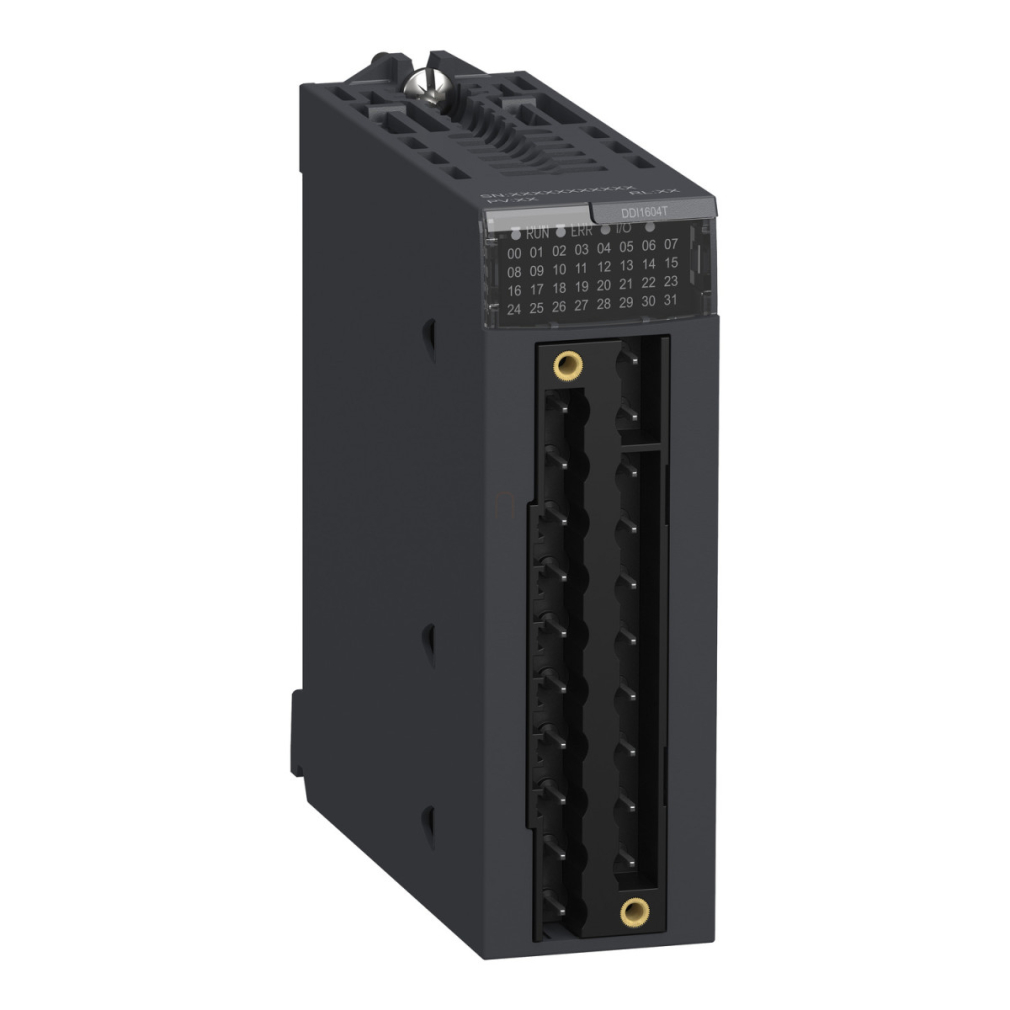

A Schneider Electric Modicon X80 termékcsaládba tartozó BMXDDI1604T egy professzionális, ipari környezetre tervezett diszkrét bemeneti modul, amely 16 izolált bemeneti csatornát biztosít 125V DC pozitív logikai működéssel. A modul különlegessége a kiterjesztett hőmérséklet-tartomány, amely -25°C és 70°C között garantálja a megbízható működést, így ideális választás szélsőséges környezeti feltételek között üzemelő alkalmazásokhoz.
A BMXDDI1604T modul 16 független, izolált, áram-nyelő (PNP) típusú bemenetet kínál, amelyek 125V DC feszültségen működnek pozitív logikával. A bemeneti áram értéke 2,4 mA, míg a bemeneti impedancia 50000 Ohm. A biztonságos működést szolgálja a fordított polaritás elleni védelem és a gyors biztosíték, valamint csatorna-csoportonként egy külső 0,5 A-es biztosíték alkalmazható. A modul a 100-150V közötti tartományban biztosít érzékelő tápfeszültséget. Az eszköz beépített feszültségdetektáló rendszere 100V DC felett érzékeli a megfelelő szenzorműködést, míg 80V DC alatt hibaállapotot jelez.
A modul működési állapotának egyszerű nyomon követését négyféle állapotjelző LED segíti: egy zöld LED a modul üzemállapotát (RUN), csatornánként egy-egy zöld LED a csatornadiagnosztikát, egy piros LED a modul hibáját (ERR), valamint egy további piros LED a modul I/O állapotát jelzi. Az eszköz tipikus áramfelvétele 76 mA 3,3V DC-n, maximális áramfelvétele pedig nem haladja meg a 107 mA-t. A be/kimeneti áramkörök válaszideje tipikusan 5 ms, maximálisan pedig 9 ms, ami kellően gyors a legtöbb ipari alkalmazáshoz. A bemenetek párhuzamosíthatók, ami rugalmas konfigurációs lehetőségeket biztosít.
A BMXDDI1604T robusztus kivitele IP20 védettséget nyújt. A modul ellenáll a gázoknak (Gx és 3C4 osztály), pornak és homoknak (3S4 osztály), sós környezetnek (2. szint), valamint penész- és gombaspóráknak (3B2 osztály). Dielektromos szilárdsága 2500V AC 50/60 Hz-en 1 percig a primer/szekunder körök között. Kiváló rezgésállósággal (3 gn) és ütésállósággal (30 gn) rendelkezik. Tárolási hőmérséklet-tartománya -40°C és 85°C között, működési hőmérséklet-tartománya pedig -25°C és 70°C között van. Relatív páratartalom-tűrése 5-95% 55°C-on, kondenzáció nélkül. A modul védőbevonattal (conformal coating) ellátott, ami tovább növeli megbízhatóságát. Működési magassága 0-2000 m között korlátozás nélküli, 2000-5000 m között pedig teljesítménycsökkentési tényező alkalmazásával használható.
Modicon X80 - BMXDDI1604T műszaki adatok
Általános specifikációk
Termékcsalád: Modicon X80
Terméktípus: Diszkrét bemeneti modul
Alkalmazási terület: Kiterjesztett hőmérséklet
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Áram-nyelő (pozitív logika)
Diszkrét bemeneti feszültség: 125 V DC, pozitív logika
Diszkrét bemeneti áram: 2,4 mA
Kiegészítő specifikációk
Érzékelő tápellátás: 100...150 V
Garantált 1-es állapot árama: >= 2 mA
Garantált 0-ás állapot árama: <= 0,5 mA
Bemeneti impedancia: 50000 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel:
3,2 W 70 °C-on
5,0 W 60 °C-on
6,7 W 50 °C-on
8,5 W 40 °C-on
DC tipikus válaszidő: 5 ms
DC maximális válaszidő: 9 ms
Bemenetek párhuzamosítása: Igen
Tipikus áramfelvétel: 76 mA 3,3 V DC-nél
Áramfelvétel: <= 107 mA 3,3 V DC-nél
Védelem típusa: Fordított polaritás elleni védelem, gyors biztosíték
1 külső biztosíték csatornacsoportonként: 0,5 A
Feszültségérzékelési küszöbérték:
< 80 V DC érzékelő hiba
> 100 V DC érzékelő OK
Állapotjelző LED:
1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatornadiagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Irányelvek:
2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemzők:
Gáz ellenálló osztály Gx
Gáz ellenálló osztály 3C4
Por ellenálló osztály 3S4
Homok ellenálló osztály 3S4
Só ellenálló szint 2
Penészgomba ellenálló osztály 3B2
Gombaspóra ellenálló osztály 3B2
Dielektromos szilárdság: 2500 V AC 50/60 Hz 1 perc, primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Védőkezelés: Védőbevonat (conformal coating)
Üzemi magasság:
0...2000 m
2000...5000 m teljesítménycsökkentési tényezővel
