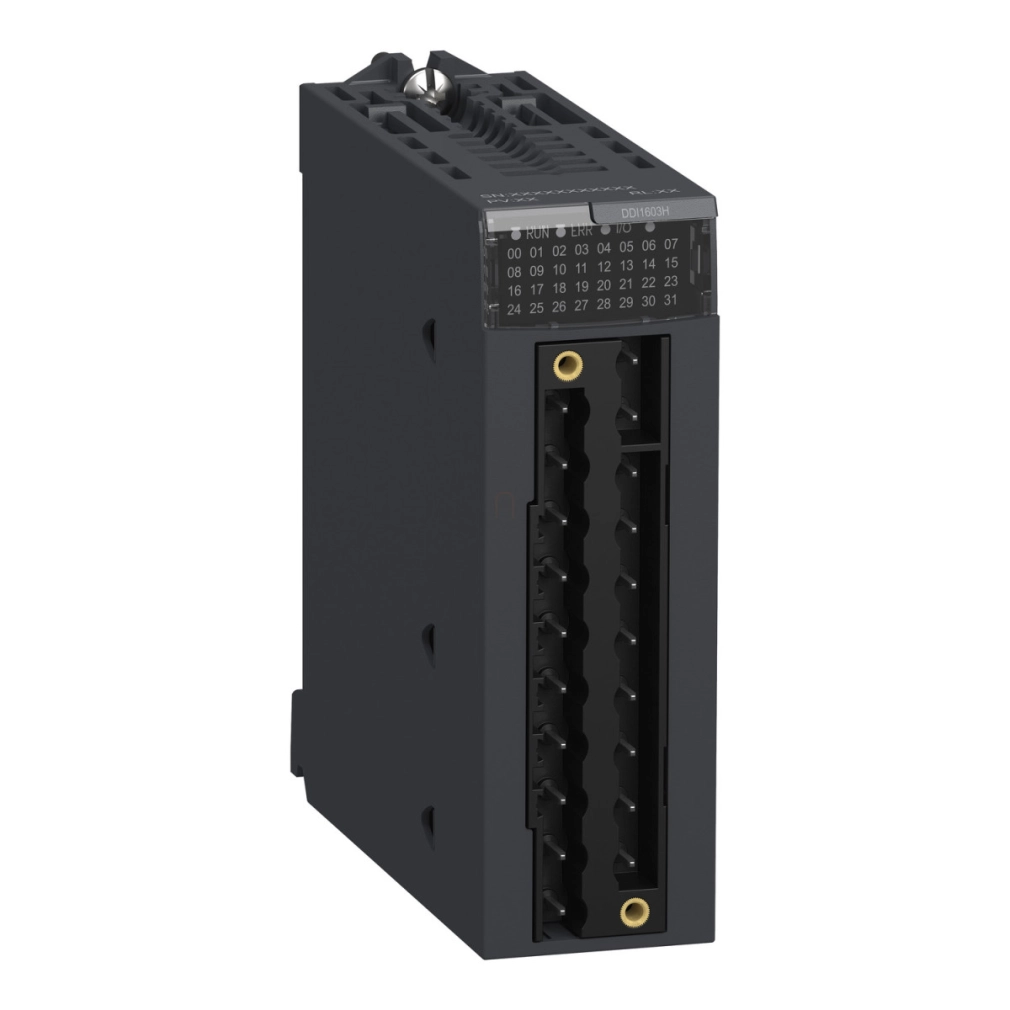

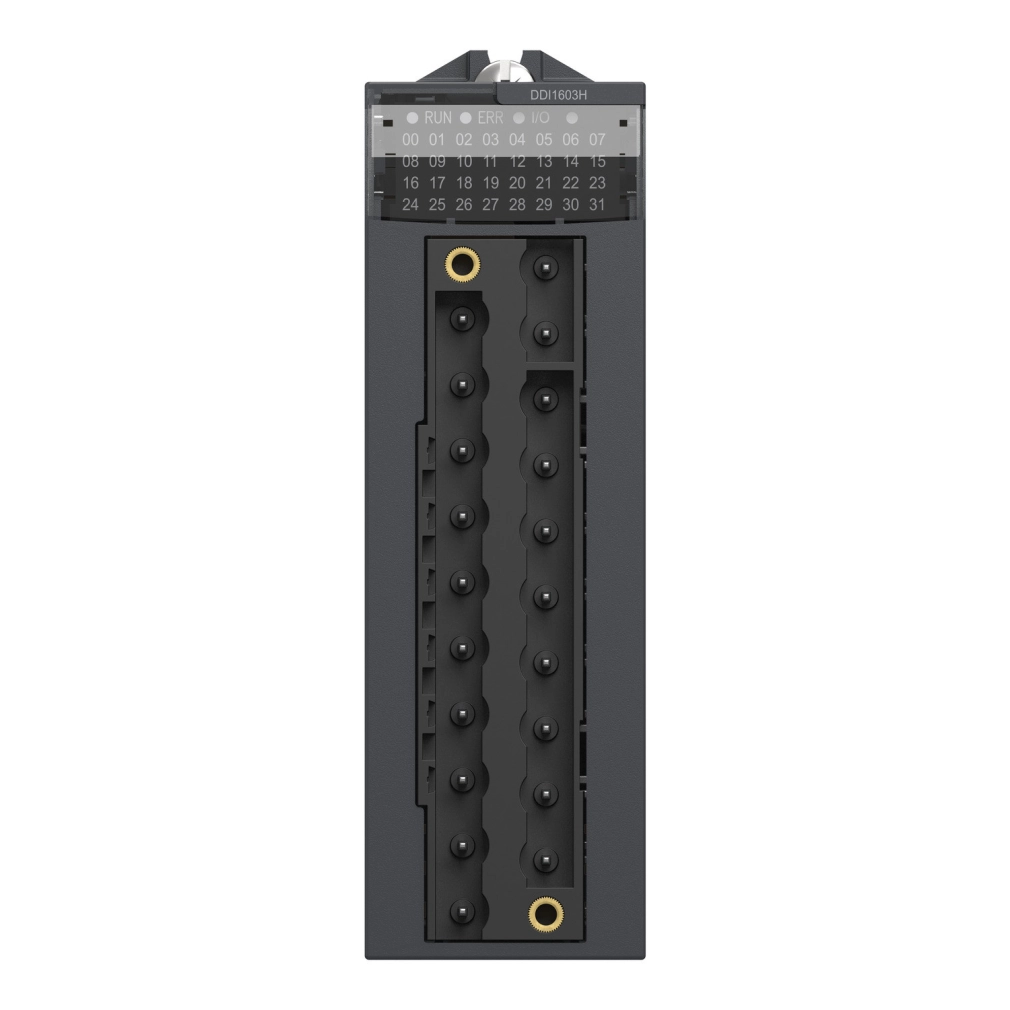

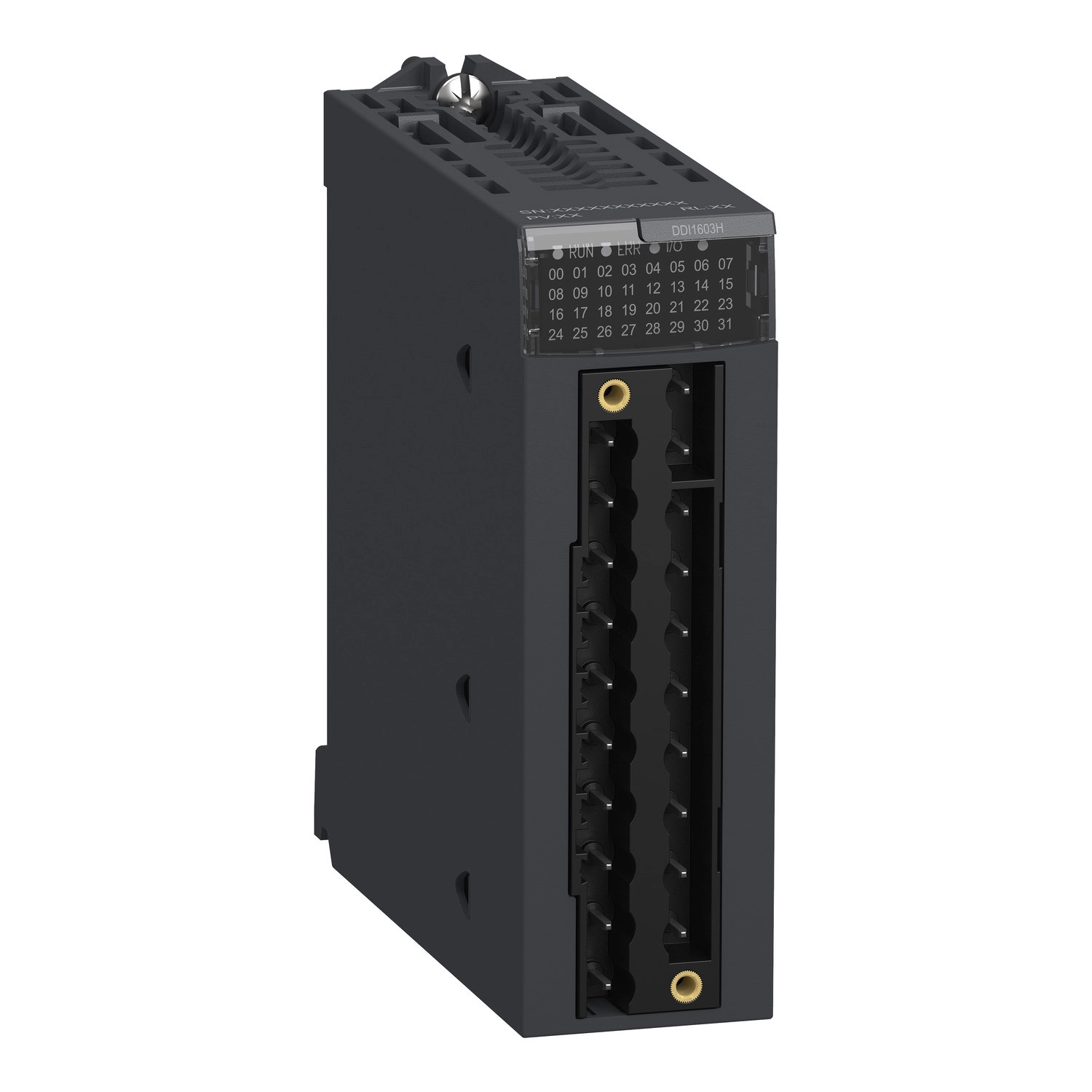

A Schneider Electric Modicon X80 sorozatú BMXDDI1603H diszkrét bemeneti modul kifejezetten mostoha környezeti feltételekhez lett tervezve, így kiváló választás olyan ipari alkalmazásokhoz, ahol a tartósság és a megbízhatóság elsődleges szempont. Ez a 16 csatornás diszkrét bemeneti egység 48V DC feszültségszinttel működik, pozitív logikával (áramnyelő bemenet), ami tökéletesen illeszkedik a modern ipari automatizálási rendszerek követelményeihez.
A BMXDDI1603H modul tervezésénél különös figyelmet fordítottak a szigetelési tulajdonságokra - minden bemenete izolált kialakítású, a szigetelési ellenállás több mint 10 MOhm 500V DC feszültségen. A modul 2.5 mA bemeneti árammal dolgozik, bemeneti impedanciája 19200 Ohm, ami megfelelő érzékenységet biztosít a különböző szenzorok jelének fogadásához. Kompatibilis a 2-vezetékes és 3-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 vagy IEC 61131-2 Type 1 szabványoknak, így széleskörű alkalmazási lehetőségeket kínál. A szenzortápellátás 36-60V közötti tartományban működik 60°C-ig, illetve 42.2-52.8V között 70°C-ig.
A modul diagnosztikai képességei kiemelkedőek: minden csatorna rendelkezik saját állapotjelző LED-del (zöld), valamint található rajta üzemállapot jelző (RUN, zöld), hibajelző (ERR, piros) és I/O jelző (piros) LED is. A védelmi funkciók között szerepel a fordított polaritás elleni védelem és a 0.5A gyors működésű biztosíték csatornacsoportonként. A modul képes érzékelni a szenzor hibáját is: 24V DC alatt hibát jelez, míg 36V DC felett a szenzor megfelelő működését jelzi. A Schneider Electric Modicon X80 BMXDDI1603H tipikus válaszideje 4 ms, maximális válaszideje pedig 7 ms, ami gyors reagálást tesz lehetővé az ipari folyamatokban.
A BMXDDI1603H diszkrét bemeneti modul kivételes környezeti tűrőképességgel rendelkezik. IP20 védettség mellett ellenáll a gáz (Gx, 3C4 osztály), por (3S4 osztály), homok (3S4 osztály) és só (2. szint) káros hatásainak. Továbbá penész- és gombaspóra-álló (3B2 osztály). Hőmérsékleti tartománya is figyelemreméltó: -25°C és +70°C között üzemeltethető, tárolási hőmérséklettartománya pedig -40°C és +85°C közötti. Rezgésállósága 3 gn, ütésállósága pedig 30 gn. A modul speciális védőbevonattal (conformal coating) rendelkezik, ami tovább növeli ellenállóképességét a környezeti hatásokkal szemben. Tengerszint feletti működési magassága 0-2000 méter közötti, 2000-5000 méter között pedig csökkentett teljesítménnyel használható. A Schneider Electric BMXDDI1603H megfelel a 2014/35/EU kisfeszültségi és a 2014/30/EU elektromágneses összeférhetőségi irányelveknek, így európai alkalmazásokhoz is teljesen megfelelő választás.

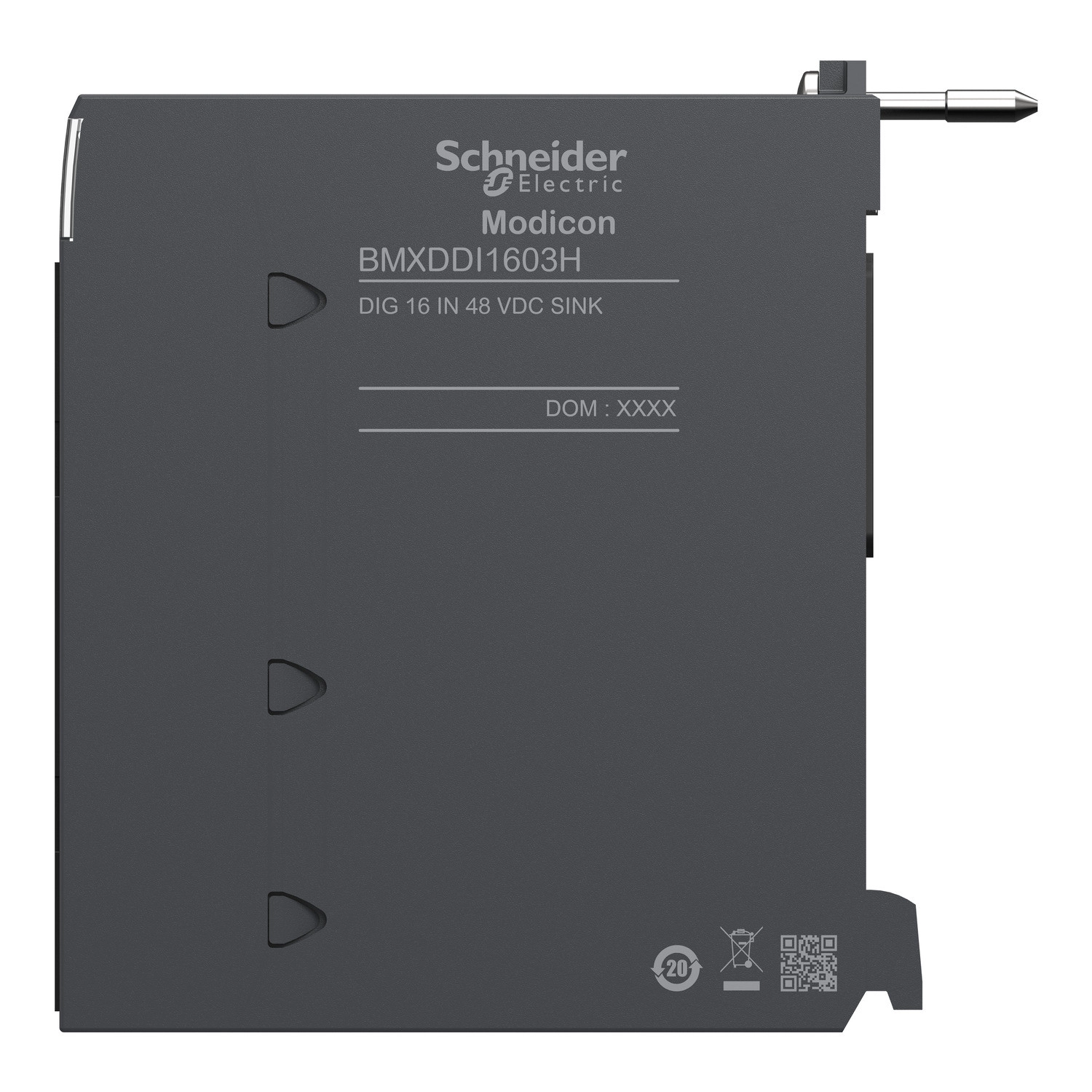

Schneider Electric Modicon X80 - BMXDDI1603H -bővítő modul, digitális bemenet, 16 csatornás, 48 VDC, PNP, megerősített műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Diszkrét bemeneti modul
Specifikus alkalmazási terület: Mostoha környezeti feltételekhez
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Áramnyelő (pozitív logika)
Diszkrét bemenet feszültség: 48 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemenet áram: 2.5 mA
Kiegészítő jellemzők
Bemeneti kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsolókkal, IEC 60947-5-2 szerint
Bemeneti kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsolókkal, IEC 61131-2 Type 1 szerint
Szenzor tápellátás: 36...60 V 60 °C-ig, 42.2...52.8 V 70 °C-ig
Garantált "1" állapot árama: >= 2 mA
Garantált "0" állapot árama: <= 0.5 mA
Bemeneti impedancia: 19200 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítmény disszipáció: 3.6 W
DC tipikus válaszidő: 4 ms
DC maximum válaszidő: 7 ms
Bemenetek párhuzamosíthatósága: Igen
Tipikus áramfogyasztás: 76 mA 3.3 V DC-nél
MTBF megbízhatóság: 777000 H
Védelem típusa: 1 külső biztosíték csatornacsoportonként, 0.5 A gyors működésű, fordított polaritás elleni védelem
Feszültségérzékelési küszöb: < 24 V DC szenzor hiba, > 36 V DC szenzor OK

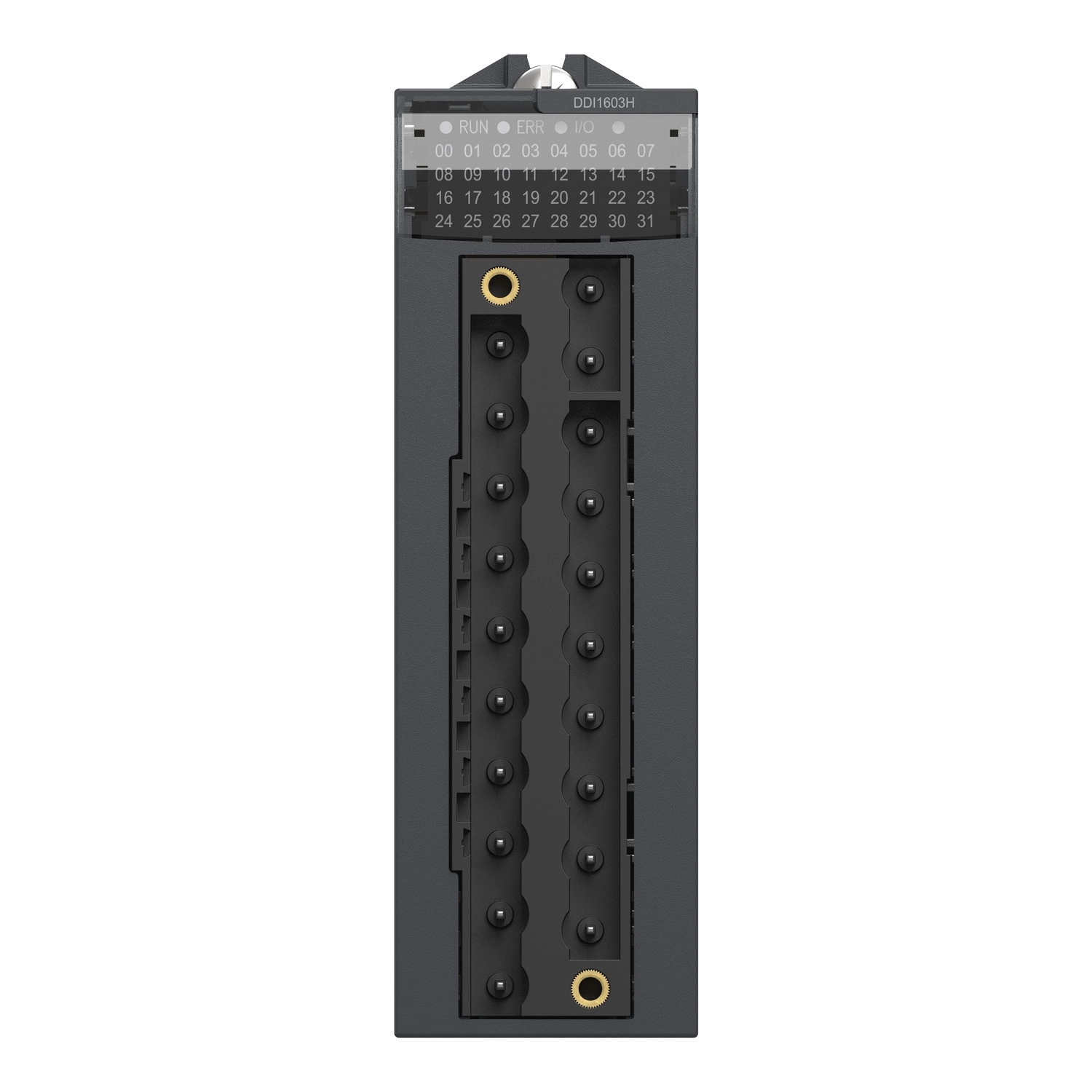

Állapotjelző LED: 1 LED (zöld) modul működés jelzés (RUN), 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) modul hiba jelzés (ERR), 1 LED (piros) modul I/O jelzés
Környezeti jellemzők
IP védettségi fokozat: IP20
Direktívák: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses kompatibilitási irányelv
Környezeti jellemzők: Gázállósági osztály Gx, Gázállósági osztály 3C4, Porállósági osztály 3S4, Homokállósági osztály 3S4, Sóállósági szint 2, Penészedésállósági osztály 3B2, Gombaspóra-állósági osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérsékleti tartomány tároláshoz: -40…85 °C
Környezeti hőmérsékleti tartomány üzemeltetéshez: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on kondenzáció nélkül
Védőbevonat: Conformális bevonat
Üzemeltetési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentéssel
Fizikai jellemzők
Nettó súly: 0.115 kg
