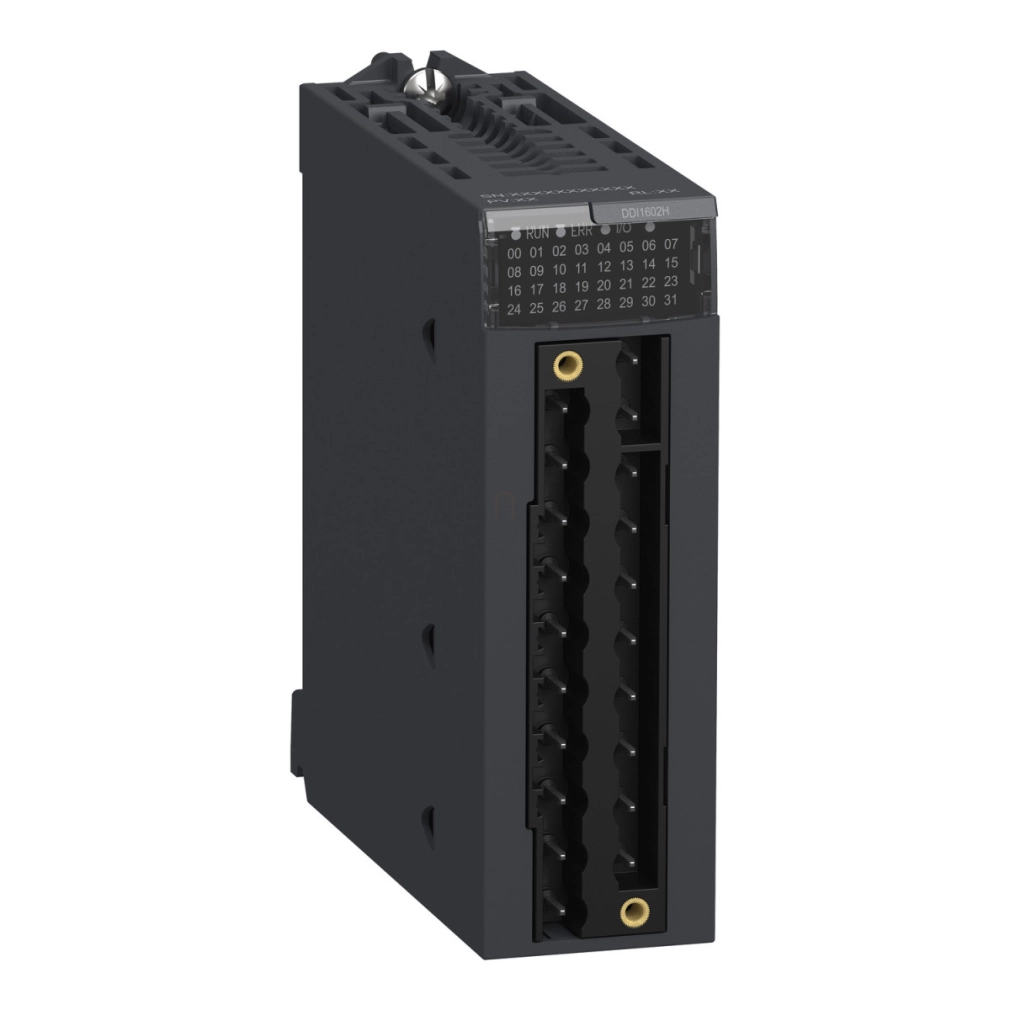

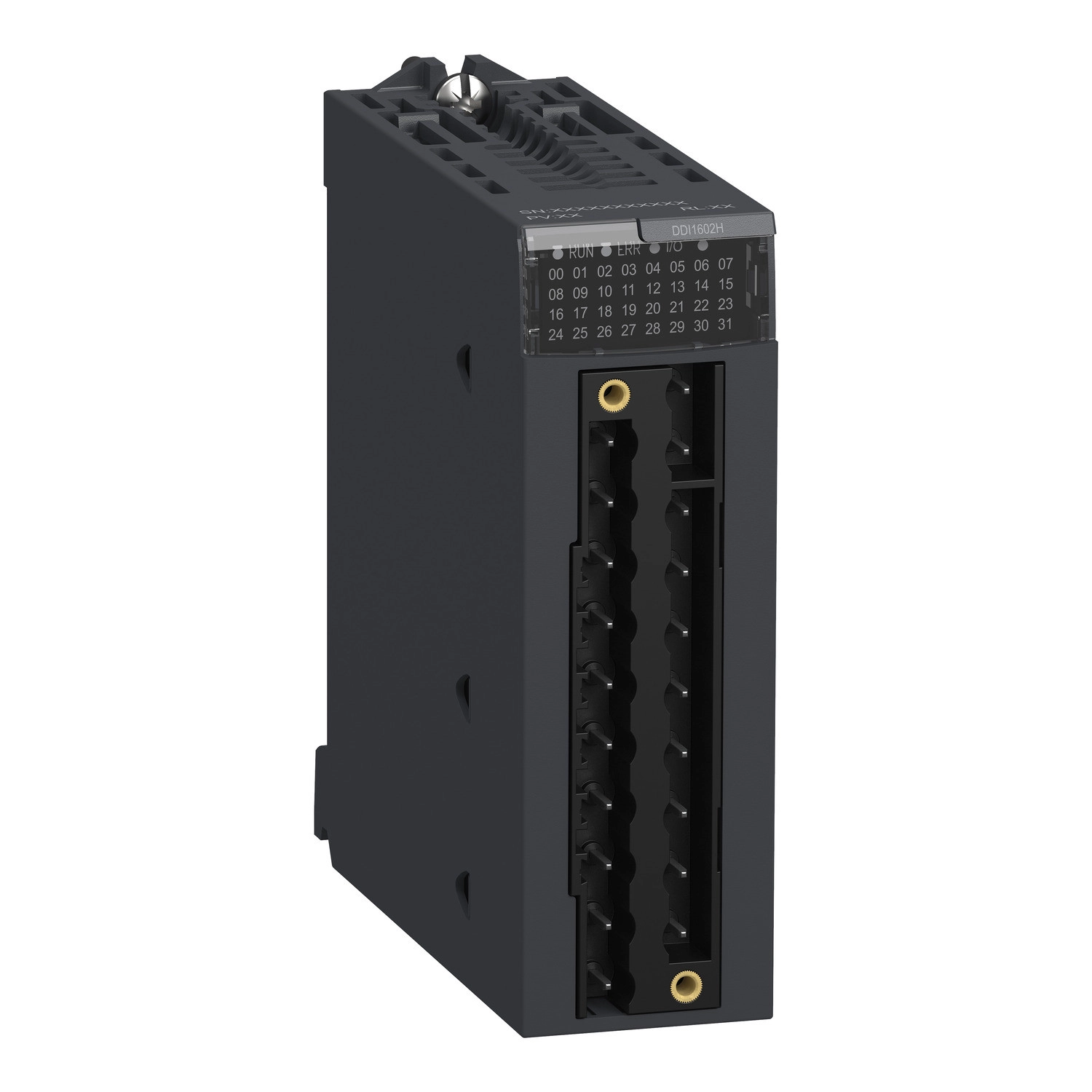

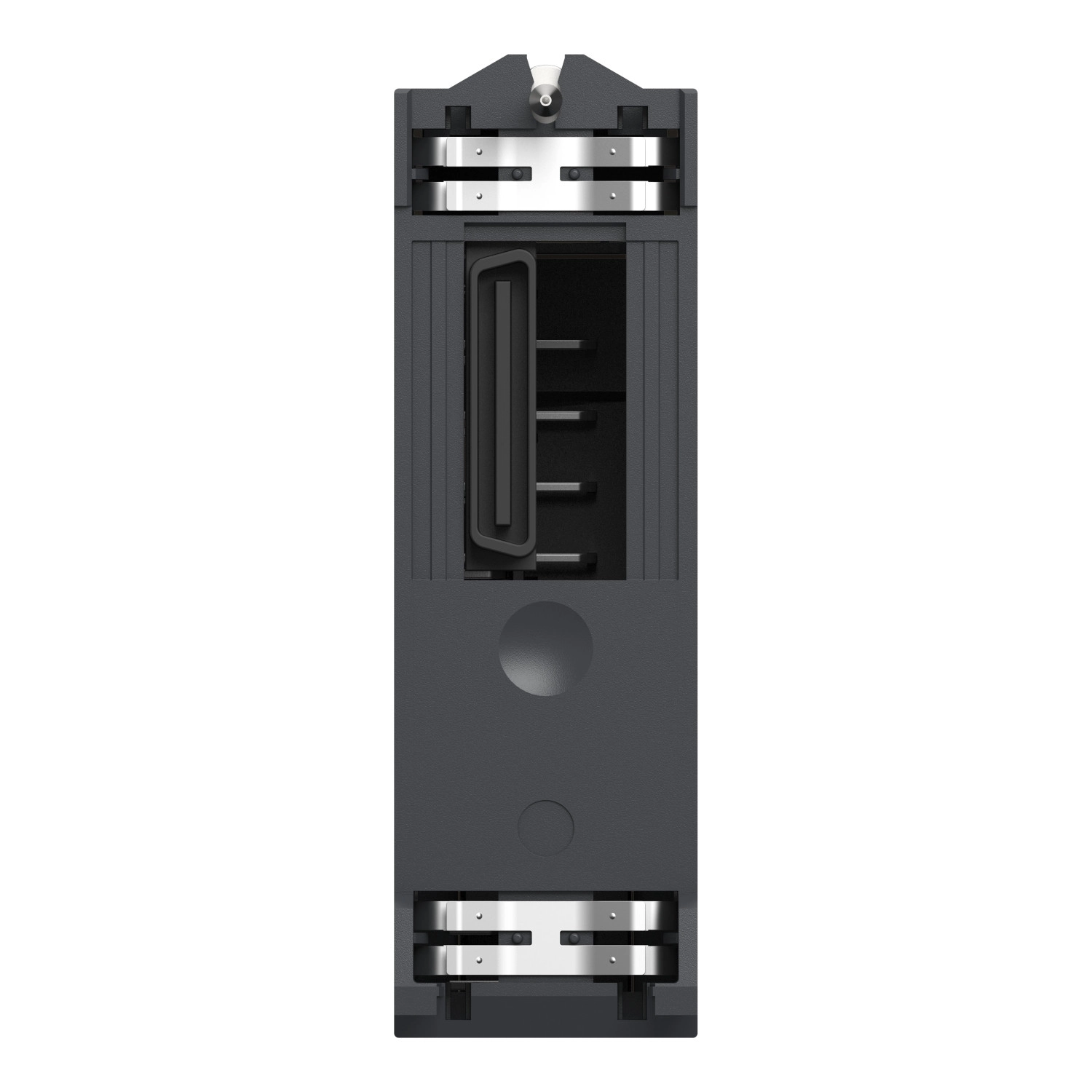

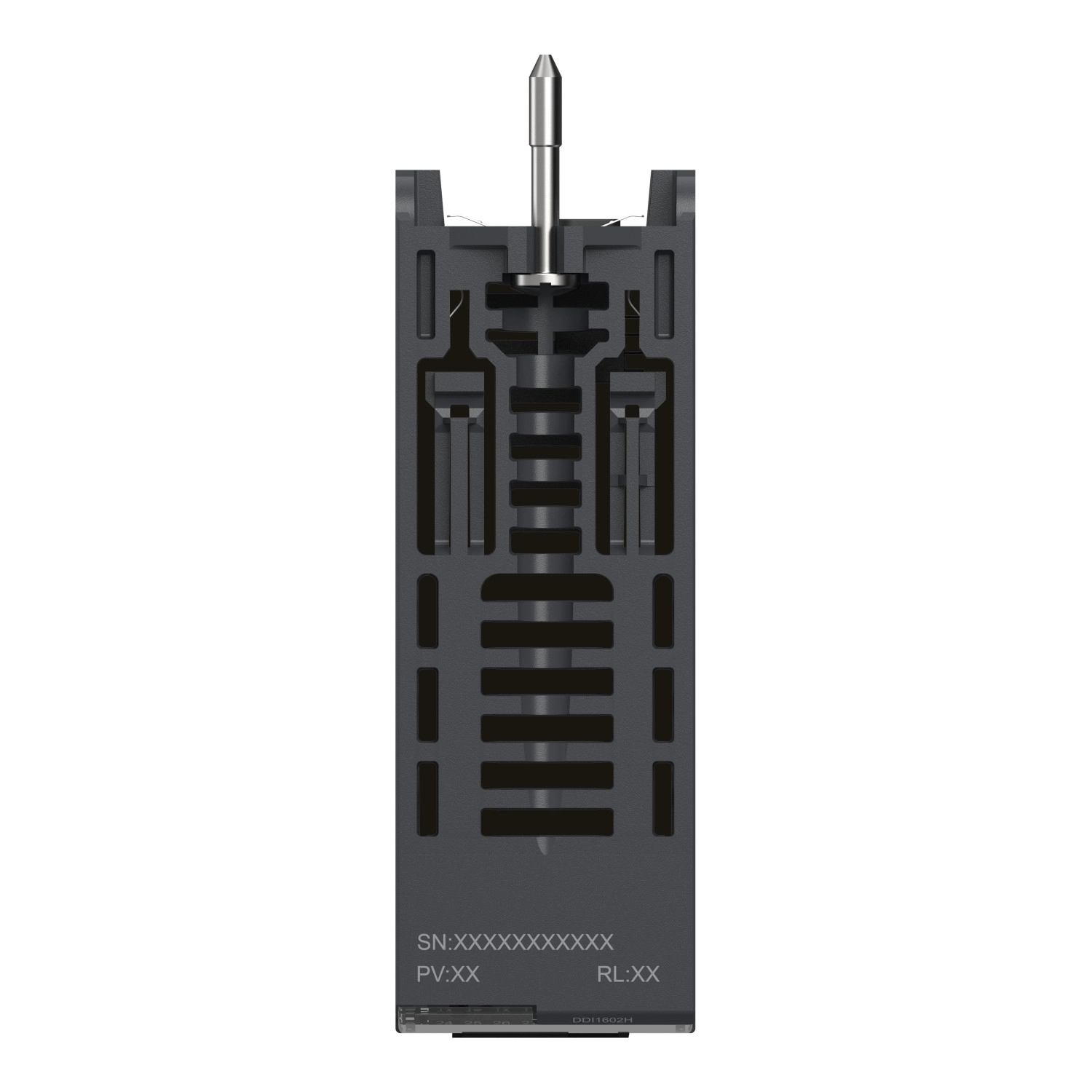

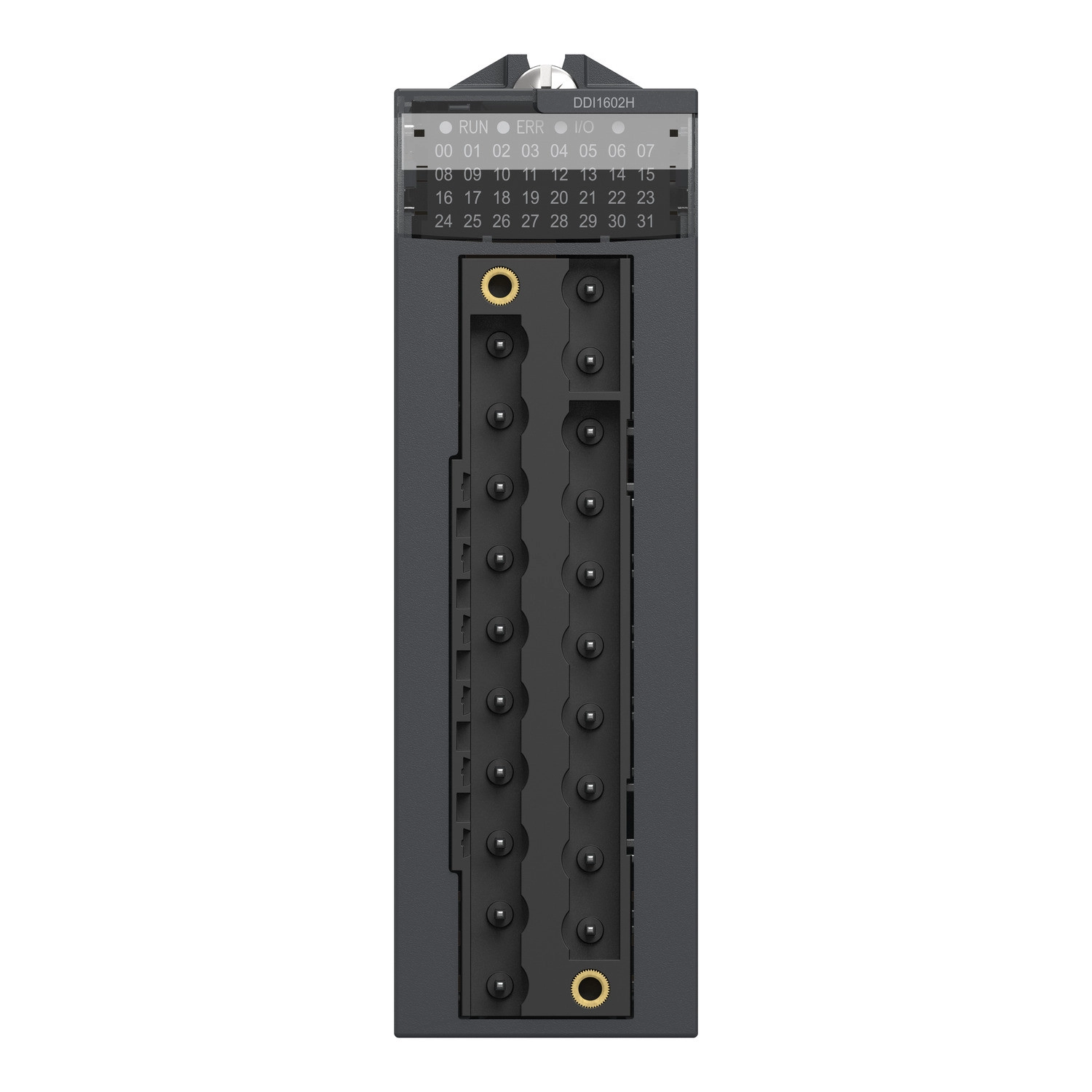

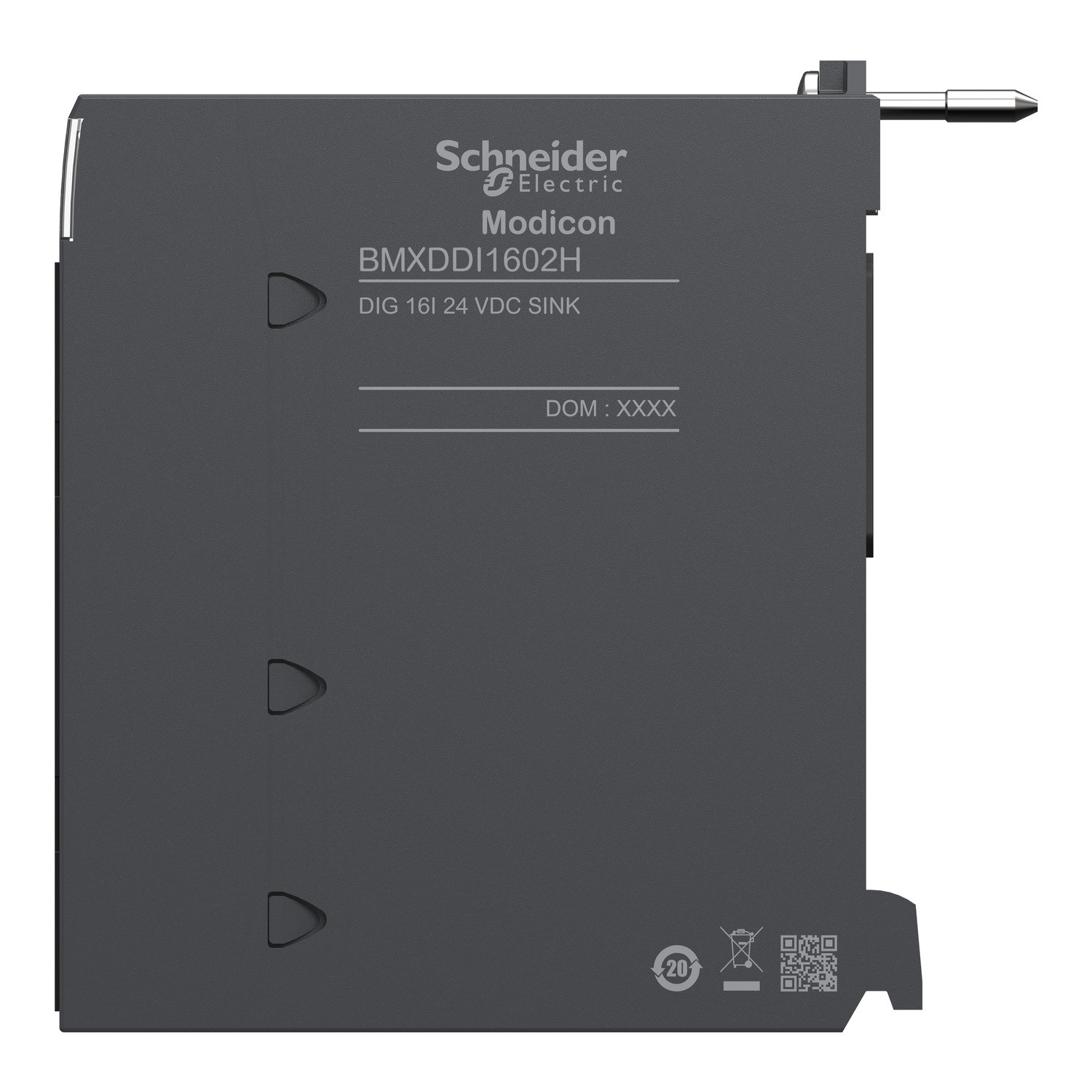

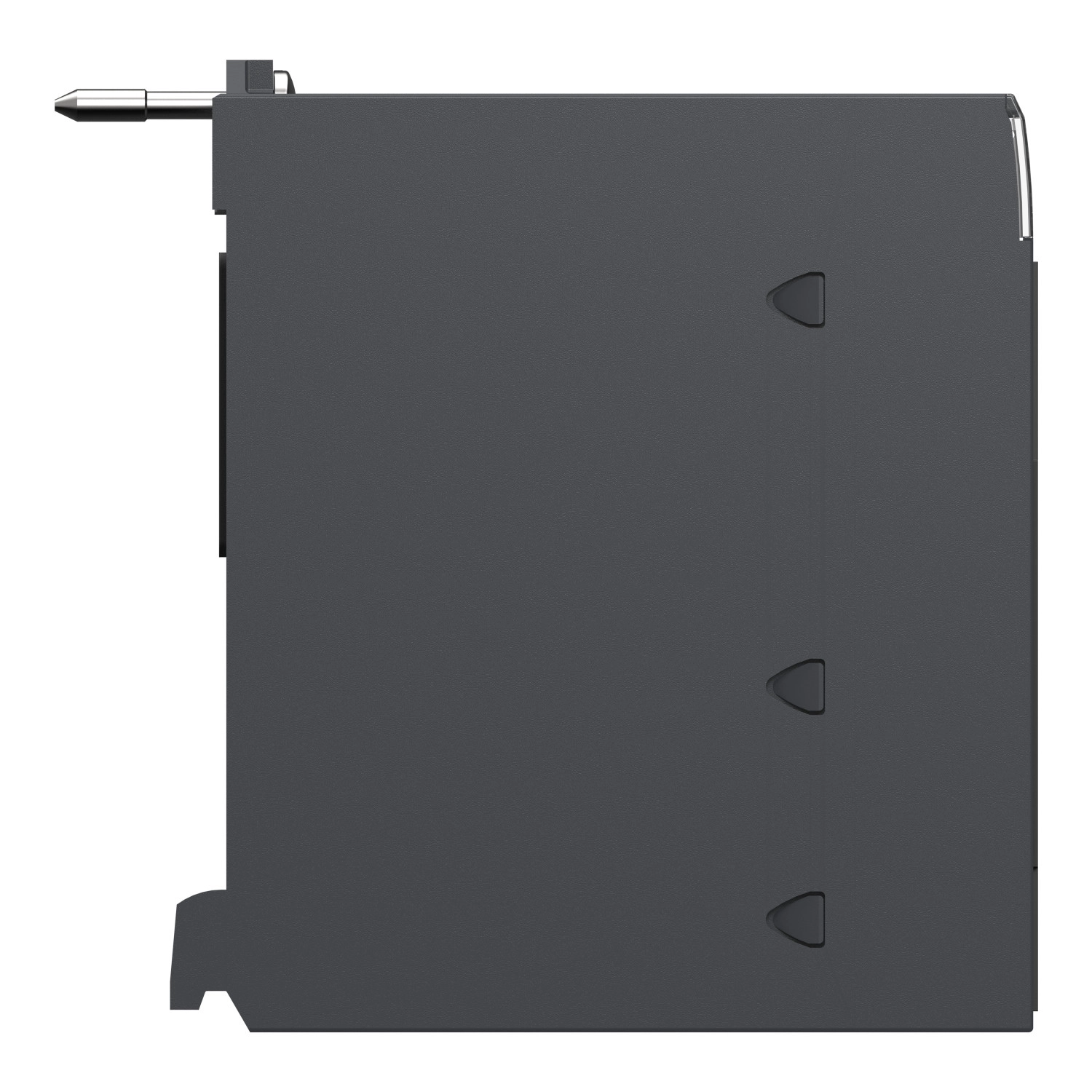

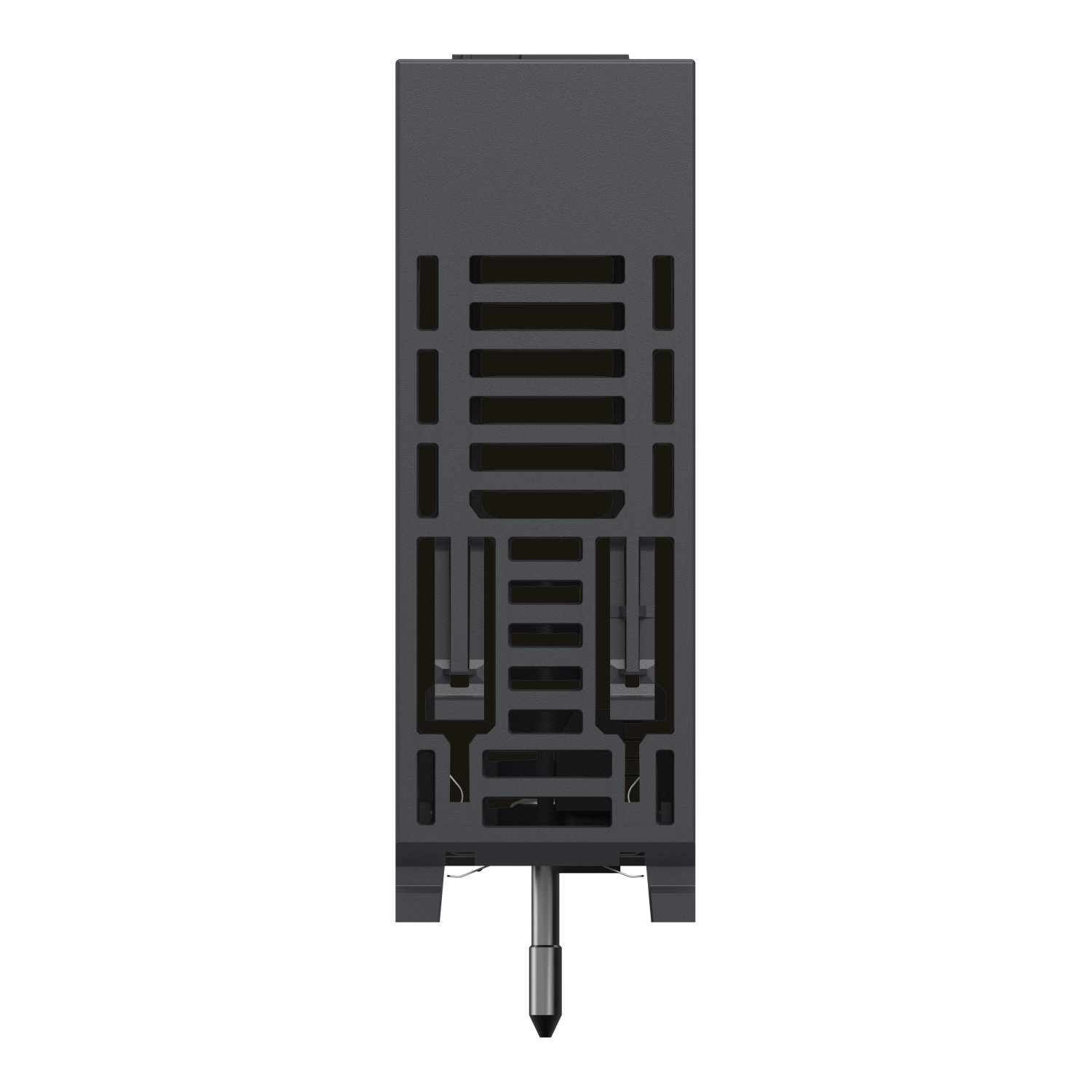

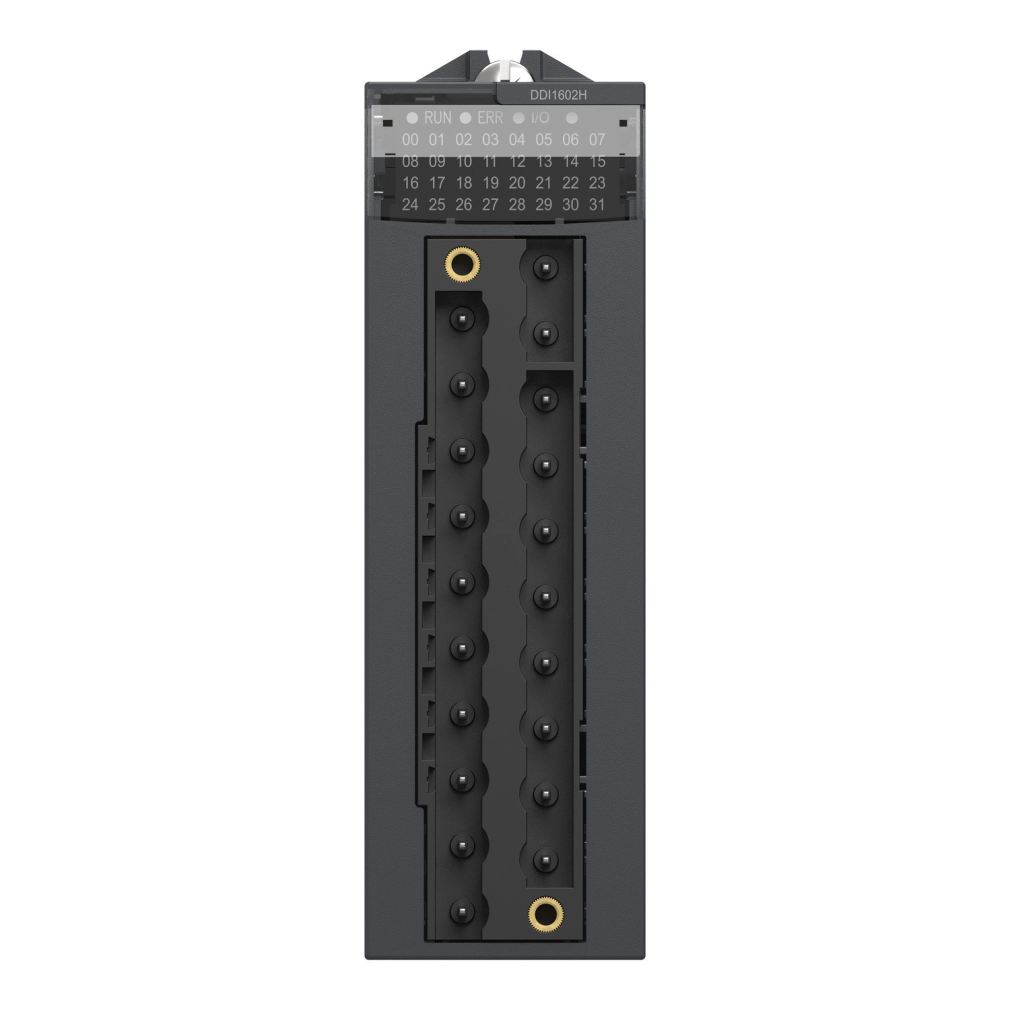

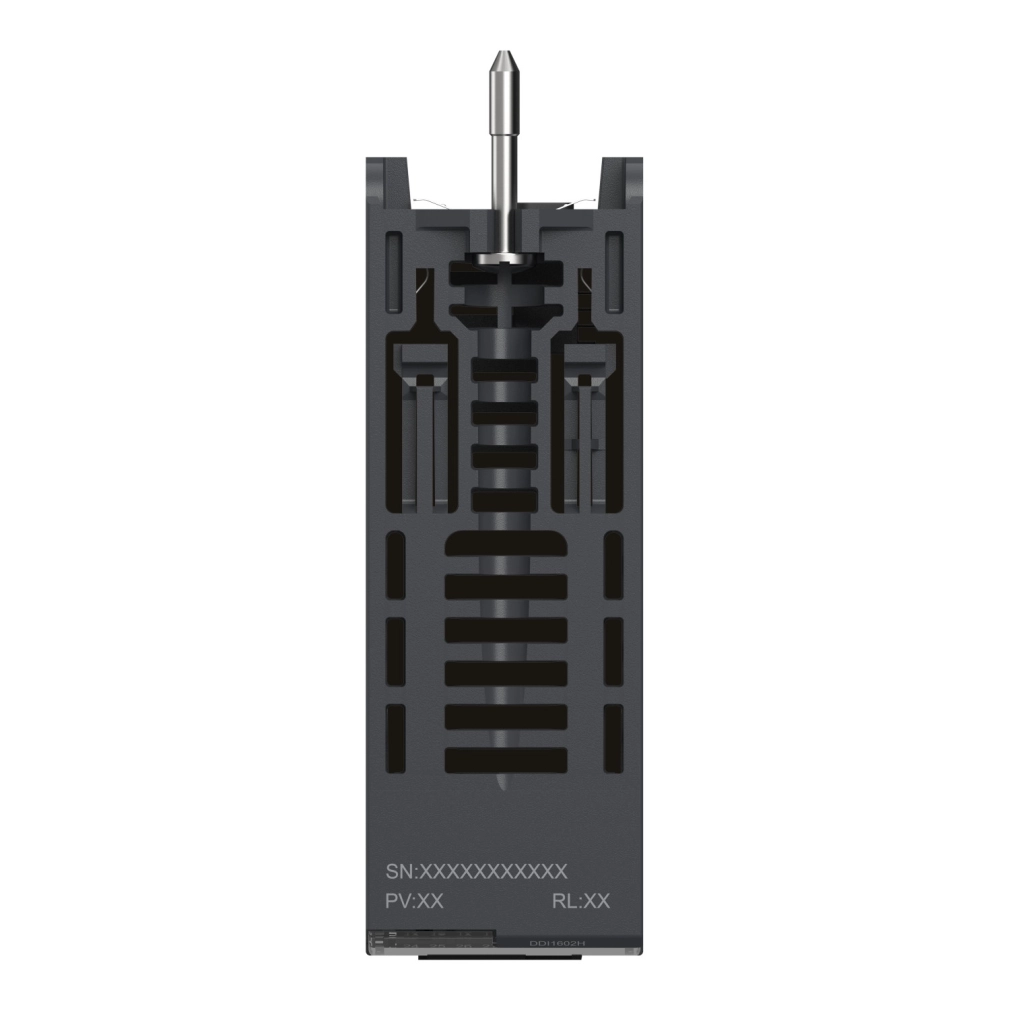

Schneider Electric Modicon X80 - BMXDDI1602H - bővítő modul, digitális bemenet, 16 csatornás, 24 VDC, PNP, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A BMXDDI1602H 24V DC pozitív logikájú bemenetekkel rendelkezik, amelyek áramelnyelő (current sink) típusúak, és egyenként 3,5 mA áramerősséggel működnek. A modulhoz közvetlenül csatlakoztathatók 2 vagy 3 vezetékes közelítés-érzékelők, amelyek megfelelnek az IEC 60947-5-2 vagy az IEC 61131-2 type 3 szabványoknak. Az érzékelők tápellátása 60°C-on 19-30V, míg 70°C-on 21,1-26,4V feszültségtartományban működik optimálisan. A modul bemenetei szigeteltek, 6800 Ohm bemeneti impedanciával és több mint 10 MOhm szigetelési ellenállással rendelkeznek 500V DC mellett.
A működési jellemzők tekintetében a BMXDDI1602H lenyűgöző specifikációkkal büszkélkedhet. A tipikus válaszidő 4 ms, míg a maximális válaszidő nem haladja meg a 7 ms-ot. A modul támogatja a bemenetek párhuzamosítását, így rugalmas integrációt tesz lehetővé a meglévő rendszerekben. A működésről visszajelzést adó LED-ek teljes körű diagnosztikai információt biztosítanak: egy zöld LED jelzi a modul működését (RUN), csatornánként egy-egy zöld LED a csatornaállapotot, egy piros LED a modulhibát (ERR), és egy további piros LED az I/O állapotot. A modul védelmi funkciói között szerepel egy 0,5A-es gyors leoldású külső biztosíték csatornacsoportonként, valamint fordított polaritás elleni védelem. Az érzékelő állapot-detektálása során a modul 14V DC alatt hibásnak, míg 18V DC felett megfelelőnek érzékeli az érzékelőt.
Környezeti jellemzőit tekintve a BMXDDI1602H IP20 védettséggel rendelkezik, és rendkívüli ellenállóképességgel bír számos környezeti hatással szemben: gázálló (Gx és 3C4 osztály), porálló (3S4 osztály), homokálló (3S4 osztály), sóálló (2. szint), valamint penész- és gombaálló (3B2 osztály). Működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +85°C között. A modul 5-95% relatív páratartalom mellett is megbízhatóan működik 55°C-on, kondenzáció nélkül. A terméket speciális védőbevonat (conformal coating) védi a környezeti behatásoktól. Üzemi magassága 0-2000 méter között korlátlan, míg 2000-5000 méter között teljesítménycsökkentési tényezővel használható. A modul dielektromos szilárdsága 1500V AC 50/60 Hz mellett 1 percig, primer/szekunder viszonylatban. Rezgésállósága 3 gn, ütésállósága pedig kimagasló 30 gn értékű.
Schneider Electric Modicon X80 - BMXDDI1602H -bővítő modul, digitális bemenet, 16 csatornás, 24 VDC, PNP, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: Diszkrét bemeneti modul
Speciális alkalmazás: Zord környezethez
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Szigetelt
Bemenet típusa: Áramelnyelő (pozitív logika)
Diszkrét bemenet feszültsége: 24 V DC, diszkrét bemenet logika: pozitív
Diszkrét bemenet áramerőssége: 3.5 mA
Kiegészítő jellemzők
Bemenet kompatibilitás: IEC 60947-5-2 szabványnak megfelelő 2-vezetékes/3-vezetékes közelítésérzékelőkkel
IEC 61131-2 type 3 szabványnak megfelelő 2-vezetékes/3-vezetékes közelítésérzékelőkkel
Érzékelő tápellátás: 19...30 V 60 °C
21.1...26.4 V 70 °C
1-es állapot garantált árama: >= 2 mA
0-ás állapot garantált árama: <= 1.5 mA
Bemeneti impedancia: 6800 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 2.5 W
DC tipikus válaszidő: 4 ms
DC maximális válaszidő: 7 ms
Bemenetek párhuzamosíthatósága: Igen
Tipikus áramfogyasztás: 76 mA 3.3 V DC mellett
MTBF megbízhatóság: 775000 óra
Védelem típusa: 1 külső biztosíték csatornacsoportonként, 0.5 A gyors olvadású
fordított polaritás elleni védelem
Feszültség érzékelési küszöb: < 14 V DC érzékelő hiba
> 18 V DC érzékelő OK
Állapotjelző LED: 1 LED (zöld) modul működés (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségű direktíva
2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemzők: Gázálló osztály Gx
Gázálló osztály 3C4
Porálló osztály 3S4
Homokálló osztály 3S4
Sóálló szint 2
Penészálló osztály 3B2
Gombaálló osztály 3B2
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder
Vibrációállóság: 3 gn
Ütésállóság: 30 gn
Környezeti levegő hőmérséklete tároláshoz: -40…85 °C
Környezeti levegő hőmérséklete működéshez: -25…70 °C
Relatív páratartalom: 5…95 % 55 °C-on, kondenzáció nélkül
Védőbevonat: Konform bevonat
Üzemi magasság: 0...2000 m
2000...5000 m teljesítménycsökkentési tényezővel
