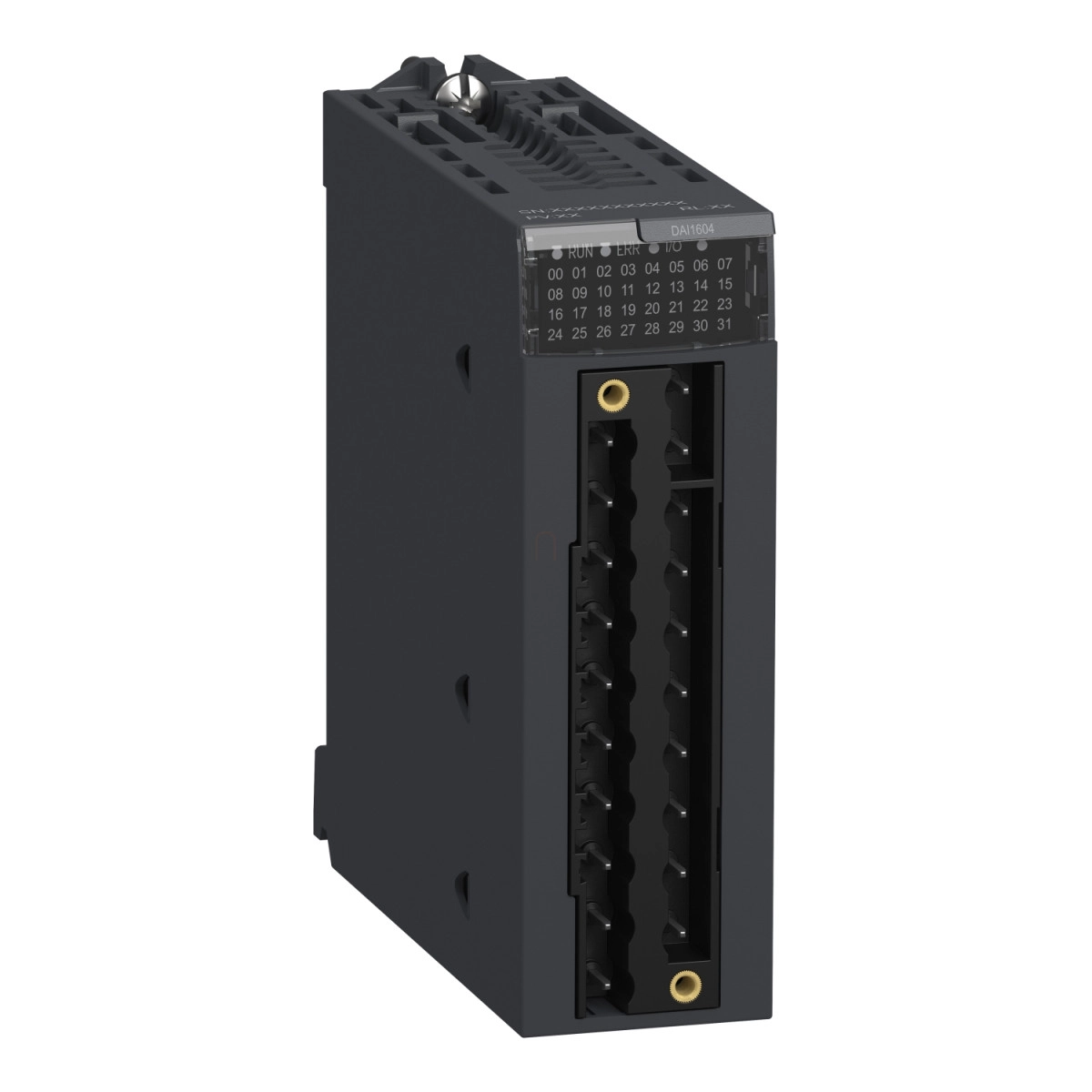

A Schneider Electric BMXDAI1604 egy kiváló minőségű, 16 bemenettel rendelkező, diszkrét bemeneti modul a Modicon X80 termékcsaládból, amely 100-120 V AC feszültségtartományban működik. Ez a modul tökéletes választás ipari automatizálási alkalmazásokhoz, ahol megbízható és pontos bemeneti jelkezelésre van szükség.
A BMXDAI1604 modul izolált, kapacitív típusú bemenetekkel rendelkezik, ami kiváló zajtűrést és hosszú távú megbízhatóságot biztosít. A modul 5 mA diszkrét bemeneti árammal működik, és kompatibilis a 2-vezetékes közelítéskapcsolókkal, amelyek megfelelnek az IEC 60947-5-2 és az IEC 61131-2 type 3 szabványoknak. Ez a sokoldalúság lehetővé teszi, hogy a modult számos különböző érzékelővel és eszközzel használhasd, így rugalmas megoldást kínál különféle ipari környezetekhez.
Műszaki szempontból a BMXDAI1604 lenyűgöző paraméterekkel rendelkezik. A modul 13000 Ohm bemeneti impedanciával és több mint 10 MOhm szigetelési ellenállással (500 V DC) büszkélkedhet, ami kiváló elektromos szigetelést biztosít. A teljesítményfelvétel 3,8 W, a tipikus áramfelvétel pedig 76 mA 3,3 V DC mellett. A kapcsolási idők tekintetében a modul 10 ms AC aktiválási és 20 ms AC deaktivációs válaszidővel rendelkezik, ami megfelelő a legtöbb ipari alkalmazáshoz. A hálózati frekvencia 50/60 Hz, 47-63 Hz-es határértékekkel. Az érzékelő tápfeszültség-tartománya 85-132 V. A garantált áramértékek az 1-es állapotnál legalább 2,5 mA, a 0-s állapotnál legfeljebb 1 mA, amely értékek biztosítják a megbízható jelfelismerést. A modul MTBF megbízhatósági mutatója 1120000 óra, ami kiemelkedő hosszú távú működést jelez. A modul IP20 védettségi fokozattal rendelkezik, ami megfelelő ipari környezetben történő használatra.
A BMXDAI1604 bemeneti modul tartalmaz egy külső biztosítékot csatornánként (0,5 A gyors olvadású), valamint fejlett feszültségérzékelő küszöbértékekkel rendelkezik: 40 V AC alatt érzékelő hiba, 82 V AC felett érzékelő OK jelzéssel. A modul állapotát LED-ek jelzik: 1 zöld LED a modul működését (RUN), 1 zöld LED csatornánként a csatorna diagnosztikáját, 1 piros LED a modul hibáját (ERR), valamint 1 piros LED a modul I/O állapotát. Környezeti szempontból a modul 0-60 °C közötti üzemi hőmérséklet-tartományban működik, tárolási hőmérséklete -40 és 85 °C között van. A relatív páratartalom tekintetében 5-95% között használható 55 °C-on, kondenzáció nélkül. Az üzemeltetési magasság 0-2000 m között teljes terheléssel lehetséges, 2000-5000 m között pedig teljesítménycsökkentési tényező alkalmazásával. Védelmi funkcióit tekintve a modul megfelel a 2014/35/EU (kisfeszültségű irányelv) és a 2014/30/EU (elektromágneses összeférhetőség) irányelveknek, dielektromos szilárdsága 1500 V AC 50/60 Hz-en 1 percig, rezgésállósága 3 gn, ütésállósága pedig 30 gn.
Schneider Electric Modicon X80 - BMXDAI1604 -bővítő modul, digitális bemenet, 16 csatornás, 120 VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy alkatrész típusa: Diszkrét bemeneti modul
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Kapacitív
Diszkrét bemenet feszültsége: 100...120 V AC
Diszkrét bemenet árama: 5 mA
Kiegészítő adatok
Bemenet kompatibilitás: 2-vezetékes közelítéskapcsoló az IEC 60947-5-2 szerint, 2-vezetékes közelítéskapcsoló az IEC 61131-2 type 3 szerint
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határok: 47...63 Hz
Érzékelő tápfeszültség: 85...132 V
Garantált áram 1-es állapotban: >= 2,5 mA
Garantált áram 0-s állapotban: <= 1 mA
Bemeneti impedancia: 13000 Ohm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3,8 W
AC aktiválási válaszidő: 10 ms
AC deaktiválási válaszidő: 20 ms
Tipikus áramfelvétel: 76 mA 3,3 V DC-nél
MTBF megbízhatóság: 1120000 óra
Védelmi típus: 1 külső biztosíték csatornánként, 0,5 A gyors olvadású
Feszültségérzékelési küszöbérték: < 40 V AC érzékelő hiba, > 82 V AC érzékelő OK
Állapotjelző LED-ek
1 LED (zöld) modul működése (RUN)
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) modul hiba (ERR)
1 LED (piros) modul I/O
Környezeti adatok
IP védelmi fokozat: IP20
Direktívák: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet működéshez: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
Üzemeltetési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
