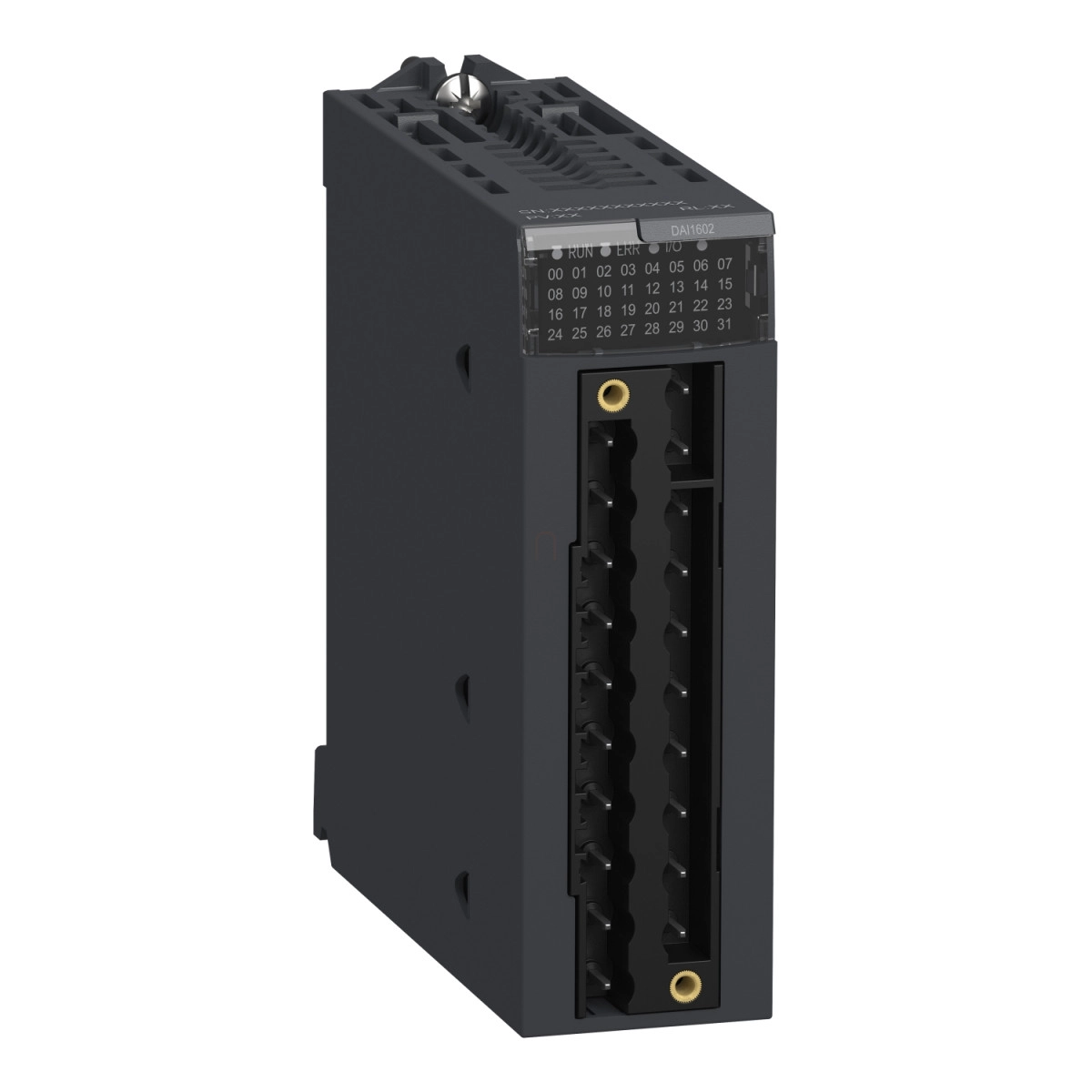

A Schneider Electric Modicon X80 sorozatú BMXDAI1602 diszkrét bemeneti modul egy sokoldalú ipari automatizálási eszköz, amely kiemelkedő rugalmassággal és megbízhatósággal segíti az ipari folyamatok vezérlését. Ez a 16 bemenetes modul egyaránt képes 24V AC vagy DC jelek fogadására, és támogatja mind a pozitív, mind a negatív logikát, így rendkívül változatos alkalmazási környezetben használható.
A BMXDAI1602 modul izolált, rezisztív típusú bemenetekkel rendelkezik, ami fokozott zavarszűrést és védelmet biztosít a különböző ipari környezetekben. A bemenetek kompatibilisek 2 és 3 vezetékes közelítéskapcsolókkal, megfelelve az IEC 60947-5-2 és az IEC 61131-2 Type 1 szabványoknak. Ez a kompatibilitás lehetővé teszi számos különböző érzékelő és kapcsolóeszköz közvetlen csatlakoztatását a modulhoz, megkönnyítve a rendszerintegrációt és a meglévő infrastruktúrába történő beillesztést.
A modul műszaki specifikációit tekintve a bemeneti áram DC módban 3,9 mA 24V feszültségnél, míg AC módban 3 mA 24V mellett. A bemeneti impedancia 6 kOhm, és a modul támogatja a 47-63 Hz közötti hálózati frekvenciát. Az eszköz rendelkezik fejlett diagnosztikai képességekkel, amelyeket LED-ek segítségével jelez - egy zöld LED mutatja a modul működését (RUN), csatornánként egy-egy zöld LED a csatorna diagnosztikáját, míg két piros LED jelzi a modul hibákat (ERR) és az I/O állapotot. A feszültségérzékelési küszöbérték érzékelő hiba esetén 14V AC/DC alatt, míg megfelelő érzékelő működés esetén 18V AC/DC felett van, ami megbízható állapotdetektálást tesz lehetővé.
A BMXDAI1602 modul különleges jellemzője az univerzális tápfeszültség-tartomány, amely AC esetén 20-26V, míg DC esetén 19-30V között lehet. A garantált áramerősség az 1-es állapotban minimum 2 mA mind AC, mind DC esetén, míg a 0-ás állapotban maximum 1 mA AC, illetve 0,5 mA DC áramerősség garantált. Ezek az értékek biztosítják a megbízható jeldetektálást különböző környezeti feltételek mellett is. A modul védelmi funkcióit egy 0,5A-es gyors kiolvadású biztosíték biztosítja csatornacsoportonként, ami fokozott védelmet nyújt túláram és rövidzár ellen.
BMXDAI1602 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Diszkrét bemeneti modul
Diszkrét bemenetek száma: 16
Diszkrét bemenet típusa: Izolált
Bemenet típusa: Rezisztív
Diszkrét bemenet feszültség: 24 V DC, diszkrét bemenet logika: pozitív vagy negatív; 24 V AC
Diszkrét bemenet áram: 3 mA 24 V AC mellett; 3,9 mA 24 V DC mellett
Kiegészítő adatok
Bemenet kompatibilitás: 2-vezetékes/3-vezetékes közelítéskapcsolókkal, IEC 60947-5-2 szabvány szerint; 2-vezetékes/3-vezetékes AC közelítéskapcsolókkal, IEC 61131-2 Type 1 szabvány szerint
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határok: 47...63 Hz
Érzékelő tápellátás: 20...26 V AC; 19...30 V DC
Garantált áramerősség 1-es állapotban: >= 2 mA AC; >= 2 mA DC
Garantált áramerősség 0-ás állapotban: <= 1 mA AC; <= 0,5 mA DC
Bemeneti impedancia: 6 kOhm
Szigetelési ellenállás: > 10 MOhm 500 V DC
Teljesítményfelvétel: 3 W
AC aktiválási válaszidő: 15 ms
AC deaktiválási válaszidő: 20 ms
Bemenetek párhuzamosítása: Nem
Tipikus áramfelvétel: 76 mA 3,3 V DC mellett
MTBF megbízhatóság: 1125000 óra
Védelem típusa: 1 külső biztosíték csatornacsoportonként, 0,5 A gyors kioldású
Feszültségérzékelési küszöb: < 14 V AC/DC érzékelő hiba esetén; > 18 V AC/DC érzékelő OK esetén
Állapotjelző LED-ek: 1 LED (zöld) modul működés (RUN); 1 LED csatornánként (zöld) csatorna diagnosztika; 1 LED (piros) modul hiba (ERR); 1 LED (piros) modul I/O
Környezeti jellemzők
IP védettségi fokozat: IP20
Direktívák: 2014/35/EU - kisfeszültségű direktíva; 2014/30/EU - elektromágneses kompatibilitás
Dielektromos szilárdság: 1500 V AC 50/60 Hz 1 perc, primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
Üzemi magasság: 0...2000 m; 2000...5000 m derating faktorral
Fizikai jellemzők
Nettó súly: 0,115 kg
