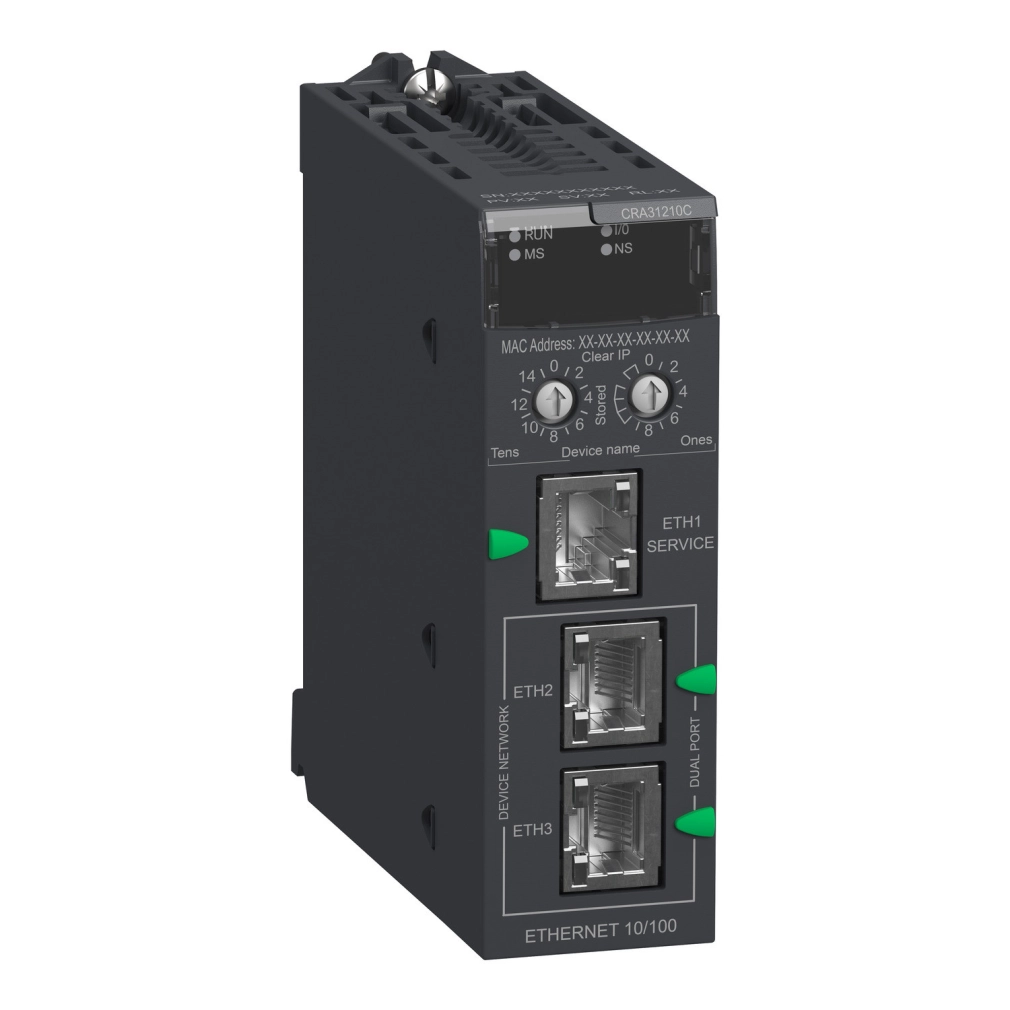

A Schneider Electric Modicon X80 BMXCRA31210C egy nagyteljesítményű Ethernet I/O head modul, amely kifejezetten remote I/O alkalmazásokhoz készült. Ez a speciálisan tervezett Ethernet RIO drop adaptor a Modicon X80 termékcsalád része, és teljes kompatibilitást biztosít a Modicon M580 és Modicon Quantum rendszerekkel, így ideális választás a kritikus ipari automatizálási megoldásokhoz.
A BMXCRA31210C modul különleges tulajdonsága a három beépített Ethernet port, amelyek közül egy a szerviz vagy elosztott berendezések csatlakoztatására szolgál, míg a másik két port az Ethernet RIO hálózat kialakítására használható RSTP (Ring Spanning Tree Protocol) támogatással. A modul 10/100 Mbit/s átviteli sebességgel működik, és a 10/100BASE-TX Ethernet szabványt támogatja. A kommunikáció IPv4 protokollon keresztül történik, és a modul számos fejlett kommunikációs szolgáltatást kínál, többek között: Ethernet/IP adapter funkció, RSTP (gyűrű topológia támogatás), Ethernet RIO hálózat, Quality of Service (QoS), CIP Explicit messaging (szerver), Modbus TCP szerver a moduldiagnosztikához, valamint DHCP, TFTP, FTP, FDR, SNTP kliensek és SNMP ügynök.
A kiberbiztonság napjaink ipari környezetében kulcsfontosságú, ezért a BMXCRA31210C lehetővé teszi a kommunikációs portok engedélyezését/letiltását és támogatja a Syslog protokollt. A modul számos fejlett funkcióval rendelkezik, például CCOTF (configuration change on the fly), vagyis menet közbeni konfigurációváltoztatás lehetősége, port tükrözés, rendszeridő bélyegzés, valamint diagnosztika a távoli I/O eszközökhöz. Az I/O képességek tekintetében a modul támogatja akár 1024 diszkrét csatorna, 256 analóg csatorna kezelését, továbbá kompatibilis számláló modulokkal, időbélyegző modulokkal, SSI enkóder interfész modulokkal, mozgásvezérlő modulokkal és számos más speciális modulféleséggel.
A BMXCRA31210C fizikai jellemzői közé tartozik a standard kivitel, 32 mm szélesség, 100 mm magasság és 87,5 mm mélység. A modul rack-re szerelhető, rögzítése csavarokkal történik. A lokális jelzések között megtalálható 5 LED: zöld LED a modul aktív állapotának jelzésére (RUN), piros LED a modulhiba jelzésére (ERR), zöld/piros LED a modul státuszának jelzésére (Mod Status), zöld/piros LED a hálózati kommunikáció állapotának jelzésére (Net Status), valamint zöld LED az Ethernet kapcsolat diagnosztikájához (STS). A modul áramfelvétele 1200 mA, tápfeszültsége 3,3 V DC. A lakkozott kivitelnek köszönhetően különösen ellenálló a környezeti hatásokkal szemben, beleértve a gázokkal, porral, homokkal, sóval és penésszel szembeni védettséget, így a legigényesebb ipari környezetben is megbízhatóan működik. IP20 védettségi fokozattal rendelkezik, és széles működési hőmérséklet-tartománya (-25...60 °C) biztosítja a megbízható teljesítményt változó körülmények között is.
BMXCRA31210C műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Kompatibilitás: Modicon M580, Modicon Quantum
Termék vagy komponens típus: Ethernet I/O head modul
Eszköz alkalmazása: X80 Ethernet RIO drop adaptor
Termékspecifikus alkalmazás: Távoli I/O modulokhoz
Kiegészítő információk
Busz típus: Bus X a távoli backplane-en keresztül
Portok száma: 3
Integrált csatlakozási típus: 1 port szerviz vagy elosztott berendezésekhez, 2 port Ethernet RIO hálózathoz (RSTP)
Kommunikációs hálózat típusa: IPv4 (internet protokoll)
Kommunikációs port protokoll: EtherNet/IP
Kommunikációs szolgáltatások: Ethernet/IP adapter, RSTP (gyűrű topológia támogatás), Ethernet RIO hálózat, Quality of Service (QoS), CIP Explicit messaging (szerver), Modbus TCP szerver moduldiagnosztikához, DHCP kliens, TFTP kliens, FTP kliens, FDR kliens, SNTP kliens, SNMP agent
Kiberbiztonság: Kommunikációs portok engedélyezése/tiltása, Syslog protokoll támogatás
Csatlakozó típus: 3 RJ45
Adatátviteli mód: Fél duplex, teljes duplex, autonegotiation, auto MDIX
Átviteli sebesség: 10/100 Mbit/s
Ethernet port: 10/100BASE-TX
Elérhető funkciók
CCOTF (menet közbeni konfigurációváltoztatás), Bemeneti adatok gyűjtése és publikálása a távoli I/O head adapter felé, Kimeneti modulok frissítése a távoli I/O head adaptertől kapott adatokkal, Diagnosztika távoli I/O eszközökhöz (Device DDT), Port tükrözés, Rendszeridő bélyegzés, Nem-beavatkozó típus 1, I/O bővítő rack
Adatrögzítés: 10 ms időbélyegek
Topológia: Gyűrű
Helyi jelzések
1 LED (zöld) modul aktív állapotához (RUN), 1 LED (piros) modulhibához (ERR), 1 LED (zöld/piros) modul állapotához (Mod Status), 1 LED (zöld/piros) hálózati kommunikáció állapotához (Net Status), 1 LED (zöld) Ethernet kapcsolat diagnosztikájához (STS)
Áramfelvétel: 1200 mA
Bemeneti feszültség: 3.3 V DC
Termék kompatibilitás
0...1024 diszkrét csatorna, 0...256 analóg csatorna, számláló modul, időbélyegző modul, SSI enkóder interfész modul, mozgásvezérlő modul, frekvencia bemenet modul, AS-Interface modul, soros link modul, optikai konverter modulok
Fizikai jellemzők
Modul formátuma: Standard
Nettó tömeg: 0.225 kg
Maximális szállítási magasság: 3000 m
Relatív páratartalom: 95% kondenzáció nélkül
Rögzítési mód: Csavarokkal
Szerelési mód: Rack-mounted
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 87.5 mm
Környezeti jellemzők
Védőkezelés: Konformal bevonat
Környezeti minősítések: Gázellenálló Gx osztály ISA S71.04 szerint, Gázellenálló 3C4 osztály IEC 60721-3-3 szerint, Porellenálló 3S4 osztály IEC 60721-3-3 szerint, Homokellenálló 3S4 osztály IEC 60721-3-3 szerint, Sóellenálló 2. szint IEC 68252 szerint, Penészgomba-ellenálló 3B2 osztály IEC 60721-3-3 szerint, Gombaspóra-ellenálló 3B2 osztály IEC 60721-3-3 szerint
IP védelmi fokozat: IP20
Üzemi környezeti hőmérséklet: -25...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: <= 2000 m
Szabványok és tanúsítványok
Direktívák: 2014/35/EU - alacsony feszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22, Veszélyes hely osztály 1, divízió 2
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5, interfész típus 1 és típus 2, IEC 61850-3, hely G, IEC 60079-0, UL 121201, CSA C22.2 No 213
