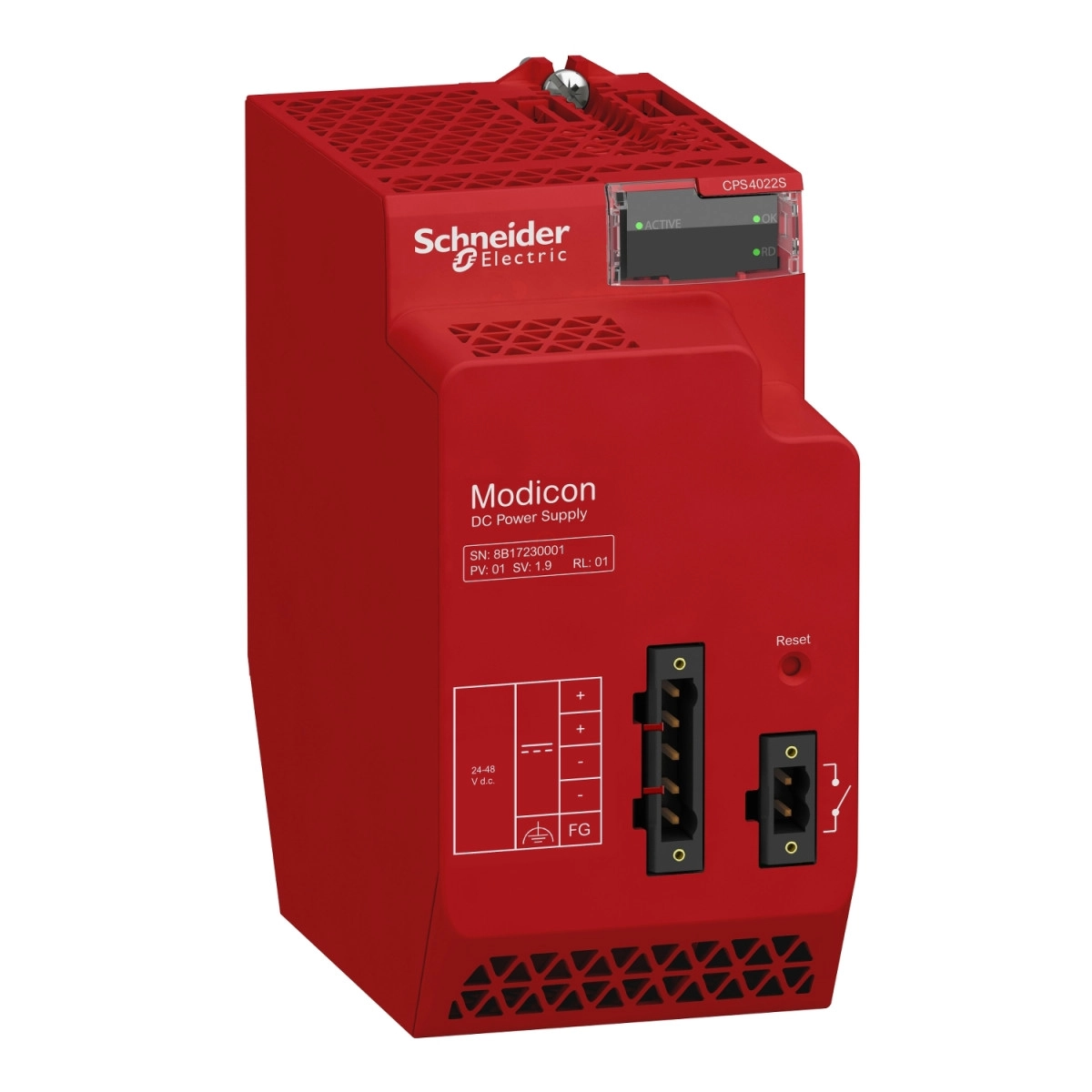

Schneider Electric Modicon X80 - BMXCPS4022S - tápegység, redundáns, biztonsági, 24…48 VDC, 40W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXCPS4022S modul kiemelkedő tulajdonsága a redundáns működési képesség, amely jelentősen növeli a rendszer megbízhatóságát. A modul fejlett diagnosztikai funkciókat kínál, amelyek hálózaton keresztül is elérhetők. Ezek között szerepel a redundancia információ, redundancia teszt, fennmaradó élettartam kijelzés, hőmérséklet-érzékelés és üzemidő nyilvántartás is. A készülék kompatibilis minden Modicon X80 backplane-nel, így rugalmasan illeszthető különböző rendszerkonfigurációkhoz. A modul 18W 3,3V DC teljesítményt biztosít az I/O modul logikai tápellátásához, valamint 40W 24V DC teljesítményt az I/O modul és a processzor tápellátásához, amennyiben a 3,3V nincs terhelve.
A BMXCPS4022S tápegység modul széles üzemi hőmérsékleti tartománnyal (-25°C és +60°C között) rendelkezik, és átfogó védelmi funkciókat kínál. A szekunder áramkörök túlterhelés-, túlfeszültség- és rövidzárvédelemmel vannak ellátva. A modul állapotát három zöld LED jelzi, amelyek a feszültségek jelenlétét (OK), a redundancia állapotát és a tápellátás állapotát mutatják. A modul rendelkezik RESET nyomógombbal, amely hidegindításra használható. A modul kiváló szigetelési ellenállásal bír (≥ 100 MOhm primer/föld és primer/szekunder között), és magas dielektromos szilárdságot (1500V) biztosít. Az IP20 védettségi fokozat további biztonságot nyújt a por és a véletlen érintés ellen. A modul megfelel számos nemzetközi szabványnak és rendelkezik többek között CE, UL, CSA, RCM, EAC, ATEX zone 2/22, IECEx zone 2/22 és TÜV tanúsítványokkal.
A BMXCPS4022S kiváló megbízhatósággal rendelkezik, amit a 721000 órás MTBF érték is bizonyít. A modul ellenáll a 3 gn rezgésnek és 15 gn ütésnek, továbbá számos környezeti hatásnak is ellenáll, beleértve a gázt, port, homokot és penészgombát. A BMXCPS4022S tápegység modul elektromos csatlakozása két csatlakozón keresztül történik: egy 2 tűs csatlakozó az alarm relé számára, és egy 5 tűs csatlakozó a tápellátás és védőföld számára. A készülék maximális kábelezési távolsága 10-15 méter, ami rugalmas telepítést tesz lehetővé. Ez a Schneider Electric BMXCPS4022S redundáns tápegység tökéletes választás olyan ipari alkalmazásokhoz, ahol a biztonság, a megbízhatóság és a folyamatos működés elsődleges fontosságú.
Schneider Electric Modicon X80 - BMXCPS4022S -tápegység, redundáns, biztonsági, 24…48 VDC, 40W műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Termék vagy alkatrész típus: Tápegység modul
Backplane kompatibilitás: Minden backplane
Fejlett diagnosztika hálózaton keresztül: Redundancia információ, Redundancia teszt, Fennmaradó élettartam, Hőmérséklet-érzékelés, Üzemidő
Primer feszültség: 24...48 V
Tápáramkör típusa: DC
Szekunder teljesítmény: 18 W 3,3 V DC -25...60 °C-on I/O modul logikai tápellátás, 40 W 24 V DC -25...60 °C-on I/O modul tápellátás és processzor, ha a 3,3 V nincs terhelve
Kiegészítő információk
Primer feszültség határértékek: 18...62,4 V
Bemeneti áram: 1,9 A 24 V-nál, 1 A 48 V-nál
Bekapcsolási áramlökés: 60 A 24 V-nál, 60 A 48 V-nál
I²t bekapcsoláskor: 1 A².s 24 V-nál, 3 A².s 48 V-nál
It bekapcsoláskor: 0,3 A.s 24 V-nál, 0,4 A.s 48 V-nál
MTBF megbízhatóság: 721000 óra
Védelmi típusok: Belső biztosíték (nem hozzáférhető) primer áramkörhöz, Túlterhelés védelem szekunder áramkörhöz, Túlfeszültség védelem szekunder áramkörhöz, Rövidzár védelem szekunder áramkörhöz
Áramerősség szekunder feszültségnél: 1,67 A 24 V DC I/O modul logikai tápellátás, 5 A 3,3 V DC I/O modul tápellátás és processzor
Maximális teljesítmény disszipáció: 8,5 W
Állapotjelző LED: 1 LED (zöld) feszültségek jelenléte (OK), 1 LED (zöld) redundancia OK, 1 LED (zöld) tápellátás állapot
Vezérlés típus: RESET nyomógomb hidegindítás
Elektromos csatlakozás: 1 csatlakozó 2 tűs (alarm relé), 1 csatlakozó 5 tűs (tápellátás, védőföld)
Maximális kábel távolság készülékek között: 10 m / 15 m
Szigetelési ellenállás: >= 100 MOhm primer/föld, >= 100 MOhm primer/szekunder
Nettó tömeg: 0,81 kg
Környezeti jellemzők
Védettség mikrokimaradások ellen: 1 ms
Dielektromos szilárdság: 1500 V primer/föld, 1500 V primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 15 gn
IP védettségi fokozat: IP20
Direktívák: 2014/30/EU - elektromágneses kompatibilitás, 2006/42/EC - gépek, 2014/34/EU - ATEX direktíva
Termék tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zone 2/22, IECEx zone 2/22, TÜV
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es interfész típus), EN/IEC 61850-3 (G helyszín), IEC 60079-0
Környezeti jellemzők: Veszélyes hely osztály I divízió 2, Gáz ellenálló osztály Gx (ISA S71.04 szerint), Gáz ellenálló osztály 3C4 (IEC 60721-3-3 szerint), Por ellenálló osztály 3S4 (IEC 60721-3-3 szerint), Homok ellenálló osztály 3S4 (IEC 60721-3-3 szerint), Só ellenálló 2-es szint (IEC 68252 szerint), Penészgomba ellenálló osztály 3B2 (IEC 60721-3-3 szerint), Gomba spóra ellenálló osztály 3B2 (IEC 60721-3-3 szerint)
Környezeti hőmérsékleti tartomány tároláshoz: -40...85 °C
Környezeti hőmérsékleti tartomány működéshez: -25...60 °C
Relatív páratartalom: 5...95% 55 °C-on, kondenzáció nélkül
Védő kezelés: Konformal bevonat
Működési tengerszint feletti magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
