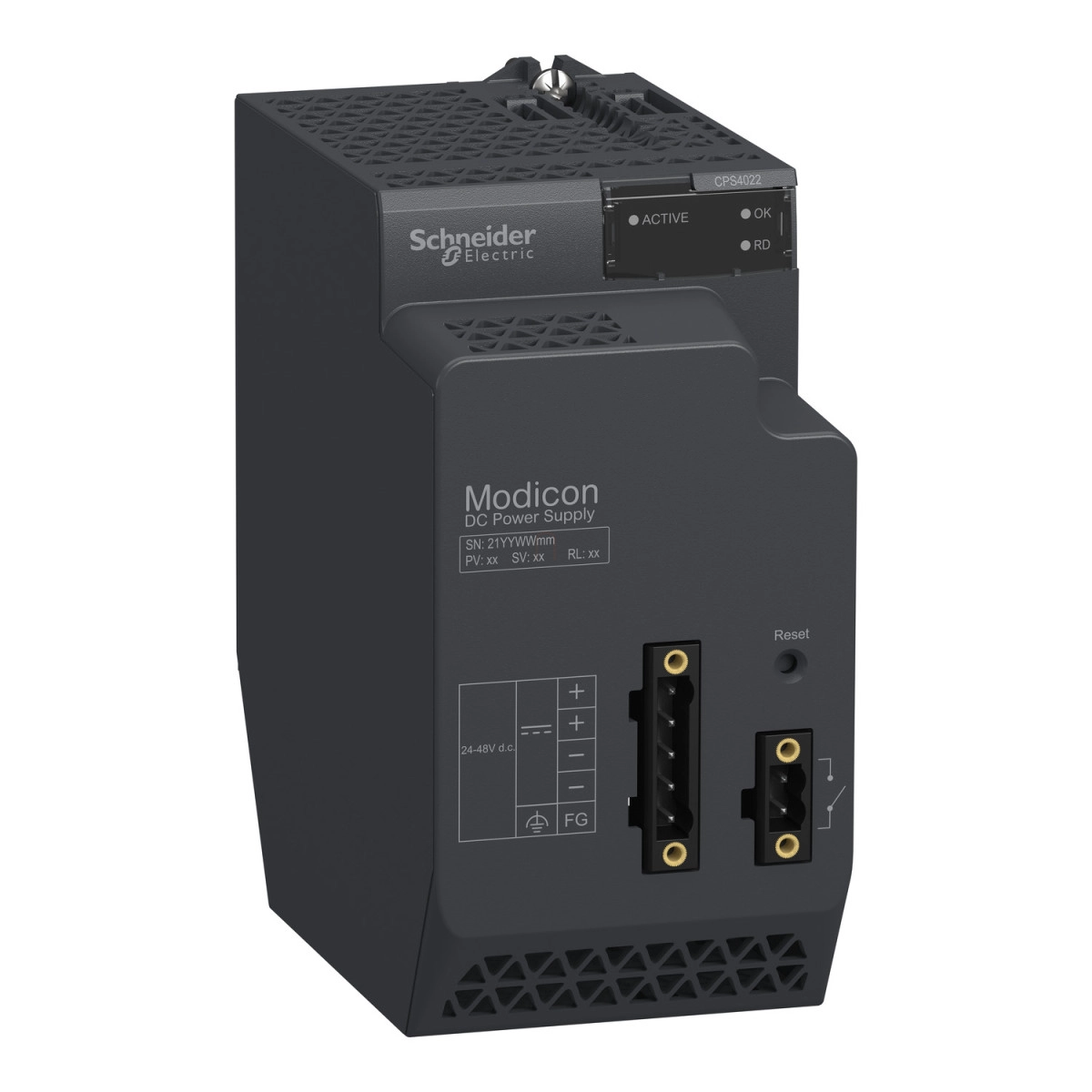

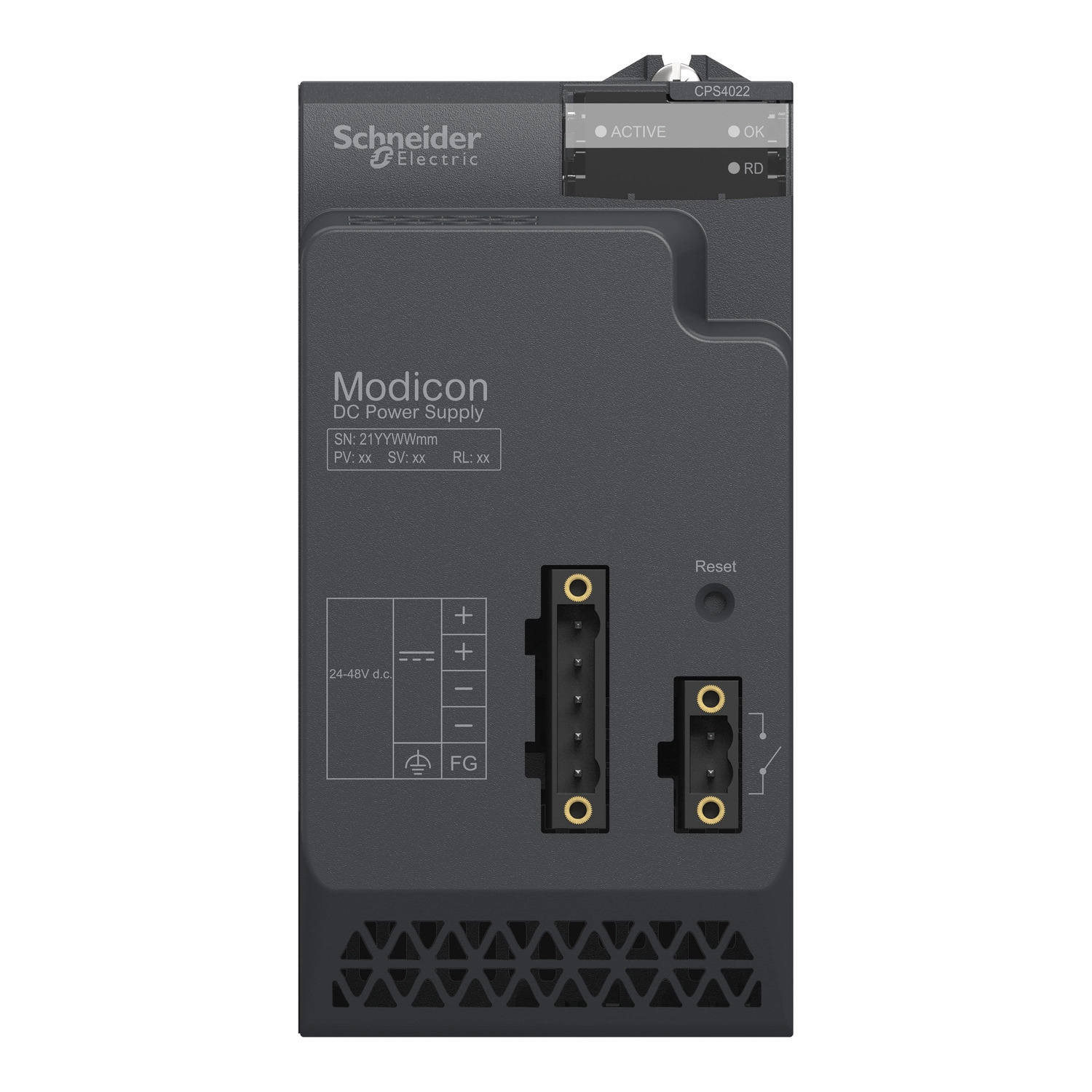

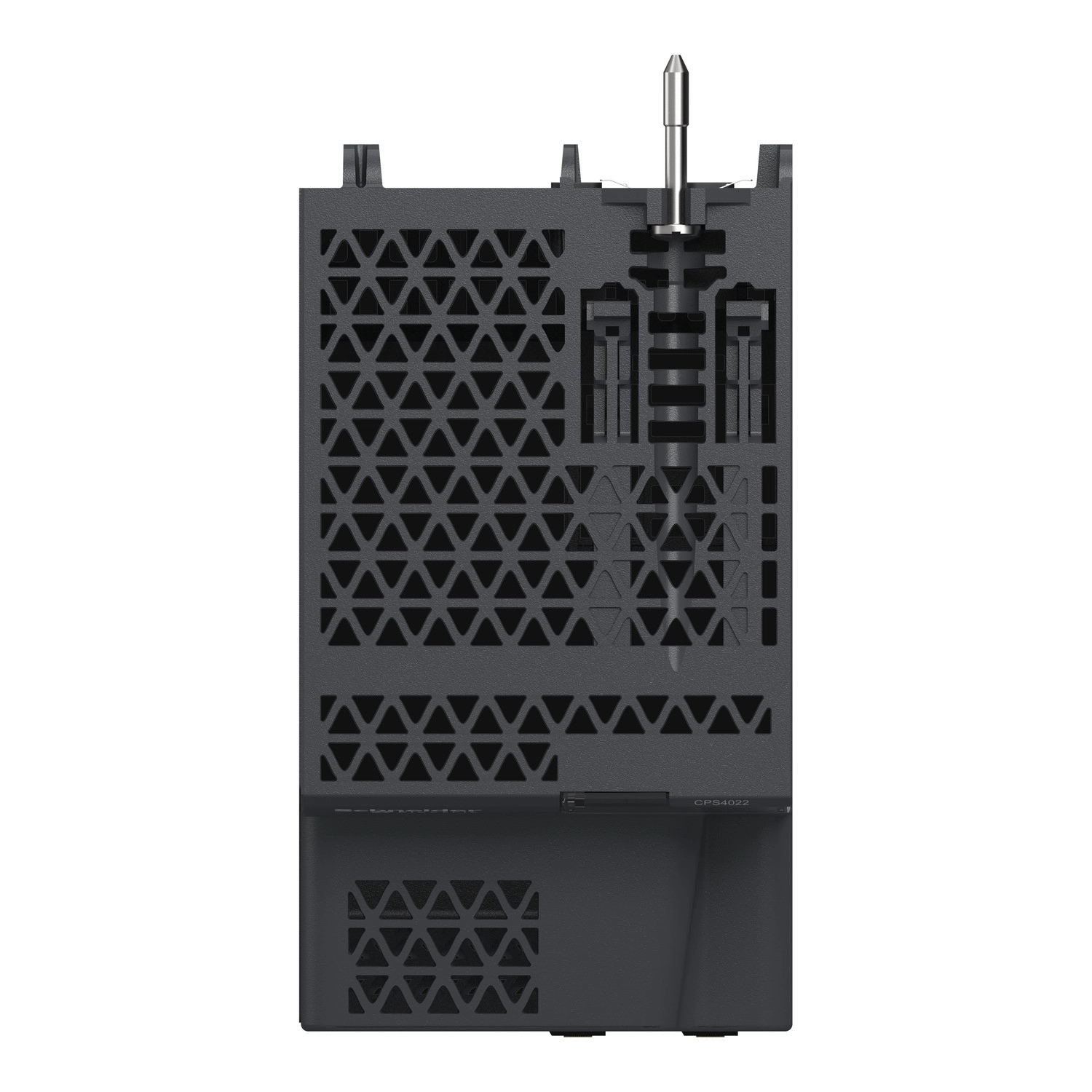

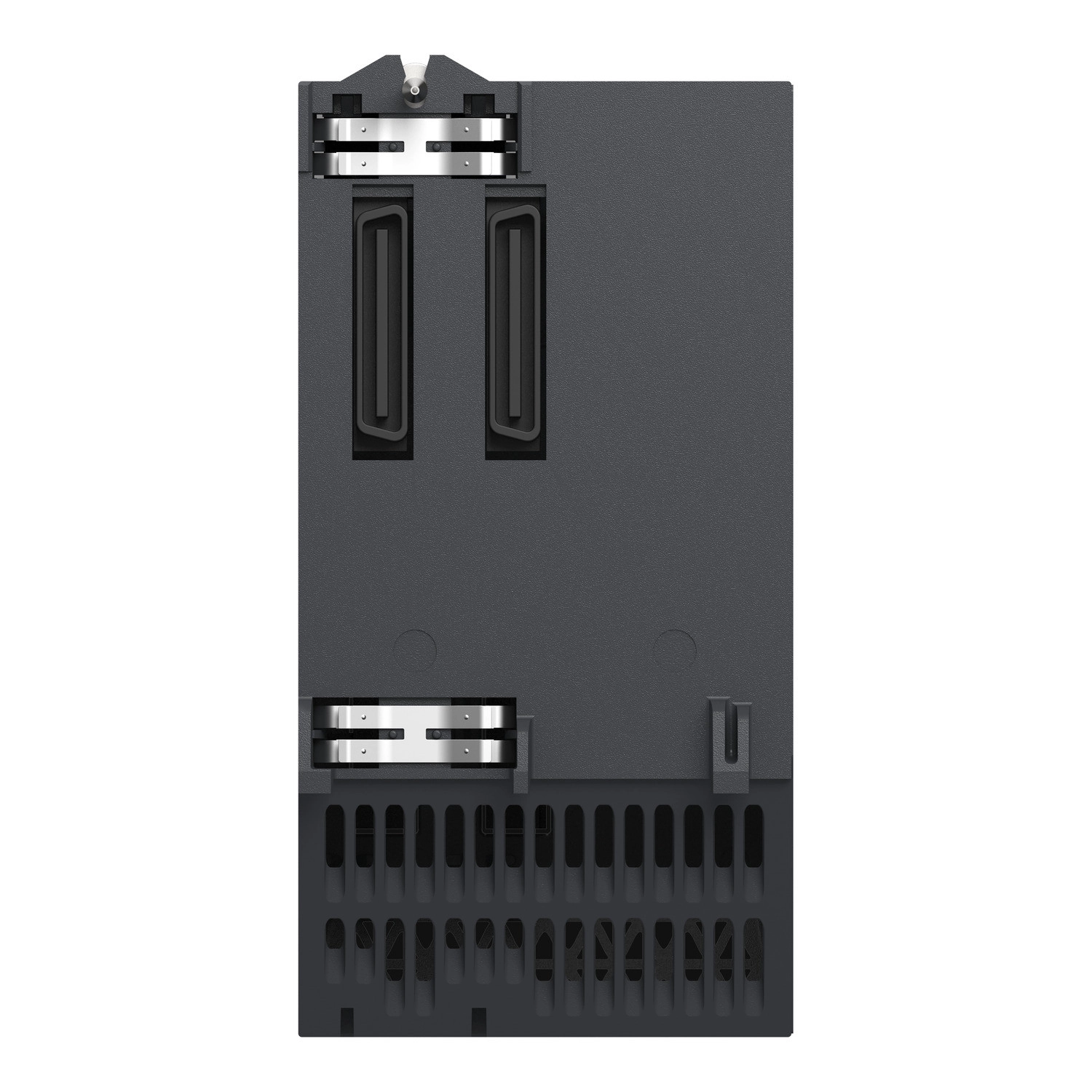

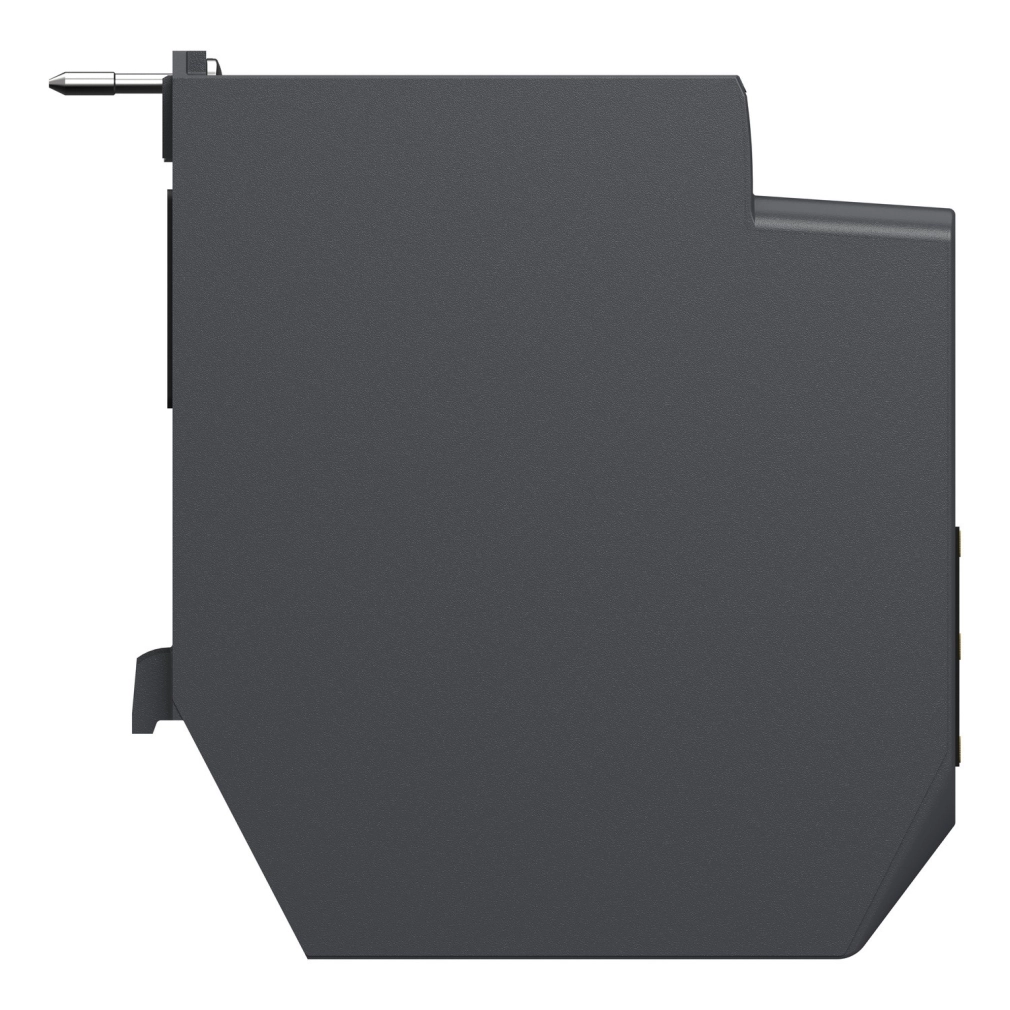

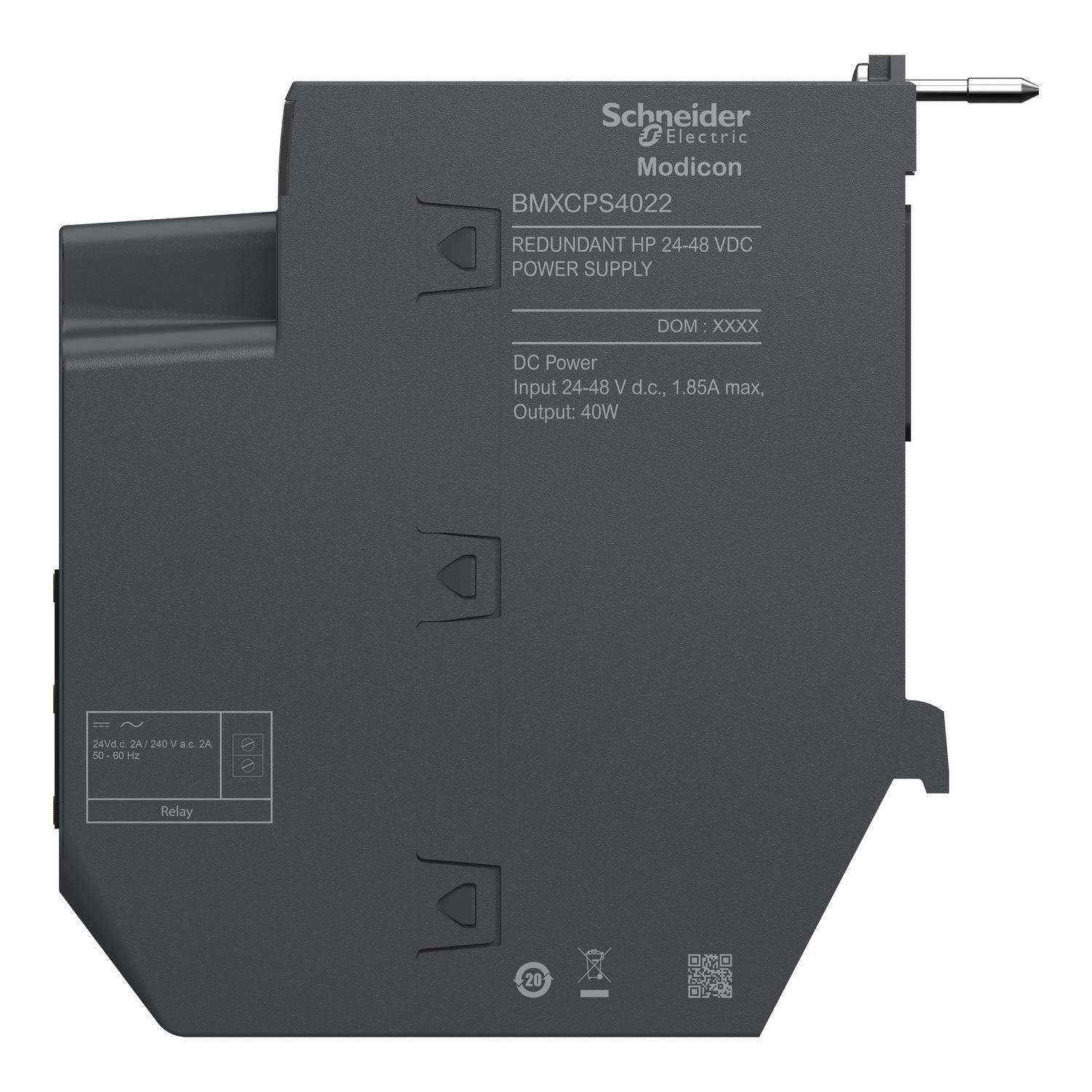

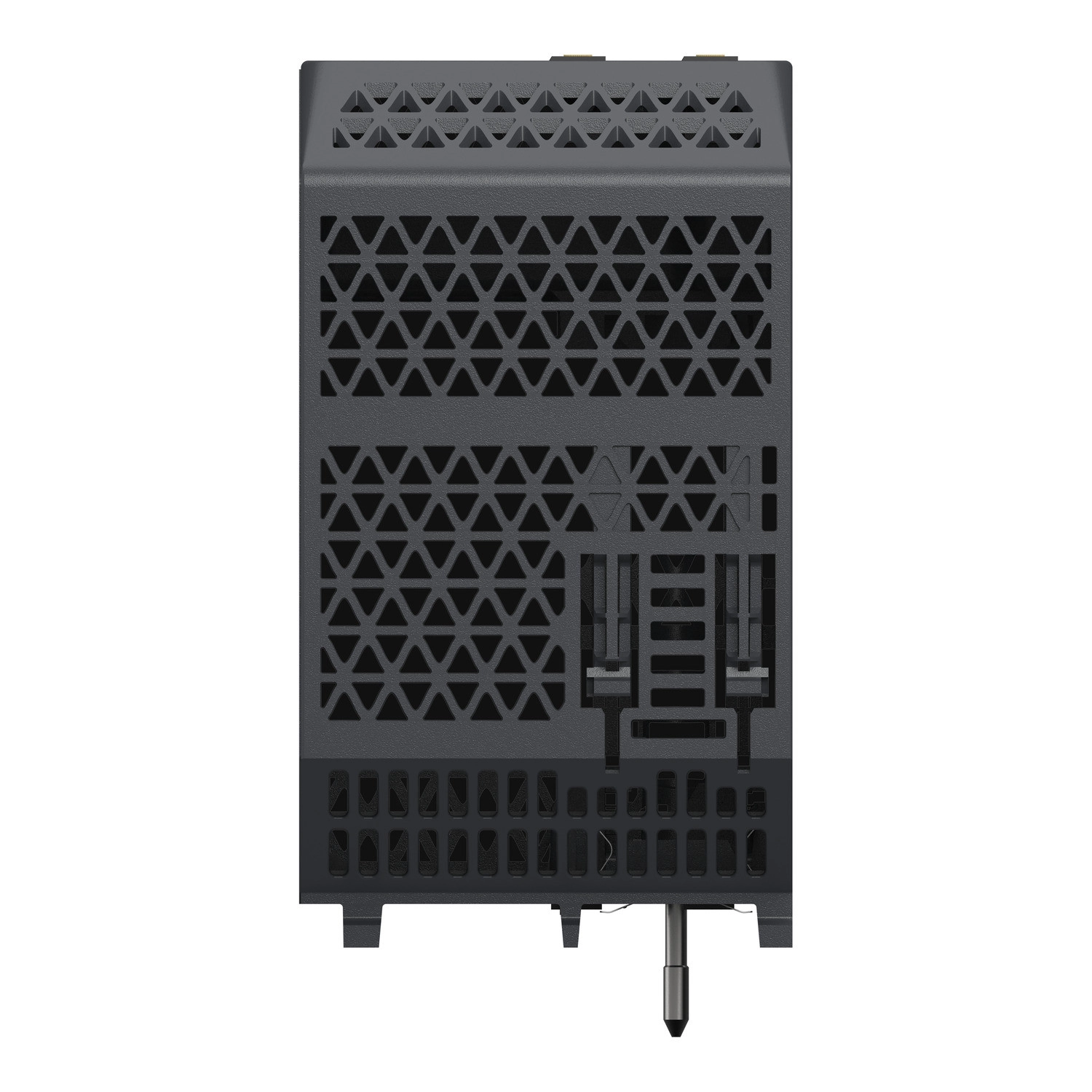

Schneider Electric Modicon X80 - BMXCPS4022 - tápegység, redundáns, 24…48 VDC, 40W
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXCPS4022 tápmodul az összes Modicon X80 backplane-nel kompatibilis, és fejlett diagnosztikai képességekkel rendelkezik. A hálózaton keresztül elérhető diagnosztikai funkciók között megtalálható a redundancia információ, redundancia teszt, hőmérséklet-érzékelés, hátralévő élettartam és üzemidő ellenőrzés is. A modul 18-62,4V bemeneti feszültségtartományban működőképes, és három állapotjelző LED-del van felszerelve a könnyű státusz-ellenőrzéshez: egy zöld LED jelzi a feszültségek jelenlétét (OK), egy másik a redundancia megfelelő működését, a harmadik pedig a tápegység általános állapotát. A hidegindításhoz RESET nyomógomb áll rendelkezésre.
A BMXCPS4022 két különböző kimeneti feszültséget biztosít: 18W 3,3V DC-t az I/O modulok logikai tápellátásához (0-60°C hőmérséklettartományban), valamint 40W 24V DC-t az I/O modulok és a processzor tápellátásához, amennyiben a 3,3V-os kimenet nincs terhelve. A szekunder áramkörök teljes körű védelemmel rendelkeznek túlterhelés, túlfeszültség és rövidzár ellen. A modul 5,5A áramot biztosít a 3,3V DC-s I/O modul logikai tápellátásához, és 1,67A-t a 24V DC-s I/O modul és processzor tápellátásához. A maximális teljesítmény-disszipáció 8,5W. Az egység IP20 védettséggel rendelkezik.
A tápegység kiváló elektromos paraméterekkel büszkélkedik: minimum 100 MOhm szigetelési ellenállással a primer/föld és primer/szekunder között, 1500V dielektromos szilárdsággal, valamint 1 ms-os mikrokiesés-immunitással. A készülék 0-60°C környezeti üzemi hőmérsékleten és 10-95% közötti relatív páratartalom mellett (kondenzáció nélkül) használható. A két csatlakozó - egy 2 tűs riasztórelé és egy 5 tűs tápellátás, védőföld - lehetővé teszi az egyszerű elektromos bekötést. A készülékek közötti maximális kábeltávolság 10-15 méter. A BMXCPS4022 megfelel a 2014/35/EU kisfeszültségi és a 2014/30/EU elektromágneses kompatibilitásra vonatkozó irányelveknek, valamint az IEC 60721-3-3 szabvány 3C3 és 3C4 környezeti előírásainak.
Schneider Electric Modicon X80 - BMXCPS4022 -tápegység, redundáns, 24…48 VDC, 40W műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Tápegység modul
Backplane kompatibilitás: Minden backplane
Hálózaton keresztül elérhető fejlett diagnosztika: Redundancia információ, Redundancia teszt, Hőmérséklet érzékelés, Hátralévő élettartam, Üzemidő
Primer feszültség: 24...48 V
Tápáramkör típusa: DC
Szekunder teljesítmény: 18 W 3,3 V DC 0…60 °C I/O modul logikai tápellátás, 40 W 24 V DC 0…60 °C I/O modul tápellátás és processzor ha 3,3 V nincs terhelve
Kiegészítő információk
Primer feszültséghatár: 18...62,4 V
Bemenő áram: 1,9 A 24 V, 1 A 48 V
Bekapcsolási áram: 60 A 48 V, 60 A 24 V
I²t aktiváláskor: 0,4 A².s 24 V, 1,9 A².s 48 V
It aktiváláskor: 0,05 A.s 24 V, 0,08 A.s 48 V
MTBF megbízhatóság: 752000 H
Védelem típusa: Belső biztosíték nem hozzáférhető primer áramkörhöz, Túlterhelés elleni védelem szekunder áramkörhöz, Túlfeszültség elleni védelem szekunder áramkörhöz, Rövidzár elleni védelem szekunder áramkörhöz
Áram szekunder feszültségnél: 5,5 A 3,3 V DC I/O modul logikai tápellátás, 1,67 A 24 V DC I/O modul tápellátás és processzor
Maximális teljesítmény disszipáció W-ban: 8,5 W
Állapot LED: 1 LED (zöld) feszültségek jelenléte (OK), 1 LED (zöld) redundancia OK, 1 LED (zöld) tápegység állapot
Vezérlés típusa: RESET nyomógomb hidegindítás
Elektromos csatlakozás: 1 csatlakozó 2 tű(s) riasztórelé, 1 csatlakozó 5 tű(s) tápellátás, védőföld
Maximum kábel távolság eszközök között: 10 m, 15 m
Környezet
Szigetelési ellenállás: >= 100 MOhm primer/föld, >= 100 MOhm primer/szekunder
Dielektromos szilárdság: 1500 V primer/föld, 1500 V primer/szekunder
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses kompatibilitás
Környezeti jellemző: 3C3 megfelel az IEC 60721-3-3 előírásainak, 3C4 megfelel az IEC 60721-3-3 előírásainak
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet működéshez: 0…60 °C
Relatív páratartalom: 10…95 % kondenzáció nélkül
