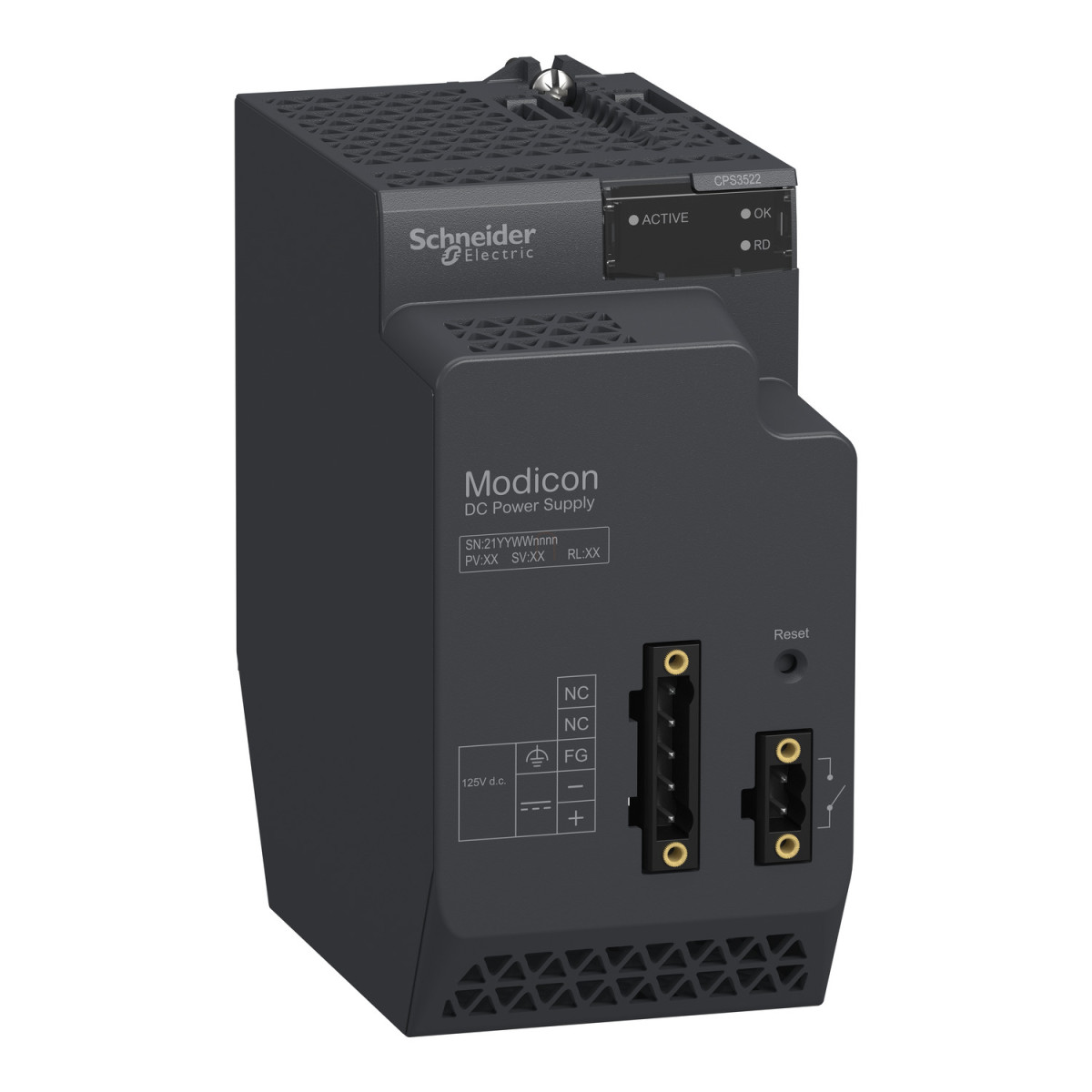

A Schneider Electric BMXCPS3522 egy rendkívül megbízható, redundáns tápellátási modul a Modicon X80 termékcsaládhoz, amely kiváló teljesítményével és fejlett diagnosztikai képességeivel tökéletes választás kritikus ipari alkalmazásokhoz. Ez a 125V DC bemeneti feszültséggel működő tápegység biztosítja a szükséges energiát az I/O modulok és processzor zavartalan működéséhez még a legkiélezettebb ipari környezetben is.
A BMXCPS3522 tápmodul műszaki paraméterei kifejezetten ipari alkalmazásokra optimalizáltak. A 125V DC primer tápfeszültséggel (100-150V DC működési tartománnyal) rendelkező egység kétféle kimenettel szolgálja a rendszer energiaellátását: 18W teljesítményű 3,3V DC kimenet az I/O modulok logikai tápellátásához és 40W teljesítményű 24V DC kimenet az I/O modulok és a processzor tápellátásához. A bementi áram 600 mA, a bekapcsolási áramlökés 60A, míg a modul teljes disszipált teljesítménye mindössze 8,5W. A tápegység kiemelkedő, 830000 órás MTBF (meghibásodások közötti átlagos idő) értékkel rendelkezik, ami rendkívüli üzembiztosságot garantál.
A fejlett diagnosztikai és üzembiztonsági funkciók teszik igazán különlegessé a BMXCPS3522 tápmodult. A redundáns kialakítás mellett részletes diagnosztikai adatokat szolgáltat a hálózaton keresztül, többek között az üzemidőről, hőmérsékletről, várható élettartamról és redundancia állapotról. A modul háromféle LED-del jelzi a működési állapotokat: zöld LED a feszültség jelenlétét (OK), zöld LED a redundancia megfelelő működését, valamint zöld LED a tápellátás állapotát. A biztonságot többrétegű védelmi rendszer garantálja, amely magában foglal belső, nem hozzáférhető biztosítékot a primer áramkörhöz, valamint túlterhelés, túlfeszültség és rövidzár elleni védelmet a szekunder áramkörökhöz. A hidegindításhoz RESET nyomógomb áll rendelkezésre. Az elektromos csatlakozást két külön csatlakozó biztosítja: egy 2-tűs riasztó relé csatlakozó és egy 5-tűs tápellátási/védőföldelési csatlakozó.
A modul környezeti paraméterek tekintetében is kimagasló teljesítményt nyújt. Az IP20 védettségű készülék 0-60°C üzemi hőmérsékleten működőképes, tárolási hőmérséklettartománya -40 és +85°C között van, relatív páratartalomtűrése 10-95% (kondenzáció nélkül). Megfelel a 2014/35/EU kisfeszültségű és a 2014/30/EU elektromágneses kompatibilitási irányelveknek, valamint az IEC 60721-3-3 szabvány szerinti 3C3 és 3C4 környezeti besorolásnak. A modul különleges tulajdonságai közé tartozik az 1 ms-os mikroszünettűrés és a kimagasló dielektrikus szilárdság (1500V primer/szekunder és primer/föld között, valamint 2300V primer/szekunder szenzor tápellátás esetén). A kompakt kialakítású modul nettó tömege 0,61 kg, így könnyen integrálható bármely Modicon X80 rendszerbe, és valamennyi háttérsíkkal kompatibilis.
Schneider Electric Modicon X80 - BMXCPS3522 -redundant power supply module - 125 V DC műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Terméktípus: Tápegység modul
Háttérsík kompatibilitás: Minden háttérsínnel kompatibilis
Fejlett diagnosztika hálózaton keresztül
Üzemidő tartam
Hőmérséklet érzékelés
Fennmaradó élettartam
Redundancia információk
Redundancia teszt
Elektromos jellemzők
Primer feszültség: 125 V
Tápellátás típusa: DC
Primer feszültség határértékek: 100...150 V
Bemeneti áram: 600 mA 125 V-nál
Bekapcsolási áramlökés: 60 A 125 V-nál
I²t bekapcsoláskor: 2,5 A².s 125 V-nál
It bekapcsoláskor: 0,09 A.s 125 V-nál
Szekunder teljesítmény: 18 W 3,3 V DC 0...60 °C I/O modul logikai tápellátás
40 W 24 V DC 0...60 °C I/O modul tápellátás és processzor, ha 3,3 V nincs terhelve
Áram szekunder feszültségen: 1,67 A 24 V DC I/O modul tápellátás és processzor
5 A 3,3 V DC I/O modul logikai tápellátás
Maximális teljesítmény disszipáció: 8,5 W
Védelem
Védelmi típus: Belső biztosíték nem hozzáférhető a primer áramkörhöz
Túlterhelés védelem a szekunder áramkörhöz
Túlfeszültség védelem a szekunder áramkörhöz
Rövidzár védelem a szekunder áramkörhöz
Jelzések és vezérlés
Állapotjelző LED-ek: 1 LED (zöld) feszültségek jelenléte (OK)
1 LED (zöld) redundancia OK
1 LED (zöld) tápegység állapot
Vezérlés típusa: RESET nyomógomb hidegindításhoz
Csatlakozás és szigetelés
Elektromos csatlakozás: 1 csatlakozó 2 tűs riasztó relé
1 csatlakozó 5 tűs tápellátás, védőföld
Szigetelési ellenállás: >= 100 MOhm primer/föld
>= 100 MOhm primer/szekunder
Környezeti feltételek
IP védettségi szint: IP20
Mikroszünet tűrés: 1 ms
Dielektrikus szilárdság: 1500 V primer/szekunder I/O modul logikai tápellátás
1500 V primer/szekunder I/O modul tápellátás és processzor
2300 V primer/szekunder szenzor tápellátás
1500 V primer/föld
Működési hőmérséklet: 0...60 °C
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 10...95% kondenzáció nélkül
Megfelelőségek és tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségű irányelv
2014/30/EU - elektromágneses összeférhetőség
Környezeti besorolás: 3C3 megfelel az IEC 60721-3-3 szabványnak
3C4 megfelel az IEC 60721-3-3 szabványnak
Fizikai jellemzők
MTBF megbízhatóság: 830000 óra
Nettó tömeg: 0,61 kg
