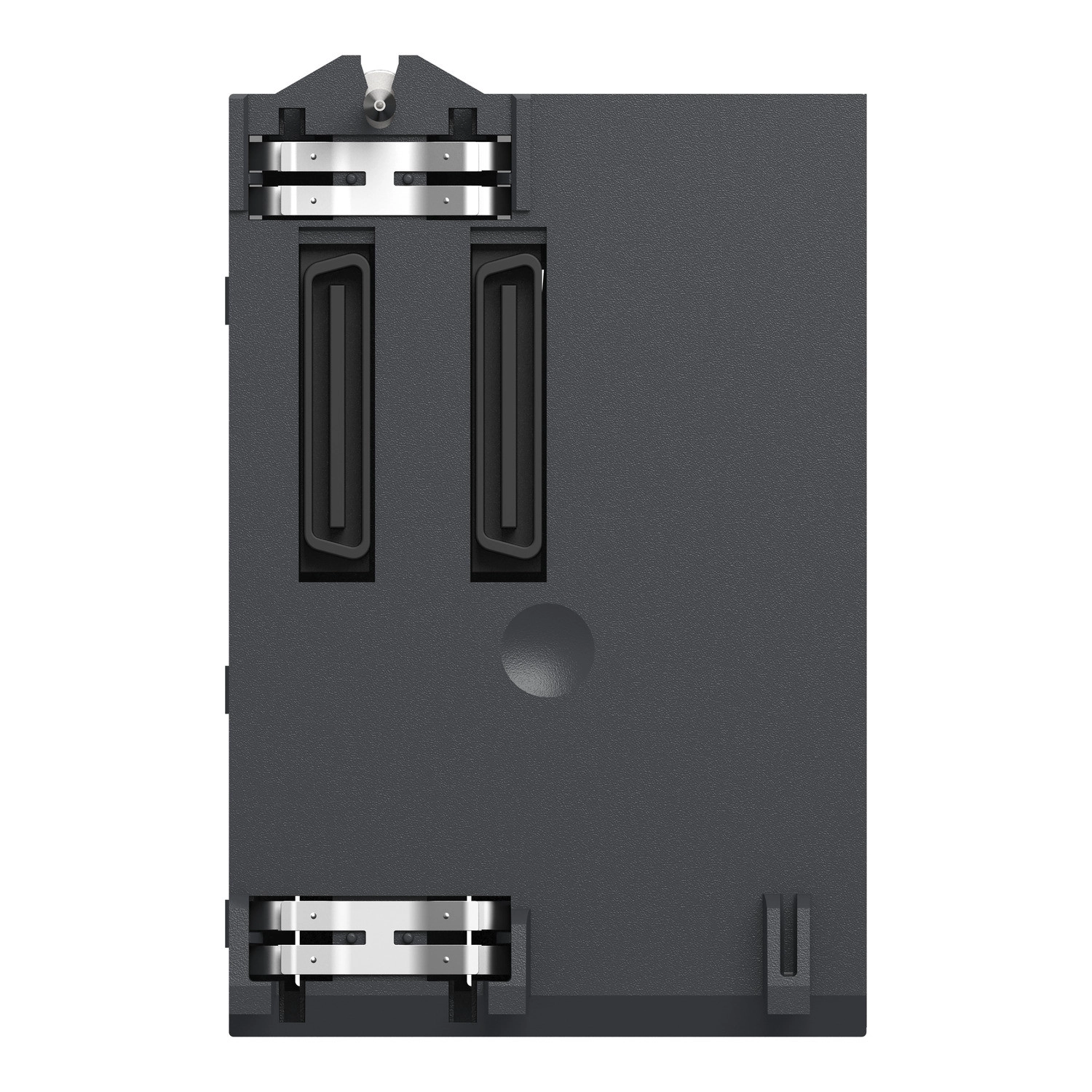

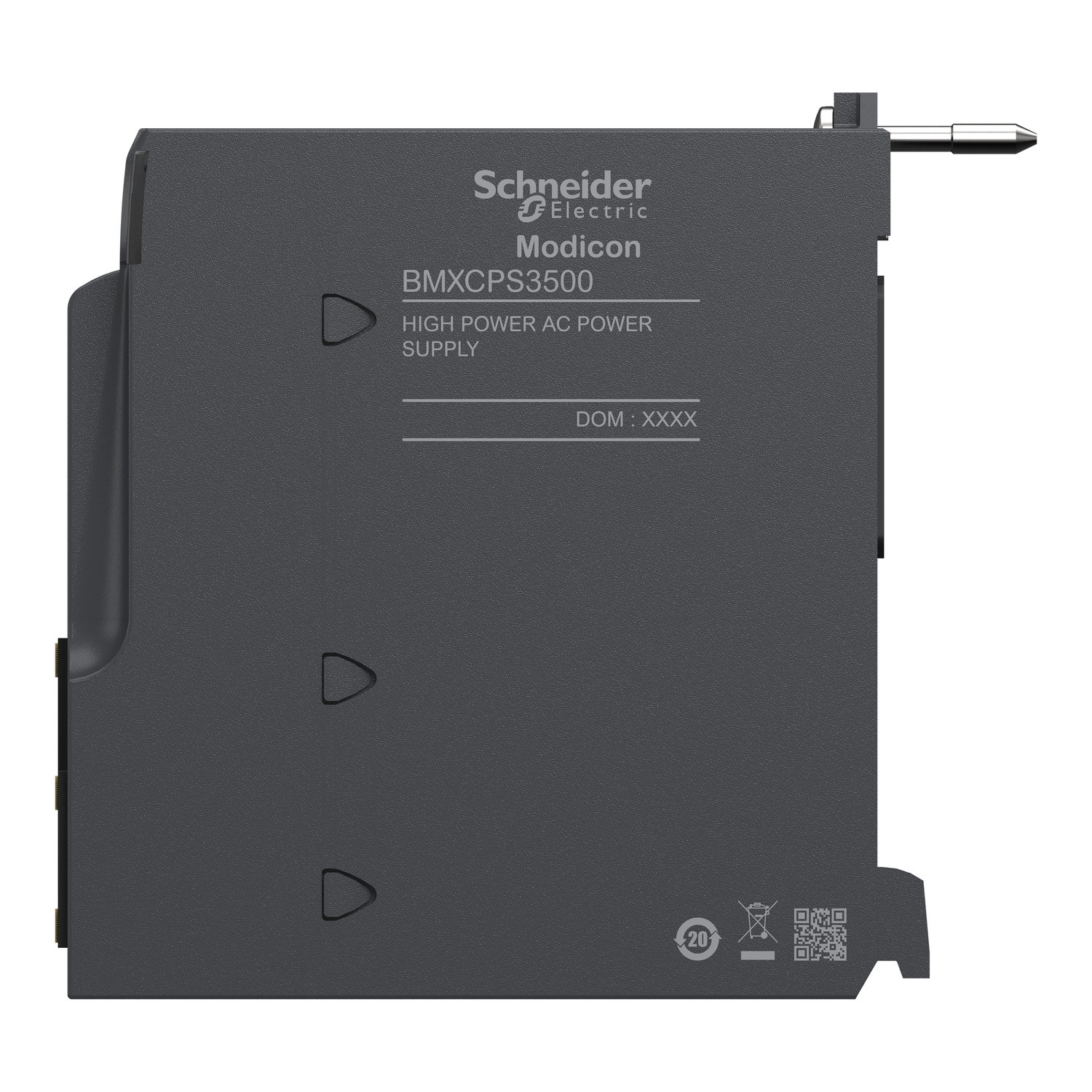

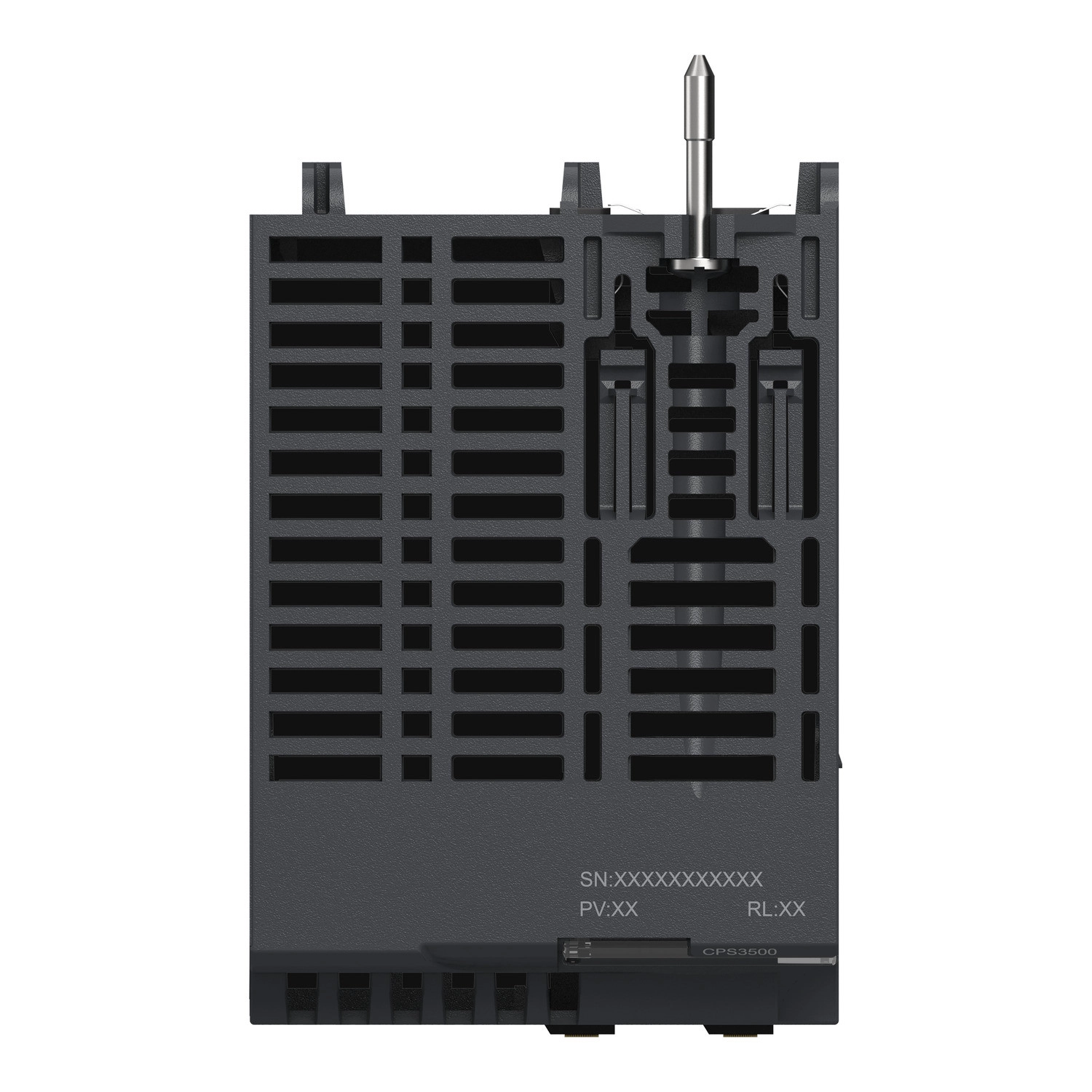

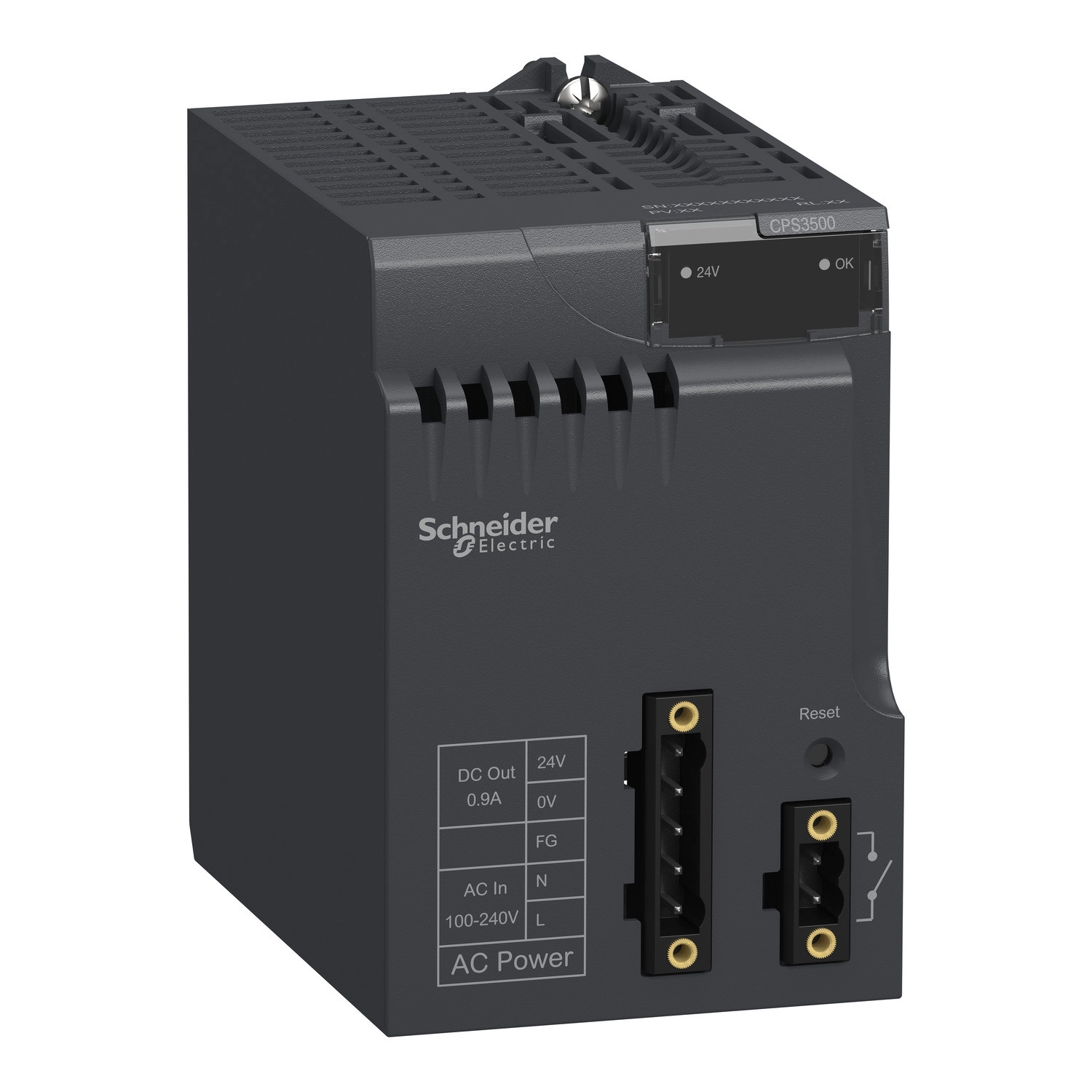

A Schneider Electric BMXCPS3500 tápegység modul a Modicon X80 termékcsaládba tartozó, nagy teljesítményű energiaellátó komponens, amely ipari automatizálási rendszerek megbízható működését biztosítja. Ez a 36W teljesítményű tápegység 100-240V AC feszültségtartományban működik, így rugalmasan alkalmazható különböző országok hálózati feszültségeivel.
A BMXCPS3500 tápegység modul sokoldalú energiaellátást nyújt az ipari vezérlőrendszerek számára: 15W 3,3V DC feszültséget biztosít az I/O modulok logikai áramköreinek, 31,2W 24V DC feszültséget az I/O modulok és processzorok számára, valamint 21,6W 24V DC feszültséget a szenzorok táplálásához. Ez a konfiguráció lehetővé teszi a különböző rendszerelemek megfelelő energiaellátását egyetlen tápmodulból. A tápegység nem kompatibilis a BMEXBP..02 hátlappal, amit a telepítés tervezésekor figyelembe kell venni. Az áramköri védelem szempontjából kimagasló biztonságot nyújt: a szekunder áramkörök túlterhelés, túlfeszültség és rövidzár ellen védettek, biztosítva a csatlakoztatott berendezések hosszú távú, zavarmentes működését.

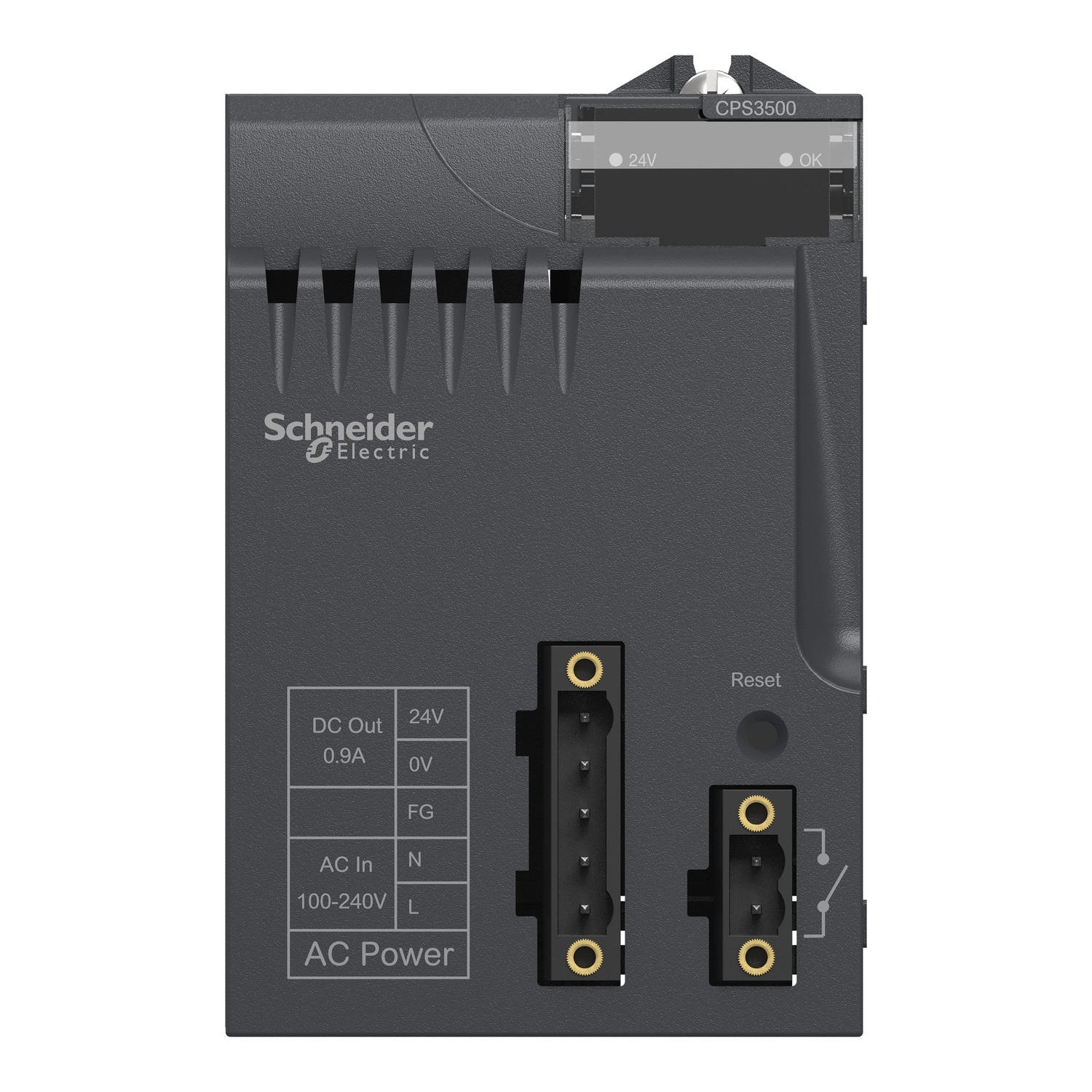

A BMXCPS3500 magas szintű működési megbízhatóságát a 4300000 órás MTBF érték is alátámasztja. A tápegység állapotát két LED jelzi: egy zöld LED a rack feszültség megfelelőségét, egy másik zöld LED pedig a szenzor feszültséget mutatja. Az elektromos csatlakozáshoz a modul egy 2 tűs csatlakozót kínál a riasztó relé számára, valamint egy 5 tűs csatlakozót a hálózati tápellátás, védőföld és a 24V DC szenzor bemenet számára. A tápegység modul magas szintű szigetelést biztosít, legalább 100 MOhm ellenállással a primer/föld és a primer/szekunder viszonylatban. A termék rendelkezik RESET nyomógombbal is, amely hidegindítást tesz lehetővé. A szekunder feszültségen elérhető áramok: 0,9A a 24V DC szenzor tápellátáshoz, 1,3A a 24V DC I/O modul és processzor tápellátáshoz, valamint 4,5A a 3,3V DC I/O modul logikai tápellátáshoz.
A BMXCPS3500 tápegység modul IP20 védelmi fokozattal rendelkezik, működési hőmérséklettartománya 0-60°C, tárolási hőmérséklettartománya pedig -40-85°C. A termék 5-95% relatív páratartalom mellett működőképes 55°C-on, kondenzáció nélkül. A modul megfelel a 2014/35/EU kisfeszültségi és a 2014/30/EU elektromágneses kompatibilitási irányelveknek, ami bizonyítja a magas európai minőségi és biztonsági szabványoknak való megfelelést. A tápegység 0-2000 m tengerszint feletti magasságig teljes teljesítménnyel működik, 2000-5000 m között pedig csökkentett teljesítménnyel használható. A BMXCPS3500 kiemelkedő dielektromos szilárdsággal rendelkezik: 1500V a primer/szekunder I/O modul logikai tápellátás és a primer/szekunder I/O modul és processzor tápellátás között, 2300V a primer/szekunder szenzor tápellátás között, valamint 1500V a primer/föld és 500V a 24V szenzor kimenet/föld között. A modul kiváló rezgésállósággal (3 gn) és ütésállósággal (30 gn) is rendelkezik, ami biztosítja a megbízható működést még ipari környezetben is.
Schneider Electric Modicon X80 - BMXCPS3500 -tápegység, 115...230 VAC, 36W műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: Tápegység modul
Hátlap kompatibilitás: Nem kompatibilis a BMEXBP..02 típussal
Primer feszültség: 100...240 V
Tápáramkör típusa: AC
Szekunder teljesítmény
15 W 3,3 V DC I/O modul logikai tápellátás
31,2 W 24 V DC I/O modul tápellátás és processzor
21,6 W 24 V DC szenzor tápellátás
Kiegészítő adatok
Primer feszültség határértékek: 85...264 V
Hálózati frekvencia: 50/60 Hz
Hálózati frekvencia határértékek: 47...63 Hz
Látszólagos teljesítmény: 0,12 kVA
Bemeneti áram:
0,52 A 240 V
1,04 A 115 V
Bekapcsolási áramlökés:
30 A 120 V
60 A 240 V
I²t aktiválásnál:
1 A².s 120 V
3 A².s 240 V
It aktiválásnál:
0,05 A.s 120 V
0,07 A.s 240 V
MTBF megbízhatóság: 4300000 óra
Védelem
Védelem típusa:
Nem hozzáférhető belső biztosíték a primer áramkör számára
Túlterhelés védelem a szekunder áramkörhöz
Túlfeszültség védelem a szekunder áramkörhöz
Rövidzár védelem a szekunder áramkörhöz
Áram a szekunder feszültségen
0,9 A 24 V DC szenzor tápellátás
1,3 A 24 V DC I/O modul tápellátás és processzor
4,5 A 3,3 V DC I/O modul logikai tápellátás
Maximális teljesítményveszteség: 8,5 W
Állapotjelzés és vezérlés
Állapotjelző LED:
1 LED (zöld) rack feszültség OK
1 LED (zöld) szenzor feszültség
Vezérlés típusa: RESET nyomógomb hidegindítás
Elektromos csatlakozás
1 csatlakozó 2 tűs (riasztó relé)
1 csatlakozó 5 tűs (hálózati tápellátás, védőföld, 24 V DC bemenet szenzor)
Szigetelési ellenállás
>= 100 MOhm primer/föld
>= 100 MOhm primer/szekunder
Környezeti paraméterek
Mikroszünetek elleni immunitás: 1 ms
Dielektromos szilárdság:
1500 V primer/szekunder I/O modul logikai tápellátás
1500 V primer/szekunder I/O modul tápellátás és processzor
2300 V primer/szekunder szenzor tápellátás
1500 V primer/föld
500 V 24 V szenzor kimenet/föld
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
IP védelmi fokozat: IP20
Irányelvek:
2014/35/EU - kisfeszültségi irányelv
2014/30/EU - elektromágneses kompatibilitás
Környezeti hőmérséklettartomány tároláskor: -40...85 °C
Környezeti hőmérséklettartomány működés közben: 0...60 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Védőkezelés: TC
Üzemi magasság:
0...2000 m
2000...5000 m csökkentett teljesítménnyel
