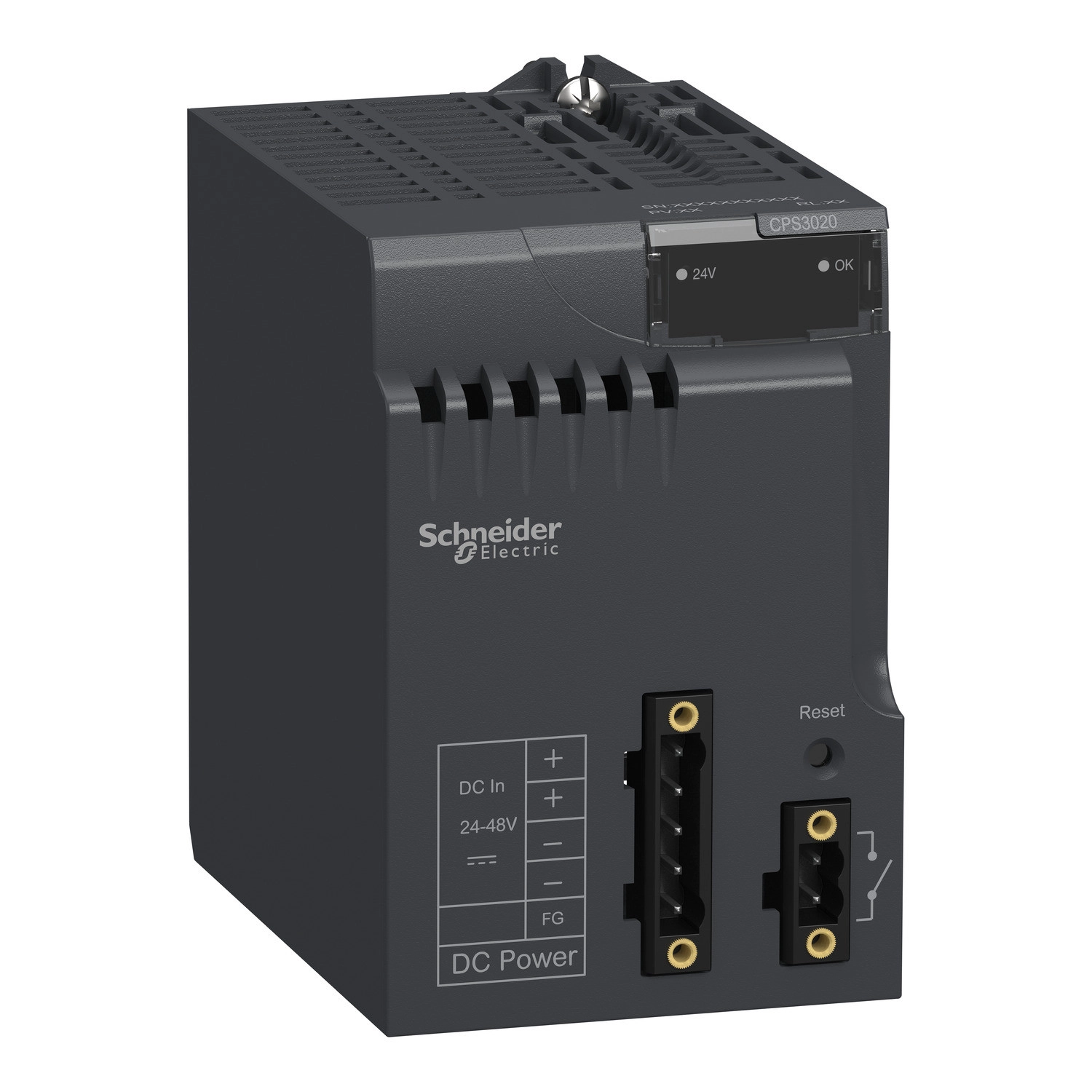

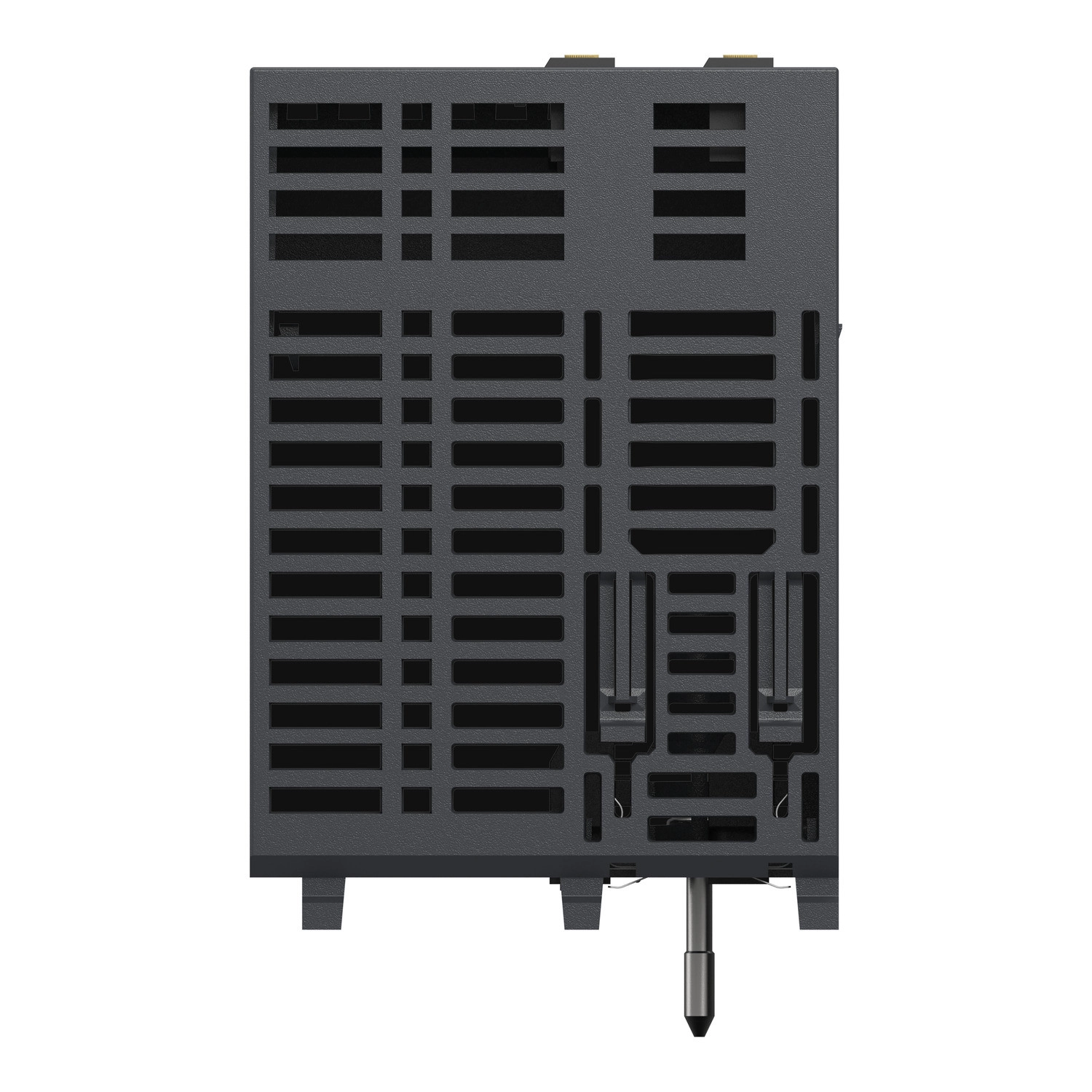

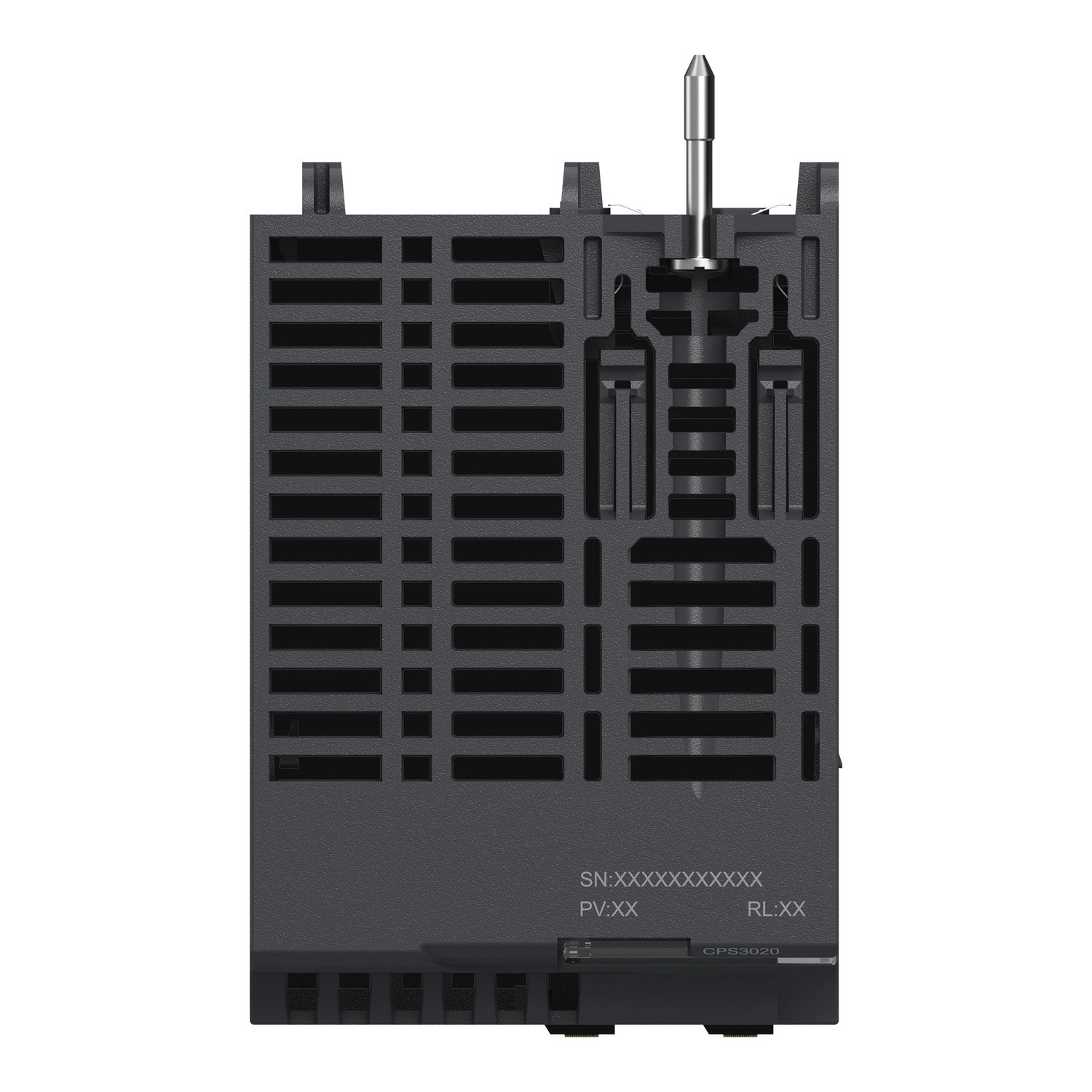

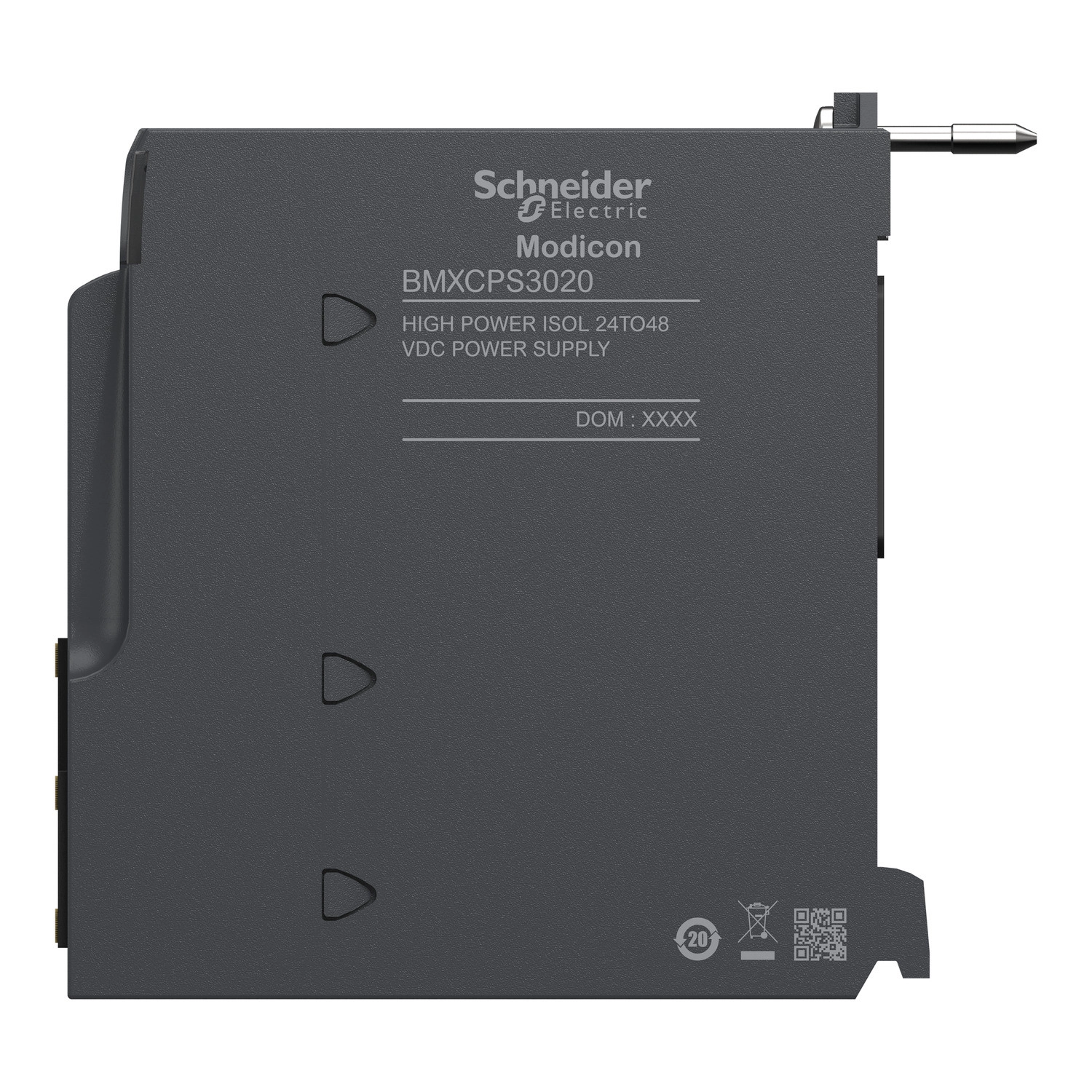

A Schneider Electric BMXCPS3020 egy nagyteljesítményű tápegység modul, amely a Modicon X80 termékcsaládhoz tartozik, és kifejezetten ipari automatizálási rendszerekhez lett kifejlesztve. Ez a DC tápellátású modul 24-48V egyenáramú bemeneti feszültséggel működik, és teljes mértékben galvanikusan leválasztott kialakítású, ami növeli a rendszer biztonságát és megbízhatóságát.
A BMXCPS3020 tápegység elsődleges funkciója, hogy stabil, megbízható tápellátást biztosítson a Modicon X80 PLC rendszerek számára. A modul két különböző szintű kimenetet szolgáltat: 15W teljesítményt 3,3V DC feszültségen az I/O modulok logikai tápellátásához, valamint 31,2W teljesítményt 24V DC feszültségen az I/O modulok és a processzor számára. Ez a kettős tápellátási képesség biztosítja, hogy mind a logikai áramkörök, mind a nagyobb teljesítményt igénylő komponensek megfelelő áramellátást kapjanak. Fontos megjegyezni, hogy ez a tápmodul nem kompatibilis a BMEXBP..02 backplane rendszerekkel, ezt a tervezés során figyelembe kell venni.
A BMXCPS3020 modul kiemelkedő műszaki paraméterekkel rendelkezik. A bemeneti feszültség tartománya széles, 18-62,4V DC között üzemeltethető, ami nagy rugalmasságot biztosít az ipari környezetben. A bemeneti áram 0,83A 48V feszültségnél, illetve 1,65A 24V feszültségnél. A modul kimeneti árama 4,5A a 3,3V-os logikai tápellátáshoz, és 1,3A a 24V-os modul és processzor tápellátáshoz. A bekapcsolási áramlökés 30A 24V-nál és 60A 48V-nál, míg az I²t értéke bekapcsoláskor 1A².s 24V esetén és 3A².s 48V esetén. A maximális teljesítmény-disszipáció 8,5W, ami egy hatékony, alacsony veszteségű eszközre utal. A modul rendkívül magas, 4,6 millió órás MTBF (Mean Time Between Failures) értékkel rendelkezik, ami kiváló megbízhatóságot jelez ipari környezetben való hosszú távú alkalmazásra.
A Schneider Electric BMXCPS3020 több védelmi funkcióval is rendelkezik, amelyek biztosítják a biztonságos működést. A primer körben belső, nem hozzáférhető biztosíték található, míg a 24V-os szenzor tápellátás szekunder körében túlterhelés, túlfeszültség és rövidzárlat elleni védelem is megtalálható. A modul állapotát egy zöld LED jelzi, amely a rack feszültség megfelelő értékét mutatja. A készülék tartalmaz egy RESET nyomógombot is a rendszer hideg újraindításához. Az elektromos csatlakozás két különálló csatlakozóval történik: egy 2 tűs csatlakozóval a riasztórelé számára, és egy 5 tűs csatlakozóval a vonali táplálás és védőföldelés részére. A modul szigetelési ellenállása legalább 10 MOhm a primer/föld és a primer/szekunder körök között, a dielektromos szilárdság pedig 1500V mindkét esetben. A készülék IP20 védelmi osztályba tartozik, 3g rezgésállóságot és 30g ütésállóságot biztosít, ami megfelelővé teszi még a legigényesebb ipari környezetben való használatra is.
BMXCPS3020 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Tápegység modul
Backplane kompatibilitás: Nem kompatibilis a BMEXBP..02 típussal
Primer feszültség: 24...48 V leválasztott
Tápáramkör típusa: DC
Szekunder teljesítmény: 15 W 3.3 V DC I/O modul logikai tápellátás, 31.2 W 24 V DC I/O modul tápellátás és processzor
Kiegészítő műszaki adatok
Primer feszültség határértékek: 18...62.4 V
Bemeneti áram: 0.83 A 48 V esetén, 1.65 A 24 V esetén
Bekapcsolási áram: 30 A 24 V esetén, 60 A 48 V esetén
I²t bekapcsolásnál: 1 A².s 24 V esetén, 3 A².s 48 V esetén
It bekapcsolásnál: 0.2 A.s 24 V esetén, 0.3 A.s 48 V esetén
MTBF megbízhatóság: 4600000 óra
Védelmi típus: Belső biztosíték (nem hozzáférhető) a primer áramkörben, Túlterhelés elleni védelem a szekunder áramkörben 24 V szenzor tápellátásnál, Túlfeszültség elleni védelem a szekunder áramkörben 24 V szenzor tápellátásnál, Rövidzárlat elleni védelem a szekunder áramkörben 24 V szenzor tápellátásnál
Áram a szekunder feszültségen: 1.3 A 24 V DC I/O modul tápellátás és processzor, 4.5 A 3.3 V DC I/O modul logikai tápellátás
Maximum teljesítményveszteség: 8.5 W

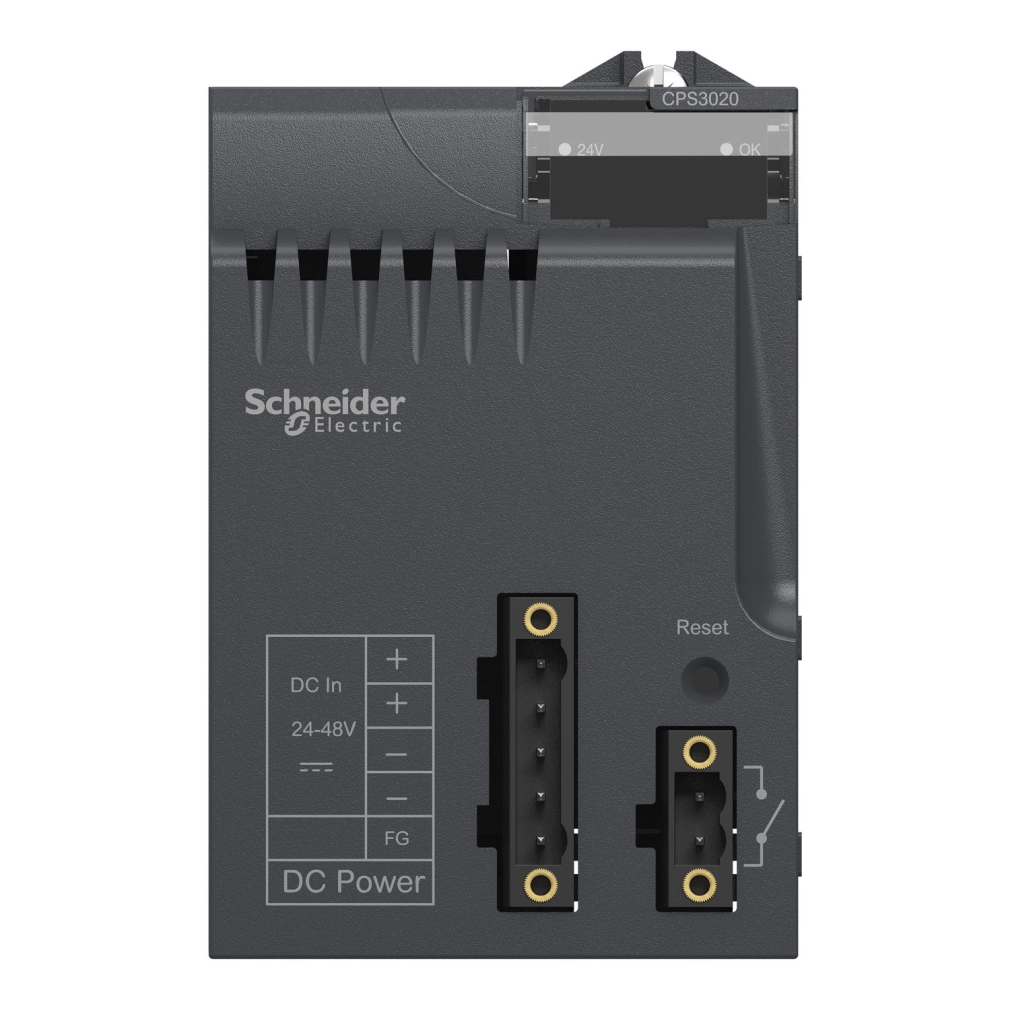

Állapotjelző LED: 1 LED (zöld) rack feszültség OK
Vezérlés típusa: RESET nyomógomb hideg újraindítás

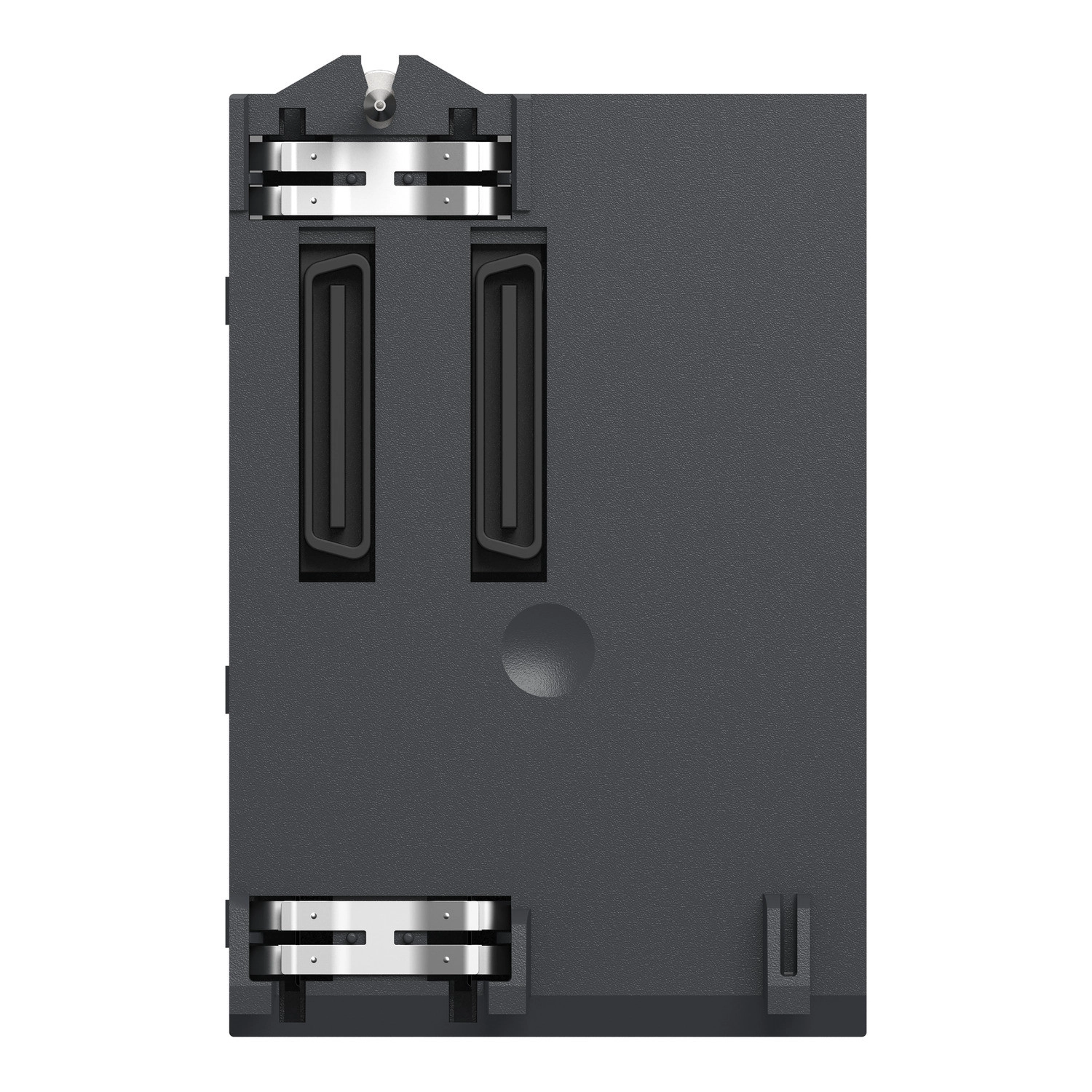

Elektromos csatlakozás: 1 csatlakozó 2 tűs (riasztó relé), 1 csatlakozó 5 tűs (tápellátás, védőföld)
Üzemeltetési feltételek és környezeti paraméterek
Maximum kábelezési távolság eszközök között: 10 m tápellátó kábel réz 1.5 mm², 15 m tápellátó kábel réz 2.5 mm²
Szigetelési ellenállás: >= 10 MOhm primer/föld, >= 10 MOhm primer/szekunder
Mikromegszakítási immunitás: 1 ms
Dielektromos szilárdság: 1500 V primer/föld, 1500 V primer/szekunder
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
IP védettségi fokozat: IP20
Irányelvek: 2014/35/EU - kisfeszültségi direktíva, 2014/30/EU - elektromágneses kompatibilitás
Tárolási környezeti hőmérséklet: -40...85 °C
Működési környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95 % 55 °C-on kondenzáció nélkül
Védőkezelés: TC
Működési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Fizikai jellemzők
Nettó tömeg: 0.34 kg
