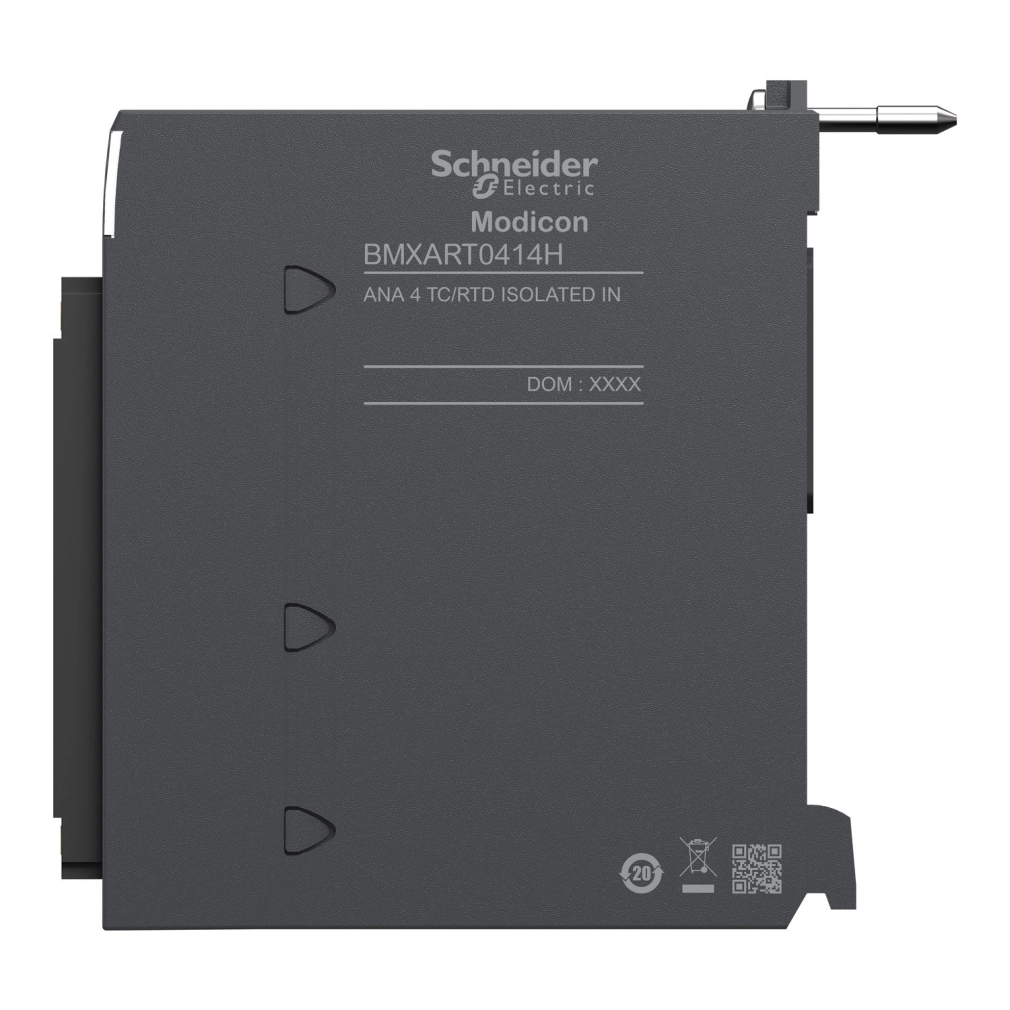

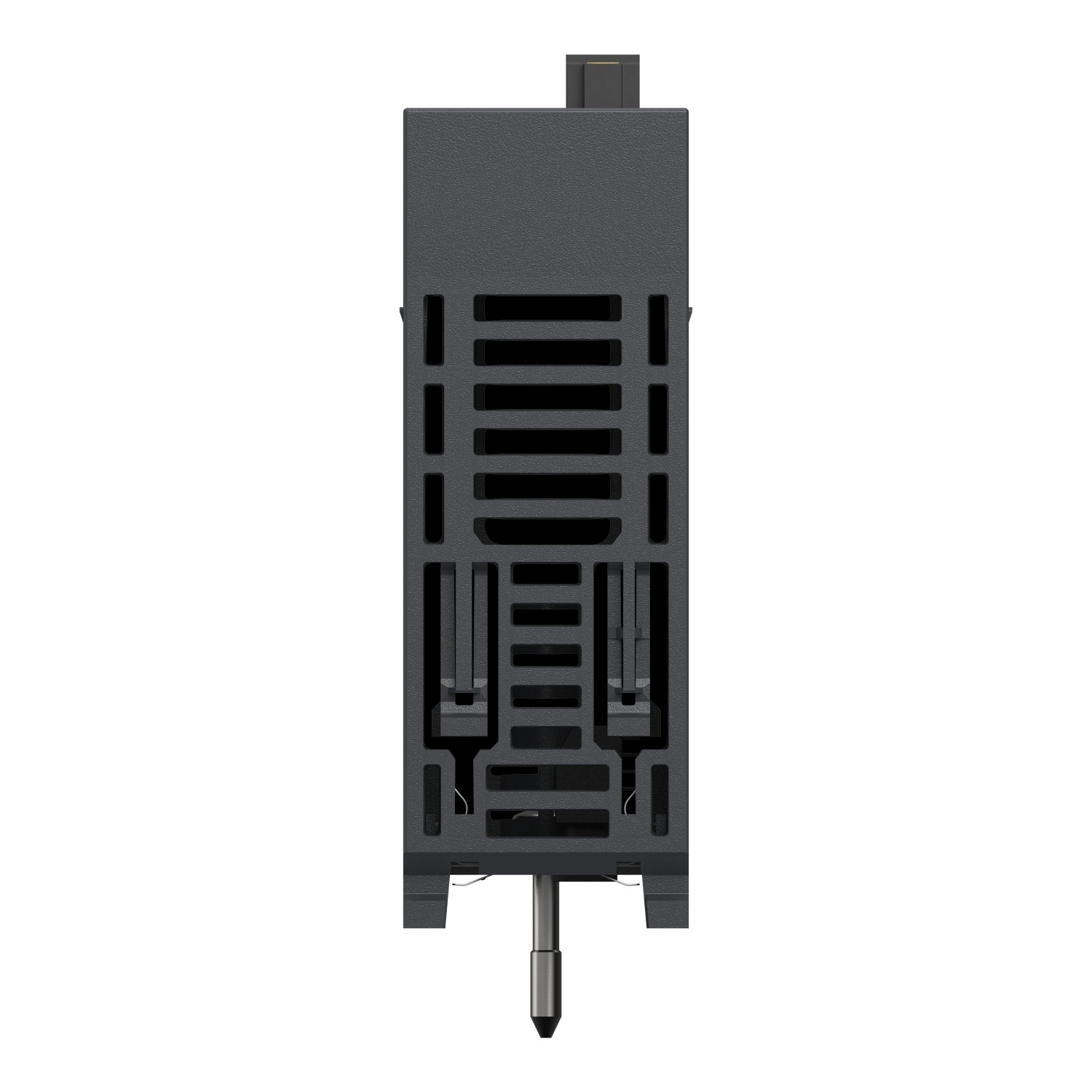

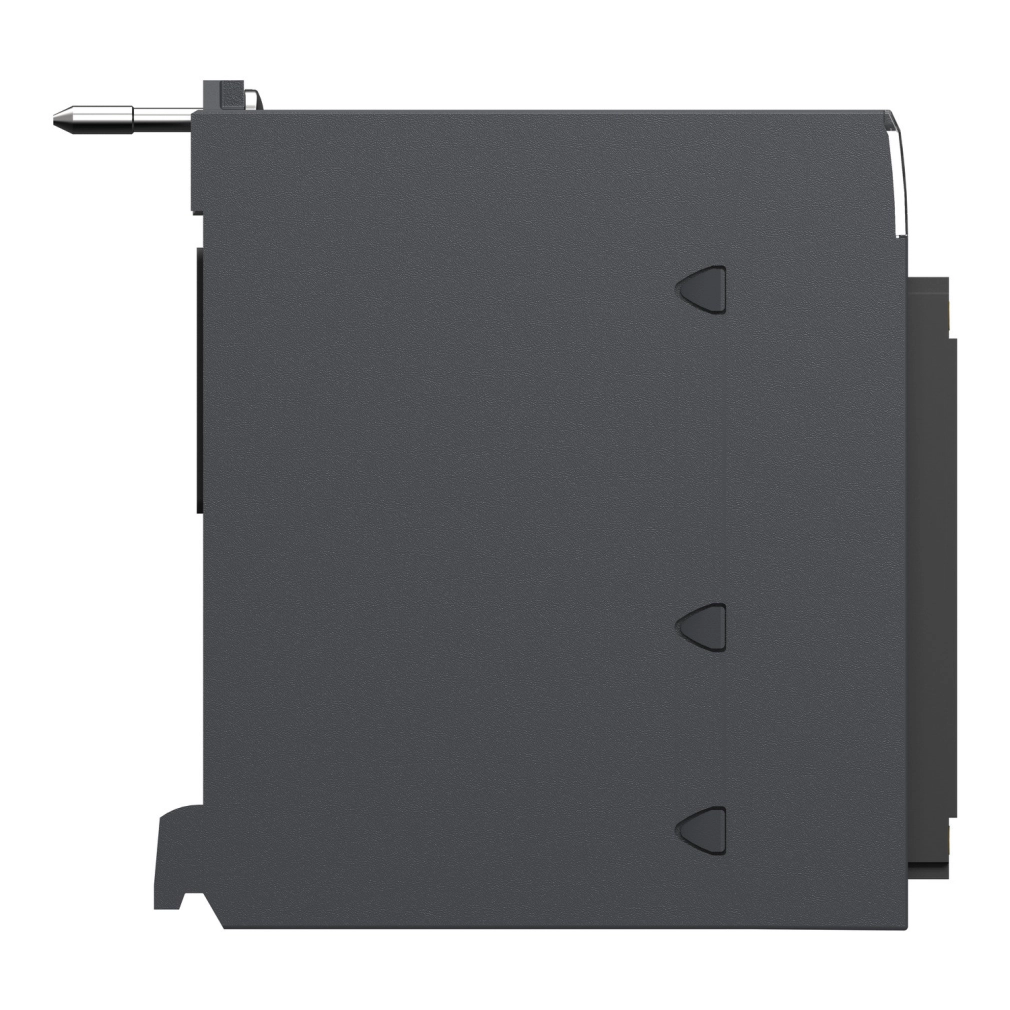

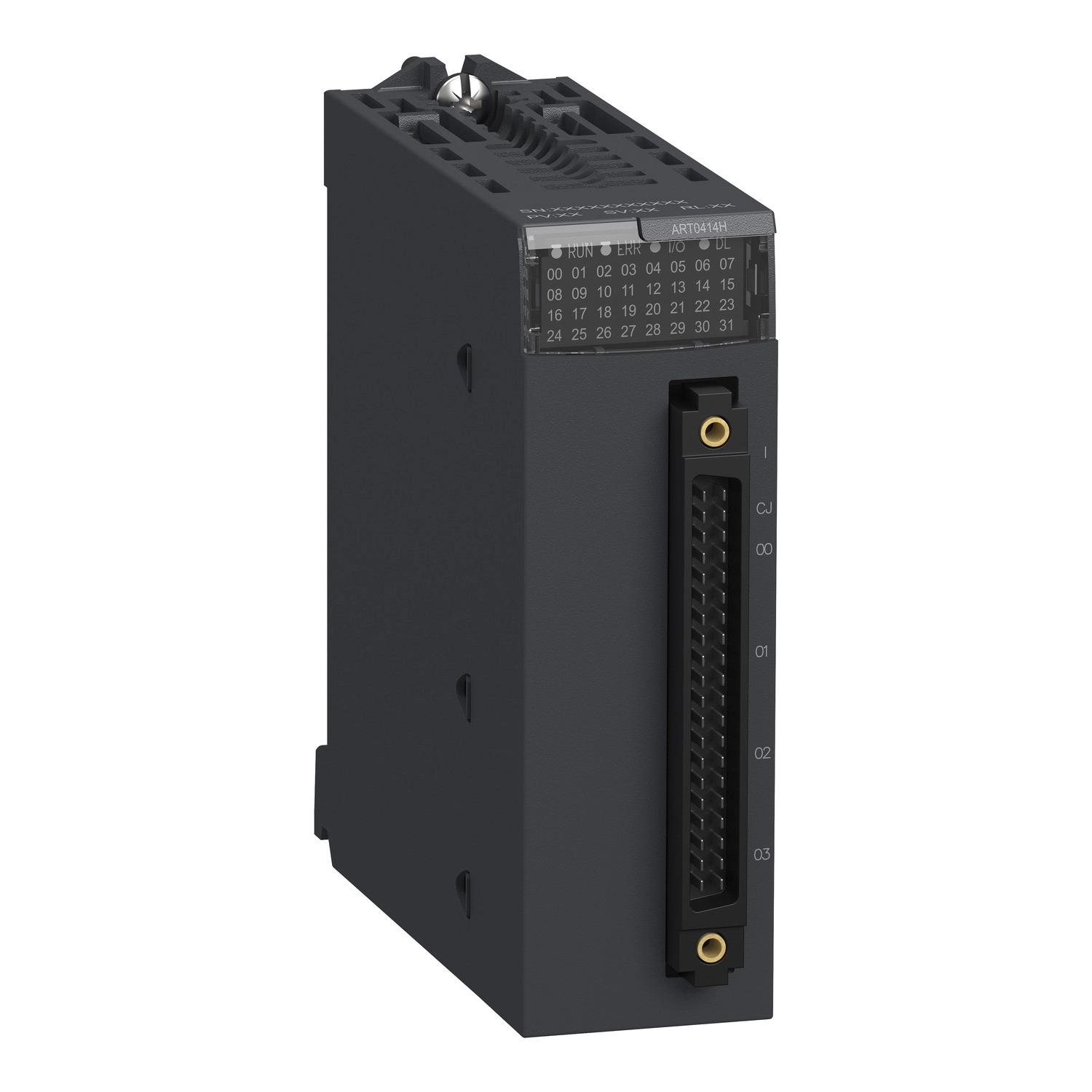

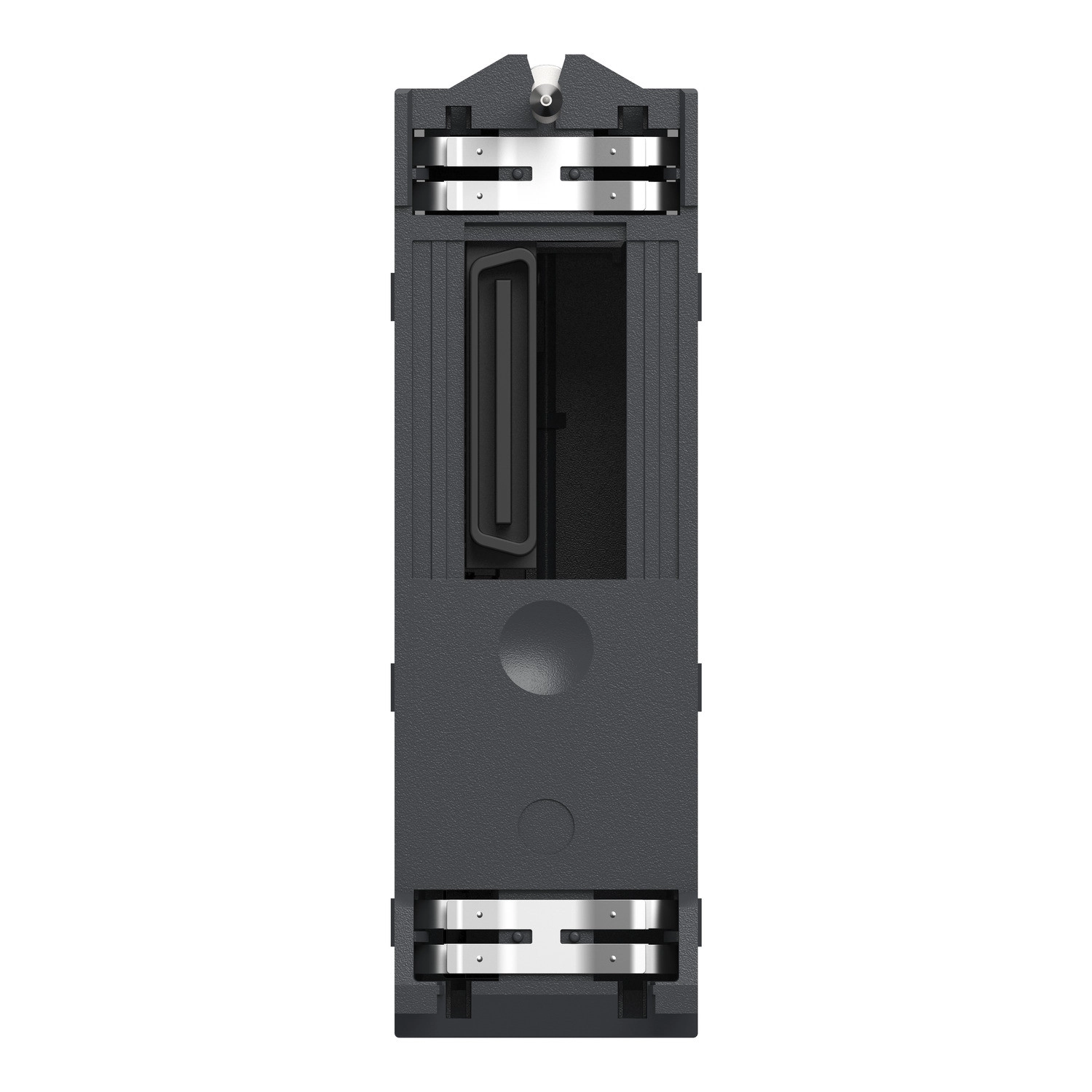

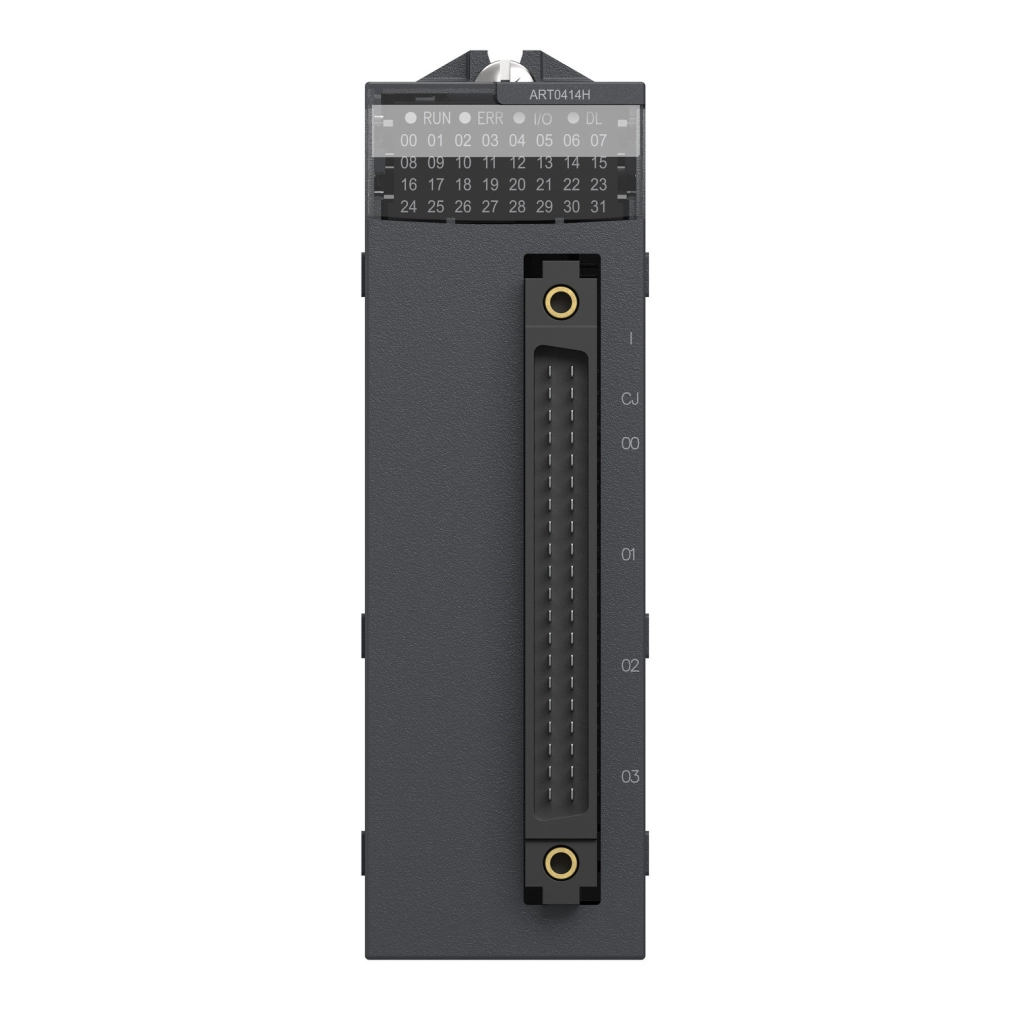

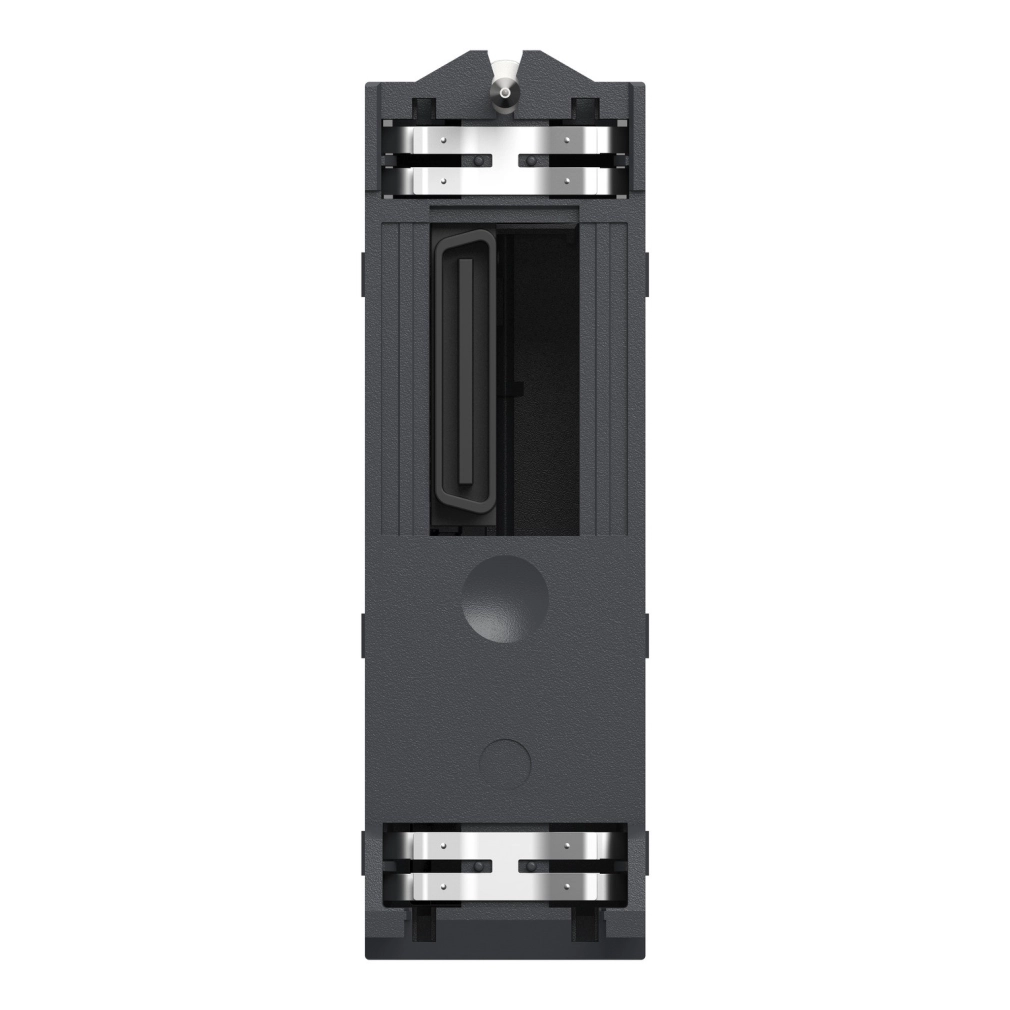

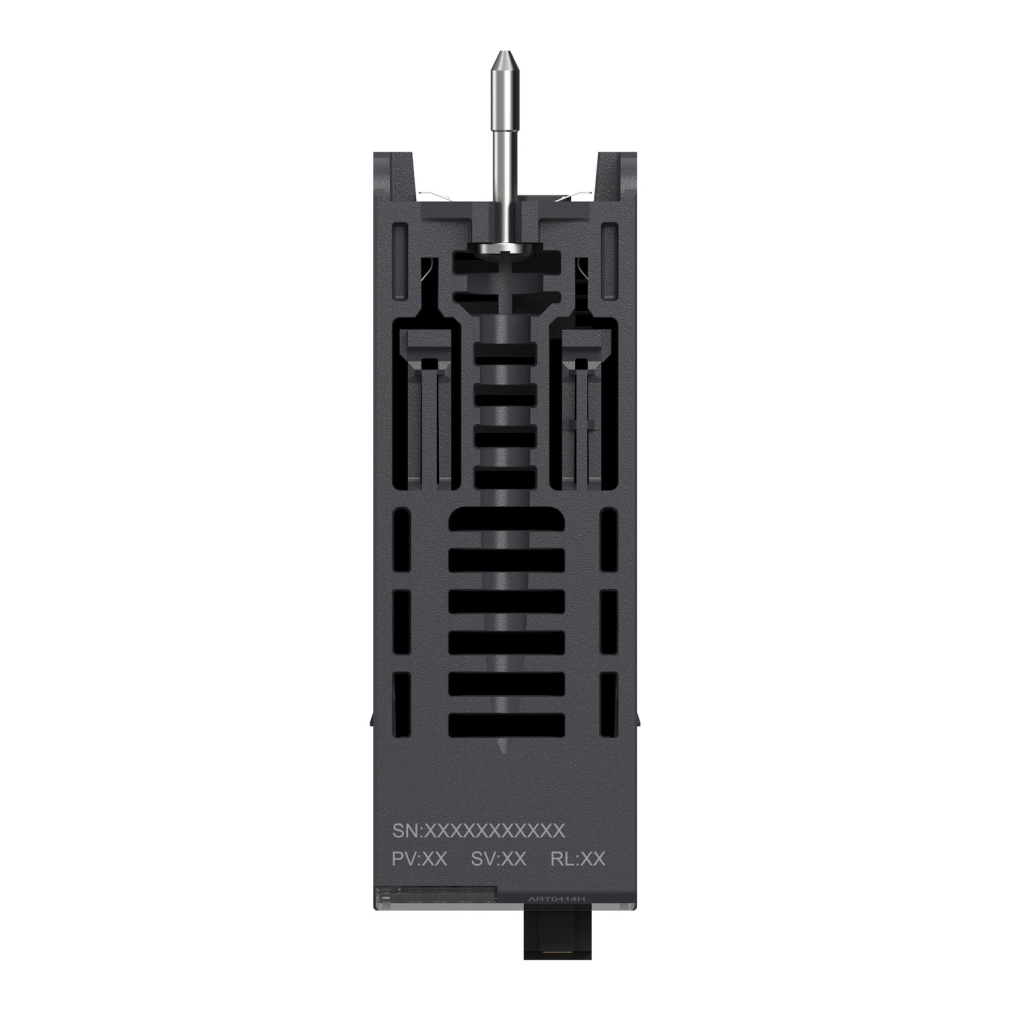

Schneider Electric Modicon X80 - BMXART0414H - bővítő modul, analóg hőmérséklet bemenet, TC/RTD, 4 csatornás, leválasztott,15-bit + sign, megerősített
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMXART0414H modul elsődlegesen alacsony szintű jelekhez (+/- 40 mV alapértelmezetten), hőmérséklet-érzékelőkhöz és ellenállásméréshez lett optimalizálva. Különleges jellemzője a nagyfokú rugalmasság: képes kezelni feszültség jeleket (+/- 40 mV-tól +/- 1,28 V-ig terjedő tartományban), hőelemeket (B, E, J, K, L, N, R, S, T, U típusú termoelem szondákat), valamint ellenálláshőmérőket (Pt100, Pt1000, Ni100, Ni1000, Cu10) különböző bekötési módokban (2, 3 vagy 4 vezetékes konfigurációban). Ez a sokoldalúság lehetővé teszi, hogy egyetlen modultípussal különféle érzékelési feladatokat oldhass meg, csökkentve ezzel a készletezési és karbantartási költségeket.
A modul kiemelkedő pontosságot biztosít a nagy felbontású, 16 bites Sigma-delta A/D átalakítónak köszönhetően. A mérési pontosság feszültségmérésnél 25°C-on mindössze 0,05% a teljes mérési tartományra vonatkoztatva, míg a hőmérők esetében típustól függően +/- 0,7°C és +/- 4°C közötti pontosságot garantál. A modul fejlett digitális szűrővel rendelkezik, amely hatékonyan csökkenti a zajokat és zavarokat. A közös módusú elnyomás 120 dB (50/60 Hz), míg a differenciál módusú elnyomás 60 dB (50/60 Hz), ami ipari környezetben is megbízható mérést tesz lehetővé.
A BMXART0414H komplex ipari környezetre lett tervezve. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, és 5-95% relatív páratartalmat képes elviselni kondenzáció nélkül. A modul ellenáll a 3 gn vibrációnak és 30 gn ütésnek, valamint por-, homok- és gázálló kivitelű (3S4, 3C4 környezeti osztály). Megfelelő választás tehát olyan alkalmazásokhoz, ahol az extrém környezeti feltételek, a nagy pontosság és a megbízhatóság alapvető követelmény. A modul MTBF (átlagos meghibásodások közti idő) értéke 1,4 millió óra, ami rendkívüli megbízhatóságot jelent.
A BMXART0414H számos nemzetközi tanúsítvánnyal és jóváhagyással rendelkezik, többek között IEC-Ex, Merchant Navy, UL, RCM, EAC, CSA, CE és ATEX minősítésekkel. Ezek a tanúsítványok lehetővé teszik a modul használatát különféle iparági szabványoknak megfelelően, beleértve a veszélyes helyszínek I. osztály, 2. divízió besorolását is. Védelmi fokozata IP20, ezért védett helyre való telepítése javasolt. A bemenetek túlfeszültség elleni védelemmel vannak ellátva, ami +/- 7,5 V-ig terjedő túlfeszültséget képes elviselni a különböző mérési tartományokban.
Schneider Electric Modicon X80 - BMXART0414H -bővítő modul, analóg hőmérséklet bemenet, TC/RTD, 4 csatornás, leválasztott,15-bit + sign, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: Analóg bemeneti modul
Speciális alkalmazás: Zord környezethez
Elektromos csatlakozás: 40 utas 1 csatlakozó
Csatornák közötti szigetelés: Szigetelt
Bemeneti szint: Alacsony szint
Analóg bemenetek száma: 4
Analóg bemeneti típusok
Feszültség: +/- 40 mV, +/- 80 mV, +/- 160 mV, +/- 320 mV, +/- 640 mV, +/- 1,28 V
Ellenállás: 400 Ohm (2/3/4 vezetékes), 4000 Ohm (2/3/4 vezetékes)
Hőmérséklet érzékelők: Cu 10 (-100...+260 °C), Pt 100 (-100...+450 °C UL/JIS szerint, -200...+850 °C IEC szerint), Pt 1000 (-100...+450 °C UL/JIS szerint, -200...+850 °C IEC szerint), Ni 100 (-60...+180 °C), Ni 1000 (-60...+180 °C)
Hőelem típusok: B (+130...+1820 °C), E (-270...+1000 °C), J (-200...+760 °C), K (-270...+1370 °C), L (-200...+900 °C), N (+270...+1300 °C), R (-50...+1769 °C), S (-50...+1769 °C), T (-270...+400 °C), U (-200...+600 °C)
Műszaki jellemzők
Analóg/digitális átalakítás: Sigma delta 16 bit
Felbontás: 15 bit + előjel
Megengedett túlterhelés a bemeneteken: +/- 7.5 V
Közös módusú elnyomás: 120 dB 50/60 Hz
Differenciál módusú elnyomás: 60 dB 50/60 Hz
Hidegpont kompenzáció: Külső Pt100 szondával
Szűrő típusa: Elsőrendű digitális szűrés
Névleges olvasási ciklusidő: 200 ms hőelemmel, 400 ms hőmérséklet szondával
Mérési pontosság
Feszültség: 0,05% a teljes skálához viszonyítva 25°C-on
Ellenállás: 0,12% a teljes skálához viszonyítva 25°C-on
Hőmérséklet: típustól függően +/-0,7°C - +/-4°C 25°C-on
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% 55°C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Védelmi kezelés: Konformal bevonat
Tanúsítványok
IEC-Ex, Merchant Navy, UL, RCM, EAC, CSA, CE, ATEX
Megbízhatóság
MTBF: 1400000 óra
Elektromos paraméterek
Áramfogyasztás: 150 mA 3.3 V DC esetén
Maximális vezeték ellenállás: Érzékelő típusától és bekötési módtól függően 20-500 Ohm
