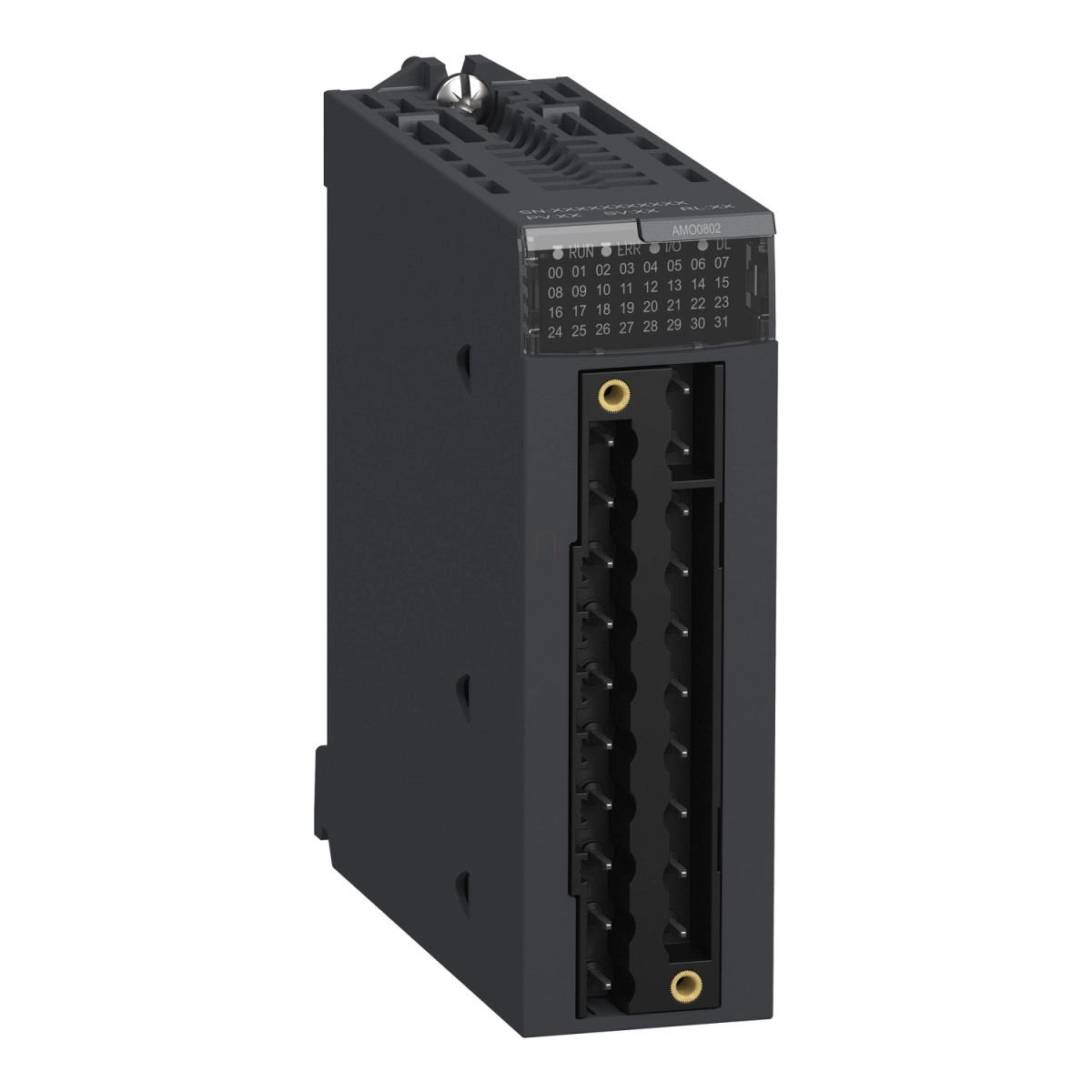

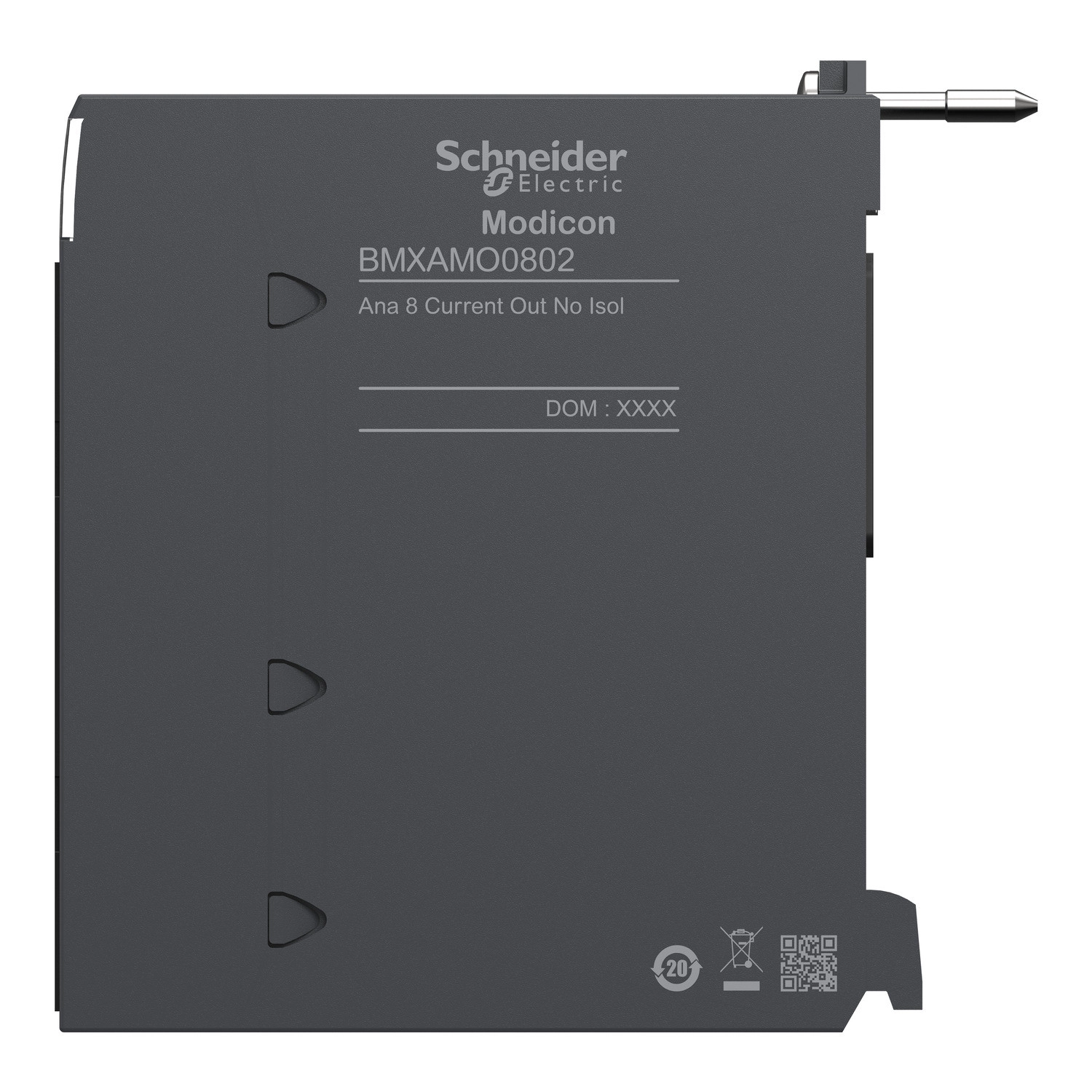

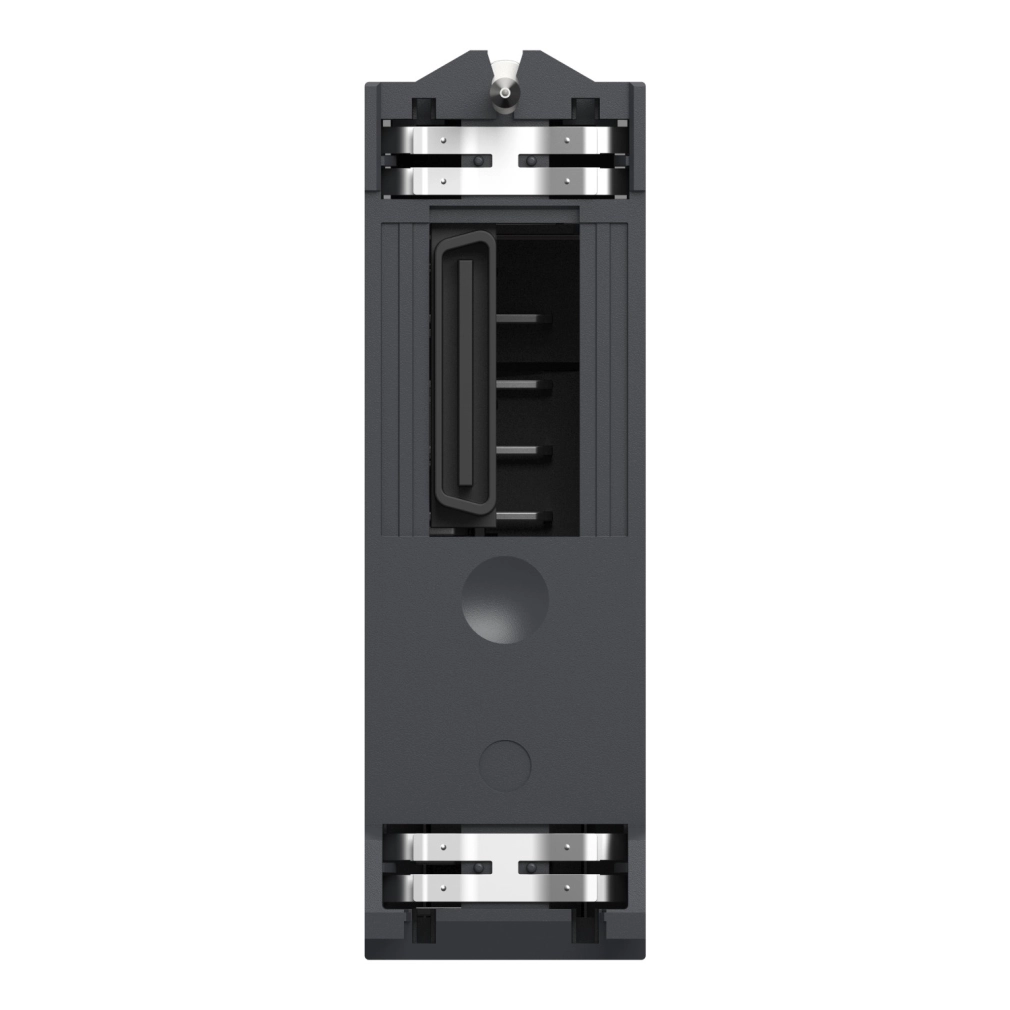

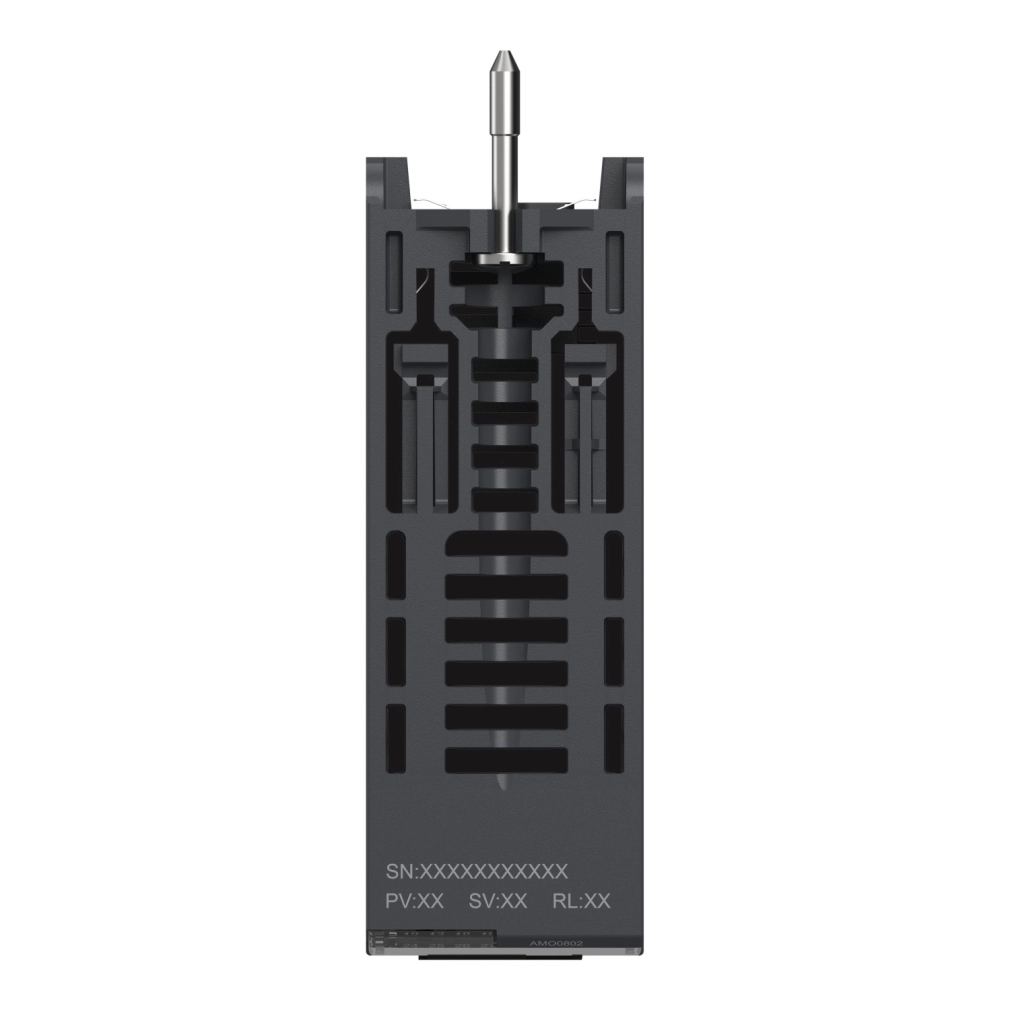

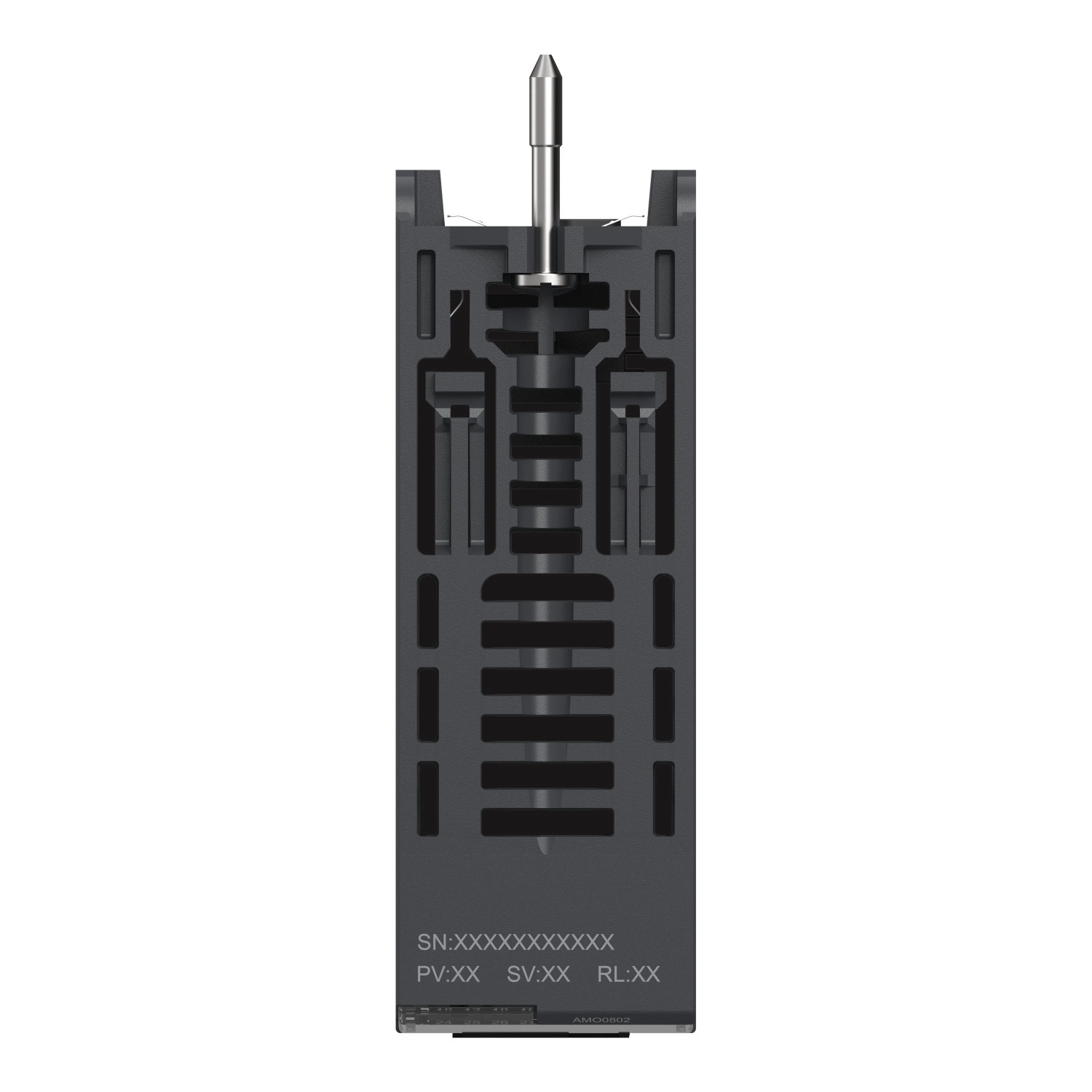

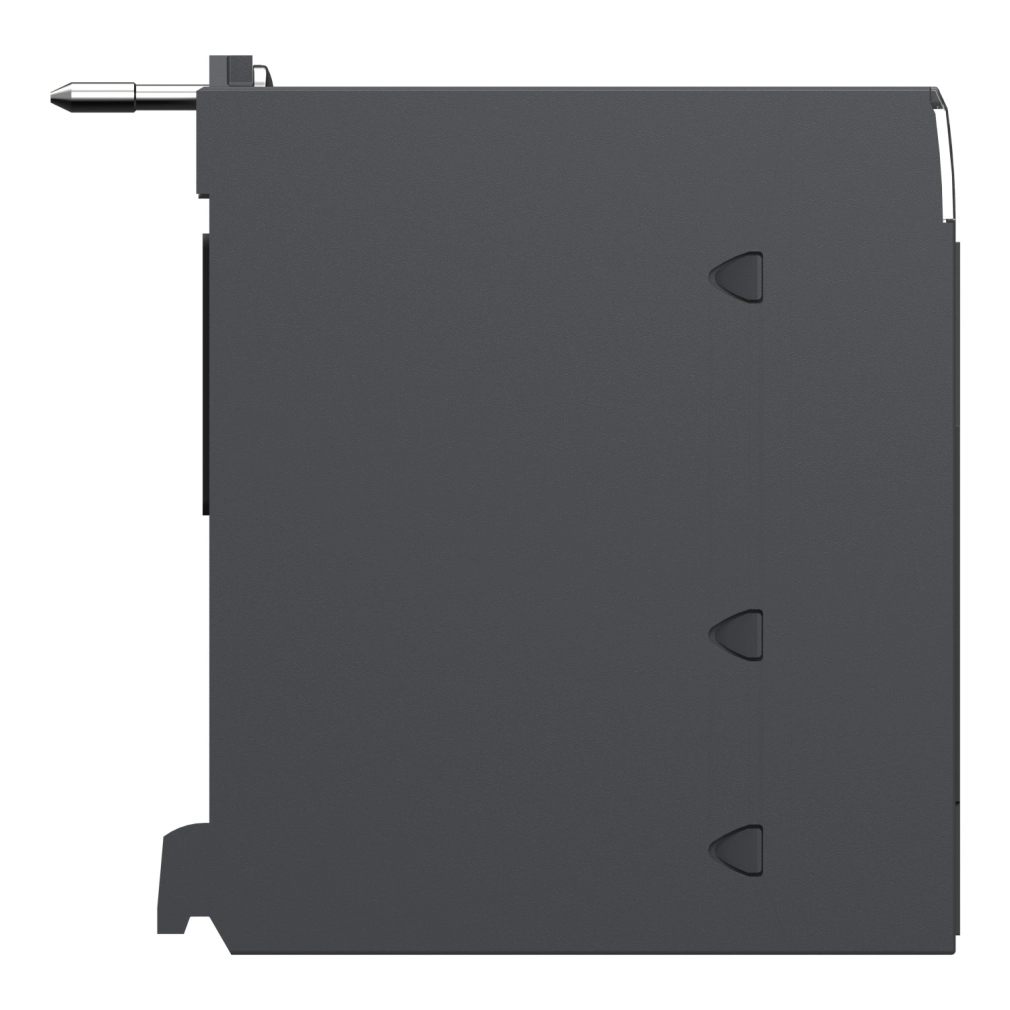

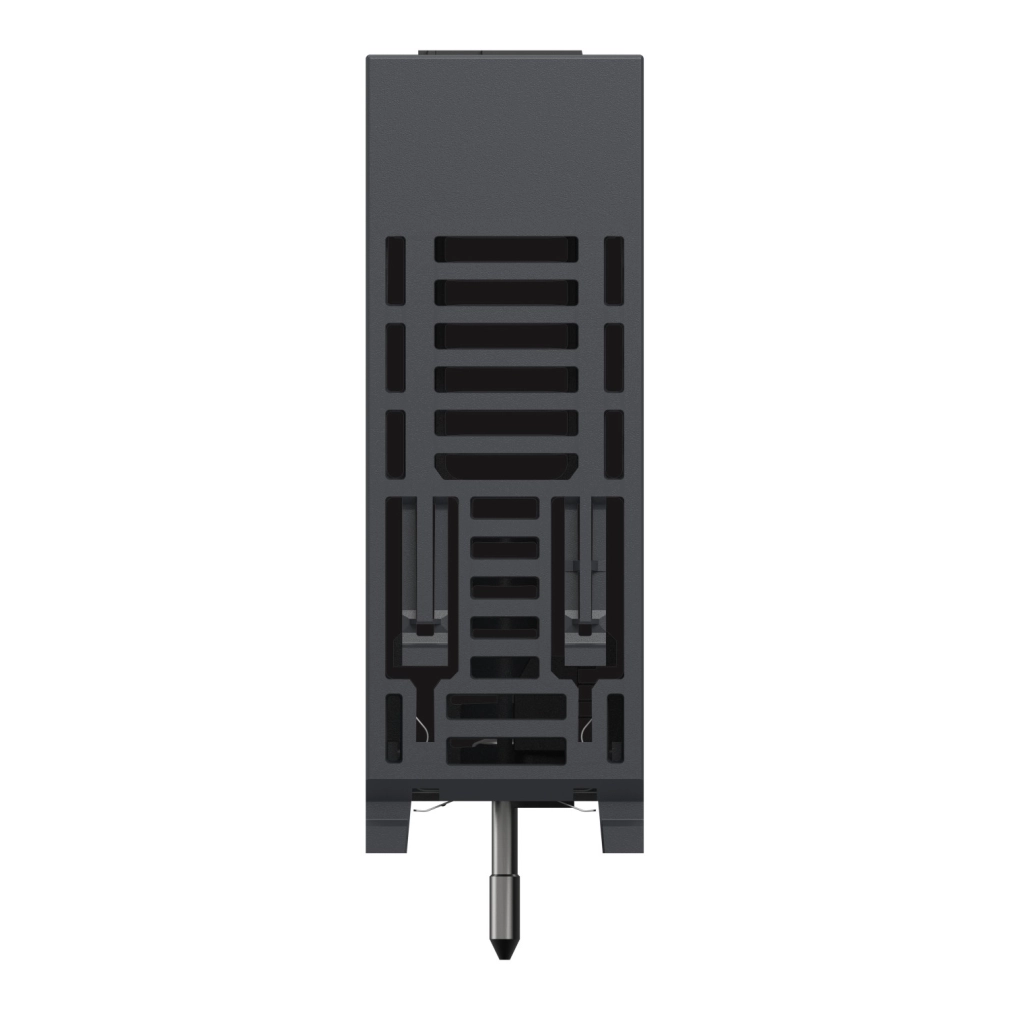

A Schneider Electric Modicon X80 termékcsaládhoz tartozó BMXAMO0802 analóg kimeneti modul egy rendkívül precíz és megbízható ipari automatizálási komponens, amely optimális megoldást kínál ipari folyamatirányítási rendszerekhez, ahol pontos áramkimeneti jelekre van szükség.
A BMXAMO0802 modul 8 független, nem leválasztott analóg kimeneti csatornával rendelkezik, amelyek 0-20 mA vagy 4-20 mA áramtartományban üzemelhetnek. Ezek az áramkimenetek tökéletesen alkalmasak különböző aktuátorok, szelepek, szabályozó elemek és kijelzők vezérlésére. A 16 bites felbontásnak köszönhetően a modul kiemelkedően pontos vezérlőjeleket biztosít, ami elengedhetetlen a precíz folyamatszabályozás során. A modul kimagasló 0,1%-os mérési pontossággal működik 25°C-on, míg a teljes 0-60°C működési hőmérséklettartományon belül is mindössze 0,25%-os eltérést mutat. A hőmérséklet-drift mindössze 45 ppm/°C értékű, ami kivételes stabilitást jelent változó környezeti feltételek mellett.

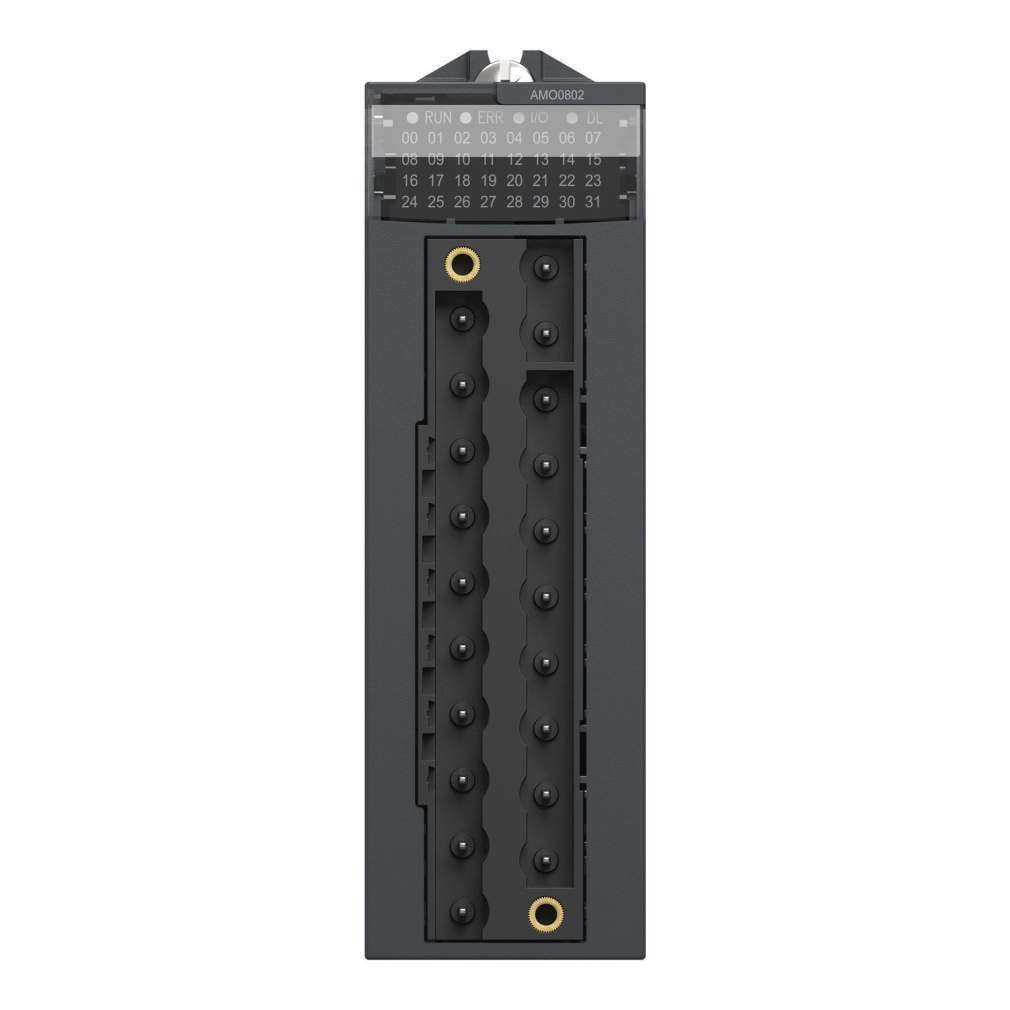

A BMXAMO0802 modul könnyen telepíthető a Modicon X80 rackhardverre, és a rendszer a belső tápellátás segítségével működteti. A modul elektromos csatlakozása egy 20 pólusú csatlakozón keresztül valósul meg. A kimeneti csatornák nem rendelkeznek galvanikus leválasztással, azonban a csatornák és a földelés, valamint a csatornák és a busz között 1400 V DC szigetelési feszültség biztosított. A modul automatikusan érzékeli a 4-20 mA tartományban az áramköri szakadást, valamint a 0-20 mA tartományban a rövidzárlatot. Minden kimeneti csatorna legfeljebb 350 Ohm terhelési impedanciát képes meghajtani, és a maximális konverziós érték 0-21 mA mindkét működési tartományban. A konverziós idő rendkívül gyors, kevesebb mint 4 ms, ami gyors válaszidőt biztosít a szabályozott folyamatokban. A BMXAMO0802 konfigurálható vagy előre definiált visszaesési móddal rendelkezik, amely meghibásodás esetén biztosítja a rendszer biztonságos állapotba kerülését.
A modul állapotáról és diagnosztikájáról LED-ek tájékoztatnak: egy zöld RUN LED jelzi a működési állapotot, csatornánként egy-egy zöld LED mutatja a csatornadiagnosztikát, egy piros ERR LED figyelmeztet a hibákra, és egy piros I/O LED szolgál az I/O állapotok jelzésére. A BMXAMO0802 modul megbízhatóságát a 1,5 millió órás MTBF (átlagos idő a meghibásodásig) érték is alátámasztja, amely kiemelkedő hosszú távú megbízhatóságot jelez. A modul 0-2000 méter tengerszint feletti magasságig korlátozás nélkül használható, míg 2000-5000 méter között csökkentő tényezővel üzemeltethető. A környezeti feltételeket tekintve az üzemi hőmérséklet-tartomány 0-60°C, a tárolási hőmérséklet pedig -40 és +85°C között van. Relatív páratartalom szempontjából a modul 5-95% között üzemel 55°C-on, kondenzáció nélkül, és IP20 védettséggel rendelkezik.
Schneider Electric Modicon X80 - BMXAMO0802 -bővítő modul, analóg kimenet, 0-20mA / 4-20mA, 8 csatornás, nem leválasztott műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon X80
Terméktípus: Analóg kimeneti modul
Elektromos csatlakozás: 20 pólusú 1 csatlakozó
Csatornák közötti szigetelés: Nem leválasztott
Kiegészítő jellemzők
Analóg bemenet felbontás: 16 bit
Mérési hiba: ≤ 0,25% teljes skála 0...60 °C, 0,1% teljes skála 25 °C
Hőmérsékletdrift: 45 ppm/°C 0...20 mA, 45 ppm/°C 4...20 mA
Minimális áthallás csillapítás: 80 dB
Közös módusú elnyomás: 80 dB
Szigetelési feszültség: 1400 V DC csatornák és föld között, 1400 V DC csatornák és busz között
Detektálás típusa: Szakadásérzékelés 4...20 mA, Rövidzárlat érzékelés 0...20 mA
Terhelési impedancia: ≤ 350 Ohm 0...20 mA, ≤ 350 Ohm 4...20 mA
Kimeneti szint: Magas szint
Analóg kimenetek száma: 8
Analóg kimenet típusa: Áram: 0...20 mA, Áram: 4...20 mA
Analóg kimenet felbontás: 16 bit
Tápellátás: Belső tápellátás rack-en keresztül
Konverziós idő: ≤ 4 ms
Maximum konverziós érték: 0...21 mA 0...20 mA tartományban, 0...21 mA 4...20 mA tartományban
Visszaesési mód: Konfigurálható, Előre definiált
MTBF megbízhatóság: 1500000 óra
Üzemi tengerszint feletti magasság: 0...2000 m, 2000...5000 m csökkentő tényezővel
Állapotjelző LED-ek
1 LED (zöld) RUN
1 LED csatornánként (zöld) csatorna diagnosztika
1 LED (piros) ERR
1 LED (piros) I/O
Elektromos jellemzők
Teljesítményfelvétel: 3,6 W 24 V DC tipikus, 3,9 W 24 V DC maximum, 0,35 W 3,3 V DC tipikus, 0,48 W 3,3 V DC maximum
Áramfelvétel: 150 mA 3,3 V DC-nél, 135 mA 24 V DC-nél
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti levegőhőmérséklet tároláshoz: -40...85 °C
Környezeti levegőhőmérséklet üzemeléshez: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Szabványok és tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségi irányelv, 2014/30/EU - elektromágneses összeférhetőség
Terméktanúsítványok: CE, RCM, CSA, EAC, Merchant Navy, UL
Szabványok: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Csatlakozások és bekötés
Ix + pólus bemenet x csatornához
COMx - pólus bemenet x csatornához, a COMx pontok belül össze vannak kötve
Az áramhurok a kimenet által táplált, nem igényel külső tápellátást
