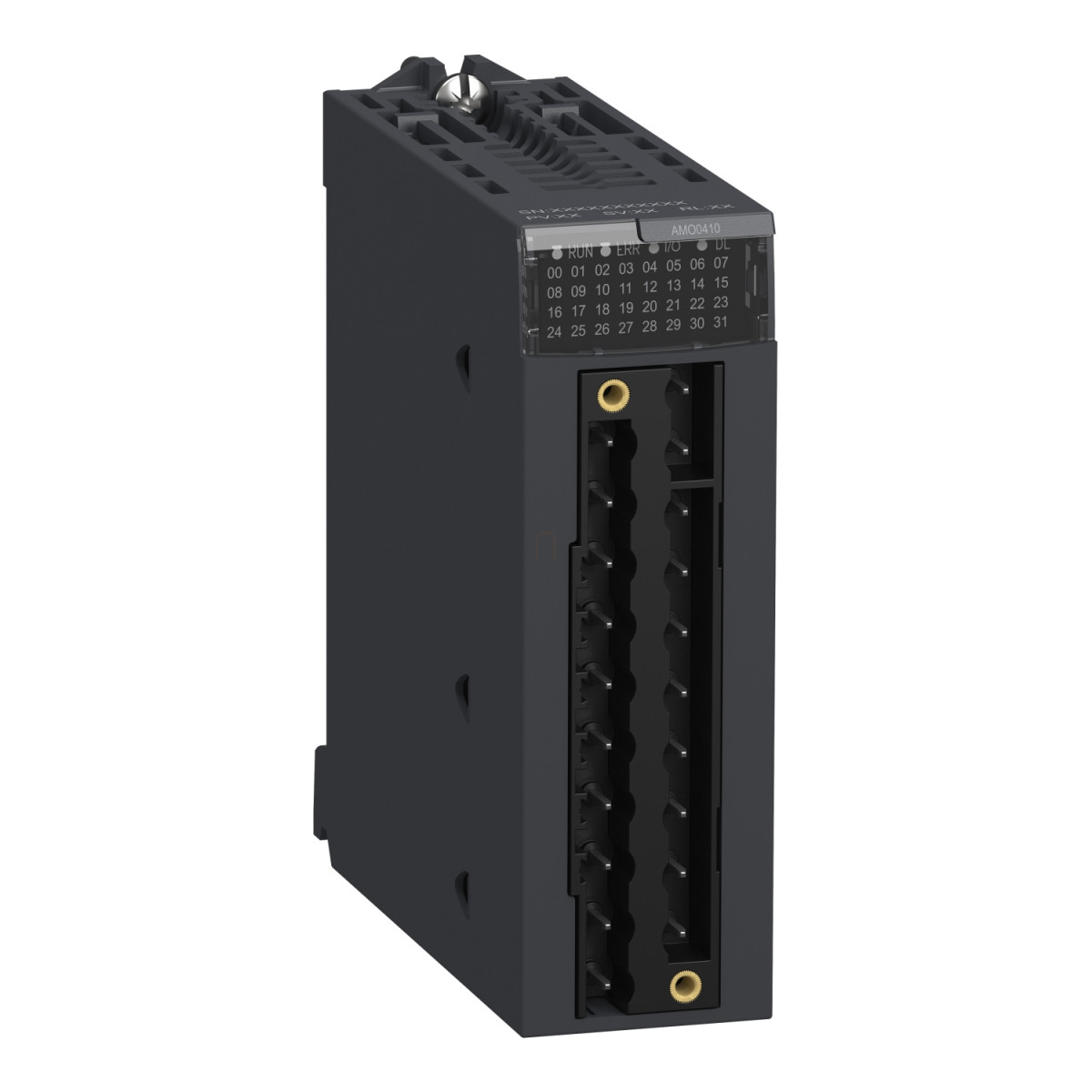

A Schneider Electric BMXAMO0410 egy nagy teljesítményű, analóg izolált magas szintű kimeneti modul a Modicon X80 termékcsaládhoz, amely kiváló megoldást kínál az ipari automatizálási feladatok széles köréhez. Ez a sokoldalú eszköz 4 analóg kimenettel rendelkezik, amelyek különböző kimeneti jelformátumokat támogatnak: 0-20 mA, 4-20 mA, valamint +/-10 V pozitív vagy negatív feszültséget, így rendkívül rugalmasan alkalmazható különböző ipari környezetekben.
A BMXAMO0410 modul kiemelkedő pontosságot biztosít működése során. A mérési hiba 25 °C-on mindössze 0,1% a teljes skálára vonatkoztatva, míg 0-60 °C közötti működési tartományban is csak legfeljebb 0,2%. A hőmérsékleti drift mindössze 45 ppm/°C mind a feszültség, mind az áramkimeneti módoknál, ami kiváló stabilitást jelent változó környezeti feltételek mellett is. A minimum áthallási csillapítás 80 dB, míg a közös módusú elnyomás 100 dB, amely kiváló zajelnyomást biztosít még zavaró elektromos környezetben is.
A modul kiemelkedő jellemzője a fejlett izolációs képesség, amely magas fokú biztonságot és zavarvédelmet nyújt. A csatornák és a földelés között, valamint a csatornák és a busz között 1400 V DC szigetelési feszültség található, míg a csatornák közötti szigetelés 750 V DC. Ez a magas szintű szigetelés védelmet nyújt a rendszer többi része számára rövidzárlat vagy túlfeszültség esetén is. A modul fejlett detektálási funkciókat kínál: nyitott áramkör érzékelést a 0-20 mA és 4-20 mA tartományban, valamint rövidzárlat érzékelést a +/-10 V kimeneteknél. A terhelési impedancia követelményei: legalább 1000 Ohm a +/-10 V kimenetekhez, valamint legfeljebb 500 Ohm a 0-20 mA és 4-20 mA kimenetekhez.
A BMXAMO0410 modul kimagasló 15 bit + előjel felbontással rendelkezik, amely rendkívül pontos analóg vezérlést tesz lehetővé. A modul belső tápellátást használ a rack-en keresztül, és az átalakítási idő kevesebb mint 1 ms, ami gyors válaszidőt biztosít kritikus alkalmazások esetén. A maximális átalakítási értékek a következők: 0-21 mA a 0-20 mA és 4-20 mA kimeneteknél, valamint +/-10,5 V a +/-10 V kimenetnél. A modul konfigurálható vagy előre meghatározott visszaesési (fallback) móddal rendelkezik, amely biztosítja a biztonságos állapotba kerülést meghibásodás esetén. A modul MTBF megbízhatósága 1000000 óra, ami kiemelkedően hosszú élettartamot és stabilitást jelez.
Schneider Electric Modicon X80 - BMXAMO0410 -bővítő modul, analóg kimenet, U/I, 4 csatornás, leválasztott műszaki adatok
Alapadatok
Termékcsalád: Modicon X80
Termék típusa: Analóg kimeneti modul
Elektromos csatlakozás: 20 utas 1 csatlakozó
Csatornák közötti szigetelés: Leválasztott
Műszaki jellemzők
Mérési hiba: <= 0,2% a teljes skálára 0...60 °C, 0,1% a teljes skálára 25 °C
Hőmérsékleti drift: 45 ppm/°C +/- 10 V, 45 ppm/°C 0...20 mA, 45 ppm/°C 4...20 mA
Minimum áthallási csillapítás: 80 dB
Közös módusú elnyomás: 100 dB
Szigetelési feszültség: 1400 V DC a csatornák és a föld között, 1400 V DC a csatornák és a busz között, 750 V DC a csatornák között
Detektálás típusa: Nyitott áramkör 0...20 mA, Nyitott áramkör 4...20 mA, Rövidzárlat +/- 10 V
Terhelő impedancia ohmikus: >= 1000 Ohm +/- 10 V, <= 500 Ohm 0...20 mA, <= 500 Ohm 4...20 mA
Kimeneti szint: Magas szint
Analóg kimenetek száma: 4
Analóg kimenet típusa: Áram: 0...20 mA, Áram: 4...20 mA, Feszültség: +/- 10 V
Analóg kimenet felbontása: 15 bit + előjel
Tápellátás: Belső tápellátás a rack-en keresztül
Átalakítási idő: <= 1 ms
Maximális átalakítási érték: 0...21 mA 0...20 mA, 0...21 mA 4...20 mA, +/- 10,5 V +/- 10 V
Visszaállási mód: Konfigurálható, Előre definiált
MTBF megbízhatóság: 1000000 óra
Üzemi magasság: 0...2000 m, 2000...5000 m csökkentő tényezővel
Státusz jelzők
LED-ek: 1 LED (zöld) RUN, 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) ERR, 1 LED (piros) I/O
Nettó súly: 0,15 kg
Energiafelhasználás
Teljesítményfelvétel: 3 W 24 V DC tipikus, 3,6 W 24 V DC maximum, 0,45 W 3,3 V DC tipikus, 0,51 W 3,3 V DC maximum
Áramfelvétel: 150 mA 3,3 V DC-nél, 140 mA 24 V DC-nél
Környezeti specifikációk
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% 55 °C-on kondenzáció nélkül
IP védettségi fokozat: IP20
Tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Terméktanúsítások: CE, RCM, CSA, EAC, Merchant Navy, UL
Szabványok: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Csatlakozási diagram
Bekötés: U/Ix + pólus bemenet az x csatornához, COMx - pólus bemenet az x csatornához
0. csatorna: Feszültség aktuátor
1. csatorna: Áram aktuátor
Megjegyzés: Az áramhurok önműködően táplált a kimenet által és nem igényel külső tápellátást.
