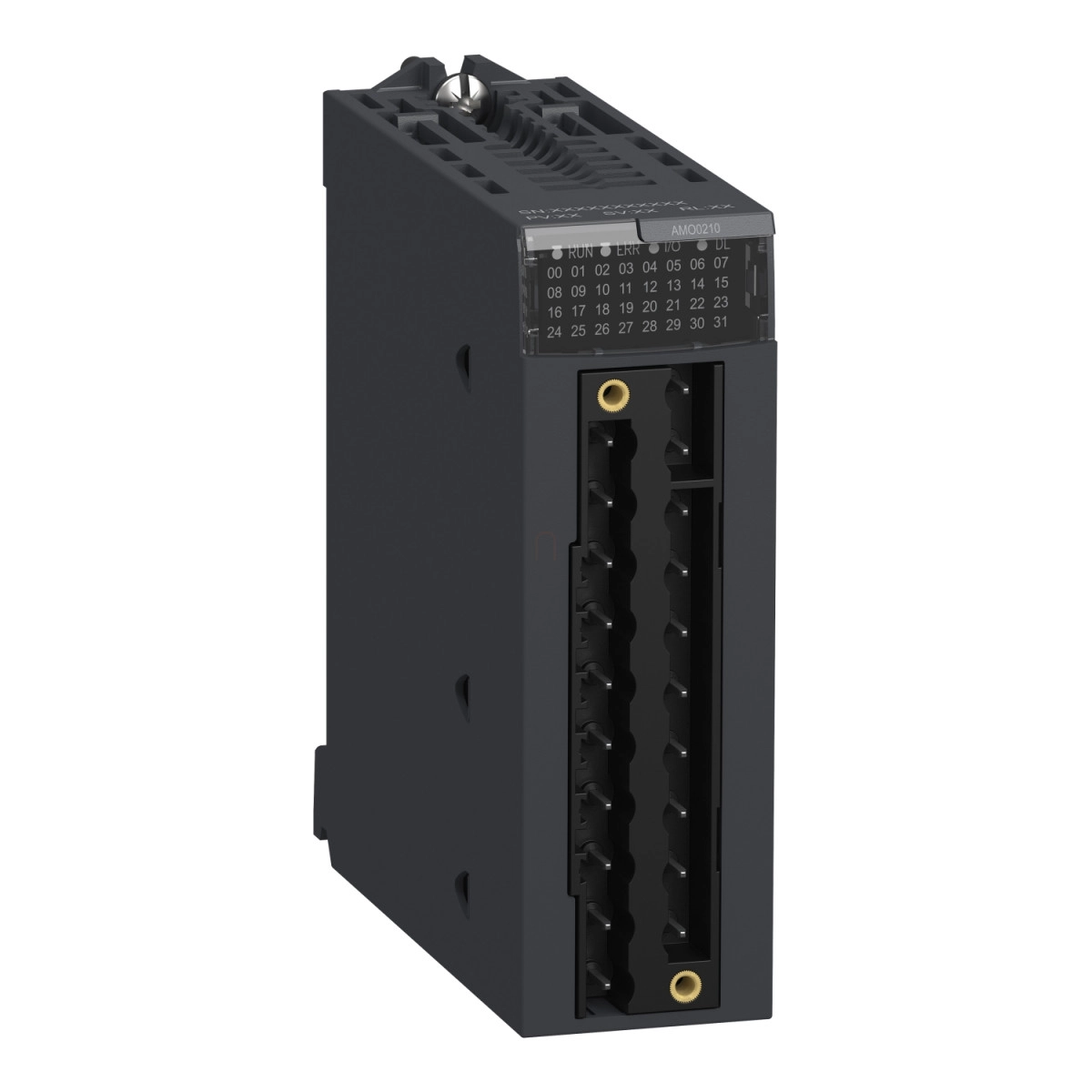

A Schneider Electric Modicon X80 termékcsalád BMXAMO0210 analóg kimeneti modulja professzionális ipari automatizálási feladatokra fejlesztett, kiváló minőségű vezérlőkomponens. Ez a sokoldalú modul két független, izolált analóg kimenettel rendelkezik, amelyek különböző jelformátumokkal működnek: 0-20 mA, 4-20 mA áramkimenet, valamint ±10 V feszültségkimenet pozitív vagy negatív tartományban. A modul tökéletes választás frekvenciaváltók, szabályozott hajtások, analóg beavatkozók és különféle ipari eszközök vezérléséhez, ahol precíz analóg jelkimenet szükséges.
A Schneider Electric BMXAMO0210 modul kiemelkedő pontosságot biztosít, mindössze 0,1% mérési hibával 25°C-on, és maximum 0,2% hibával a teljes 0-60°C működési hőmérséklettartományban. A rendkívül alacsony, mindössze 30 ppm/°C hőmérséklet drift biztosítja a stabil működést változó környezeti feltételek mellett is. A modul gyárilag kalibrált, így azonnal használható megbízható mérésekhez. A kimeneti jelek felbontása rendkívül magas: 15 bit + előjel, ami kiemelkedően finom szabályozást tesz lehetővé. A konverziós idő kevesebb mint 1 ms, ami gyors válaszidőt biztosít a vezérelt rendszerekben.
A BMXAMO0210 modul kiemelkedő biztonsági és védelmi funkciókkal rendelkezik. A csatornák közötti szigetelés 750 V DC, míg a csatornák és a földelés, valamint a csatornák és a busz között 1400 V DC szigetelési feszültség van, ami kiváló védelmet nyújt elektromos zajok és feszültségcsúcsok ellen. A modul képes érzékelni a nyitott áramkört 0-20 mA és 4-20 mA üzemmódokban, valamint a rövidzárlatot ±10 V üzemmódban. A terhelési impedancia tekintetében a modul maximum 600 Ohm-ot támogat áramkimenetnél, és minimum 1000 Ohm-ot feszültségkimenetnél. A modul hiba esetén előre definiált vagy konfigurálható tartalék üzemmódba (fallback) tud kapcsolni, ami növeli a rendszer biztonságát és megbízhatóságát.
Schneider Electric Modicon X80 - BMXAMO0210 -bővítő modul, analóg kimenet, U/I, 2 csatornás, leválasztott műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Terméktípus: Analóg kimeneti modul
Elektromos csatlakozás: 20 pólusú 1 csatlakozó
Csatornák közötti szigetelés: Szigetelt
Műszaki jellemzők
Mérési hiba: ≤ 0,2% a teljes skálára 0...60 °C mellett, 0,1% a teljes skálára 25 °C mellett
Hőmérséklet drift: 30 ppm/°C
Újrakalibrálás: Gyárilag kalibrált
Minimum áthallás csillapítás: 90 dB
Közös módusú elnyomás: 100 dB
Szigetelési feszültség: 1400 V DC a csatornák és a föld között, 1400 V DC a csatornák és a busz között, 750 V DC a csatornák között
Érzékelés típusa: Nyitott áramkör 0...20 mA, Nyitott áramkör 4...20 mA, Rövidzárlat +/- 10 V
Terhelési impedancia ohmikus: ≤ 600 Ohm 0...20 mA, ≤ 600 Ohm 4...20 mA, ≥ 1000 Ohm +/- 10 V
Kimeneti szint: Magas szint
Analóg kimenetek száma: 2
Analóg kimenet típusa: Áram: 0...20 mA, Áram: 4...20 mA, Feszültség: +/- 10 V
Analóg kimenet felbontása: 15 bit + előjel
Tápellátás: Belső tápellátás rack-en keresztül
Konverziós idő: ≤ 1 ms
Maximális konverziós érték: +/- 11,25 V +/- 10 V esetén, 0...24 mA 0...20 mA esetén, 0...24 mA 4...20 mA esetén
Tartalék üzemmód: Előre definiált, Konfigurálható
MTBF megbízhatóság: 1300000 óra
Üzemi magasság: 0...2000 m, 2000...5000 m csökkentési tényezővel
Állapotjelző LED-ek
1 LED (zöld) RUN, 1 LED csatornánként (zöld) csatorna diagnosztika, 1 LED (piros) ERR, 1 LED (piros) I/O
Elektromos paraméterek
Teljesítményfelvétel: 2,1 W 24 V DC tipikus, 2,8 W 24 V DC maximum, 0,35 W 3,3 V DC tipikus, 0,48 W 3,3 V DC maximum
Áramfelvétel: 150 mA 3,3 V DC mellett, 110 mA 24 V DC mellett
Környezeti paraméterek
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet működéshez: 0…60 °C
Relatív páratartalom: 5…95 % 55 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP20
Tanúsítványok
Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses összeférhetőség
Termék tanúsítványok: CE, RCM, CSA, EAC, Merchant Navy, UL
Szabványok: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
Fizikai jellemzők
Nettó súly: 0,144 kg
