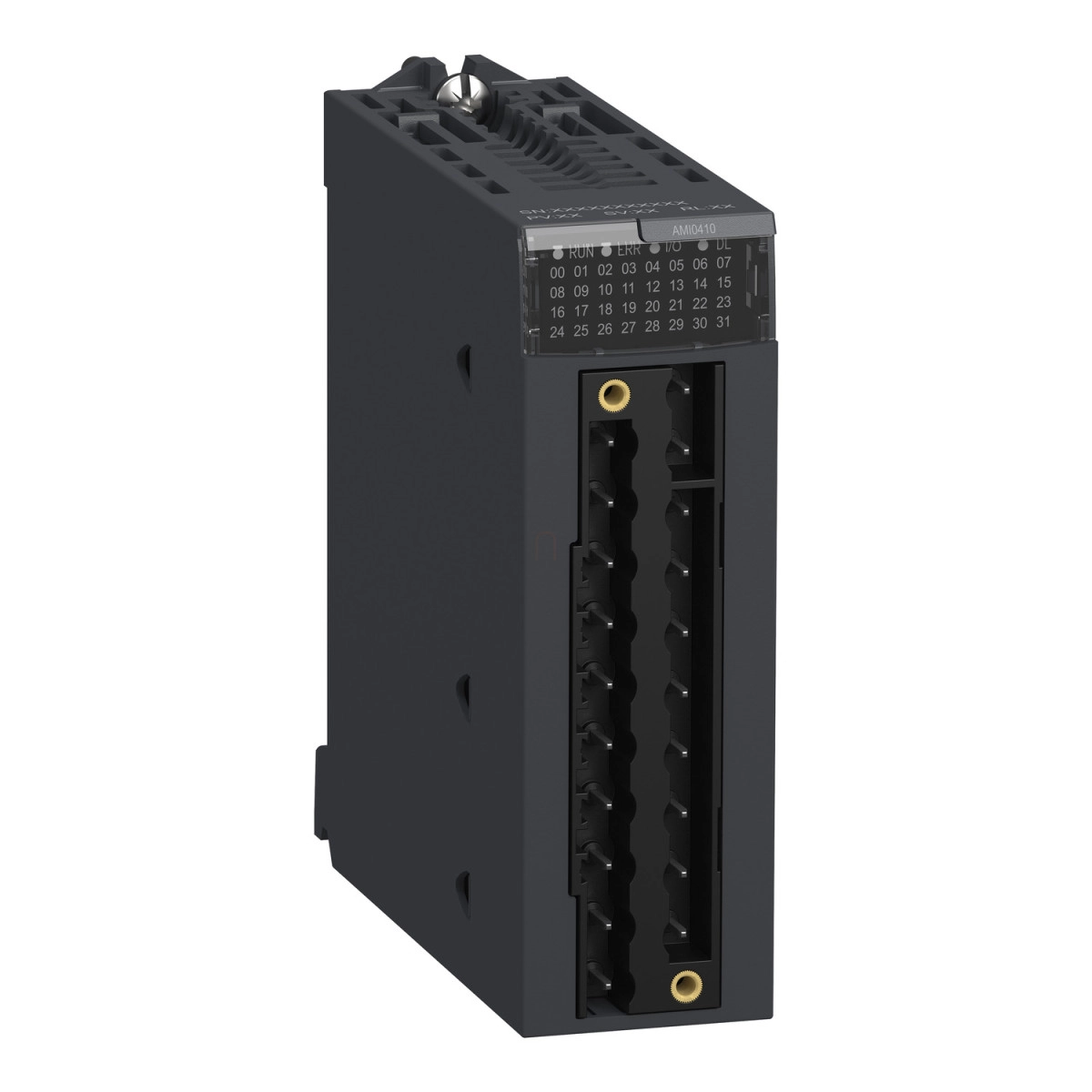

Schneider Electric Modicon X80 - BMXAMI0410 - bővítő modul, analóg bemenet, U/I, 4 csatornás, leválasztott
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A BMXAMI0410 modul rugalmas jelfeldolgozási képességekkel rendelkezik, támogatva számos különböző bemeneti jeltípust. Feszültség üzemmódban kezeli a +/-10V, +/-5V, 0-10V, 0-5V és 1-5V tartományokat, míg áram üzemmódban kompatibilis a +/-20mA, 0-20mA és 4-20mA jelekkel. Ez a sokoldalúság lehetővé teszi, hogy szinte bármilyen ipari érzékelőt vagy jeladót könnyedén csatlakoztass hozzá anélkül, hogy további jelkondicionáló eszközökre lenne szükséged. A modul 20 tűs, 1 csatlakozós elektromos kapcsolattal rendelkezik a gyors és egyszerű telepítéshez.
A BMXAMI0410 kiemelkedő pontosságot biztosít a pontos mérések érdekében. Feszültségmérés esetén 25°C-on mindössze 0,075% pontosságot garantál a teljes mérési tartományra vonatkoztatva, míg áramérzékelés esetén ez az érték 0,15%. Az A/D átalakítás 24 bites, a felbontás pedig 16 bites, ami rendkívül finom mérési képességet biztosít. A mérési felbontás feszültségtartományban 0,35 mV, áram esetében pedig 0,92 µA, így a legkisebb jelváltozások is pontosan érzékelhetők. A modul kiváló hőstabilitással rendelkezik; a hőmérsékletváltozás okozta drift mindössze 15 ppm/°C feszültségmérés és 30 ppm/°C árammérés esetén, ami hosszú távú, stabil működést garantál változó környezeti feltételek között is. A belső konverziós ellenállás pontossága 0,1% - 15 ppm/°C, ami tovább növeli a megbízhatóságot.
A BMXAMI0410 modul fejlett védelmi funkciókkal is rendelkezik. Bemeneti túlterhelés elleni védelme +/-30V feszültség és +/-90mA áram esetén is működik, megvédve a modult a potenciálisan káros feszültségcsúcsoktól vagy rövidzárlattól. A bemeneti impedancia feszültség üzemmódban 10 MOhm, árammérés esetén pedig 250 Ohm + 3,6...50 Ohm belső védőellenállással, ami megfelelő illeszkedést biztosít különböző jelforrásoknál. Az elsőrendű digitális szűrés gondoskodik a zajcsökkentésről, így még zajos ipari környezetben is pontos méréseket tesz lehetővé. A modul csatornák közötti áthallási csillapítása minimum 80 dB, a közös módusú elnyomás pedig 90 dB, ami tovább javítja a jel integritását. Az izolációs feszültség 300V DC a csatornák között, valamint 1400V DC a csatornák és a föld, illetve a csatornák és a busz között, ami kiváló elektromos szigetelést biztosít a rendszer különböző részei között. A modul megfelel számos nemzetközi szabványnak, köztük az IEC 61010-2-201, IEC 61131-2, UL 61010-2-201 és CSA C22.2 No 61010-2-201 előírásoknak, valamint CE, RCM, CSA, EAC, Merchant Navy és UL tanúsítványokkal is rendelkezik.
Schneider Electric Modicon X80 - BMXAMI0410 -bővítő modul, analóg bemenet, U/I, 4 csatornás, leválasztott műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Terméktípus: Analóg bemeneti modul
Elektromos csatlakozás: 20 tűs 1 csatlakozós
Izoláció a csatornák között: Leválasztott
Bemeneti szint: Magas szint
Analóg bemenetek száma: 4
Analóg bemeneti típusok
Áram +/- 20 mA
Áram 0...20 mA
Áram 4...20 mA
Feszültség +/- 10 V
Feszültség +/- 5 V
Feszültség 0...10 V
Feszültség 0...5 V
Feszültség 1...5 V
Részletes specifikációk
Analóg/digitális konverzió: 24 bit
Analóg bemeneti felbontás: 16 bit
Bemeneti impedancia:
10 MOhm feszültség üzemmódban
250 Ohm + 3,6...50 Ohm belső védőellenállás áram üzemmódban
Belső konverziós ellenállás pontossága: 0,1% - 15 ppm/°C
Szűrő típusa: Elsőrendű digitális szűrés
Gyors olvasási ciklusidő: 1 ms + 1 ms × használt csatornák száma
Névleges olvasási ciklusidő: 5 ms 4 csatornánál
Mérési pontosság
25°C-on:
0,075% teljes skálán +/- 10 V
0,075% teljes skálán +/- 5 V
0,075% teljes skálán 0...10 V
0,075% teljes skálán 0...5 V
0,075% teljes skálán 1...5 V
0,15% teljes skálán +/- 20 mA
0,15% teljes skálán 0...20 mA
0,15% teljes skálán 4...20 mA
0...60°C:
≤ 0,1% teljes skálán feszültség mérésnél
≤ 0,3% teljes skálán áram mérésnél
További specifikációk
Hőmérsékletfüggés:
15 ppm/°C feszültség mérésnél
30 ppm/°C áram mérésnél
Kalibrálás: Belső
Minimális áthallási csillapítás: 80 dB
Közös módusú elnyomás: 90 dB
Digitális értékformátum: -32768 és +32767 között a maximális felhasználói skálán, alapértelmezetten +/- 10000
Szigetelési feszültség:
300 V DC a csatornák között
1400 V DC a csatornák és a föld között
1400 V DC a csatornák és a busz között
Mérési felbontás:
0,35 mV feszültség mérésnél
0,92 µA áram mérésnél
Működési környezet
Üzemi hőmérséklet: 0...60°C
Tárolási hőmérséklet: -40...85°C
Relatív páratartalom: 5...95% 55°C-on, kondenzáció nélkül
IP védettség: IP20
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
MTBF megbízhatóság: 1200000 óra
Működési magasság: 0...2000 m, 2000...5000 m teljesítménycsökkenési tényezővel
Státuszjelzők
1 LED (zöld) RUN
1 LED csatornánként (zöld) csatornadiagnosztika
1 LED (piros) ERR
1 LED (piros) I/O
Teljesítmény adatok
Teljesítményfelvétel:
0,82 W 24 V DC tipikus
1,30 W 24 V DC maximum
0,32 W 3,3 V DC tipikus
0,48 W 3,3 V DC maximum
Áramfelvétel:
150 mA 3,3 V DC-nél
45 mA 24 V DC-nél
Tanúsítványok és szabványok
CE, RCM, CSA, EAC, Merchant Navy, UL
IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
