Schneider Electric Modicon X80 - BMEXBP1002 - hátlap, Ethernet, M580 PLC-hez, 10 I/O kártyahely, redundáns tápegységhez
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

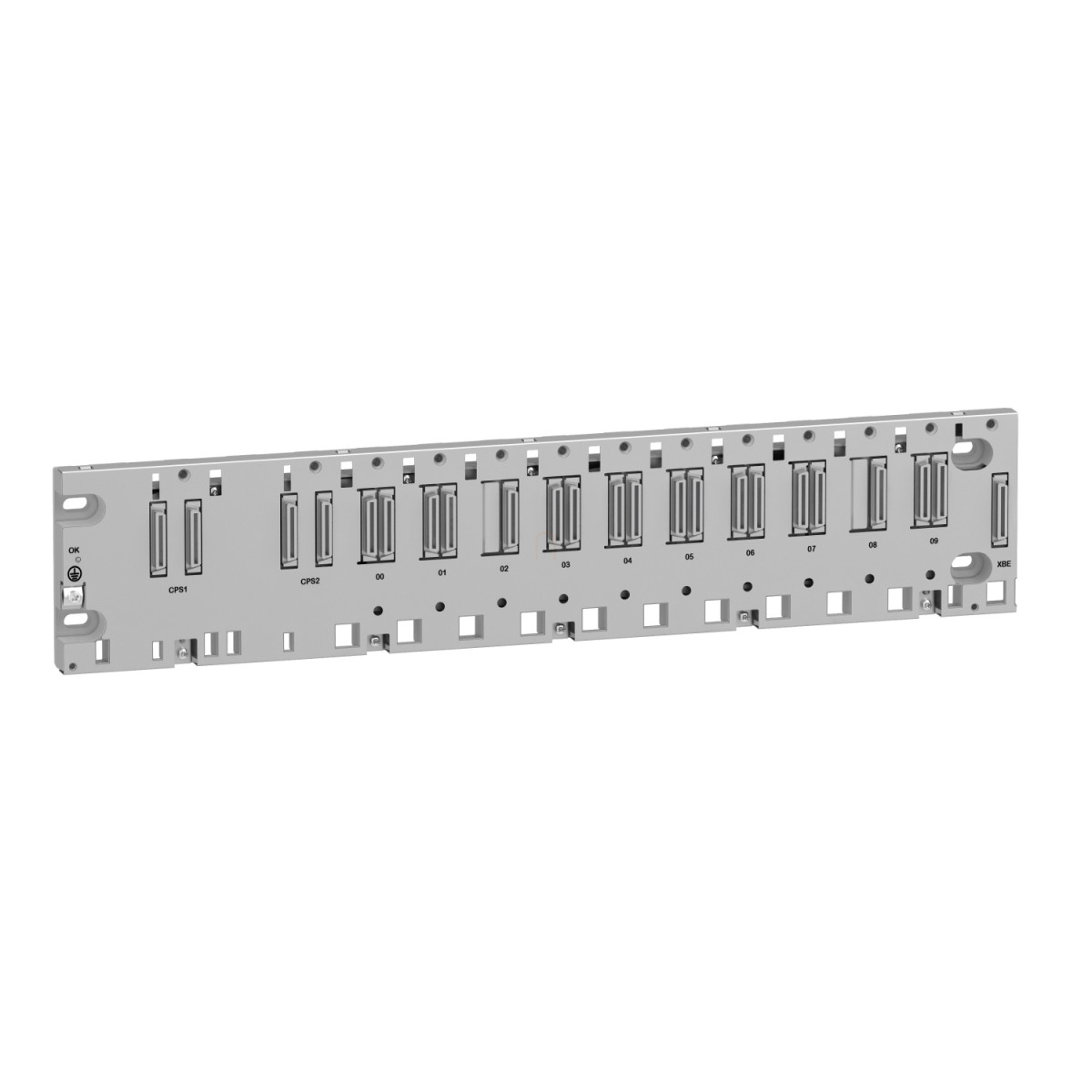

A BMEXBP1002 rack speciális kialakítása 8 db Ethernet-kompatibilis X-bus férőhelyet és 2 további X-bus férőhelyet biztosít. Ezzel a konfigurációval ideális választás azoknak az ipari környezeteknek, ahol magas fokú modularitásra és rugalmasságra van szükség. A rack kompatibilis különféle specifikus alkalmazási modulokkal, I/O modulokkal, BMXCPS4002 tápegységgel, valamint BMX és BME processzorokkal, ami sokoldalú felhasználási lehetőségeket kínál. Elektromos csatlakozása 1 db XBE csatlakozón keresztül valósul meg, ami lehetővé teszi bővítőmodulok használatát, ezáltal növelve a rendszer kapacitását és funkcionalitását.
A BMEXBP1002 teljesítményfelvétele 251 mW 3,3 V DC esetén és 3,9 W 24 V DC tápellátásnál. Az áramfelvételi értékek 162 mA 24 V DC és 76 mA 3,3 V DC mellett. A rack szilárd felépítése és kiváló műszaki paraméterei megmutatkoznak a kiemelkedő MTBF (Mean Time Between Failures) megbízhatósági értékben is, amely 1184170 óra. A termék rögzítése többféleképpen is megvalósítható: 4 db M6 csavar segítségével szerelőlapra, vagy 4 db 4,32...6,35 mm átmérőjű csavarral panelre. A rack IP20-as védettséggel rendelkezik, ami alapvető védelmet nyújt a por és idegen tárgyak ellen, ugyanakkor a termék telepítési helyének megfelelő környezeti körülményeket igényel.
A BMEXBP1002 működési hőmérséklettartománya 0...60°C, relatív páratartalom tekintetében pedig 5...95% között üzemeltethető, kondenzáció nélkül. Méreteit tekintve a rack üres állapotban 506,2 mm hosszú, extender modullal szerelve 507,38 mm, szélessége 105,11 mm, vastagsága pedig 19 mm. Fontos megjegyezni, hogy CPU-val szerelve a teljes magasság 134,6 mm-re változik. A rack telepítésekor figyelembe kell venni a minimális távolsági követelményeket: oldalsó távolság legalább 40 mm, felső és alsó távolság a környező tárgyaktól minimum 20 mm. A Schneider Electric BMEXBP1002 rack megfelel a 2014/35/EU alacsony feszültségű és a 2014/30/EU elektromágneses kompatibilitásra vonatkozó irányelveknek, ami biztosítja a biztonságos és megbízható működést ipari környezetben.
Schneider Electric Modicon X80 - BMEXBP1002 -hátlap, Ethernet, M580 PLC-hez, 10 I/O kártyahely, redundáns tápegységhez műszaki adatok
Főbb tulajdonságok
Termékcsalád: Modicon X80
Alkatrész típusa: Rack
Műszaki paraméterek
Férőhelyek száma: 8 bus X + Ethernet, 2 bus X
Termék kompatibilitás: Specifikus alkalmazási modul, I/O modul, BMXCPS4002, BMX processzor, BME processzor
Teljesítményfelvétel: 251 mW 3,3 V DC, 3,9 W 24 V DC
Elektromos csatlakozás: 1 csatlakozó (XBE) bővítőmodul
Rögzítési mód: 4 db M6 csavarral, szerelőlapra vagy 4 csavarral - átmérő: 4,32...6,35 mm, panelre
Áramfelvétel: 162 mA 24 V DC esetén, 76 mA 3,3 V DC esetén
MTBF megbízhatóság: 1184170 óra
Nettó tömeg: 1,37 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Működési környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
Megfelelőségek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Méretek
Méretek mm-ben: Üres rack hossza: 506,20 mm, Bővítőmodullal szerelt rack hossza: 507,38 mm, Szélesség: 105,11 mm, Vastagság: 19 mm
Megjegyzés: CPU-val szerelve a teljes magasság 134,6 mm
Telepítési követelmények
Oldalsó távolság: > 40 mm (1,57 in)
Felső és alsó távolság a környező tárgyaktól: > 20 mm (0,79 in)
