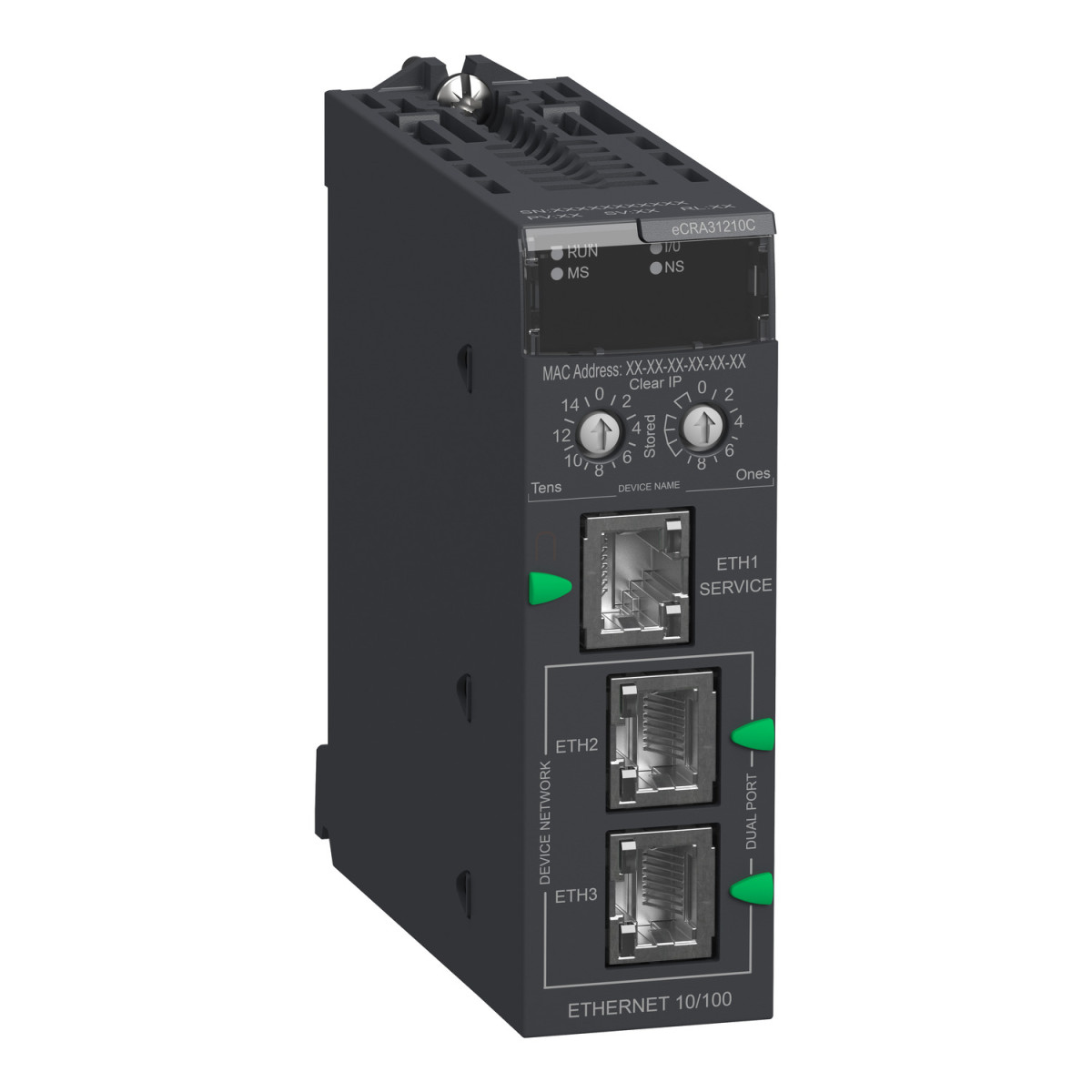

A Schneider Electric BMECRA31210C EIO drop adapter egy fejlett ipari automatizálási komponens, amely kifejezetten a Modicon X80 termékcsaládhoz tartozik és teljes kompatibilitást biztosít a Modicon M580 rendszerekkel. Ez a speciális I/O bővítőmodul elsődlegesen távoli I/O modulok kezelésére lett tervezve, és X80 Ethernet RIO drop adaptorként funkcionál.
A BMECRA31210C modul kétféle busz típust támogat egyszerre: a Bus X technológiát a távoli háttérpanelen keresztül, valamint az Ethernet kapcsolatot szintén a távoli háttérpanelen. A modul három porttal rendelkezik, amelyből egy szolgáltatások vagy osztott berendezések csatlakoztatására szolgál, míg a másik két port az Ethernet RIO hálózat számára van fenntartva, RSTP (Ring topology support) támogatással. A kommunikációs hálózat IPv4 (internet protokoll) alapú, és a kommunikációs port protokollja az EtherNet/IP. A modul számos kommunikációs szolgáltatást kínál, többek között: Ethernet/IP adapter funkciót, RSTP támogatást gyűrűs topológiához, Ethernet RIO hálózatot, Quality of Service (QoS) szolgáltatást, CIP Explicit üzenetküldést (szerver), Modbus TCP szervert a moduldiagnosztikához, valamint DHCP, TFTP, FTP, FDR, NTP, SNTP klienseket és SNMP agent támogatást. A kiberbiztonsági funkciók között megtalálható a kommunikációs portok engedélyezése/letiltása és a Syslog protokoll támogatása.
A BMECRA31210C modul 3 darab RJ45 csatlakozóval rendelkezik, és támogatja a fél duplex, teljes duplex, automatikus egyeztetés és auto MDIX átviteli módokat. Az átviteli sebessége 10/100 Mbit/s, és az Ethernet portok 10/100BASE-TX szabvány szerint működnek. A modul számos hasznos funkcióval rendelkezik, mint például a CCOTF (configuration change on the fly), vagyis a menet közbeni konfigurációs változtatás lehetősége. A bemeneti adatokat összegyűjti és továbbítja a távoli I/O fejadapternek, az kimeneti modulok pedig frissülnek a távoli I/O fejadaptertől kapott adatokkal. Ezen felül diagnosztikai funkciókat biztosít a távoli I/O eszközökhöz (Device DDT), port tükrözést, rendszeridő-bélyegzést, és 1-es típusú, nem-beavatkozó I/O bővítőkeret kialakítást tesz lehetővé. Az adatrögzítési funkció 10 ms időbélyegeket biztosít.
A modul fizikai jellemzői közé tartozik a standard modul formátum, a 0,225 kg nettó tömeg, és a rack-mounted szerelési mód, csavarokkal történő rögzítéssel. Méretei: 32 mm szélesség, 100 mm magasság és 87,5 mm mélység. A helyi jelzésrendszer 5 LED-ből áll: zöld LED a modul aktív állapotának jelzésére (RUN), piros LED a modulhibák kijelzésére (ERR), zöld/piros LED a modul állapotának mutatására (Mod Status), zöld/piros LED a hálózati kommunikáció állapotának jelzésére (Net Status), és zöld LED az Ethernet kapcsolat diagnosztikájához (STS). A modul áramfelvétele 1800 mA, és a bemeneti feszültsége 3,3 V DC. Kompatibilis számos különböző típusú modullal, támogatva akár 1024 diszkrét csatornát vagy 256 analóg csatornát. Továbbá működik számlálómodulokkal, időbélyegző modulokkal, SSI enkóder interfész modulokkal, mozgásvezérlő modulokkal és több más speciális modultípussal is.
Modicon X80 BMECRA31210C EIO drop adapter műszaki adatok
Fő jellemzők
Termékcsalád: Modicon X80
Kompatibilitás: Modicon M580
Termék típusa: I/O bővítőmodul
Eszköz alkalmazása: X80 Ethernet RIO drop adaptor
Termék specifikus alkalmazás: Távoli I/O modulokhoz
Kiegészítő információk
Busz típus: Bus X a távoli háttérpanelen keresztül, Ethernet a távoli háttérpanelen keresztül
Portok száma: 3
Integrált csatlakozástípus: 1 port szolgáltatásokhoz vagy elosztott berendezésekhez, 2 port Ethernet RIO hálózathoz (RSTP)
Kommunikációs hálózat típusa: IPv4 (internet protokoll)
Kommunikációs port protokoll: EtherNet/IP
Kommunikációs szolgáltatások: Ethernet/IP adapter, RSTP (gyűrűs topológia támogatás), Ethernet RIO hálózat, Quality of Service (QoS), CIP Explicit üzenetküldés (szerver), Modbus TCP szerver moduldiagnosztikához, DHCP kliens, TFTP kliens, FTP kliens, FDR kliens, NTP kliens, SNTP kliens, SNMP agent
Kiberbiztonság: Kommunikációs portok engedélyezése/letiltása, Syslog protokoll támogatás
Csatlakozó típusa: 3 RJ45
Adatcsere mód: Fél duplex, teljes duplex, automatikus egyeztetés, auto MDIX
Átviteli sebesség: 10/100 Mbit/s
Ethernet port: 10/100BASE-TX
Funkciók
CCOTF (menet közbeni konfiguráció változtatás)
A bemeneti adatok gyűjtése és továbbítása a távoli I/O fejadapternek
A kimeneti modulok frissítése a távoli I/O fejadaptertől kapott adatokkal
Diagnosztika a távoli I/O eszközökhöz (Device DDT)
Port tükrözés
Rendszeridő-bélyegzés
Nem-beavatkozó 1-es típusú I/O bővítőkeret
Adatrögzítés: 10 ms időbélyegek
Fizikai jellemzők
Helyi jelzések: 1 LED (zöld) a modul aktív állapotához (RUN), 1 LED (piros) a modulhibákhoz (ERR), 1 LED (zöld/piros) a modul állapotához (Mod Status), 1 LED (zöld/piros) a hálózati kommunikáció állapotához (Net Status), 1 LED (zöld) az Ethernet link diagnosztikához (STS)
Áramfelvétel: 1800 mA
Bemeneti feszültség: 3,3 V DC
Modul formátuma: Standard
Nettó tömeg: 0,225 kg
Rögzítés módja: Csavarokkal
Szerelési mód: Rack-mounted
Szélesség: 32 mm
Magasság: 100 mm
Mélység: 87,5 mm
Környezeti jellemzők
Védőkezelés: Lakkozott kivitel
Relatív páratartalom: 95% kondenzáció nélkül
Környezeti működési hőmérséklet: 0...60 °C
Tárolási hőmérséklet: -40...85 °C
Üzemeltetési magasság: <= 2000 m
IP védettségi fokozat: IP20
Tanúsítványok és szabványok
Direktívák: 2014/35/EU - kisfeszültségű direktíva, 2014/30/EU - elektromágneses kompatibilitás, 2014/34/EU - ATEX direktíva
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zone 2/22, IECEx zone 2/22, Veszélyes helyszín osztály 1, division 2
