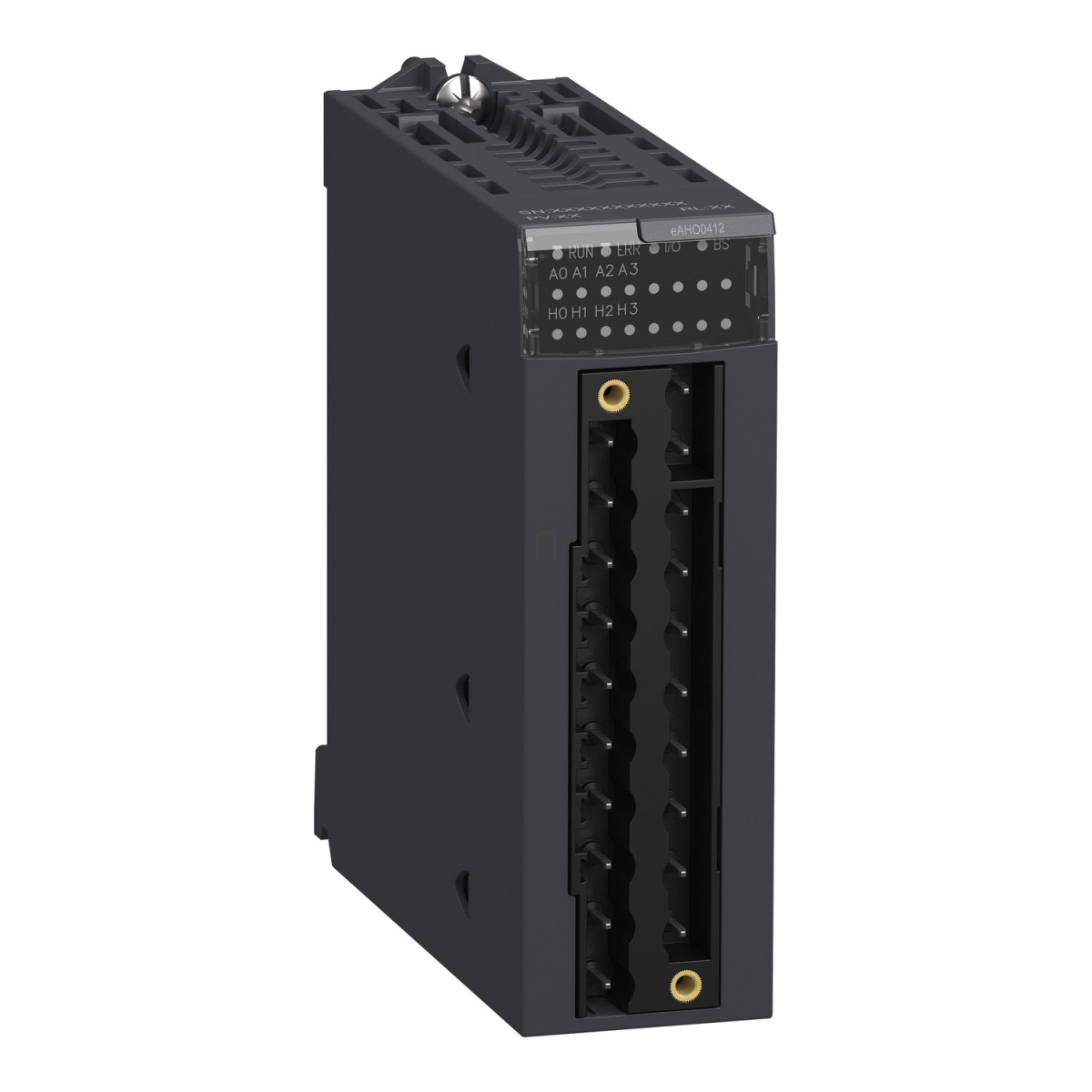

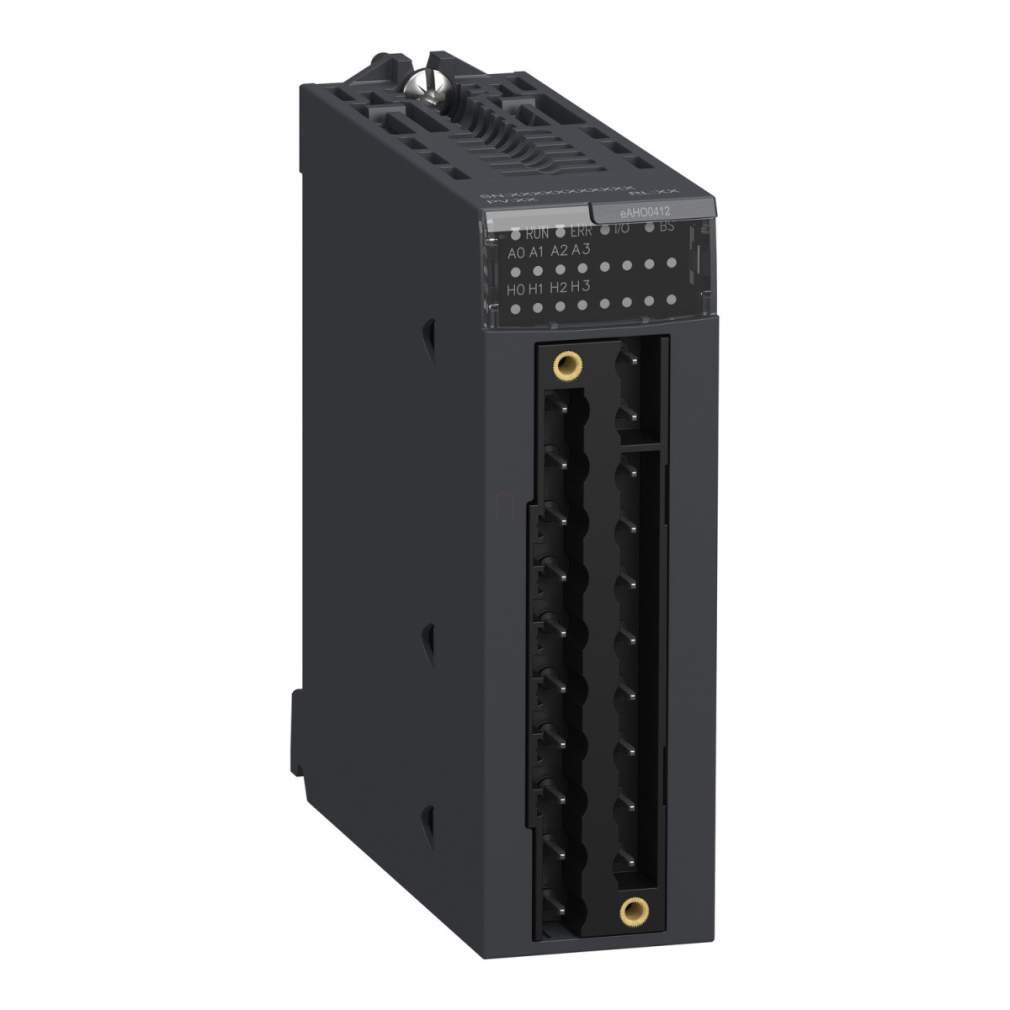

A Schneider Electric Modicon X80 BMEAHO0412C egy rendkívül megbízható, zord környezeti feltételekre tervezett analóg kimeneti modul, amely ipari automatizálási rendszerekhez kínál kiváló megoldást. Ez a HART kommunikációs protokollt támogató eszköz 4 független, szigetelt áramkimenettel rendelkezik, amely ideális a komplex ipari folyamatok precíz szabályozásához.
A BMEAHO0412C modul kiemelkedő műszaki jellemzőkkel büszkélkedhet, amelyek között szerepel a 4-20 mA tartományú áramkimenet, a 15 bit + előjel felbontás, és a figyelemre méltó 0,1% pontosság 25 °C-on. A modul szigetelt kialakítása biztosítja a megbízható működést, mivel az egyes csatornák között 1000 V DC, a csatornák és a föld között, valamint a csatornák és a busz között 1400 V DC szigetelési feszültséget garantál. A beépített szakadásérzékelés funkció azonnal jelzi a vezetékszakadást, így gyors beavatkozást tesz lehetővé. A modul terhelési impedanciája ohmos, 600 Ohm a 0...20 mA tartományban és 570 Ohm a 0...21 mA tartományban, amely biztosítja a kompatibilitást különböző ipari berendezésekkel. A pontos működéshez a hőmérséklet-sodródási érték mindössze 45 ppm/°C, amely kiváló stabilitást jelent változó környezeti feltételek mellett is.
A BMEAHO0412C különlegessége, hogy kifejezetten zord környezeti feltételekre tervezték, amit a konformalitást biztosító védőbevonat és a kiemelkedő környezeti ellenállóképesség bizonyít. A modul -25°C és +60°C közötti működési hőmérséklet-tartománya, valamint a kiemelkedő por-, homok-, só-, penész- és gombaspóra-ellenállás (IEC 60721-3-3 szabvány szerint 3S4, 3B2 osztályok) biztosítja a megbízható működést még a legmostohább ipari környezetekben is. Az eszköz gázálló tulajdonságai megfelelnek az ISA S71.04 Gx osztálynak és az IEC 60721-3-3 3C4 osztálynak. A modul használható akár 2000 méteres magasságig teljes teljesítménnyel, valamint 2000-5000 méteres magasságig teljesítménycsökkentési tényezővel.
A BMEAHO0412C széles körű kompatibilitást kínál a Modicon X80 platformon belül, támogatva a BMEP58... processzorokat, BMEXBP... hátlapokat, ABE7CPA21 adaptert, BMECRA31210 fej modult és a BMXFTB20... sorkapcsokat. A modul elektromos csatlakoztatása 20 pólusú sorkapoccsal vagy Telefast csatlakozással oldható meg, ami rugalmas telepítési lehetőségeket biztosít. A széles körű megfelelőséget a nemzetközi tanúsítványok hosszú sora igazolja: CE, UL, CSA, RCM, EAC, valamint a ATEX és IECEx zóna 2/22 minősítés, amely lehetővé teszi a használatát potenciálisan robbanásveszélyes környezetben is. A modul megfelel az EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10 és számos más nemzetközi szabványnak, biztosítva a globális alkalmazhatóságot és a legmagasabb szintű biztonsági követelményeknek való megfelelést.

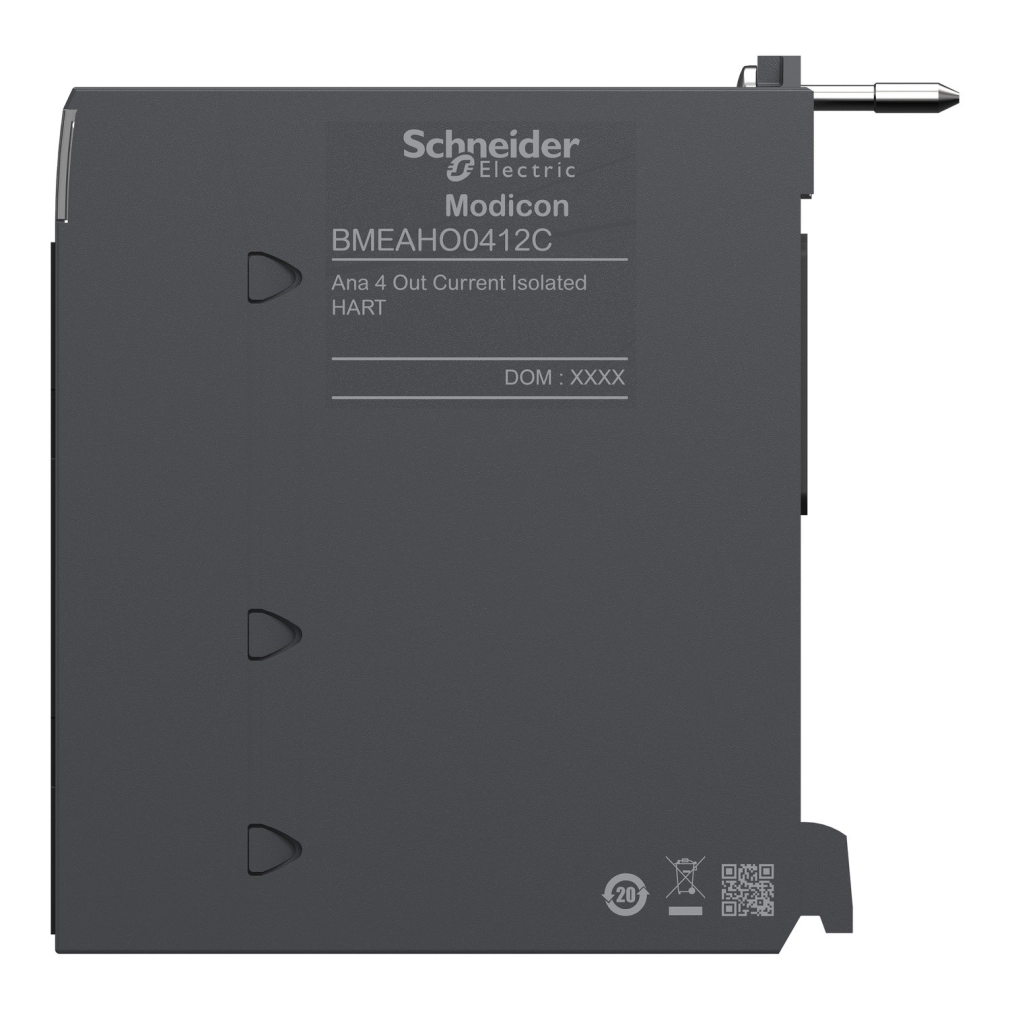

Schneider Electric Modicon X80 - BMEAHO0412C -bővítő, HART kimeneti modul 4 csatornás, lakkozott műszaki adatok
Általános jellemzők
Termékcsalád: Modicon X80
Termék vagy komponens típusa: Analóg kimeneti modul
Alkalmazás-specifikus I/O: HART
Kompatibilitás
Termék-kompatibilitás: BMEP58... processzor, BMEXBP... hátlap, ABE7CPA21, BMECRA31210 fej modul, BMXFTB20... sorkapocs
Elektromos jellemzők

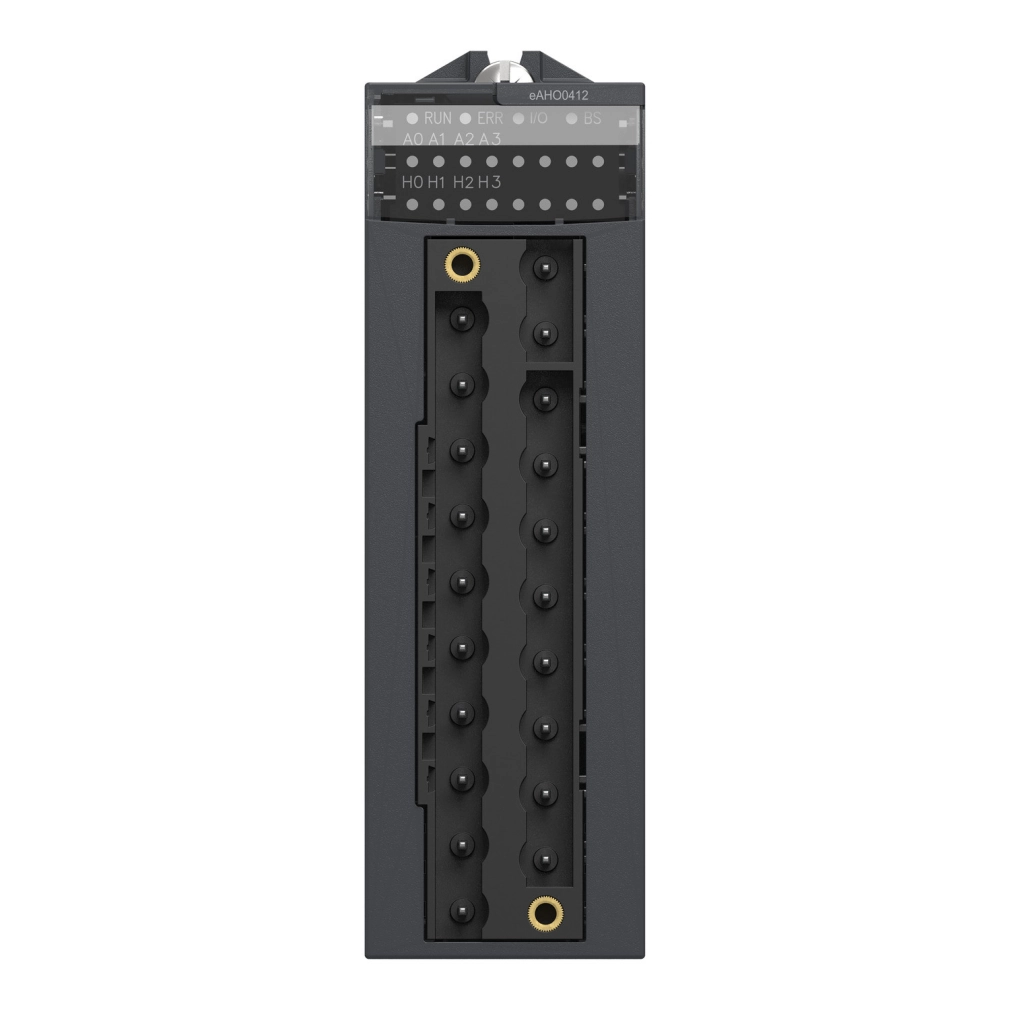

Elektromos csatlakozás: 20 pólusú sorkapocs, Telefast
Csatornák közötti szigetelés: Szigetelt
Mérési hiba: 0,1% teljes skálára 25 °C-on, 0,45% teljes skálára -25...60 °C-on
Hőmérséklet-drift: 45 ppm/°C
Szigetelési feszültség: 1000 V DC 60 másodpercig a csatornák között, 1400 V DC 60 másodpercig a csatornák és a föld között, 1400 V DC 60 másodpercig a csatornák és a busz között
Ellenőrzések: Vezetékszakadás-érzékelés
Terhelési impedancia ohmos: 600 Ohm 0...20 mA, 570 Ohm 0...21 mA
Analóg kimenetek száma: 4
Analóg kimenet típusa: Áram: 4...20 mA
Analóg kimenet felbontása: 15 bit + előjel
Topológia: Pont-pont
Elérhető funkció: I/O leképezés
Környezeti feltételek
Működési környezeti hőmérséklet: -25…60 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 0...2000 m, 2000...5000 m teljesítménycsökkentési tényezővel
Tanúsítványok
Termék-tanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zóna 2/22, IECEx zóna 2/22
Szabványok: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 (1-es és 2-es interfész típus), EN/IEC 61850-3 (G helyszín), EN/IEC 60079-0
Környezeti ellenállóképesség
Környezeti jellemzők: Gázálló osztály Gx az ISA S71.04 szerint, Gázálló osztály 3C4 az IEC 60721-3-3 szerint, Porálló osztály 3S4 az IEC 60721-3-3 szerint, Homokálló osztály 3S4 az IEC 60721-3-3 szerint, Sóálló 2. szint az IEC 68252 szerint, Penészgomba-álló osztály 3B2 az IEC 60721-3-3 szerint, Gombaspóra-álló osztály 3B2 az IEC 60721-3-3 szerint, Veszélyes helyszín osztály I, 2. szakasz
Védőkezelés: Konform bevonat
