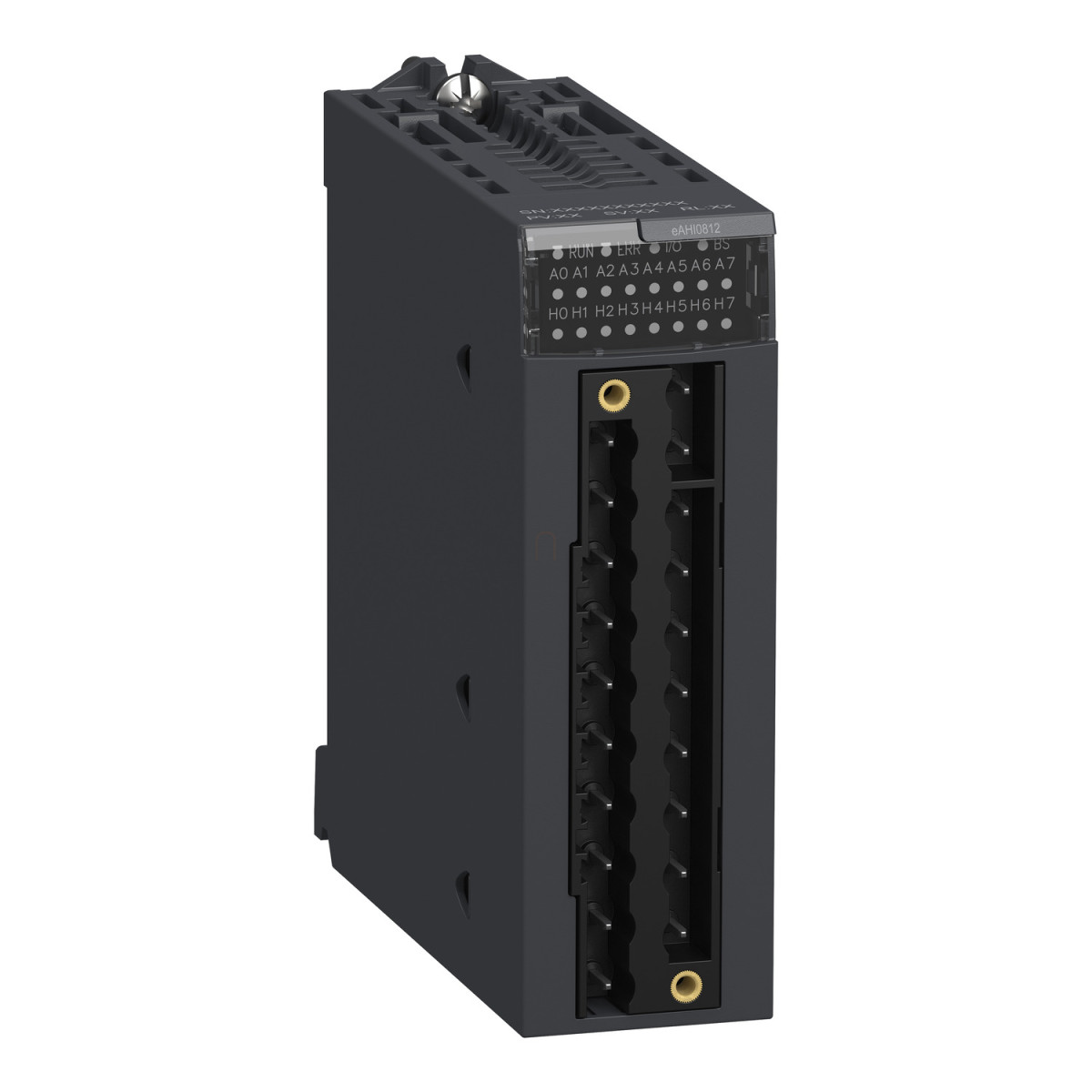

A Schneider Electric BMEAHI0812 analóg izolált magas szintű bemeneti modulja a Modicon X80 termékcsalád rendkívül sokoldalú tagja, amely speciálisan HART protokollt használó ipari rendszerekhez lett kifejlesztve. A modul 8 független, egymástól galvanikusan leválasztott áramhurok bemenetet kínál, amelyek mindegyike a szabványos 4-20 mA jelszint tartományban működik, így ideális választás ipari folyamatirányítási alkalmazásokban, ahol pontos analóg jelkezelésre és kommunikációra van szükség.
A BMEAHI0812 modul kiemelkedő műszaki jellemzőkkel rendelkezik. 15 bit + előjel felbontása rendkívül pontos mérést tesz lehetővé, míg a beépített 250 Ohm-os belső védőellenállás (3,6-50 Ohm) védelmet biztosít a túlterhelések ellen. A modul mérési pontossága figyelemre méltó: 25°C-on a teljes skála 0,15%-a, míg a 0-60°C működési tartományban is mindössze 0,3%. A hőmérséklet-együttható 50 ppm/°C, ami kiemelkedően stabil működést garantál változó környezeti feltételek mellett is. A csatornák közötti szigetelés 1000 V DC 60 másodpercig, míg a csatornák és a föld, valamint a csatornák és a busz között 1400 V DC 60 másodpercig, biztosítva a megbízható és biztonságos működést még zajos ipari környezetben is.
A BMEAHI0812 kompatibilis a BMEP58... processzorral, valamint számos terminál blokkal és csatlakozási lehetőséggel, például BMXFTB20..., ABE7CPA31, BMEXBP... backplane, ABE7CPA02, ABE7CPA03, és a BMECRA31210 fejmodullal. A modul elektromos csatlakozása 20 pólusú sorkapocson keresztül történik, és támogatja a Telefast rendszert is. A BMEAHI0812 számos hasznos funkciót kínál, mint például a vezetékszakadás érzékelés és a pont-pont topológia támogatása, valamint I/O leképezés. A modul megfelel az ipari szabványoknak, beleértve az IEC 61010-2-201, IEC 61131-2, UL 61010-2-201 és CSA C22.2 No 61010-2-201 követelményeit, valamint számos minősítéssel rendelkezik, mint a CE, RCM, CSA, EAC, Merchant Navy és UL. Az IP20 védettségi szint megfelelő védelmet biztosít a tipikus ipari környezetben.
Schneider Electric Modicon X80 - BMEAHI0812 -bővítő, HART bemeneti modul 8 csatornás műszaki adatok
Termék jellemzők
Termékcsalád: Modicon X80
Terméktípus: Analóg bemeneti modul
Specifikus alkalmazás: HART
Bemeneti jellemzők
Analóg bemenetek száma: 8
Analóg bemenet típusa: Áram 4...20 mA
Analóg bemenet felbontása: 15 bit + előjel
Bemeneti impedancia: 250 Ohm belső védőellenállás (3,6-50 Ohm)
Mérési hiba: 0,15% a teljes skálára 25°C-on, <= 0,3% a teljes skálára 0...60°C között
Hőmérséklet-eltolódás: 50 ppm/°C
Elektromos jellemzők
Csatornák közötti szigetelés: Izolált
Szigetelési feszültség: 1000 V DC 60 másodpercig csatornák között, 1400 V DC 60 másodpercig csatornák és föld között, 1400 V DC 60 másodpercig csatornák és busz között
Elektromos csatlakozás: 20 utas sorkapocs, Telefast
Funkciók és kompatibilitás
Termék kompatibilitás: BMEP58... processzor, BMXFTB20... sorkapocs, ABE7CPA31, BMEXBP... backplane, ABE7CPA02, ABE7CPA03, BMECRA31210 fejmodul
Ellenőrzés: Vezetékszakadás érzékelés
Topológia: Pont-pont
Elérhető funkció: I/O leképezés
Fizikai jellemzők
Védettségi fokozat: IP20
Környezeti feltételek
Környezeti üzemi hőmérséklet: 0…60°C
Szabványok és tanúsítványok
Irányelvek: 2014/35/EU - alacsony feszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás
Termék tanúsítványok: CE, RCM, CSA, EAC, Merchant Navy, UL
Szabványok: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
