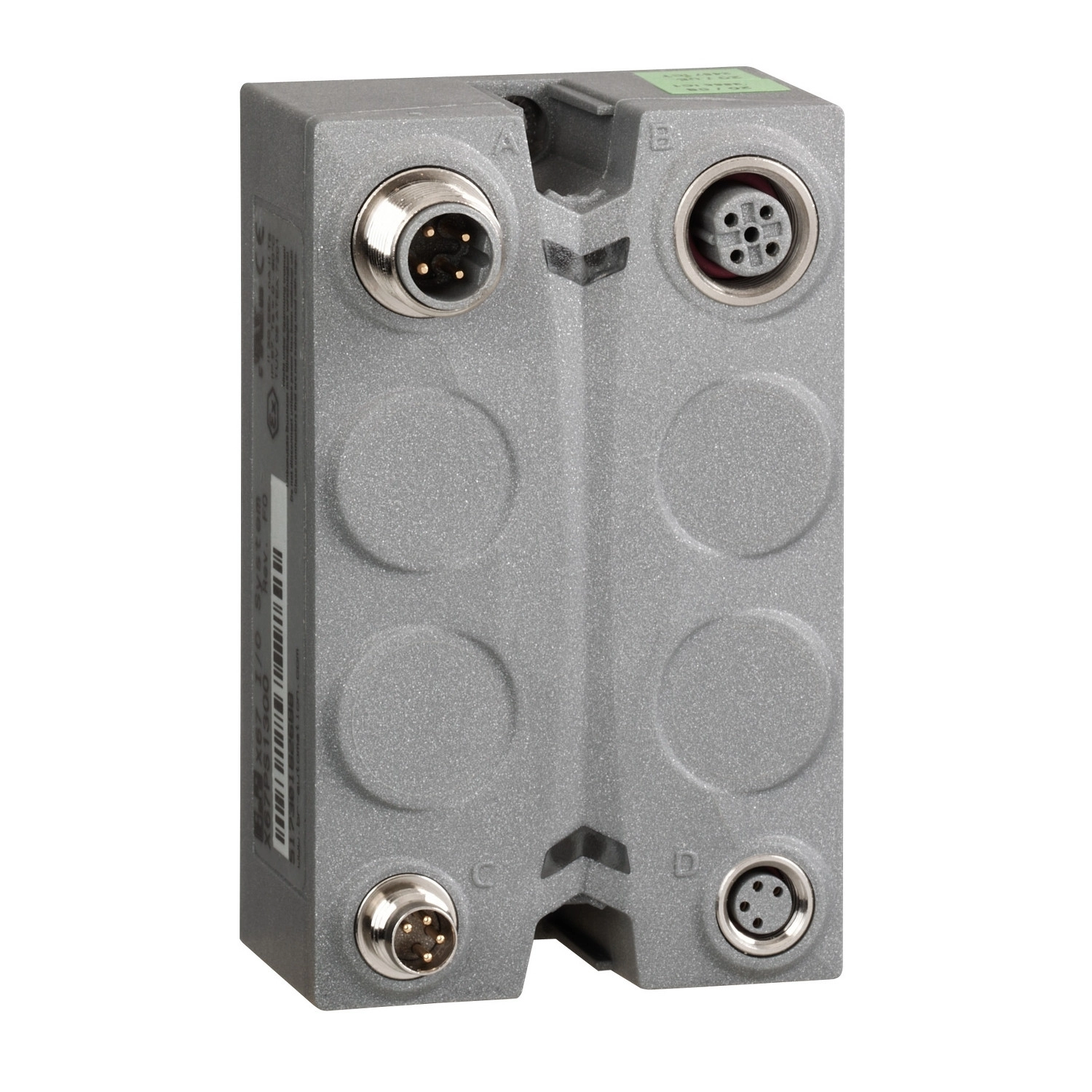

A Schneider Electric Modicon TM7SPS1A tápelosztó modul egy kompakt és sokoldalú megoldás az ipari automatizálási rendszerek 24 V DC tápellátásának biztosítására. Ez a modul kifejezetten a Modicon TM7 rendszerekhez lett tervezve, és kiválóan alkalmazható a Modicon LMC058 és Modicon M258 vezérlőkkel együttműködve. A TM7SPS1A elsődleges feladata a 24 V DC tápellátás biztosítása I/O modulok és TM7 busz számára, maximálisan 15 W teljesítménnyel.
A tápelosztó modul precíz műszaki paraméterekkel rendelkezik, amelyek biztosítják a stabil működést különböző ipari környezetekben. Elektromos csatlakoztatása 1 db apa és 1 db anya M8 csatlakozóval történik a tápellátás oldalon, míg a TM7 busz csatlakoztatásához 1 db apa és 1 db anya M12 csatlakozó áll rendelkezésre. A modul állapotának nyomon követését 2 LED segíti, amelyek a szenzor/aktuátor tápellátás állapotát jelzik. A TM7SPS1A bármilyen pozícióban működtethető, és két csavarral rögzíthető, ami nagyban megkönnyíti a telepítést. A modul méretei kompaktak, tömege mindössze 0,19 kg, ami ideálissá teszi olyan alkalmazásokhoz, ahol a helytakarékosság fontos szempont.
A Modicon TM7SPS1A modul kiemelkedő ellenállóképességgel rendelkezik a különböző környezeti hatásokkal szemben. Működési hőmérséklet-tartománya -10°C és +60°C között van, míg tárolásra -25°C és +85°C közötti hőmérsékleten alkalmas. A relatív páratartalmat 5% és 95% között tolerálja kondenzáció nélkül. A modul 2000 méter tengerszint feletti magasságig üzemeltethető, és akár 3000 méterig tárolható. A rezgésállóság terén is kiemelkedő: 7,5 mm állandó amplitúdót (2-8 Hz), 2 gn állandó gyorsulást (8-200 Hz) és 4 gn állandó gyorsulást (200-500 Hz) képes elviselni az IEC 60721-3-5 Class 5M3 szabvány szerint. Ütésállósága 30 gn 11 ms időtartamig, az IEC 60721-3-5 Class 5M3 szabványnak megfelelően. Elektromágneses kompatibilitás szempontjából megfelel az EN/IEC 61000-4-6 szabványnak, az elektromos zavartűrés tekintetében pedig a CISPR 11 előírásainak.
A Schneider Electric Modicon TM7SPS1A modul széles körű tanúsítványokkal rendelkezik, köztük C-Tick, ATEX II 3g EEx nA II T5, GOST-R és cURus minősítésekkel, valamint CE jelöléssel. Szerelési szempontból rugalmas: alumínium keretre, DIN sínre (TM7ACMP szerelőlappal, kizárólag 1-es méretű blokkok esetén) vagy közvetlenül a gépre is szerelhető. A szereléshez M4-es csavarokat kell használni, maximum 0,6 Nm (5,3 lbf-in) meghúzási nyomatékkal. A modul elektromos bekötése részletesen dokumentált, a tápellátáshoz külső, T típusú, lassú leolvadású biztosítékot (minimum 1 A, maximum 4 A, 250 V) és külső szigetelt 24 VDC tápegységet kell használni, a maximális áram 4 A lehet.
Schneider Electric Modicon TM7 - TM7SPS1A -IP67 I/O modul, tápelosztó blokk, 15W, 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM7
Termék vagy komponens típusa: Tápelosztó modul
Kompatibilitás: Modicon LMC058, Modicon M258
Termék kompatibilitás: Mozgásvezérlő, Logikai vezérlő
Specifikus alkalmazás: 24 V DC I/O modulok és TM7 busz tápellátása
Névleges tápfeszültség: 24 V
Tápáramkör típusa: DC
Elektromos csatlakoztatás
1 apa + 1 anya M8 csatlakozó (tápellátás)
1 apa + 1 anya M12 csatlakozó (TM7 busz)
Kiegészítő információk
Helyi jelzés: 2 LED a szenzor/aktuátor tápellátás állapotához
Névleges teljesítmény: 15 W
Működési pozíció: Bármilyen pozíció
Rögzítési mód: 2 csavarral
Környezeti paraméterek
Szabványok: IEC 61131-2
Terméktanúsítványok: C-Tick, ATEX II 3g EEx nA II T5, GOST-R, cURus
Jelölés: CE
Környezeti működési hőmérséklet: -10...60 °C
Tárolási hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Ellenállósági paraméterek
Rezgésállóság:
- 7,5 mm állandó amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 5M3 osztály szerint
- 2 gn állandó gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 5M3 osztály szerint
- 4 gn állandó gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 5M3 osztály szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 5M3 osztály szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéskor az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 0,08...2 Hz az IEC 61000-4-3 szerint, 1 V/m 2...2,7 Hz az IEC 61000-4-3 szerint
Fizikai méretek
Méretek: 53 mm x 85 mm x 42 mm
Nettó tömeg: 0,19 kg
Telepítési útmutató
TM7 blokk alumínium keretre szerelése: M4 csavarokat használj maximum 0,6 Nm (5,3 lbf-in) meghúzási nyomatékkal.
TM7 blokk DIN sínre szerelése: Csak 1-es méretű (legkisebb) blokkok telepíthetők DIN sínre a TM7ACMP szerelőlappal.
TM7 blokk közvetlen gépre szerelése: Figyelembe kell venni az alaplemez vastagságát a csavarhossz meghatározásakor.
