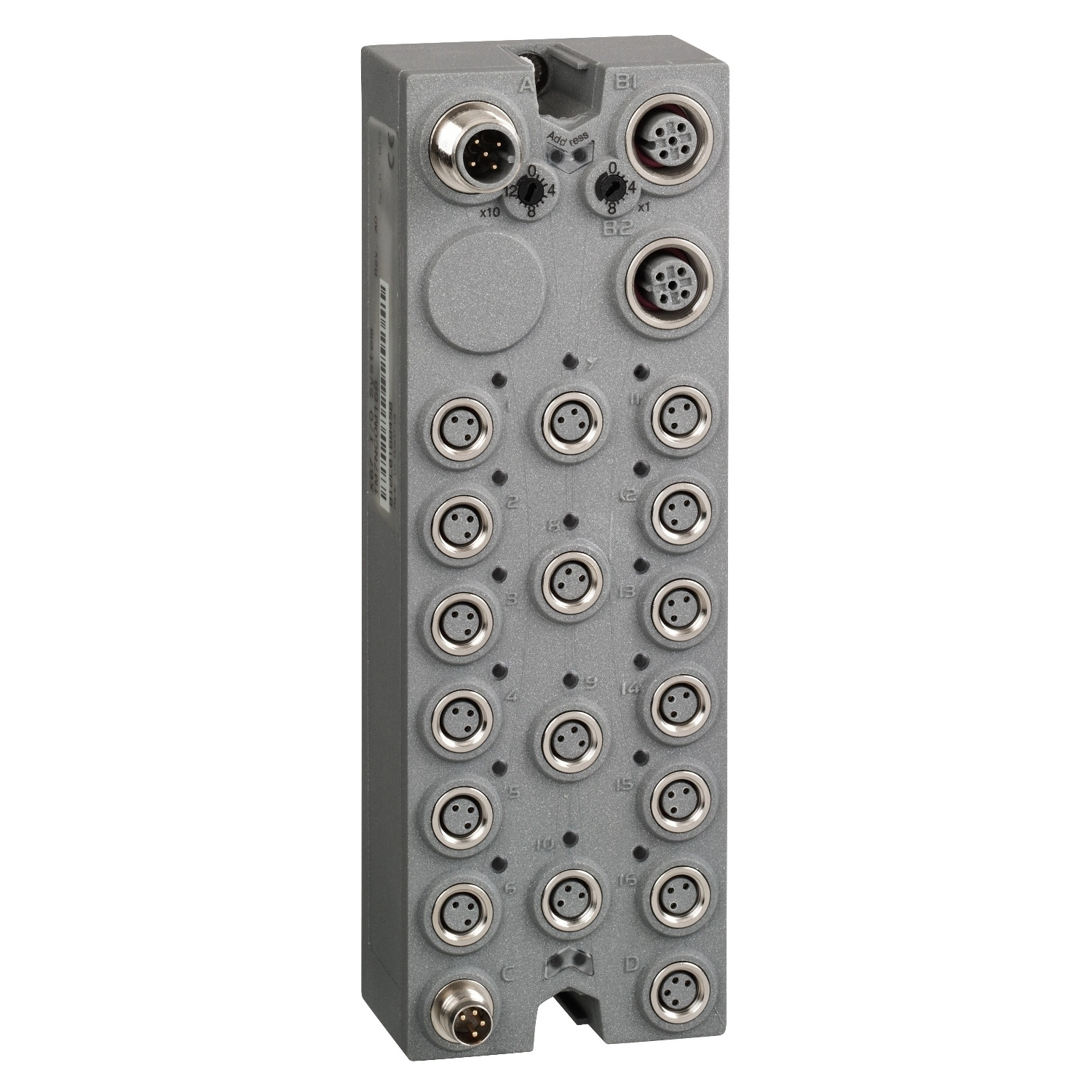

Schneider Electric Modicon TM7 - TM7NCOM16B -IP67 I/O modul, 16 konfigurálható digitális bemenet / kimenet (tranzisztor, source), 16xM8, CANopen
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM7NCOM16B a Modicon TM7 termékcsaládba tartozik, és tökéletesen kompatibilis a Modicon LMC058 és Modicon M258 vezérlőkkel. A modul 16 digitális csatornája egyenként konfigurálható bemenetként vagy kimenetként (tranzisztoros, source típusú), így egy eszközzel többféle vezérlési feladatot is meg lehet oldani. Minden egyes csatorna egyedi címzéssel rendelkezik (I0/Q0-tól I15/Q15-ig), ami megkönnyíti a programozást és a hibakeresést. A beépített állapotjelző LED-ek pedig lehetővé teszik a gyors diagnosztikát közvetlenül a berendezésnél.
A Modicon TM7NCOM16B modul rendelkezik CANopen bemeneti és kimeneti csatlakozókkal, valamint TM7 busz kimeneti csatlakozóval is, így könnyen integrálható meglévő hálózatokba. A CANopen címbeállítás forgókapcsolókkal történik, ami egyszerű telepítést és konfigurálást tesz lehetővé. A modul 24 V DC tápellátást igényel, amely külön biztosított a fő tápellátás és az I/O teljesítményszegmens számára, növelve ezzel a rendszer rugalmasságát és biztonságát.
A modul kialakítása ipari környezetbe lett tervezve: 0,32 kg nettó súlyával kompakt, mégis strapabíró kivitelű. Méretei (155 mm × 53 mm × 42 mm) lehetővé teszik a helytakarékos beépítést. A TM7NCOM16B többféle szerelési lehetőséget kínál: felszerelhető közvetlenül a gépre, alumínium vázra, vagy akár DIN sínre is a megfelelő tartókonzol (TM7ACMP) segítségével. A szerelési útmutató szerint a maximális meghúzási nyomaték az M4 csavarok rögzítéséhez 0,6 N·m, ami biztosítja a modul megfelelő rögzítését anélkül, hogy károsítaná a készülékházat.
A Modicon TM7NCOM16B kiváló választás olyan alkalmazásokhoz, ahol szükség van a gépek közelében elhelyezett, környezeti hatásoknak ellenálló, rugalmasan konfigurálható I/O modulokra. Az IP67 védettség lehetővé teszi a por és nedvesség elleni védelmet, így a modul akár mosási zónákban vagy más, nedves környezetben is használható. A CANopen interfész pedig biztosítja a kompatibilitást számos ipari vezérlővel és hálózattal, így a TM7NCOM16B könnyen integrálható a meglévő rendszerekbe, vagy új fejlesztések alapjaként szolgálhat. A Schneider Electric TM7NCOM16B cikkszámú termék CE jelöléssel rendelkezik, amely igazolja, hogy megfelel az európai szabványoknak és előírásoknak.
Modicon TM7 CANopen interface I/O block műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM7
Termék vagy komponens típusa: CANopen interfész I/O blokk
Kompatibilitás: Modicon LMC058, Modicon M258
Kiegészítő jellemzők
Nettó tömeg: 0,32 kg
Környezeti jellemzők
Jelölés: CE
Méretek
155 mm × 53 mm × 42 mm (magasság × szélesség × mélység)
Bemeneti/kimeneti jellemzők
16 konfigurálható csatorna M8 csatlakozókkal (I0/Q0 - I15/Q15)
Csatlakozók
A: CANopen busz IN csatlakozó
B1: CANopen busz OUT csatlakozó
B2: TM7 busz OUT csatlakozó
C: 24 Vdc tápellátás IN csatlakozó
D: 24 Vdc tápellátás OUT csatlakozó
Telepítési útmutató
Szerelhető alumínium vázra, DIN sínre (csak 1-es méretű blokkok a TM7ACMP szerelőlappal) vagy közvetlenül a gépre
Maximális nyomaték az M4 csavarok rögzítéséhez: 0,6 N.m (5.3 lbf-in)
Tápellátás
24 Vdc fő tápellátás a TM7 tápbuszhoz
24 Vdc I/O teljesítményszegmens
Külső biztosíték, T típusú, lomha, 1 A, 250 V a fő tápellátáshoz
Külső biztosíték, T típusú, lomha, max. 4 A, 250 V az I/O teljesítményszegmenshez
