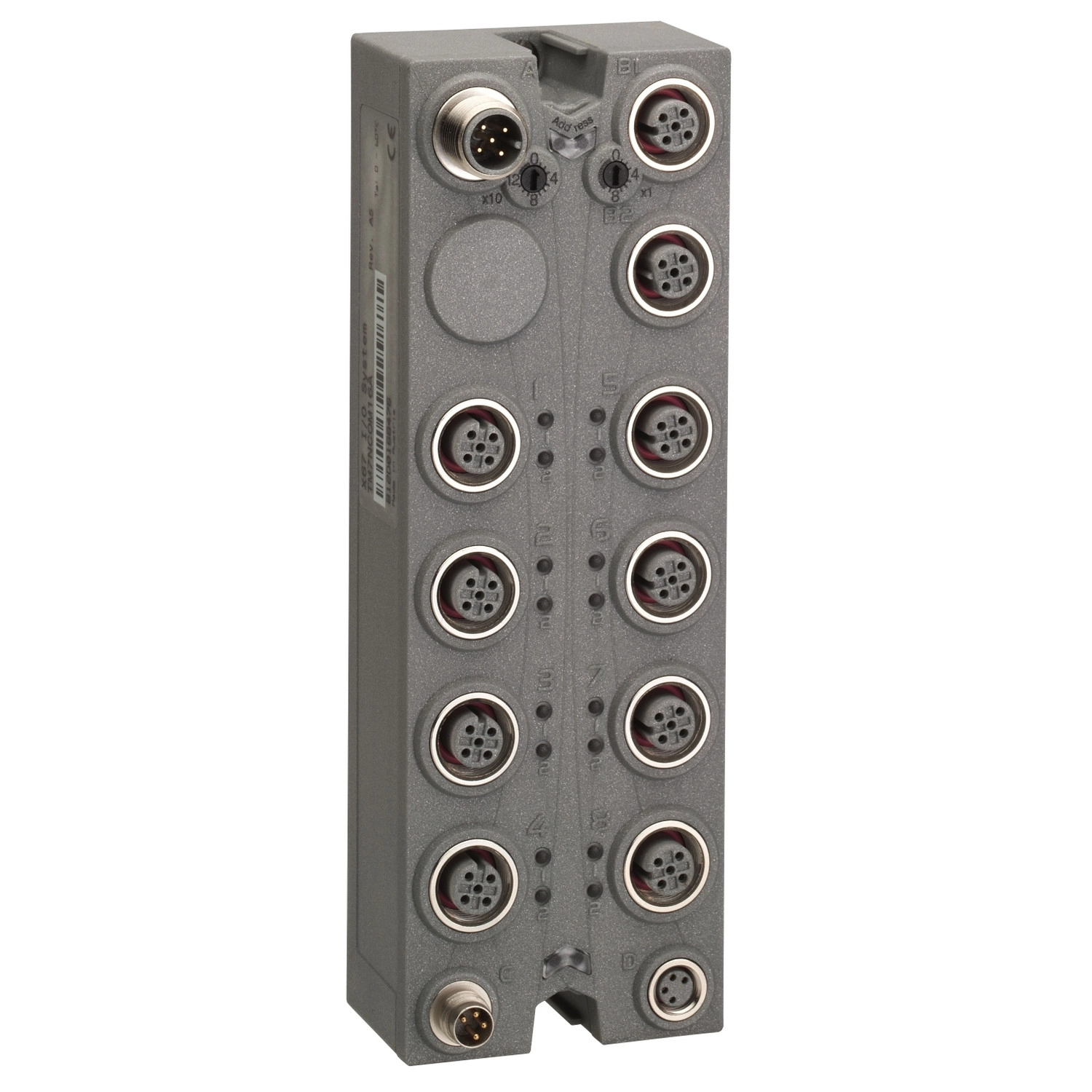

Schneider Electric Modicon TM7 - TM7NCOM16A -IP67 I/O modul, 16 konfigurálható digitális bemenet / kimenet (tranzisztor, source), 8xM12, CANopen
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM7NCOM16A 16 darab M12 csatlakozóval rendelkezik, amelyek mindegyike input/output funkcionalitást kínál. Ez a modul tökéletesen kompatibilis a Modicon LMC058 és Modicon M258 rendszerekkel, így könnyen integrálható meglévő Schneider Electric infrastruktúrába. A CANopen interfész lehetővé teszi a gyors és megbízható kommunikációt, míg az IP67-es védettségi szint biztosítja, hogy az eszköz ellenálljon a pornak és a rövid idejű vízbe merítésnek is.
A termék kialakítása lehetővé teszi a többféle szerelési módot: felszerelhető alumínium keretre (M4 csavarokkal, maximum 0,6 N.m nyomatékkal), DIN sínre (TM7ACMP szerelőlap segítségével, csak 1-es méretű blokkokhoz), vagy közvetlenül a gépre. A 155 mm × 53 mm × 42 mm-es méretével és 0,32 kg tömegével kompakt és könnyen kezelhető. A CE jelölés garantálja az európai szabványoknak való megfelelést.
A TM7NCOM16A részletes csatlakoztatási lehetőségeket kínál. Az eszköz rendelkezik CANopen busz IN és OUT csatlakozóval, TM7 busz OUT csatlakozóval, 24 Vdc tápellátás IN és OUT csatlakozókkal, valamint 16 input/output csatlakozóval. A státusz és csatorna LED-ek, valamint a CANopen címbeállítási forgókapcsolók megkönnyítik a konfigurálást és a hibaelhárítást. A részletes pin kiosztások minden csatlakozóhoz dokumentálva vannak, így a bekötés egyszerű és egyértelmű. Az egyes I/O csatlakozók 2 csatornát kezelnek: a pin 1 a 24 Vdc szenzor tápellátás, a pin 2 és 4 a két digitális bemenet, a pin 3 pedig a 0 Vdc csatlakozás.
A tápellátás bekötéséhez két külső tápegység szükséges: PS1 a 24 Vdc fő tápellátáshoz, ami a TM7 teljesítménybuszt táplálja, és PS2 a 24 Vdc I/O szegmens tápellátásához. Mindkét tápellátást megfelelő biztosítékkal kell ellátni: T típusú, lassú kioldású, 1 A, 250 V az első esetben, és T típusú, lassú kioldású, maximum 4 A, 250 V a másodikban. A termékadat lap részletes információt nyújt a bekötési diagramokról és a tápellátás megfelelő konfigurációjáról, biztosítva a biztonságos üzemeltetést.
Modicon TM7 CANopen interface I/O block műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM7
Termék vagy komponens típus: CANopen interface I/O block
Kompatibilitás: Modicon LMC058, Modicon M258
Nettó tömeg: 0,32 kg
Csatlakozás és kivezetések
Csatlakozók:
(A) CANopen busz IN csatlakozó
(B1) CANopen busz OUT csatlakozó
(B2) TM7 busz OUT csatlakozó
(C) 24 Vdc tápellátás IN csatlakozó
(D) 24 Vdc tápellátás OUT csatlakozó
(1) Input/Output csatlakozók
(2) Státusz és csatorna LED-ek
(3) CANopen cím beállító forgókapcsolók
I/O csatlakozók és csatorna kiosztás
16 csatlakozó, mindegyik Input/Output típusú, I0/Q0-tól I15/Q15-ig terjedő csatornákkal
Pin kiosztások
I/O csatlakozók:
1. pin: 24 Vdc szenzor tápellátás
2. pin: DI: input jel 1-es csatorna
3. pin: 0 Vdc
4. pin: DI: input jel 2-es csatorna
5. pin: N.C.
Tápellátás követelmények
24 Vdc fő tápellátás (PS1) - generálja a TM7 teljesítménybusz tápellátását
24 Vdc I/O tápellátási szegmens (PS2)
Külső biztosíték, T típusú lassú kioldású, 1 A, 250 V (a PS1-hez)
Külső biztosíték, T típusú lassú kioldású, max. 4 A, 250 V (a PS2-höz)
Fizikai jellemzők és szerelés
Méretek: 155 mm (magasság) × 53 mm (szélesség) × 42 mm (mélység)
Szerelési lehetőségek:
- Alumínium keretre (M4 csavarok, max. 0,6 N.m nyomaték)
- DIN sínre (csak 1-es méretű blokkok, TM7ACMP szerelőlappal)
- Közvetlenül a gépre (fúrási sablon a dokumentációban)
Környezeti jellemzők
CE jelölés
