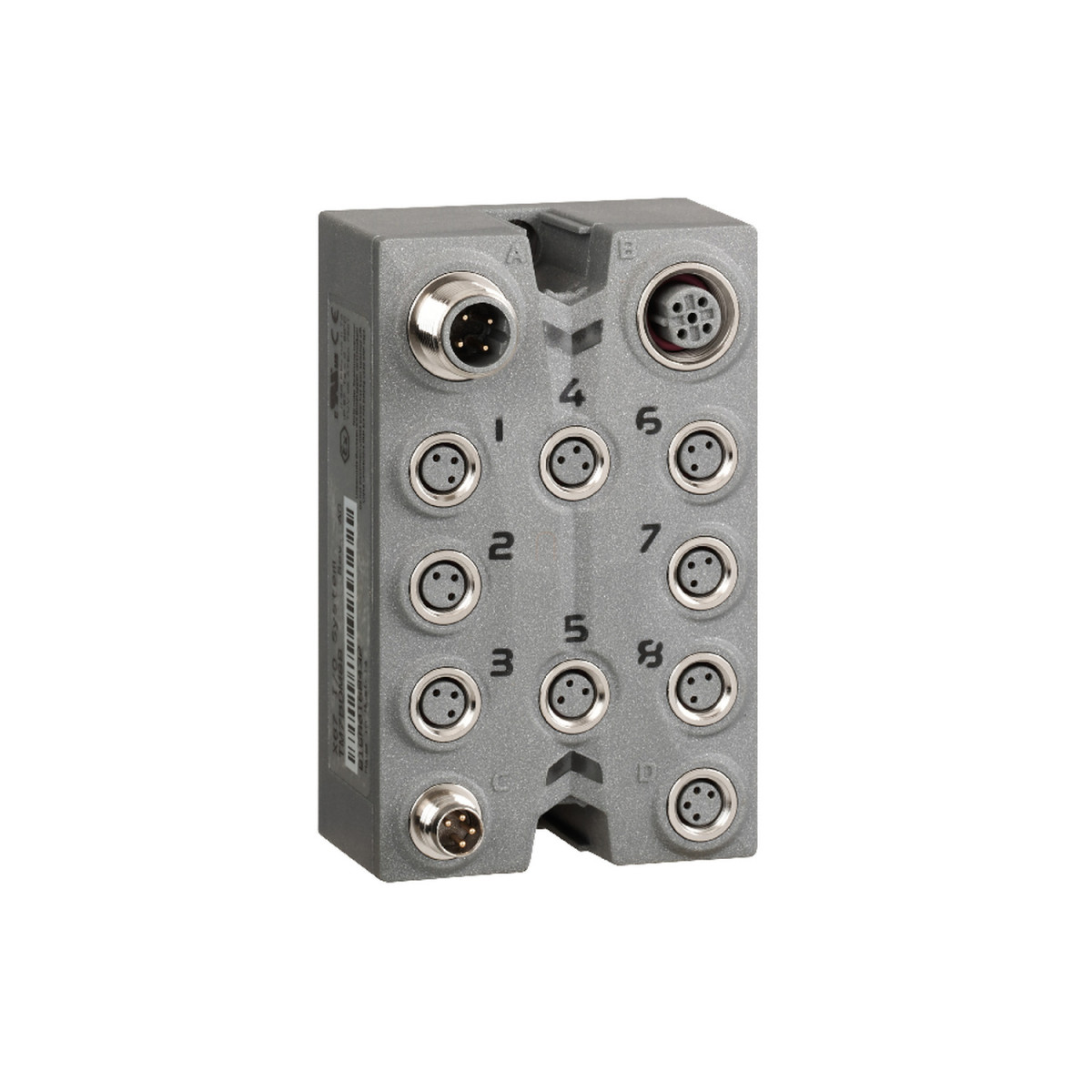

A Schneider Electric Modicon TM7 TM7BDM8B IP67 konfigurálható I/O bővítőblokk egy kompakt és rugalmas megoldást kínál különböző ipari automatizálási alkalmazásokhoz. Ez a védett kialakítású, IP67 védettségű modul könnyen telepíthető akár közvetlenül a gépekre is, ellenállva a por és ideiglenes vízbemerítés okozta károsodásoknak, így ideális választás durva ipari környezetben történő használatra.
A TM7BDM8B nyolc konfigurálható digitális bemenettel/kimenettel rendelkezik, amelyek mindegyike szoftveresen állítható be funkcionalitás szempontjából. A bemenetek 24 V DC pozitív logikával működnek, 4,4 mA bemeneti árammal, míg a kimenetek tranzisztoros védelemmel rendelkező, egyenként legfeljebb 0,5 A terhelhetőségű csatornák. Ez a rugalmasság lehetővé teszi, hogy ugyanazt a hardvert különböző alkalmazásokhoz használd anélkül, hogy fizikai módosításokat kellene végezned a rendszeren.
A bővítőblokk TM7 buszon keresztül csatlakozik a vezérlőhöz, és kompatibilis a Modicon M258 és Modicon LMC058 vezérlőrendszerekkel. Az elektromos csatlakozásokat ipari szabványú M8 és M12 csatlakozók biztosítják: 1 db M12 csatlakozó a busz bemenethez (B kódolású, 4 pólusú), 1 db M12 csatlakozó a busz kimenethez (B kódolású, 4 pólusú), 1 db M8 csatlakozó a tápellátás bemenethez (4 pólusú), 1 db M8 csatlakozó a tápellátás kimenethez (4 pólusú), valamint 8 db M8 csatlakozó (3 pólusú) a szenzorok vagy aktuátorok csatlakoztatásához. A modulon található LED-ek segítenek a busz és a szenzor tápellátás diagnosztizálásában, megkönnyítve a hibaelhárítást és a rendszer állapotának ellenőrzését.
A Schneider Electric TM7BDM8B modul -10°C és +60°C közötti üzemi hőmérsékleten működik, így széles hőmérsékleti tartományban alkalmazható. Ellenáll a jelentős rezgéseknek (7,5 mm konstans amplitúdó 2-8 Hz között, 2 gn konstans gyorsulás 8-200 Hz között, és 4 gn konstans gyorsulás 200-500 Hz között) és ütéseknek (30 gn 11 ms-ig), megfelelve az IEC 60721-3-5 Class 5M3 szabványnak. Ez biztosítja a megbízható működést még olyan környezetekben is, ahol erős mechanikai hatások fordulnak elő.
A modul széleskörű elektromágneses összeférhetőségi (EMC) védelemmel rendelkezik, beleértve az elektrosztatikus kisülésekkel (ESD), elektromágneses mezőkkel, gyors tranziens zavarimpulzusokkal, lökőfeszültségekkel és vezetett RF zavarokkal szembeni védelmet. A TM7BDM8B megfelelően működik akár 2000 méteres tengerszint feletti magasságig, és tárolható 3000 méteres magasságig. A modul műanyag házban kapott helyet, és kétféle módon rögzíthető: közvetlenül a gépre 2 db M4-es csavarral (max. 0,6 Nm meghúzási nyomatékkal), vagy DIN sínre a TM7ACMP szerelőlemez segítségével.
Schneider Electric Modicon TM7 - TM7BDM8B -IP67 I/O modul, 8 konfigurálható digitális bemenet / kimenet (tranzisztor, source), 8xM8 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM7
Termék típusa: Digitális I/O bővítőblokk
Kompatibilitás: Modicon M258, Modicon LMC058
Tokozás anyaga: Műanyag
Busz típusa: TM7 busz
Névleges üzemi feszültség: 24 V DC
Bemenetek/kimenetek száma: 8
Blokk bemenet/kimenet száma: 8 I/O
Bemenet/kimenet specifikációk
Digitális bemenetek száma: 0...8 szoftveresen konfigurálható
Digitális bemenet feszültsége: 24 V
Digitális bemenet feszültség típusa: DC
Digitális bemenet árama: 4,4 mA
Digitális bemenet logikája: Pozitív
Digitális kimenetek száma: 0...8 legfeljebb 0,5 A terhelhetőséggel, tranzisztoros védelemmel (szoftveresen konfigurálható)
Digitális kimenet feszültsége: 24 V
Digitális kimenet feszültség típusa: DC
Szenzor tápellátás: 24 V, 500 mA minden csatornához, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Csatlakozások
Elektromos csatlakozások: 1 db M12 csatlakozó (apa) - B kódolású - 4 pólusú a busz bemenethez
1 db M12 csatlakozó (anya) - B kódolású - 4 pólusú a busz kimenethez
1 db M8 csatlakozó (apa) - 4 pólusú a tápellátás bemenethez
1 db M8 csatlakozó (anya) - 4 pólusú a tápellátás kimenethez
8 db M8 csatlakozó (anya) - 3 pólusú a szenzorhoz vagy aktuátorhoz
Jelzések és diagnosztika
Helyi jelzések: 2 LED a busz diagnosztikához
2 LED a szenzor tápellátás diagnosztikához
Szerelés és mechanikai adatok
Üzemi pozíció: Bármely pozíció
Rögzítési mód: 2 csavarral
Méretek (méret 1 blokk): 85 mm × 53 mm × 42 mm (M × Sz × Mé)
Környezeti jellemzők
Szabványok: IEC 61131-2
Terméktanúsítványok: cURus, ATEX II 3g EEx nA II T5, GOST-R, C-Tick
Jelölés: CE
Környezeti üzemi hőmérséklet: -10...60 °C
Tárolási hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% kondenzáció vagy csepegő víz nélkül
Szennyezettségi fok: 2 az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 7,5 mm konstans amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 Class 5M3 szerint
2 gn konstans gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 Class 5M3 szerint
4 gn konstans gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 Class 5M3 szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 Class 5M3 szerint
