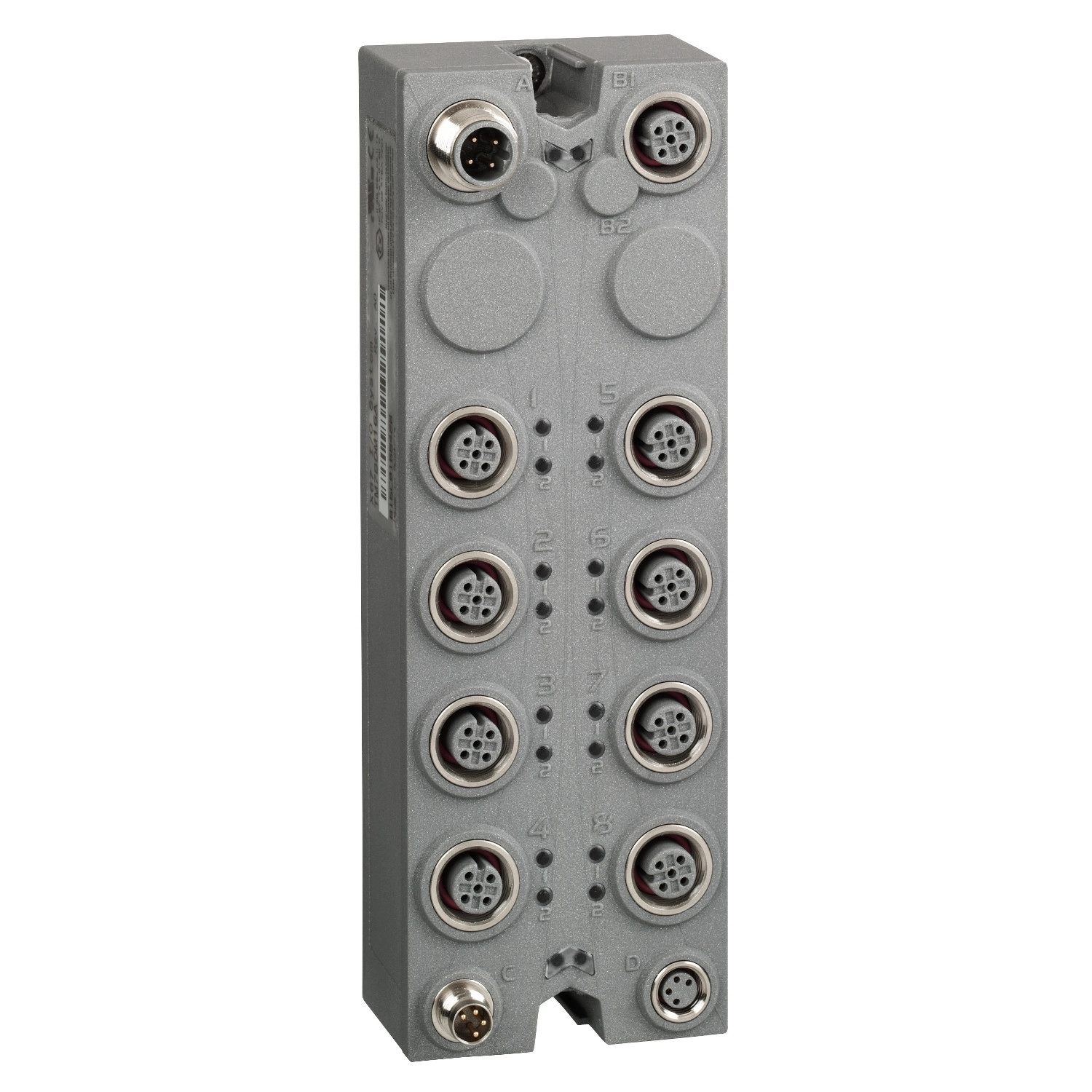

A Schneider Electric TM7BDI16A egy fejlett digitális I/O bővítőblokk a Modicon TM7 sorozatból, amely kifejezetten ipari alkalmazások számára készült. Ez a kompakt modul 16 digitális bemenettel rendelkezik, amelyek segítségével érzékelők, kapcsolók és egyéb digitális jeladók jelei könnyen fogadhatók és továbbíthatók a központi vezérlőegységhez. Az IP67 védettségi szint biztosítja, hogy a modul akár mostoha környezeti körülmények között is megbízhatóan működjön, így ideális választás olyan helyszínekre, ahol por vagy nedvesség előfordulhat.
A TM7BDI16A 24 V DC tápfeszültséggel működik, és pozitív logikájú bemenetekkel rendelkezik. Az eszköz 7 mA bemeneti áramot biztosít, valamint a szenzorok tápellátásához 24 V-os, 500 mA-es kimenet áll rendelkezésre, amely túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel van ellátva. Ez a funkció különösen értékes olyan alkalmazásokban, ahol több érzékelőt kell egyidejűleg tápellátással és kommunikációs kapcsolattal ellátni.
A modul csatlakozási lehetőségei rendkívül rugalmasak: a TM7 buszhoz való csatlakozáshoz egy M12-es B kódolású 4 érintkezős apa csatlakozó (IN) és egy M12-es B kódolású 4 érintkezős anya csatlakozó (OUT) áll rendelkezésre. A tápellátás csatlakoztatásához szintén található egy M8-as 4 érintkezős apa (IN) és egy M8-as 4 érintkezős anya (OUT) csatlakozó. A szenzorok csatlakoztatásához 8 darab M12-es 5 érintkezős anya csatlakozó szolgál. Mindegyik M12-es bemeneti csatlakozó két különálló digitális bemeneti csatornát kezel, így biztosítva a kompakt felépítést a maximális funkcionalitás mellett. A modul státuszáról 2 LED tájékoztat a busz diagnosztikához, valamint 2 további LED a szenzor tápellátás diagnosztikához, lehetővé téve a gyors hibafelismerést és elhárítást.
A Modicon TM7BDI16A kompatibilis a Modicon LMC058 és a Modicon M258 vezérlőkkel, így könnyen integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A modul telepítése rendkívül egyszerű: rögzíthető közvetlenül gépre, alumínium keretre 2 csavarral (maximum 0,6 Nm nyomatékkal), vagy a legkisebb méretű modulok esetében DIN sínre is a TM7ACMP rögzítő lemezzel. Az eszköz bármilyen pozícióban felszerelhető, így maximális rugalmasságot biztosít a gép kialakítása során.
A TM7BDI16A számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a cURus, ATEX II 3g EEx nA II T5, GOST-R és C-Tick minősítéseket, valamint CE jelöléssel van ellátva, így megfelel az európai szabványoknak. A széles üzemi hőmérséklet-tartomány (-10°C és 60°C között) és a kiváló rezgésállóság (7,5 mm konstans amplitúdó 2-8 Hz között, 2 gn konstans gyorsulás 8-200 Hz között, és 4 gn 200-500 Hz között) biztosítja, hogy a modul még a legmostohább ipari környezetben is megbízhatóan működjön.
Schneider Electric Modicon TM7 - TM7BDI16A -IP67 I/O modul műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM7
Terméktípus: Digitális I/O bővítőblokk
Kompatibilitás: Modicon LMC058, Modicon M258
Burkolat anyaga: Műanyag
Busz típusa: TM7 busz
Üzemi feszültség: 24 V DC
Bemeneti jellemzők
Bemenetek száma: 16
Bemeneti feszültség: 24 V DC
Bemeneti áram: 7 mA
Bemeneti logika: Pozitív
Szenzor tápellátás: 24 V, 500 mA minden csatornához, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Csatlakozás
Elektromos csatlakozás: 1 db M12 apa csatlakozó B kódolással - 4 érintkezős a busz IN-hez
1 db M12 anya csatlakozó B kódolással - 4 érintkezős a busz OUT-hoz
1 db M8 apa csatlakozó - 4 érintkezős a tápellátás IN-hez
1 db M8 anya csatlakozó - 4 érintkezős a tápellátás OUT-hoz
8 db M12 anya csatlakozó - 5 érintkezős a szenzorokhoz
Jelzések és működési paraméterek
Helyi jelzés: 2 LED a busz diagnosztikához, 2 LED a szenzor tápellátás diagnosztikához
Működési pozíció: Bármilyen pozíció
Rögzítési mód: 2 csavarral
Környezeti feltételek
Üzemi hőmérséklet: -10...60 °C
Tárolási hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% kondenzáció vagy csepegő víz nélkül
Szennyezettségi fok: 2, IEC 60664 szerint
IP védettség: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Mechanikai jellemzők
Rezgésállóság: 7.5 mm állandó amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 Class 5M3 szerint
2 gn állandó gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 Class 5M3 szerint
4 gn állandó gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 Class 5M3 szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 Class 5M3 szerint
Tanúsítványok
Szabványok: IEC 61131-2
Terméktanúsítványok: cURus, ATEX II 3g EEx nA II T5, GOST-R, C-Tick
Jelölés: CE
