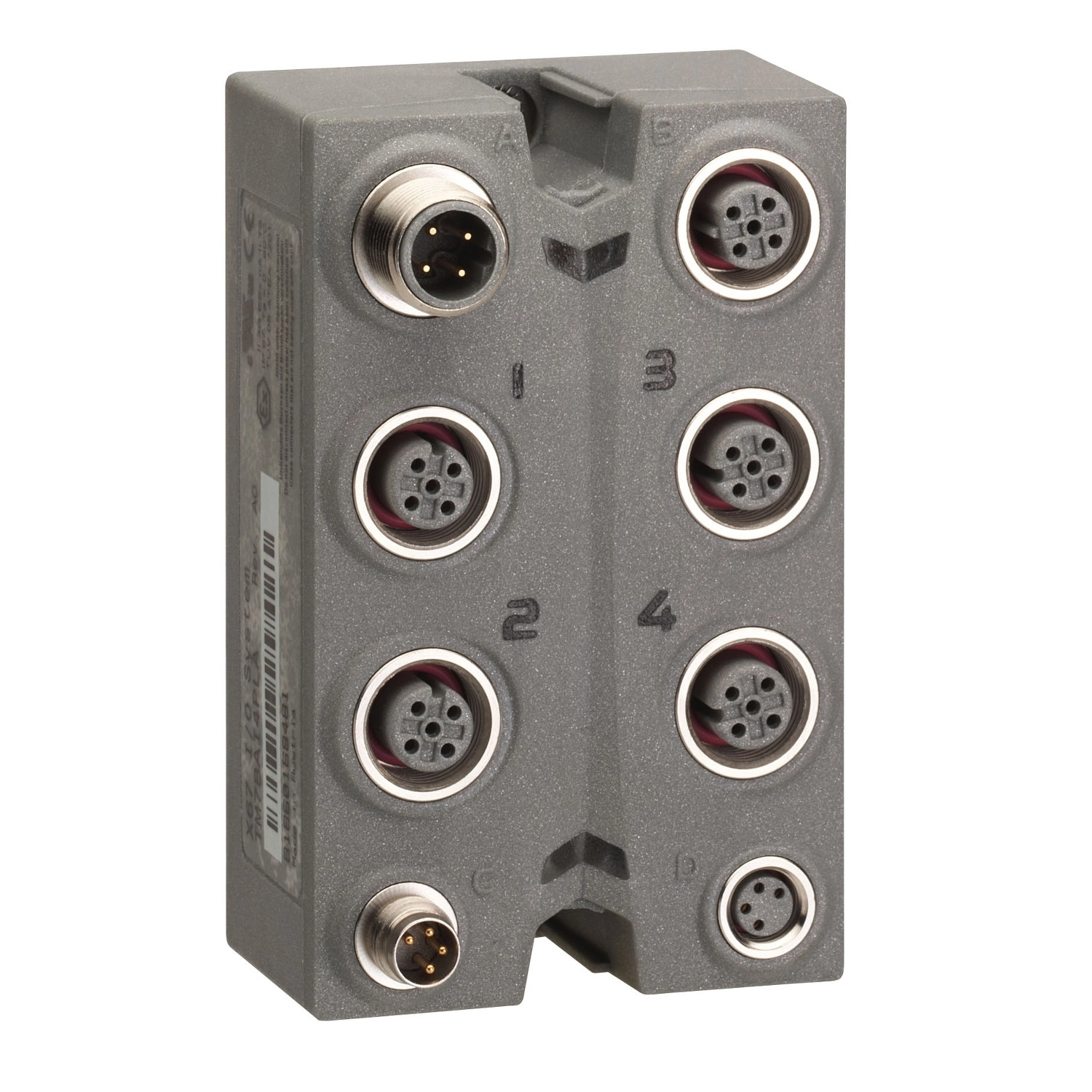

Schneider Electric Modicon TM7 - TM7BAO4CLA - IP67 I/O modul, 4 analóg kimenet, 12 bit, 0-20mA, 4xM12
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM7BAO4CLA modul 4 analóg áramkimenettel rendelkezik, amelyek mindegyike 0-20 mA tartományban működik, és 12 bites felbontással biztosítja a precíz jeltovábbítást. A magas felbontás lehetővé teszi a finoman szabályozott analóg vezérlést, ami elengedhetetlen például a folyamatszabályozási alkalmazásokban, ahol pontos áramlás, nyomás vagy sebesség vezérlés szükséges. A modul kompatibilis a Modicon LMC058 és Modicon M258 vezérlőkkel, így rugalmasan illeszthető a meglévő Schneider Electric automatizálási architektúrákba.
A TM7BAO4CLA bővítőmodul robusztus műanyag házban kapott helyet, és IP67 védettségi fokozata lehetővé teszi a közvetlen telepítést akár mostoha ipari környezetben is, ahol por és nedvesség fordulhat elő. Ez jelentősen csökkentheti a telepítési költségeket, mivel nincs szükség külön védőszekrényre. A modul -10°C és +60°C közötti üzemi hőmérséklet-tartományban működik megbízhatóan, és ellenáll akár 30g-s ütésnek is, ami biztosítja a stabil működést még rezgésnek kitett ipari környezetben is. A TM7 busz csatlakozás egyszerű rendszerintegrációt tesz lehetővé, míg a 24 VDC tápfeszültség az iparban általánosan használt szabvány.
A telepítés és karbantartás egyszerűségét szolgálja a modul kialakítása és csatlakozói. A négy M12-es csatlakozó (A kódolású, 5 pólusú) biztosítja az aktuátorok könnyű és biztonságos csatlakoztatását, míg a TM7 buszhoz való csatlakozáshoz B kódolású M12-es csatlakozókat használ (1 bemenet, 1 kimenet). A tápellátás M8-as 4 pólusú csatlakozókon keresztül történik. A diagnosztikát 2 LED segíti a busz állapotának jelzésére, valamint további 2 LED mutatja a szenzor/aktuátor tápellátás állapotát. A szenzorok tápellátását a modul 24V, 500 mA teljesítménnyel biztosítja minden csatornán, túlterhelés, rövidzár és fordított polaritás védelemmel ellátva. A szerelési módot tekintve a TM7BAO4CLA két csavarral rögzíthető, és bármilyen pozícióban felszerelhető, ami nagy flexibilitást biztosít a gépintegrátorok számára.
Schneider Electric Modicon TM7 - TM7BAO4CLA -IP67 I/O modul, 4 analóg kimenet, 12 bit, 0-20mA, 4xM12 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM7
Termék vagy alkatrész típusa: Analóg I/O bővítőblokk
Kompatibilitás: Modicon LMC058, Modicon M258
Ház anyaga: Műanyag
Busz típusa: TM7 busz
Névleges üzemi feszültség: 24 V DC
Input/output szám: 4
Blokk input/output száma: 4 O
Kiegészítő jellemzők
Analóg kimenetek száma: 4
Analóg kimenet típusa: Áram
Analóg kimenet tartománya: 0...20 mA
Szenzor tápellátás: 24 V, 500 mA minden csatornára, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Analóg kimenet felbontása: 12 bit
Elektromos csatlakozás:
- 1 db M12 csatlakozó (dugó) - B kódolású - 4 pólusú a busz BEmeneti oldal részére
- 1 db M12 csatlakozó (aljzat) - B kódolású - 4 pólusú a busz KImeneti oldal részére
- 1 db M8 csatlakozó (dugó) - 4 pólusú a tápellátás BEmeneti oldal részére
- 1 db M8 csatlakozó (aljzat) - 4 pólusú a tápellátás KImeneti oldal részére
- 4 db M12 csatlakozó (aljzat) - A kódolású - 5 pólusú az aktuátorok részére
Helyi jelzés: 2 LED a busz diagnosztikájához, 2 LED a szenzor/aktuátor tápellátás állapotának jelzéséhez
Működési helyzet: Bármilyen pozíció
Rögzítési mód: 2 csavarral
Környezeti paraméterek
Szabványok: IEC 61131-2
Termék tanúsítványok: C-Tick, GOST-R, cURus, ATEX II 3g EEx nA II T5
Jelölés: CE
Környezeti üzemi hőmérséklet: -10…60 °C
Tárolási hőmérséklet: -25…85 °C
Relatív páratartalom: 5…95 % kondenzáció vagy csepegő víz nélkül
Szennyezettségi fok: 2, IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Ellenállóképesség
Vibrációs ellenállás: 7.5 mm állandó amplitúdó (f= 2…8 Hz) az IEC 60721-3-5 Class 5M3 szerint
2 gn állandó gyorsulás (f= 8…200 Hz) az IEC 60721-3-5 Class 5M3 szerint
4 gn állandó gyorsulás (f= 200…500 Hz) az IEC 60721-3-5 Class 5M3 szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 Class 5M3 szerint
Kimeneti csatlakozók lábkiosztása
1 - Analóg kimenet +
2 - 24 Vdc aktuátor tápellátás
3 - Analóg kimenet - (0 Vdc)
4 - 0 Vdc
5 - Árnyékolás
