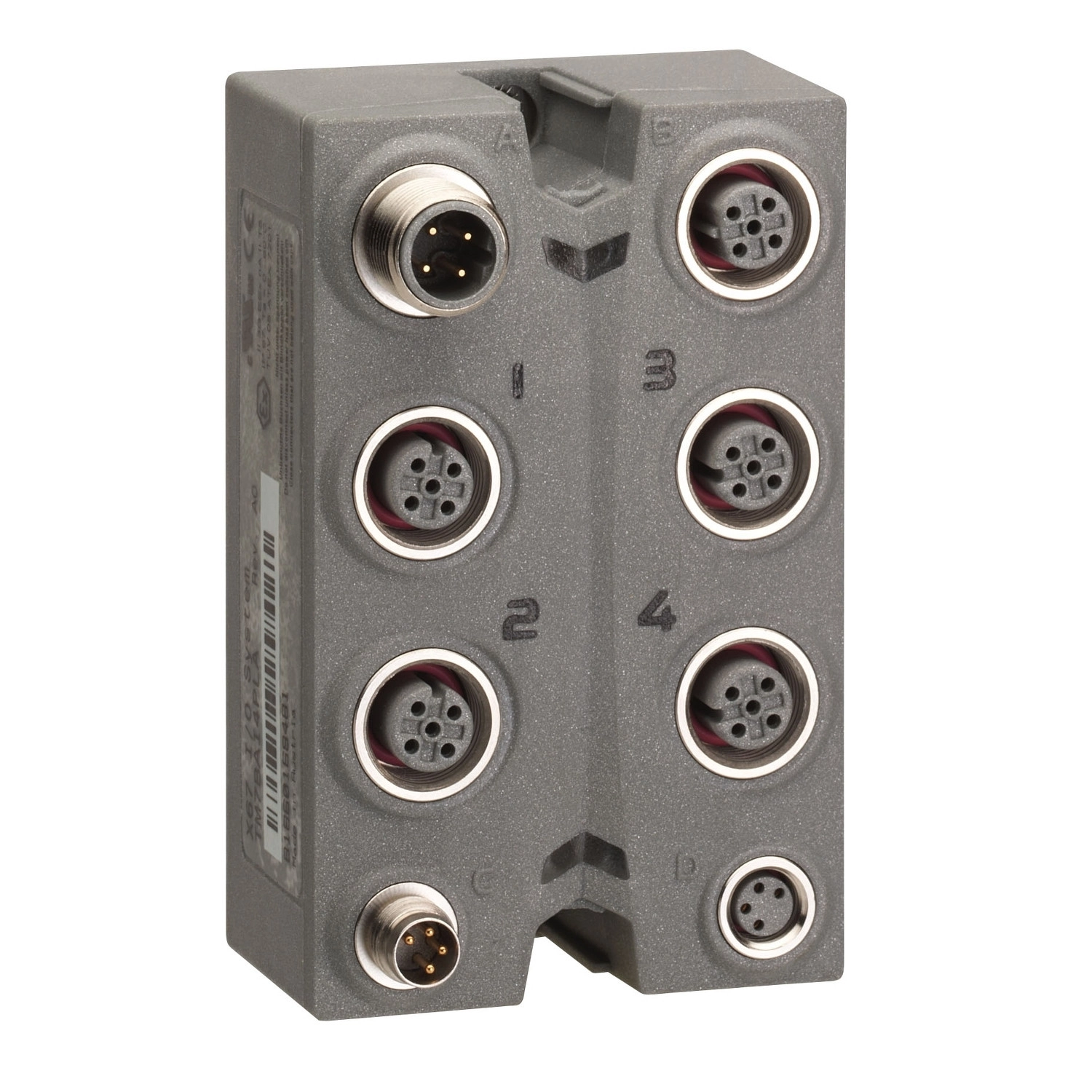

A Schneider Electric Modicon TM7 sorozatú, TM7BAM4VLA típusú analóg I/O bővítő modul a kompakt, robusztus és hatékony ipari automatizálás megbízható építőeleme. Ez a modul ideális választás olyan ipari környezetben, ahol a megbízható analóg jelek feldolgozása és továbbítása kulcsfontosságú, különösen a IP67-es védettséget igénylő termelési területeken.
A TM7BAM4VLA modult kimondottan ipari környezetben történő használatra tervezték, amit a magas, IP67-es védettségi szint is bizonyít. Ez a védettség lehetővé teszi a modul közvetlen telepítését a gépek közelében, akár olyan helyeken is, ahol por és nedvesség fordulhat elő. Így nincs szükség külön szekrény vagy burkolat alkalmazására, ami jelentősen csökkenti a telepítési költségeket és egyszerűsíti a kábelezést. A modul műanyag házban kapott helyet, ami ellenáll a ipari környezetben előforduló mechanikai és kémiai behatásoknak, miközben könnyű és praktikus formát biztosít a készüléknek. A rögzítés kétféleképpen is megoldható: közvetlenül a gépre 2 csavarral, vagy DIN sínre a TM7ACMP rögzítőlap segítségével (csak az 1-es méretű blokkokhoz).
A modul 2 analóg bemenetet és 2 analóg kimenetet tartalmaz, amelyek ±10 V feszültségtartományban működnek, mindegyik 11 bit + előjel felbontással rendelkezik. Ez a felbontás biztosítja a precíz mérést és vezérlést, ami elengedhetetlen a minőségi gyártási folyamatokhoz. A modul 24 V DC névleges működési feszültséget igényel, és 24 V, 500 mA tápellátást biztosít az összes csatornához, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel. Ez a tápellátási megoldás biztonságos és megbízható működést garantál még a legkényesebb szenzorok és aktuátorok esetében is. Az M12 és M8 csatlakozók megkönnyítik a gyors telepítést és a hibamentes bekötést, míg a beépített LED-ek azonnal jelzik a busz diagnosztikai állapotát és a szenzor/aktuátor tápellátás státuszát.
A TM7BAM4VLA teljes mértékben kompatibilis a Modicon M258 és Modicon LMC058 vezérlőkkel, így könnyen integrálható a meglévő rendszerekbe. A TM7 buszra való csatlakozás biztosítja a gyors és megbízható kommunikációt. A modul -10...+60 °C közötti üzemi hőmérsékleten működik, és ellenáll az ipari környezetben előforduló rezgéseknek és ütéseknek, amit a különböző tanúsítványok is igazolnak: cURus, GOST-R, C-Tick és ATEX II 3g EEx nA II T5. A készülék CE jelöléssel rendelkezik, és megfelel az IEC 61131-2 szabványnak. A környezetállóságot tovább növeli a 7,5 mm állandó amplitúdójú (f=2...8 Hz), valamint a 2 gn (f=8...200 Hz) és 4 gn (f=200...500 Hz) állandó gyorsulással szembeni ellenállás, illetve a 30 gn 11 ms-ig tartó ütésállóság. Mindezen tulajdonságok együttesen biztosítják a modul hosszú távú, megbízható működését még a legkeményebb ipari körülmények között is.
Schneider Electric Modicon TM7 - TM7BAM4VLA -IP67 I/O modul műszaki adatok
Fő jellemzők
Terméktípus: Analóg I/O bővítő modul
Termékcsalád: Modicon TM7
Kompatibilitás: Modicon M258, Modicon LMC058
Burkolat anyaga: Műanyag
Busz típusa: TM7 busz
Névleges működési feszültség: 24 V DC
Bemenetek/kimenetek száma: 4
Blokk bemenetek/kimenetek száma: 2 bemenet + 2 kimenet
Analóg be- és kimenetek
Analóg bemenetek száma: 2
Analóg bemenet típusa: Feszültség
Analóg bemenet tartománya: +/- 10 V
Analóg bemenet felbontása: 11 bit + előjel
Analóg kimenetek száma: 2
Analóg kimenet típusa: Feszültség
Analóg kimenet tartománya: +/- 10 V
Analóg kimenet felbontása: 11 bit + előjel
Szenzor tápellátás: 24 V, 500 mA minden csatornához, túlterhelés, rövidzárlat és fordított polaritás védelemmel
Csatlakozás
Elektromos csatlakozás:
1 db M12 dugós csatlakozó - B kódolású - 4 érintkezős a busz BEMENET számára
1 db M12 aljzat - B kódolású - 4 érintkezős a busz KIMENET számára
1 db M8 dugós csatlakozó - 4 érintkezős a tápellátás BEMENET számára
1 db M8 aljzat - 4 érintkezős a tápellátás KIMENET számára
4 db M12 aljzat - A kódolású - 5 érintkezős az aktuátor számára
Helyi jelzés és telepítés
Helyi jelzés:
2 LED a busz diagnosztikához
2 LED a szenzor/aktuátor tápellátás állapotjelzéséhez
Üzemeltetési helyzet: Bármely pozíció
Rögzítési mód: 2 csavarral
Környezeti paraméterek
Szabványok: IEC 61131-2
Termék tanúsítványok: cURus, GOST-R, C-Tick, ATEX II 3g EEx nA II T5
Jelölés: CE
Működési környezeti hőmérséklet: -10...60 °C
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% kondenzáció vagy csepegő víz nélkül
Szennyezési fok: 2 az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemeltetési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Mechanikai ellenállás
Rezgésállóság:
7,5 mm állandó amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 5M3 osztály szerint
2 gn állandó gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 5M3 osztály szerint
4 gn állandó gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 5M3 osztály szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 5M3 osztály szerint
Elektromágneses védelem
Elektrosztatikus kisülés elleni védelem:
6 kV érintkezéssel az IEC 61000-4-2 szerint
8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezők elleni védelem:
10 V/m 0,08...2 Hz az IEC 61000-4-3 szerint
1 V/m 2...2,7 Hz az IEC 61000-4-3 szerint
