A Schneider Electric Modicon TM7BAM4CLA típusú, IP67 védettségű analóg I/O bővítő modulja kifejezetten ipari környezetbe tervezett, kompakt kialakítású eszköz, amely 2 analóg bemenettel és 2 analóg kimenettel rendelkezik. Ez a TM7 buszrendszerrel kompatibilis egység kiváló választás decentralizált automatizálási rendszerek kialakításához, különösen olyan helyeken, ahol a vezérlőszekrényen kívüli telepítés és a magas környezeti védelem alapvető követelmény.
A TM7BAM4CLA bővítő blokk tökéletesen illeszkedik a Modicon LMC058 és Modicon M258 vezérlőkhöz, így komplett automatizálási megoldás építhető vele. Az eszköz 2 analóg áram bemenettel rendelkezik 0-20 mA tartományban, valamint 2 analóg áram kimenettel szintén 0-20 mA tartományban. Mind a bemenetek, mind a kimenetek 12 bites felbontást biztosítanak, ami megfelelő pontosságot garantál a legtöbb ipari alkalmazáshoz. A modul 24 V DC tápfeszültséggel működik és beépített túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel van ellátva.

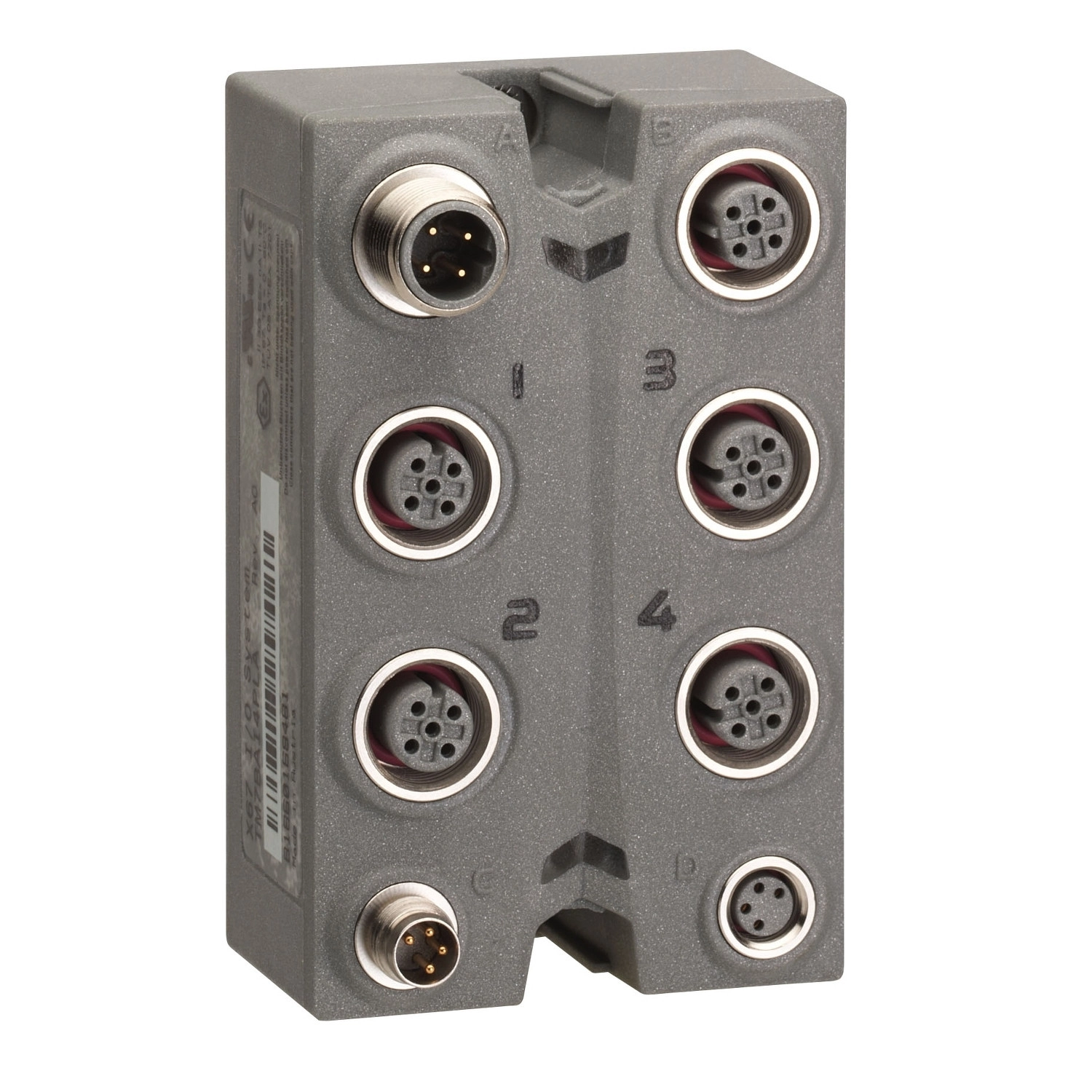

A Modicon TM7BAM4CLA csatlakozási lehetőségei rendkívül rugalmasak: 1 darab 4-pólusú (B-kódolású) M12 típusú apa csatlakozó a busz bementhez, 1 darab 4-pólusú (B-kódolású) M12 típusú anya csatlakozó a busz kimenethez, 1 darab 4-pólusú M8 típusú apa csatlakozó a tápfeszültség bemenethez, 1 darab 4-pólusú M8 típusú anya csatlakozó a tápfeszültség kimenethez, valamint 4 darab 5-pólusú (A-kódolású) M12 típusú anya csatlakozó a beavatkozók részére. Ez a kialakítás lehetővé teszi a gyors és egyszerű csatlakoztatást, miközben fenntartja az IP67 védettséget.
A készüléken található LED-ek segítik a diagnosztikát: 2 LED a busz állapotát jelzi, további 2 LED pedig a szenzor/aktuátor tápellátásának állapotát mutatja. A modul bármilyen pozícióban felszerelhető, rögzítése 2 csavarral történik. Méretei kompaktak, a modul hossza 85 mm, szélessége 53 mm, mélysége pedig 42 mm. A TM7BAM4CLA nemcsak közvetlenül a gépre szerelhető, hanem a kisebb, 1-es méretű modulok esetében lehetőség van DIN sínre történő felszerelésre is TM7ACMP rögzítőlap segítségével.
A Schneider Electric TM7BAM4CLA kiváló elektromágneses kompatibilitással és környezetállósággal rendelkezik. Működési hőmérséklet-tartománya -10...60 °C, tárolási hőmérséklet-tartománya -25...85 °C. A modul IP67 védettségének köszönhetően ellenáll a pornak és a rövid ideig tartó vízbe merülésnek is, ami lehetővé teszi a mosási folyamatokkal teli vagy nedves környezetben való használatát. Rendelkezik cURus, C-Tick, GOST-R tanúsítványokkal, valamint ATEX II 3g EEx nA II T5 minősítéssel és CE jelöléssel. A TM7BAM4CLA rezgésálló (7,5 mm állandó amplitúdó 2-8 Hz között, 2 gn állandó gyorsulás 8-200 Hz között, 4 gn állandó gyorsulás 200-500 Hz között), és ütésállósága 30 gn 11 ms esetén. Az eszköz 2000 méterig terjedő működési magasságig használható, tárolási magassága pedig 3000 méterig terjed.
Schneider Electric Modicon TM7 - TM7BAM4CLA -IP67 I/O modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM7
Terméktípus: Analóg I/O bővítő blokk
Kompatibilitás: Modicon LMC058, Modicon M258
Ház anyaga: Műanyag
Busz típusa: TM7 busz
Névleges működési feszültség: 24 V DC
Be-/kimenetek száma: 4
Blokk be-/kimenetei: 2 bemenet + 2 kimenet
Analóg jellemzők
Analóg bemenetek száma: 2
Analóg bemenet típusa: Áram
Analóg bemenet tartománya: 0...20 mA
Analóg bemenet felbontása: 12 bit
Analóg kimenetek száma: 2
Analóg kimenet típusa: Áram
Analóg kimenet tartománya: 0...20 mA
Analóg kimenet felbontása: 12 bit
Szenzor tápellátás: 24 V, 500 mA minden csatornához, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Elektromos csatlakozások
1 db M12 apa csatlakozó - B kódolású - 4 tűs a busz bemenethez
1 db M12 anya csatlakozó - B kódolású - 4 tűs a busz kimenethez
1 db M8 apa csatlakozó - 4 tűs a tápellátás bemenethez
1 db M8 anya csatlakozó - 4 tűs a tápellátás kimenethez
4 db M12 anya csatlakozó - A kódolású - 5 tűs a beavatkozókhoz
Jelzések és működési feltételek
Helyi jelzések: 2 LED a busz diagnosztikához, 2 LED a szenzor/beavatkozó tápellátás állapotához
Működési helyzet: Bármilyen pozíció
Rögzítési mód: 2 csavarral
Környezeti jellemzők
Szabványok: IEC 61131-2
Tanúsítványok: cURus, C-Tick, GOST-R, ATEX II 3g EEx nA II T5
Jelölés: CE
Üzemi környezeti hőmérséklet: -10...60 °C
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95% kondenzáció vagy csepegő víz nélkül
Szennyezési fok: 2, az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Fizikai méret és telepítés
Méretek (Sz x Ma x Mé): 53 x 85 x 42 mm
A TM7 modul rögzíthető alumínium kerethez, DIN sínre (TM7ACMP rögzítőlap segítségével, csak 1-es méretű modulok esetén), vagy közvetlenül a gépre.
A rögzítőcsavarok maximális meghúzási nyomatéka: 0,6 Nm (5,3 lbf-in)
