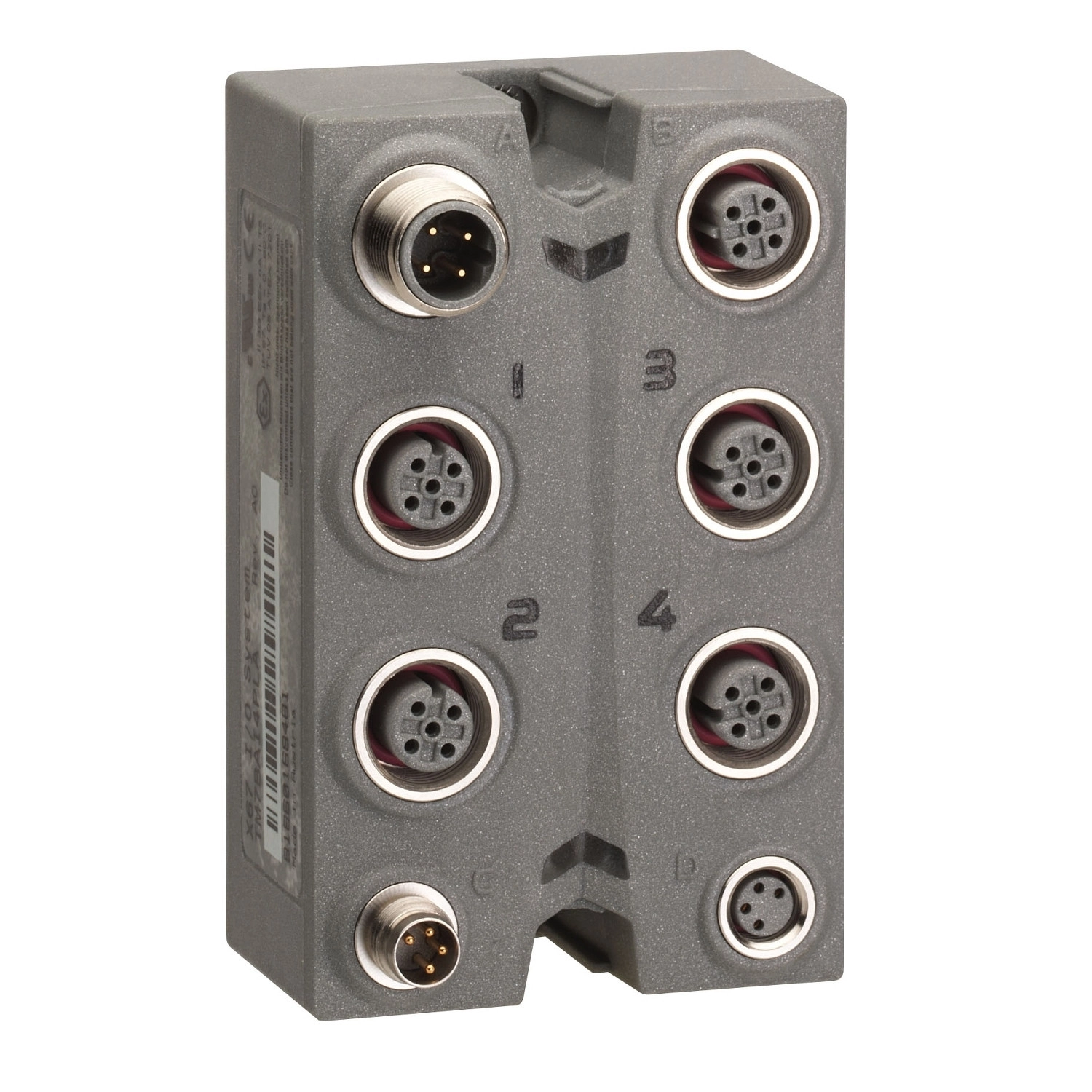

A Schneider Electric Modicon TM7 sorozatú TM7BAI4VLA típusú analóg I/O bővítő modul egy rendkívül sokoldalú, IP67 védettséggel rendelkező ipari automatizálási komponens. Ez a kompakt eszköz kifejezetten olyan ipari környezetbe lett tervezve, ahol közvetlen gép melletti telepítésre van szükség, és ahol a hagyományos szekrénybe szerelt megoldások nem praktikusak vagy költséghatékonyak.
A TM7BAI4VLA modul 4 analóg bemenettel rendelkezik, amelyek ±10 V feszültségtartományban működnek, és 11 bit + előjel felbontást biztosítanak, ami kiváló precizitást tesz lehetővé az ipari folyamatok során. A modul kompatibilis a Modicon M258 és Modicon LMC058 vezérlőkkel, így könnyen integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A TM7 busz használatával egyszerűen kapcsolható további TM7 modulokhoz, így rugalmasan bővíthető a rendszer.
Az eszköz műszaki jellemzői között szerepel a 24 V DC tápfeszültség, valamint a szenzorok számára biztosított 24 V, 500 mA tápellátás, amely minden csatornára túlterhelés, rövidzár és fordított polaritás elleni védelemmel van ellátva. A beépített diagnosztikai LED-ek (2 LED a busz állapotának és 2 LED a szenzor/aktuátor tápellátás állapotának jelzésére) folyamatos visszajelzést adnak a működésről. A csatlakozási lehetőségek széleskörűek: 1 db M12 (B kódolású) 4 pólusú apa csatlakozó a bemenő buszhoz, 1 db M12 (B kódolású) 4 pólusú anya csatlakozó a kimenő buszhoz, 4 db M12 (A kódolású) 5 pólusú anya csatlakozó a szenzorokhoz, valamint M8 csatlakozók a tápellátáshoz.
A TM7BAI4VLA modul kivételes környezeti ellenállóképességgel rendelkezik: -10...60 °C üzemi hőmérséklettartomány, IP67 védettség, 5...95% relatív páratartalom-tűrés (kondenzáció vagy csepegő víz nélkül), valamint kiemelkedő rezgés- és ütésállóság (7,5 mm állandó amplitúdó 2-8 Hz között, 2 gn állandó gyorsulás 8-200 Hz között, 4 gn állandó gyorsulás 200-500 Hz között, valamint 30 gn 11 ms-ig tartó ütésállóság). Az eszköz elektromágneses kompatibilitása megfelel az IEC 61131-2 és számos egyéb nemzetközi szabványnak, és rendelkezik többek között cURus, GOST-R, ATEX és C-Tick tanúsítványokkal.
A modul szerelési lehetőségei is rendkívül rugalmasak: rögzíthető 2 csavarral közvetlenül a gépre, alumínium keretre vagy DIN sínre (TM7ACMP szerelőlap segítségével). A kompakt méreteknek köszönhetően (53 × 85 × 42 mm) kis helyigényű, így szűk helyekre is beépíthető. A részletes bekötési és telepítési útmutatók, valamint a méretrajzok segítik a gyors és problémamentes üzembe helyezést.
Schneider Electric Modicon TM7 - TM7BAI4VLA -IP67 I/O modul, 4 analóg bemenet, 11+1 bit, +/-10V, 4xM12 műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM7
Termék típusa: Analóg I/O bővítő blokk
Kompatibilitás: Modicon M258, Modicon LMC058
Burkolat anyaga: Műanyag
Busz típusa: TM7 busz
Névleges üzemi feszültség: 24 V DC
Bemenet/kimenet jellemzők
Analóg bemenetek száma: 4
Analóg bemenet típusa: Feszültség
Analóg bemenet tartománya: +/- 10 V
Analóg bemenet felbontása: 11 bit + előjel
Szenzor tápellátás: 24 V, 500 mA minden csatornára, túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Csatlakozás
Elektromos csatlakozás:
1 db M12 apa csatlakozó - B kódolású - 4 pólusú a busz IN-hez
1 db M12 anya csatlakozó - B kódolású - 4 pólusú a busz OUT-hoz
4 db M12 anya csatlakozó - A kódolású - 5 pólusú a szenzorhoz
1 db M8 apa csatlakozó - 4 pólusú a tápellátás IN-hez
1 db M8 anya csatlakozó - 4 pólusú a tápellátás OUT-hoz
Kijelzés és szerelés
Helyi jelzések:
2 LED a busz diagnosztikához
2 LED a szenzor/aktuátor tápellátás állapotához
Működési pozíció: Bármilyen pozíció
Rögzítés módja: 2 csavarral
Környezeti feltételek
Szabványok: IEC 61131-2
Terméktanúsítványok: cURus, GOST-R, ATEX II 3g EEx nA II T5, C-Tick
Jelölés: CE
Környezeti működési hőmérséklet: -10…60 °C
Tárolási hőmérséklet: -25…85 °C
Relatív páratartalom: 5…95% kondenzáció vagy csepegő víz nélkül
Szennyezettségi fokozat: 2 az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Ellenállóképesség
Rezgésállóság:
7,5 mm állandó amplitúdó (f= 2…8 Hz) az IEC 60721-3-5 Class 5M3 szerint
2 gn állandó gyorsulás (f= 8…200 Hz) az IEC 60721-3-5 Class 5M3 szerint
4 gn állandó gyorsulás (f= 200…500 Hz) az IEC 60721-3-5 Class 5M3 szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 Class 5M3 szerint
Méretek
53 x 85 x 42 mm
