A Schneider Electric TM7BAI4TLA analóg I/O bővítő modul egy kompakt és robusztus megoldás ipari hőmérsékletmérésre, amely tökéletesen illeszkedik a Modicon TM7 termékcsaládba. Ez a IP67 védettségű eszköz kiváló választás zord környezeti feltételek mellett is, mivel nincs szükség további védőburkolatra a biztonságos működéshez.
A TM7BAI4TLA négy független RTD (Resistance Temperature Detector) bemenettel rendelkezik, amelyek különböző típusú hőmérséklet-érzékelőkkel kompatibilisek, beleértve a Pt 100, Pt 1000, KTY 10 és KTY 84 szilikon hőmérséklet-érzékelőket. A magas, 16 bites felbontásnak köszönhetően rendkívül pontos hőmérsékletmérés valósítható meg. A bemenetek impedanciája 0-3276 Ohm között állítható, így rugalmasan alkalmazható különböző ellenállás-alapú érzékelőkkel.

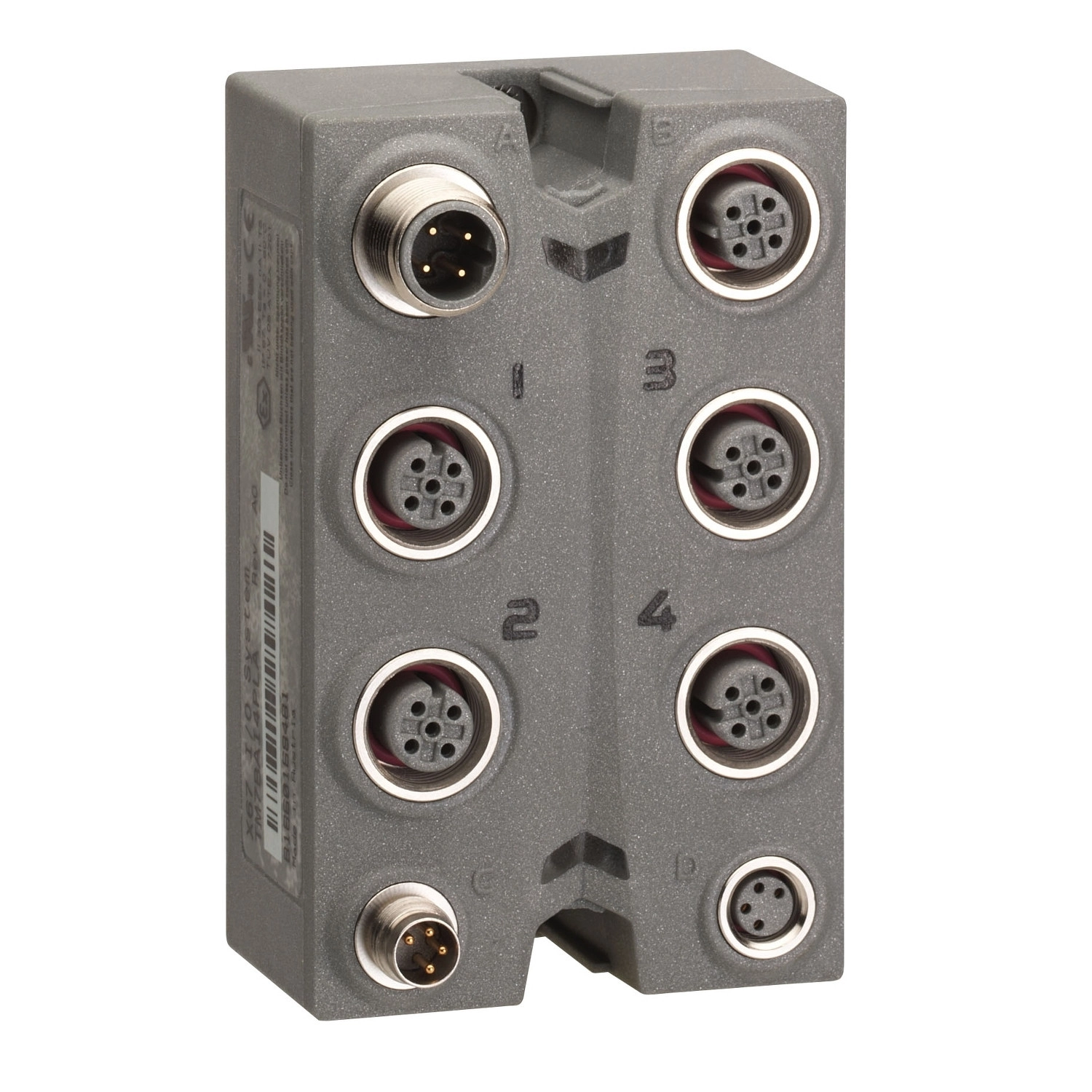

A modul kialakítása elősegíti a gyors és egyszerű telepítést. A csatlakozásokat M12-es szabványos ipari csatlakozók biztosítják: 4 db 5 tűs, A-kódolású aljzat az érzékelők számára, 1-1 db B-kódolású csatlakozó a busz be- és kimenet számára, valamint 1-1 db M8-as csatlakozó a tápellátás be- és kimenet számára. A modult közvetlenül a gépre, alumínium profilra vagy DIN-sínre is felszerelheted a TM7ACMP szerelőlap segítségével. A rögzítéshez két M4-es csavarra van szükség, maximum 0,6 Nm meghúzási nyomatékkal. A kompakt kialakítás (mérete csak 85 x 53 x 42 mm) lehetővé teszi a beépítést szűk helyekre is.
A modul üzemeltetése és diagnosztikája egyszerű a beépített állapotjelző LED-eknek köszönhetően. 2 LED a busz állapotát, 2 másik pedig az érzékelő/beavatkozó tápellátásának állapotát jelzi, így gyorsan észlelhetők az esetleges hibák. A modul 24 V DC tápfeszültséggel működik, amely túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel rendelkezik, ezáltal növelve a rendszer megbízhatóságát.
A Schneider Electric TM7BAI4TLA kompatibilis a Modicon M258 és LMC058 vezérlőkkel, így könnyedén integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A modul -10...60 °C közötti üzemi hőmérséklet-tartományban működik, és akár 95% relatív páratartalom mellett is megbízhatóan üzemel, amennyiben nem keletkezik kondenzáció. A 2000 méteres tengerszint feletti magasságig történő használatra tervezett eszköz IP67-es védettségi besorolásának köszönhetően ellenáll a pornak és a rövid ideig tartó vízbe merítésnek is. Az eszköz megfelel az IEC 61131-2 szabványnak, valamint rendelkezik GOST-R, ATEX II 3g EEx nA II T5, cURus és C-Tick tanúsítványokkal.
Schneider Electric Modicon TM7 - TM7BAI4TLA -IP67 I/O modul, 4 hőmérséklet bemenet, 16 bit, Pt100 / Pt1000 / KTY 10 / KTY 84, 4xM12 műszaki adatok
Alap információk
Termékcsalád: Modicon TM7
Termék típus: Analóg I/O bővítő blokk
Kompatibilitás: Modicon M258, Modicon LMC058
Ház anyaga: Műanyag
Busz típusa: TM7 busz
Névleges üzemi feszültség [Ue]: 24 V DC
Input/output szám: 4
Analóg bemenetek
Analóg bemenetek száma: 4
Analóg bemenet típusa: KTY 84 szilikon hőmérséklet érzékelő, KTY 10 szilikon hőmérséklet érzékelő, Pt 1000 hőmérséklet érzékelő, Pt 100 hőmérséklet érzékelő
Analóg bemenet felbontása: 16 bit
Bemeneti impedancia: 0...3276 Ohm
Érzékelő tápellátása: 24 V túlterhelés, rövidzárlat és fordított polaritás elleni védelemmel
Csatlakozás
Elektromos csatlakozás: 1 db M12 dugasz - B kódolású - 4 tűs a busz bemenethez, 1 db M12 aljzat - B kódolású - 4 tűs a busz kimenethez, 4 db M12 aljzat - A kódolású - 5 tűs az érzékelőkhöz, 1 db M8 dugasz - 4 tűs a tápellátás bemenethez, 1 db M8 aljzat - 4 tűs a tápellátás kimenethez
Jelzések
Helyi jelzés: 2 LED a busz diagnosztikához, 2 LED a szenzor/aktuátor tápellátás állapotához
Mechanikai tulajdonságok
Működési pozíció: Bármely pozíció
Rögzítési mód: 2 csavarral
Környezeti tulajdonságok
Szabványok: IEC 61131-2
Tanúsítványok: GOST-R, ATEX II 3g EEx nA II T5, cURus, C-Tick
Jelölés: CE
Üzemi környezeti hőmérséklet: -10...60 °C
Tárolási környezeti hőmérséklet: -25...85 °C
Relatív páratartalom: 5...95 % kondenzáció vagy csepegő víz nélkül
Szennyezettségi fok: 2 az IEC 60664 szerint
IP védettségi fokozat: IP67 az IEC 61131-2 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Mechanikai ellenállás
Rezgésállóság: 7,5 mm konstans amplitúdó (f= 2...8 Hz) az IEC 60721-3-5 5M3 osztály szerint, 2 gn konstans gyorsulás (f= 8...200 Hz) az IEC 60721-3-5 5M3 osztály szerint, 4 gn konstans gyorsulás (f= 200...500 Hz) az IEC 60721-3-5 5M3 osztály szerint
Ütésállóság: 30 gn 11 ms-ig az IEC 60721-3-5 5M3 osztály szerint
