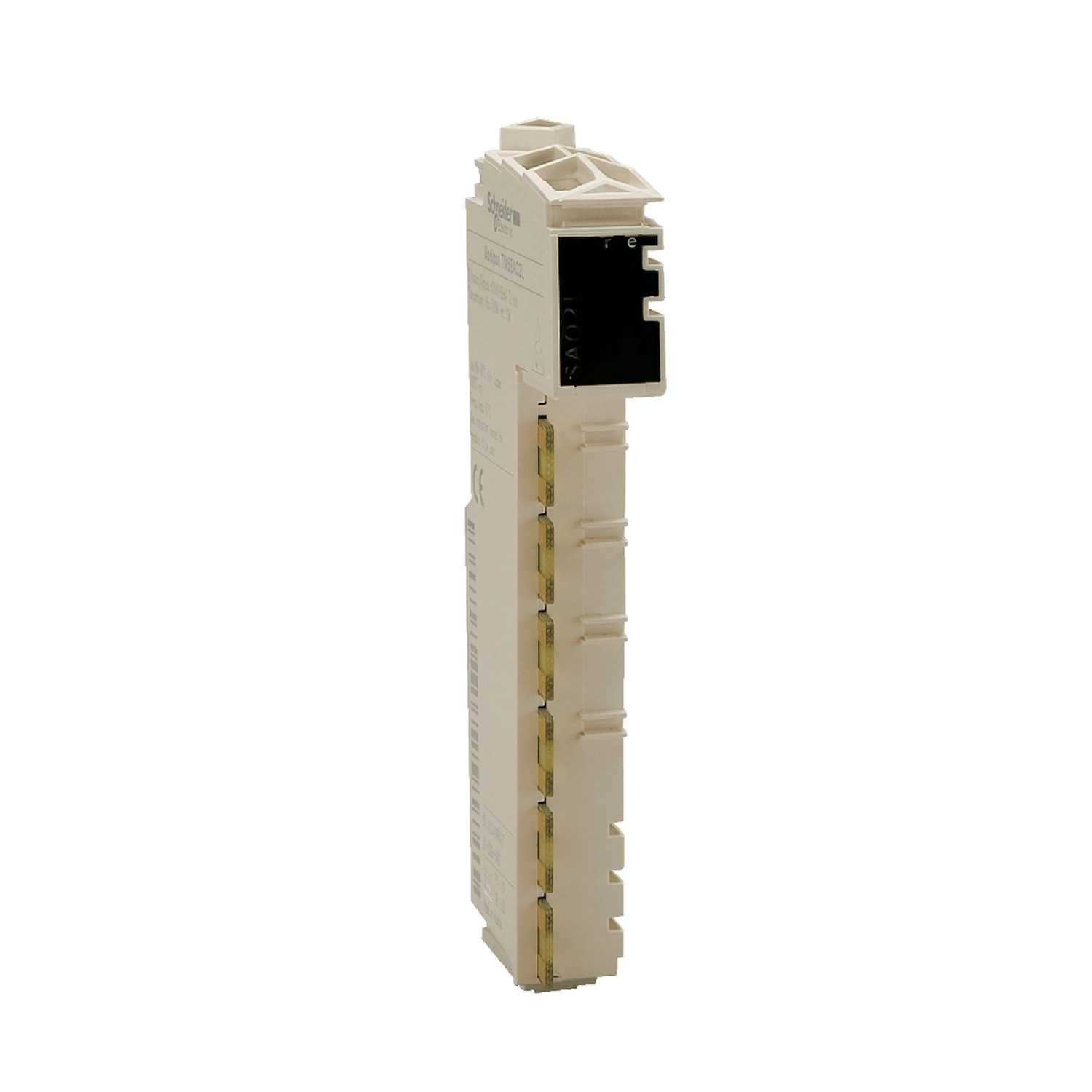

A Schneider Electric Modicon TM5 sorozathoz tartozó TM5SMM6D2L egy különleges vegyes I/O modul, amely kombinált analóg és digitális be- és kimeneti funkcionalitást biztosít egyetlen kompakt eszközben. Ez a modul tökéletes választás olyan automatizálási alkalmazásokhoz, ahol mind a digitális, mind az analóg jelek kezelése szükséges, így költséghatékony és helytakarékos megoldást kínál.
A TM5SMM6D2L modul rendkívüli sokoldalúsággal rendelkezik, hiszen 4 digitális bemenetet, 2 digitális kimenetet, 1 analóg bemenetet és 1 analóg kimenetet egyesít. A digitális bemenetek 24 V DC feszültségűek, 3,3 mA áramfelvétellel és sink logikával működnek. A bemeneti feszültség határértékei 20,4-28,8 V közöttiek. Az eszköz 2 µs hardveres szűréssel rendelkezik, ami alapértelmezetten 1 ms-ra van beállítva, de szoftveresen akár 25 ms-ig konfigurálható. A digitális bemenetek állapotát zöld LED-ek jelzik, megkönnyítve a hibakeresést és az üzemeltetést.
Az analóg bemenet rendkívül rugalmas, mivel támogatja mind a feszültség- (+/- 10 V tartományban), mind az áramjelek (0...20 mA / 4...20 mA tartományban) fogadását. A feszültségbemenet 12 bit + előjel felbontással, míg az árambemenet 12 bites felbontással rendelkezik. A modul kiváló, 70 dB-es közös módusú zajelnyomást biztosít mind DC, mind 50 Hz-es jelek esetén, ami növeli a mérési pontosságot zajos ipari környezetben is. A bemeneti impedancia digitális jeleknél 7,18 kOhm, míg analóg esetben (±10 V) legalább 1 MOhm, ami minimalizálja a terhelést a jelforrásra. Az analóg bemenet mintavételezési ideje 300 µs, ami gyors válaszidőt tesz lehetővé a folyamatszabályozási alkalmazásokban.
A digitális kimenetek tranzisztoros típusúak, 24 V DC feszültséggel működnek, feszültséghatáraik 20,4-28,8 V között vannak, és source logikát használnak. Kimeneti áramuk kimenetenként maximum 0,5 A, összesen legfeljebb 1 A lehet, csúcsáramuk pedig elérheti a 14 A-t is. A kapcsolási frekvencia ohmos terhelésnél 100 Hz. A digitális kimeneteket narancssárga LED-ek jelzik. A TM5SMM6D2L modul védelmi funkciókat is tartalmaz: a digitális kimenetek védettek fordított polaritás, rövidzár és túlmelegedés ellen, míg az analóg kimenetek rövidzár elleni védelemmel rendelkeznek.
Az analóg kimenet szintén kettős funkcionalitású, támogatja mind a feszültség- (+/- 10 V), mind az áramjelek (0...20 mA) kiadását. A feszültségkimenet 12 bit + előjel felbontással, az áramkimenet 12 bites felbontással rendelkezik. A konverziós idő 300 µs, a válaszidő pedig 1 ms, ami gyors szabályozási alkalmazásokhoz is megfelelő. A mérési felbontás +/- 10 V esetén 2,441 mV, míg 0...20 mA esetén 4,883 µA, ami precíz szabályozást tesz lehetővé. A TM5SMM6D2L különösen pontos: 25 °C-on a mérési hiba kisebb mint 0,08% a teljes skálára vonatkoztatva a bemeneteknél, és kisebb mint 0,15% a kimeneteknél. A modul hőmérsékleti együtthatója is kiváló, ami stabil működést biztosít különböző környezeti hőmérsékleteken.
Schneider Electric Modicon TM5 - TM5SMM6D2L - I/O bővítő, analóg/digitális be-/kimeneti modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Kompatibilitás: Modicon LMC058, Modicon M258
Termék típusa: Vegyes I/O modul
Kompatibilis vezérlőkkel: Motion controller, Logic controller
Digitális bemenet jellemzők
Digitális bemenetek száma: 4
Bemeneti feszültség: 24 V DC
Feszültség határértékek: 20,4...28,8 V
Bemeneti logika: Sink
Bemeneti áram: 3,3 mA
Garantált 0 állapot feszültsége: <= 5 V
Garantált 1 állapot feszültsége: >= 15 V
Bemenet szűrése: <= 2 μs hardveres, 1 ms alapértelmezett, <= 25 ms szoftveresen konfigurálható
Analóg bemenet jellemzők
Analóg bemenetek száma: 1
Analóg bemenet típusa: Feszültség, bemeneti tartomány: +/- 10 V; Áram, bemeneti tartomány: 0...20 mA/4...20 mA
Analóg bemenet felbontása: 12 bit + előjel feszültségre, 12 bit áramra
Közös módusú elnyomás: 70 dB DC analóg bemenetnél, 70 dB 50 Hz analóg bemenetnél
Mintavételezési idő: 300 μs analóg bemenetnél
Bemeneti impedancia: 7,18 kOhm digitális, >= 1 MOhm analóg, +/- 10 V
Digitális kimenet jellemzők
Digitális kimenetek száma: 2
Digitális kimenet típusa: Tranzisztor
Kimeneti feszültség: 24 V DC
Kimeneti feszültség határértékek: 20,4...28,8 V
Digitális kimenet logikája: Source
Digitális kimeneti áram: <= 0,5 A kimenetenként, <= 1 A összesen
Csúcs kimeneti áram: 14 A
Maximális szivárgási áram: 5 μA (kikapcsolt állapotban) a digitális kimeneteknél
Kapcsolási frekvencia: 100 Hz, ohmos terhelésnél
Válaszidő: <= 250 μs 0-ról 1 állapotra és 1-ről 0 állapotra a digitális kimeneteknél
Analóg kimenet jellemzők
Analóg kimenetek száma: 1
Analóg kimenet típusa: Feszültség: +/- 10 V; Áram: 0...20 mA
Konverziós idő: 300 μs az analóg kimenetnél
Analóg kimenet felbontása: 12 bit + előjel, +/- 10 V; 12 bit, 0...20 mA
Mérési felbontás: 2,441 mV, +/- 10 V; 4,883 μA, 0...20 mA/4...20 mA
Válaszidő: 1 ms az analóg kimenetnél
Minimum kimeneti impedancia: 1 kOhm +/- 10 V 0...55 °C, 10 kOhm +/- 10 V 55...60 °C
Terhelési impedancia: <= 400 Ohm (kimenet: 0...20 mA) 0...55 °C-on, <= 300 Ohm (kimenet: 0...20 mA) 55...60 °C-on, <= 300 Ohm (bemenet: 0...20 mA/4...20 mA)
Pontossági adatok
Mérési hiba: < 0,08% a teljes skálára (bemenet: +/- 10 V) 25 °C-on, < 0,08% a teljes skálára (bemenet: 0...20 mA/4...20 mA) 25 °C-on, < 0,15% a teljes skálára (kimenet: +/- 10 V) 25 °C-on, < 0,15% a teljes skálára (kimenet: 0...20 mA) 25 °C-on
Hőmérsékleti együttható: +/- 0,009 %FS/°C (bemenet: 0...20 mA/4...20 mA), +/-0,006 %FS/°C (bemenet: +/- 10 V), +/- 0,02 %FS/°C (kimenet: 0...20 mA), +/- 0,02 %FS/°C (kimenet: +/- 10 V)
Nemlinearitás: +/- 0,02 %FS (bemenet: 0...20 mA/4...20 mA), +/- 0,02 %FS (bemenet: +/- 10 V), +/- 0,1 %FS (kimenet: 0...20 mA), +/- 0,1 %FS (kimenet: +/- 10 V)
Általános specifikációk
Kábel típusa: Árnyékolt kábel
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Tápellátás: Belső
Névleges tápfeszültség: 24 V DC -15...20%
Helyi jelzések: 1 LED (zöld) tápellátás jelzésére (BE), 1 LED (piros) tápellátás jelzésére (KI), 4 LED (zöld) digitális bemenet állapotjelzésére, 2 LED (narancssárga) digitális kimenet állapotjelzésére
Bekötési mód: 1 vezeték a digitális be-/kimenetekhez
Áramfelvétel: 2 mA 5 V DC busznál, 73 mA 24 V DC be-/kimeneteknél
Maximális teljesítményfelvétel: 1,75 W
Védelem típusa: Fordított polaritás ellen a digitális kimenetekhez, Rövidzár ellen a digitális kimenetekhez, Termikus túlterhelés ellen a digitális kimenetekhez, Rövidzár ellen az analóg kimenethez
Jelölés: CE
Környezeti feltételek
Működési hőmérséklet: 0...55 °C leértékelés nélkül (vízszintes telepítés), 55...60 °C leértékelési tényezővel (vízszintes telepítés), 0...50 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi szint: IP20 az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemeltetési tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz-en DIN sínen, 3,5 mm 5...8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Szabványok és tanúsítványok
Szabványok: IEC 61131-2, CSA C22.2 No 142, UL 508, CSA C22.2 No 213
Terméktanúsítványok: C-Tick, CSA, cULus, GOST-R
Fizikai jellemzők
Szín: Fehér
Nettó tömeg: 0,025 kg
Méretek: 75 x 99 x 12,5 mm
