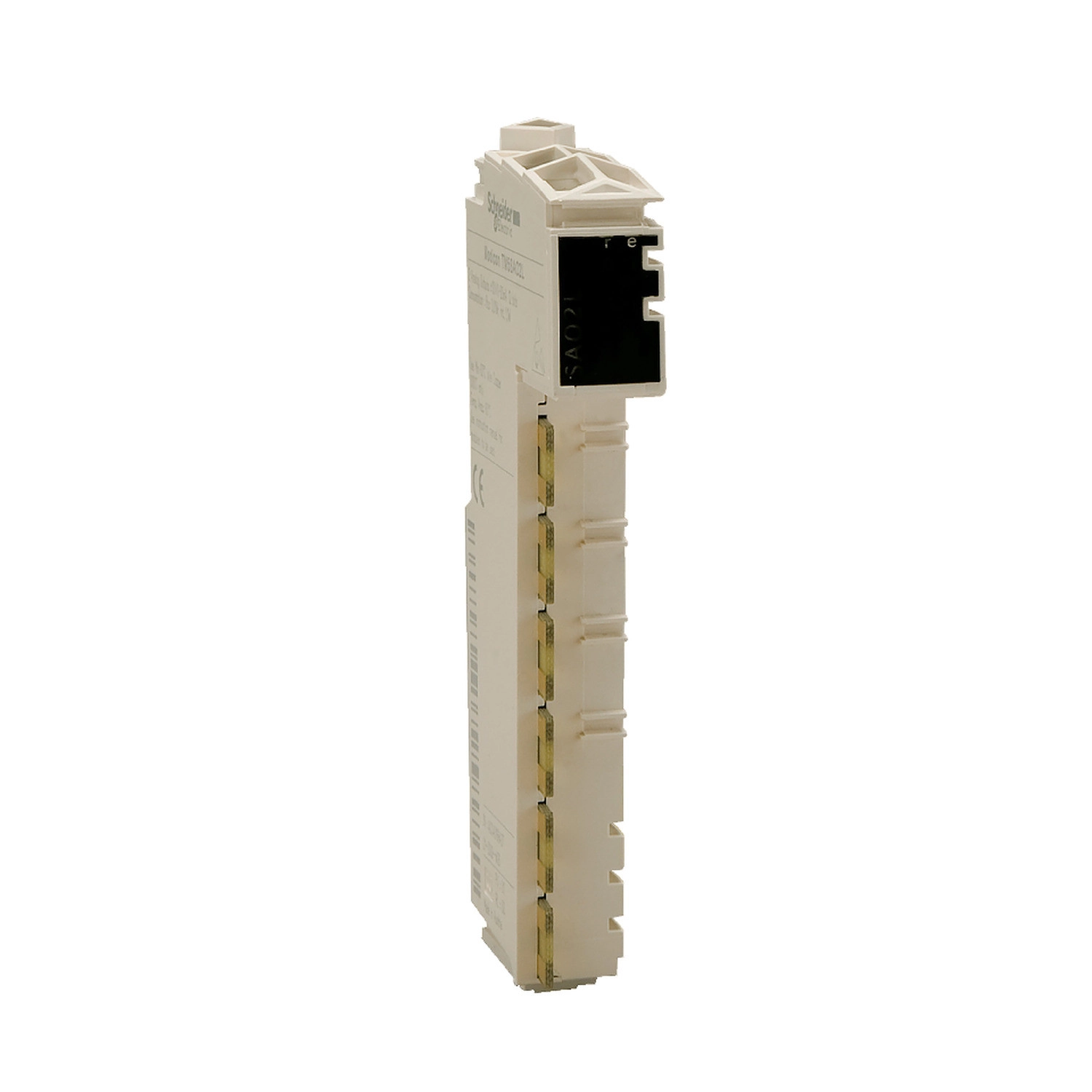

A Schneider Electric Modicon TM5 termékcsaládba tartozó TM5SEAISG analóg bemeneti modul kiváló megoldást kínál precíziós mérési alkalmazásokhoz az ipari automatizálás területén. Ez a speciális modul kifejezetten teljes híd nyúlásmérők (strain gauge) csatlakoztatására és jeleik nagy pontosságú feldolgozására lett kifejlesztve, ami ideálissá teszi erő-, súly-, nyomás- vagy deformáció-mérési feladatokhoz.
A TM5SEAISG modul kiemelkedő 24 bites felbontással rendelkezik, ami rendkívül pontos mérést tesz lehetővé. Ez a magas felbontás biztosítja, hogy a legkisebb jelváltozásokat is érzékelni tudja, így ideális választás olyan alkalmazásokhoz, ahol a precizitás kritikus fontosságú. A modul kompatibilis a Modicon M258 és Modicon LMC058 logikai vezérlőkkel és mozgásvezérlőkkel, így könnyedén integrálható a meglévő Schneider Electric automatizálási rendszerekbe. A modul egy analóg bemeneti csatornával rendelkezik, amely rugalmasan konfigurálható különböző mérési igényekhez.
A TM5SEAISG modul csatlakoztatása és üzembe helyezése egyszerű. Árnyékolt kábel használata szükséges a megfelelő jelminőség és zavarszűrés biztosításához. A modul három LED-del van felszerelve a működési állapot egyértelmű jelzésére: egy zöld LED a tápellátást jelzi, egy piros LED a tápellátási hibát, és egy további zöld LED a bemeneti csatorna állapotát mutatja. Ez a vizuális visszajelzés jelentősen megkönnyíti a hibaelhárítást és a rendszer monitorozását. A modul üzemi hőmérséklet-tartománya vízszintes telepítés esetén 0-55°C (derátolás nélkül), illetve 0-60°C (derátolási tényezővel), függőleges telepítésnél pedig 0-50°C. Ütésállósága 15 gn 11 ms időtartamra, ami robusztus ipari környezetben is megbízható működést biztosít.
A TM5SEAISG analóg bemeneti modul kiváló választás különféle ipari mérési feladatokhoz. A modul különösen hatékony olyan alkalmazásokban, ahol 6 vezetékes teljes híd nyúlásmérőt vagy két 4 vezetékes teljes híd nyúlásmérőt kell csatlakoztatni. A részletes bekötési rajzok egyértelműen mutatják a csatlakoztatási lehetőségeket, amelyek a termék adatlap részét képezik. A modul DIN sínre szerelhető, a pontos méretrajzok és a szerelési távolságok a dokumentációban megtalálhatók. A kivehető rugós csatlakozóblokkokhoz használható vezetékméretekkel kapcsolatos ajánlások is rendelkezésre állnak (0,08-2,5 mm² keresztmetszetű vagy 28-14 AWG vezetékek használhatók). A TM5SEAISG modul CE jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai szabványoknak és előírásoknak.
Schneider Electric Modicon TM5 - TM5SEAISG - I/O bővítő, analóg bemeneti modul, híd nyúlásmérő, 85…5000 Ohm, 24 bit műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Analóg bemeneti modul
Kompatibilitás: Logikai vezérlő, Mozgásvezérlő
Kompatibilis eszközök: Modicon M258, Modicon LMC058
Analóg bemenetek száma: 1
Kiegészítő jellemzők
Analóg bemenet felbontása: 24 bit
Kábeltípus: Árnyékolt kábel
Helyi jelzések: 1 zöld LED tápellátás jelzéséhez, 1 piros LED tápellátási hibához, 1 zöld LED bemeneti állapothoz
Nettó tömeg: 0,025 kg
Környezeti paraméterek
Jelölés: CE
Üzemi környezeti hőmérséklet: 0...55 °C derátolás nélkül (vízszintes telepítés), 0...60 °C derátolási tényezővel (vízszintes telepítés), 0...50 °C (függőleges telepítés)
Ütésállóság: 15 gn 11 ms-ig
Bekötési információk
A modul csatlakoztatható 6 vezetékes teljes híd nyúlásmérőhöz vagy két 4 vezetékes teljes híd nyúlásmérőhöz.
A kivehető rugós csatlakozóblokkokhoz használható vezetékméretek:
- 0,08...2,5 mm² (28...14 AWG)
- 0,25...2,5 mm² (24...14 AWG)
- 0,25...1,5 mm² (24...16 AWG)
- 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
Telepítési információk
A modul DIN sínre szerelhető. Figyelembe kell venni a megadott méreteket és távolsági követelményeket a megfelelő szereléshez és a megfelelő hűtés biztosításához.
