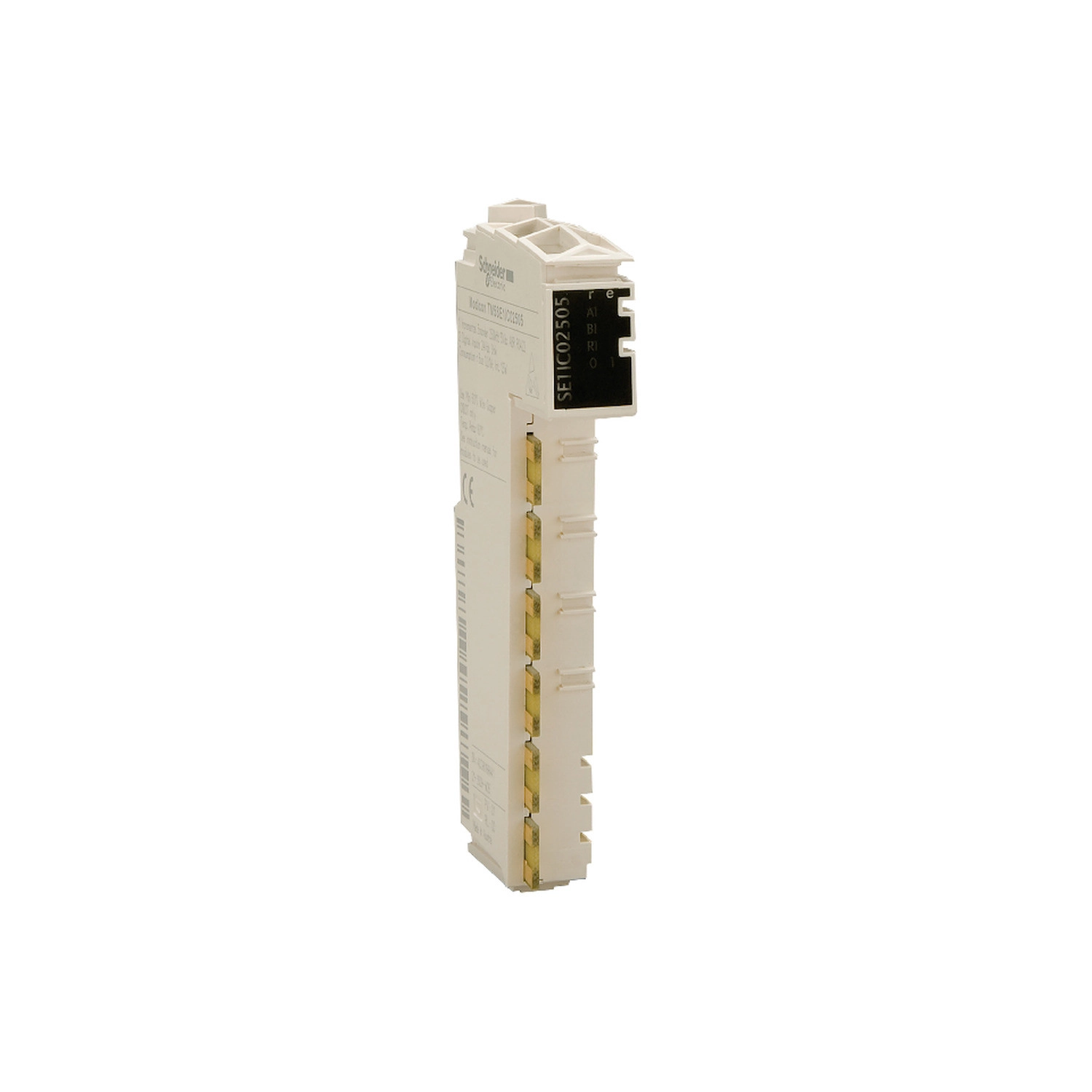

Schneider Electric Modicon TM5 - TM5SE2IC01024 - I/O bővítő, gyorsszámláló bemeneti modul, 100 kHz, 2 bemenet, 24 VDC enkóder
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM5SE2IC01024 két független, 100 kHz-es számlálási frekvenciájú inkrementális bemenettel rendelkezik, amelyek különösen alkalmasak nagy sebességű pozícióérzékelésre, frekvenciamérésre és tengely-követési alkalmazásokhoz. A modul sokoldalú felhasználási területei között megtalálható a periódusidő mérés, frekvenciagenerálás, frekvenciamérés, fel- és leszámlálás, valamint az enkóderrel történő tengelykövetés. Mindezek a funkciók lehetővé teszik a készülék széleskörű alkalmazását különböző automatizálási és vezérlési feladatokban.
A modul két 24V DC segédbemenettel rendelkezik, és képes 24V DC tápellátást biztosítani az enkóderek számára. A bemenetek kompatibilisek a 24V-os inkrementális enkóderekkel, és a számlálóbemenetek felbontása 16 vagy 32 bit lehet, a felhasználási igénytől függően. A maximális ciklusidő 2 ms, ami gyors és pontos adatfeldolgozást tesz lehetővé. A TM5SE2IC01024 Sink (nyelő) logikájú diszkrét bemenetekkel rendelkezik, a bemeneti áram 1,3 mA 24V esetén, míg a bemeneti ellenállás 18,4 kOhm. A modul áramfogyasztása 2 mA 5V DC busz esetén és 63 mA 24V DC bemenet/kimenet esetén, a maximális teljesítmény-disszipáció pedig 1,51 W.
A Schneider Electric Modicon TM5 TM5SE2IC01024 modul kompatibilis a Modicon LMC058, Modicon M258 vezérlőkkel, valamint logikai vezérlőkkel és mozgásvezérlőkkel is együttműködik. Fizikai szempontból a modul kompakt méretekkel rendelkezik (75 x 99 x 12,5 mm), súlya mindössze 0,025 kg, ami lehetővé teszi könnyű beépítését szűkebb helyekre is. A modul IP20-as védettséggel rendelkezik az IEC 61131-2 szabványnak megfelelően, továbbá CE jelöléssel van ellátva, és számos nemzetközi tanúsítvánnyal rendelkezik, mint a GOST-R, CSA, C-Tick és cULus.
A Schneider Electric Modicon TM5 TM5SE2IC01024 kiemelkedő elektromágneses kompatibilitással és megbízható működéssel büszkélkedhet. A modul 500 Vrms AC szigeteléssel rendelkezik a csatorna és a busz között, ami növeli az üzembiztonságot. Környezeti specifikációk tekintetében a modul széles hőmérséklettartományban használható: horizontális telepítés esetén 0...55 °C (derating nélkül) vagy 0...60 °C (derating faktorral), vertikális telepítés esetén pedig 0...50 °C között. A tárolási hőmérséklet -25...70 °C, a relatív páratartalom 5...95% kondenzáció nélkül.
Schneider Electric Modicon TM5 - TM5SE2IC01024 - I/O bővítő, gyorsszámláló bemeneti modul, 100 kHz, 2 bemenet, 24 VDC enkóder műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Termék típusa: Számláló modul
Termék specifikus alkalmazás: Periódusidő mérés, Frekvenciagenerálás, Frekvenciamérés, Leszámlálás, Felszámlálás, Tengelykövetés enkóderrel
Modul funkciói: 2 x 24 V DC segédbemenet, 24 V DC enkóder tápellátás
Diszkrét bemenetek száma: 2
Számlálási frekvencia: 100 kHz
Enkóder típus: 2 inkrementális enkóder
Kompatibilitás
Kompatibilis vezérlőcsaládok: Modicon LMC058, Modicon M258
Kompatibilis termékek: Logikai vezérlő, Mozgásvezérlő
Műszaki paraméterek
Számlálóbemenetek felbontása: 16 bit/32 bit
Maximális ciklusidő: 2 ms
Bemenet kompatibilitás: 2 inkrementális enkóder (24 V)
Szigetelés: 500 Vrms AC szigetelés a csatorna és a busz között
Diszkrét bemenet logika: Sink (nyelő)
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet áram: 1,3 mA 24 V esetén
Bemeneti ellenállás: 18,4 kOhm
Áramfogyasztás: 2 mA 5 V DC busz esetén, 63 mA 24 V DC bemenet/kimenet esetén
Maximális teljesítmény-disszipáció: 1,51 W
Jelölés: CE
Fizikai jellemzők
Méretek: 75 mm x 99 mm x 12,5 mm
Környezeti jellemzők
Üzemi hőmérséklet: 0...55 °C derating nélkül (horizontális telepítés), 0...60 °C derating faktorral (horizontális telepítés), 0...50 °C (vertikális telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Tanúsítványok és szabványok
Szabványok: UL 508, CSA C22.2 No 142, CSA C22.2 No 213, IEC 61131-2
Terméktanúsítványok: GOST-R, CSA, C-Tick, cULus
