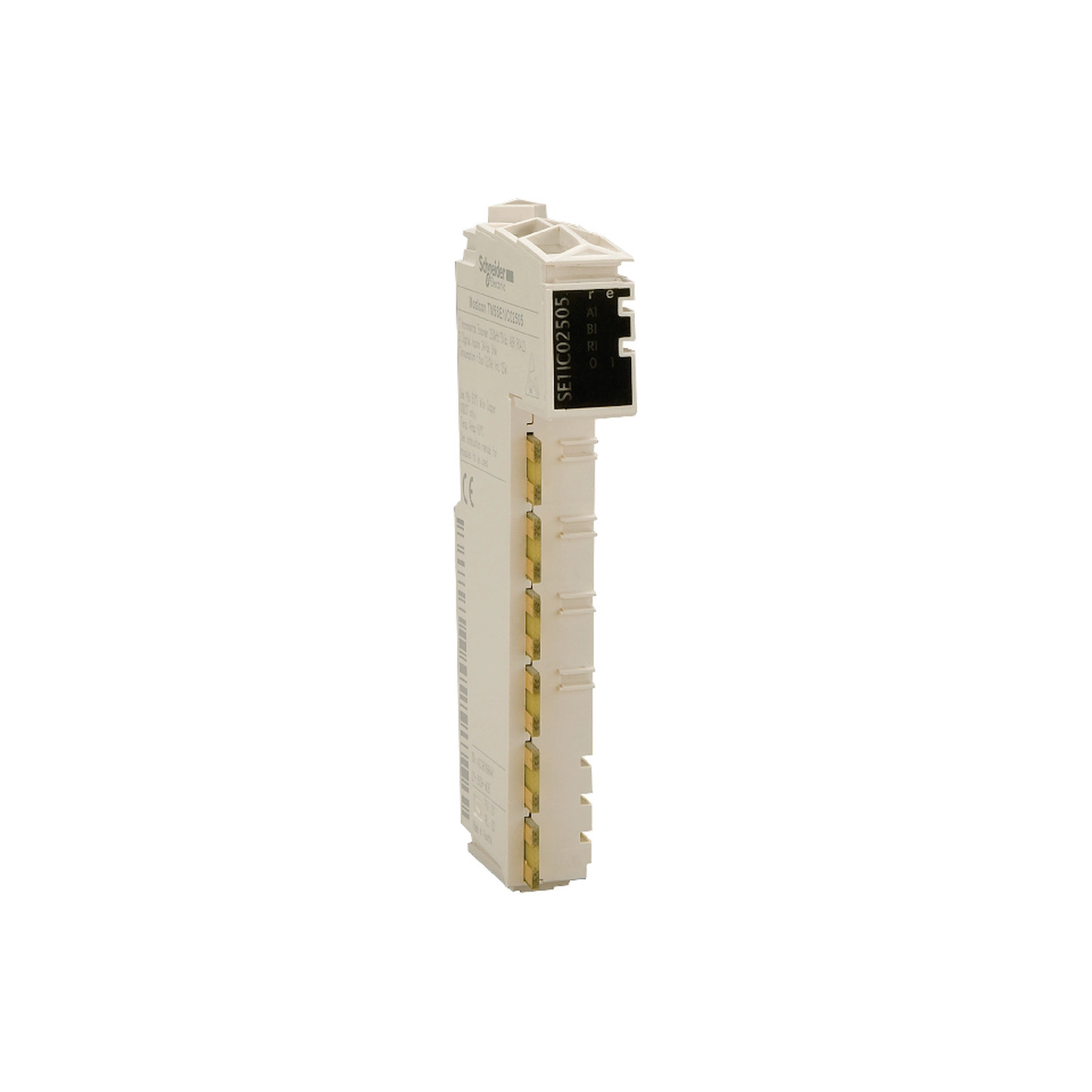

Schneider Electric Modicon TM5 - TM5SE1IC02505 - I/O bővítő, gyorsszámláló bemeneti modul, 250 kHz, 1 bemenet, 5 VDC enkóder
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TM5SE1IC02505 modul számos kiemelkedő műszaki jellemzővel rendelkezik. A termék 2 db 24 V DC RS422 sink segédbemenettel, valamint 24 V DC enkóder tápellátással van felszerelve. A modul 1 diszkrét bemenetet kínál és egyetlen inkrementális enkóderrel (5 V) kompatibilis. A bemeneti kompatibilitás lehetővé teszi a precíz pozícionálási feladatok végrehajtását. A számlálási frekvencia 250 kHz, ami rendkívül gyors válaszidőt és pontos pozícionálást tesz lehetővé. A számlálóbemenetek felbontása 16/32 bit, a maximális ciklusidő pedig mindössze 2 ms, amely biztosítja a gyors adatfeldolgozást és válaszképességet.
A Modicon TM5 Counter modul kompatibilis a Modicon LMC058 és Modicon M258 vezérlőkkel, valamint a Motion és Logic kontrollerekkel, így könnyen integrálható a meglévő rendszerekbe. A modul további műszaki paraméterei között szerepel az 500 Vrms AC szigetelés a csatorna és busz között, a sink diszkrét bemeneti logika, a 24 V DC diszkrét bemeneti feszültség és a 3,3 mA bemeneti áram 24 V-nál. A bemeneti ellenállás 7,19 kOhm, a bemeneti szűrés pedig <= 200 ms. Az áramfogyasztás tekintetében a modul 2 mA-t fogyaszt 5 V DC busz esetén, és 63 mA-t 24 V DC bemenet/kimenet esetén. A maximális teljesítménydisszipáció 1,51 W. A modul CE jelöléssel rendelkezik, és megfelel számos szabványnak, mint például UL 508, CSA C22.2 No 142, CSA C22.2 No 213 és IEC 61131-2. Terméktanúsítványai között szerepel a cULus, C-Tick, GOST-R és CSA.
A TM5SE1IC02505 különböző üzemi környezetekben használható: 0-55 °C között derating nélkül (vízszintes telepítés esetén), 0-60 °C között derating faktorral (vízszintes telepítés esetén), valamint 0-50 °C között (függőleges telepítés esetén). A tárolási hőmérséklet-tartománya -25-70 °C. A relatív páratartalom 5-95% lehet kondenzáció nélkül. Az IP védelmi fokozat IP20, az IEC 61131-2 szabványnak megfelelően. A szennyezettségi fok 2, az IEC 60664 szerint. Az üzemi magasság 0-2000 m, míg a tárolási magasság 0-3000 m lehet. A modul rendelkezik rezgésállósággal (1 gn 8,4-150 Hz-en DIN sínen és 3,5 mm 5-8,4 Hz-en DIN sínen), valamint ütésállósággal (15 gn 11 ms-ig). A modul ellenáll az elektrosztatikus kisüléseknek (4 kV kontaktus és 8 kV levegő esetén, az IEC 61000-4-2 szerint) és az elektromágneses mezőknek (1 V/m 2-2,7 GHz és 10 V/m 80-2000 MHz között, az IEC 61000-4-3 szerint). Emellett gyors tranziensekkel szembeni ellenállóképességgel (1 kV I/O, 1 kV árnyékolt kábel és 2 kV tápvezetékek esetén, az IEC 61000-4-4 szerint) és túlfeszültség-állósággal (0,5 kV differenciál módban és 1 kV közös módban, az IEC 61000-4-5 szerint) is rendelkezik.
Schneider Electric Modicon TM5 - TM5SE1IC02505 - I/O bővítő, gyorsszámláló bemeneti modul, 250 kHz, 1 bemenet, 5 VDC enkóder műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Counter modul
Modul funkció: 2 x 24 V DC RS422 sink segédbemenet, 24 V DC enkóder tápellátás
Diszkrét bemenetek száma: 1
Számlálási frekvencia: 250 kHz
Enkóder típus: 1 inkrementális enkóder
Kiegészítő jellemzők
Kompatibilitás: Modicon LMC058, Modicon M258
Termék kompatibilitás: Motion controller, Logic controller
Számlálóbemenetek felbontása: 16 bit/32 bit
Maximális ciklusidő: 2 ms
Bemeneti kompatibilitás: 1 inkrementális enkóder (5 V)
Szigetelés: 500 Vrms AC szigetelés a csatorna és busz között
Diszkrét bemeneti logika: Sink
Diszkrét bemeneti feszültség: 24 V DC
Diszkrét bemeneti áram: 3.3 mA 24 V-nál
Bemeneti ellenállás: 7.19 kOhm
Bemeneti szűrés: <= 200 ms
Áramfogyasztás: 2 mA 5 V DC busznál, 63 mA 24 V DC bemenet/kimenet
Maximális teljesítménydisszipáció: 1.51 W
Jelölés: CE
Környezeti paraméterek
Szabványok: UL 508, CSA C22.2 No 142, CSA C22.2 No 213, IEC 61131-2
Terméktanúsítványok: cULus, C-Tick, GOST-R, CSA
Üzemi környezeti hőmérséklet: 0...55 °C derating nélkül (vízszintes telepítés), 0...60 °C derating faktorral (vízszintes telepítés), 0...50 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 1 gn 8.4...150 Hz-en DIN sínen, 3.5 mm 5...8.4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektrosztatikus kisülésekkel szembeni ellenállás: 4 kV kontaktus esetén az IEC 61000-4-2 szerint, 8 kV levegő esetén az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 1 V/m 2...2.7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV (I/O) az IEC 61000-4-4 szerint, 1 kV (árnyékolt kábel) az IEC 61000-4-4 szerint, 2 kV (tápvezetékek) az IEC 61000-4-4 szerint
Túlfeszültség-állóság: 0.5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
Elektromágneses kompatibilitás: EN/IEC 61000-4-6
Zavarkibocsátás: CISPR 11
Méretek
75 mm x 99 mm x 12.5 mm
