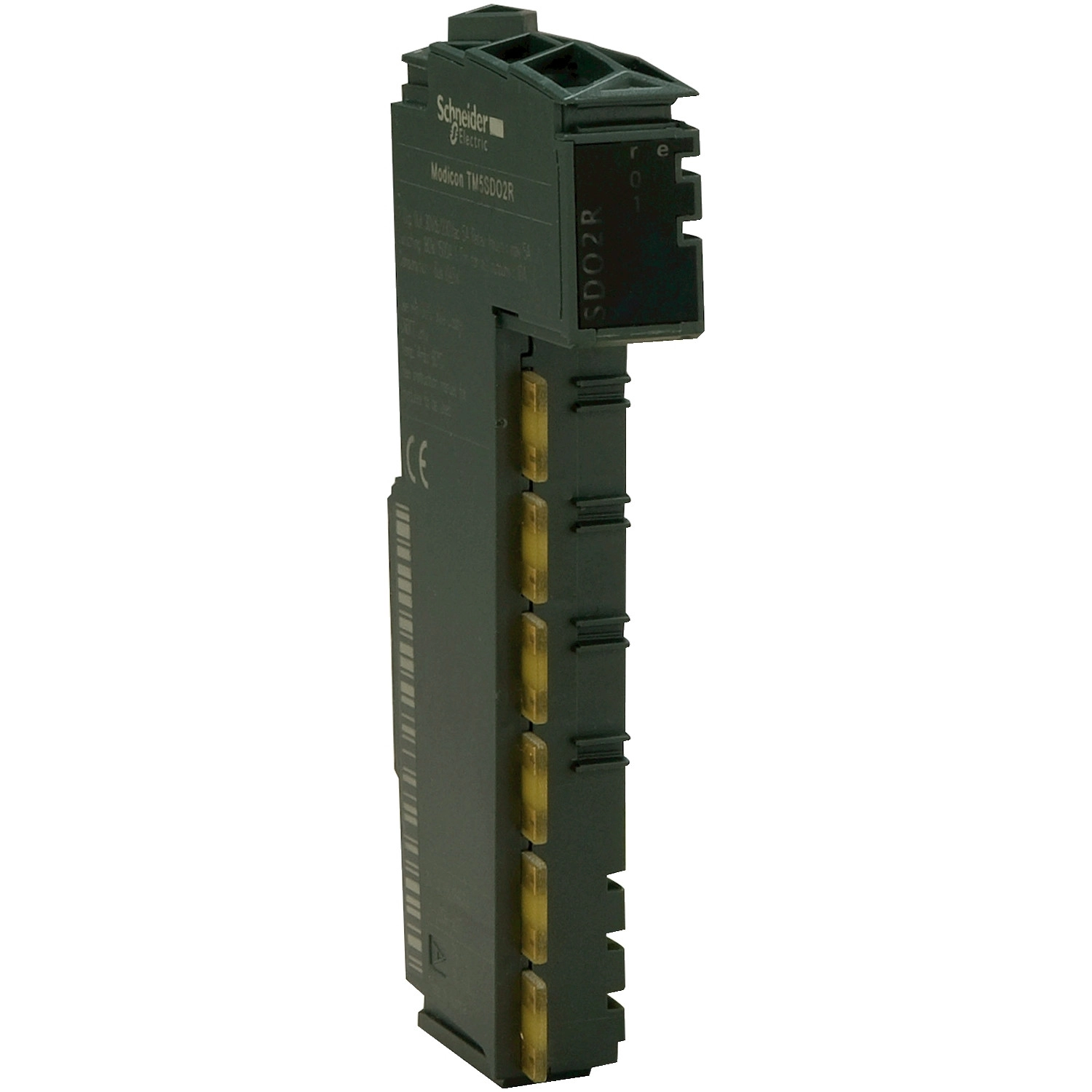

A Schneider Electric Modicon TM5 termékcsalád TM5SDO4RK digitális kimeneti modulja egy komplett összeállítás, amely három komponensből áll: TM5SDO4R I/O modul, TM5ACTB32 sorkapocs blokk és TM5ACBM12 busz alaplap. Ez a professzionális ipari automatizálási megoldás ideális választás vezérlőrendszerek kiépítéséhez vagy bővítéséhez, különösen olyan környezetben, ahol megbízható digitális kimeneti funkciókra van szükség.
A TM5SDO4RK modul 4 digitális relé kimenetet biztosít, amelyek mindegyike alaphelyzetben nyitott (NO) konfigurációval rendelkezik. A kimenetek maximális kapcsolási feszültsége 230 V AC vagy 30 V DC, ami széleskörű kompatibilitást biztosít különböző ipari alkalmazásokhoz. A modul csatornánként 5 A áramerősséget képes kezelni, míg a maximális áramerősség kimeneti közösönként 10 A. Ez a terhelhetőség lehetővé teszi nagyobb teljesítményű eszközök közvetlen vezérlését is, ami sok alkalmazásban kiküszöbölheti a köztes relék használatának szükségességét.
A TM5SDO4RK modul tökéletesen kompatibilis a Modicon M258 és Modicon LMC058 vezérlőkkel, valamint motion controller-ekkel és logikai vezérlőkkel. A rendszer működési megbízhatóságát számos biztonsági funkció növeli, mint például a fordított polaritás elleni védelem. A relé mechanikus élettartama 20 millió kapcsolási ciklus, míg elektromos élettartama 500 000 ciklus 5 A terhelésnél, ami hosszú távú, megbízható működést garantál ipari környezetben is. A modul áramfogyasztása 5 V DC buszfeszültség mellett mindössze 160 mA, a maximális teljesítmény-disszipáció pedig 2,3 W.
A TM5SDO4RK működési környezetét tekintve 0-55°C között használható vízszintes telepítés esetén (derating nélkül), illetve 0-50°C között függőleges telepítés esetén. A modul ellenáll az ipari környezetből származó elektromágneses zavaroknak, és különböző szabványoknak és tanúsítványoknak felel meg, mint például a CSA C22.2 No 213, IEC 61131-2, CSA C22.2 No 142, UL 508. A modul rendelkezik továbbá GOST-R, C-Tick, cULus és CSA tanúsítványokkal, amelyek biztosítják a nemzetközi használhatóságot és megfelelőséget. A termék IP20-as védelmi besorolással rendelkezik, így védett az ujjal való érintés és a 12,5 mm-nél nagyobb szilárd testek behatolása ellen.
A TM5SDO4RK modul könnyen telepíthető DIN sínre, és a telepítési távolságigények is jól dokumentáltak. A kapcsolási rajz részletes útmutatást ad a bekötéshez, amely magában foglalja az induktív terhelések védelméhez szükséges információkat is. A modul rugós sorkapcsokkal van ellátva, amelyekhez 0,08-2,5 mm² keresztmetszetű (28-14 AWG) vezetékek csatlakoztathatók, így rugalmas kábelezési lehetőségeket biztosít a különböző alkalmazási környezetekben.
Schneider Electric Modicon TM5 - TM5SDO4RK - I/O bővítő, komplett digitális kimenet, 4DO, 5A, 30 VDC / 230 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Digitális kimeneti modul
Digitális kimenetek száma: 4
Digitális kimenet típusa: Relé
Kimeneti feszültség: 230 V AC / 30 V DC
Kiegészítő információk
Összetétel: TM5ACBM12 busz alaplap, TM5ACTB32 sorkapocs blokk, TM5SDO4R I/O modul
Kompatibilitás: Modicon LMC058, Modicon M258
Termék kompatibilitás: Motion controller, Logic controller
Kimeneti feszültség határok: 184...276 V AC / 24...36 V DC
Digitális kimenet funkció: 4 NO (alaphelyzetben nyitott)
Áramerősség csatornánként: 5 A
Maximális áramerősség kimeneti közösönként: 10 A
Szín: Fekete
Válaszidő: ≤ 10 ms 0-ról 1-re állapotváltásnál, ≤ 10 ms 1-ről 0-ra állapotváltásnál
Rövidzárlat elleni védelem: Nincs
Túlterhelés elleni védelem: Nincs
Fordított polaritás elleni védelem: Van
Szigetelés: 500 Vrms AC szigetelés a csatorna és a busz között, Nincs szigetelés a csatornák között
Mechanikai élettartam: 20000000 ciklus
Elektromos élettartam: 500000 ciklus 5 A-nél
Áramfelvétel: 160 mA 5 V DC buszon
Maximális teljesítmény disszipáció: 2,3 W
Jelölés: CE
Környezeti jellemzők
Szabványok: CSA C22.2 No 213, IEC 61131-2, CSA C22.2 No 142, UL 508
Tanúsítványok: GOST-R, C-Tick, cULus, CSA
Működési hőmérséklet: 0...55 °C derating nélkül (vízszintes telepítés), 0...60 °C derating tényezővel (vízszintes telepítés), 0...50 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz között DIN sínen, 3,5 mm 5...8,4 Hz között DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektrosztatikus kisülés elleni védelem: 4 kV érintkezéskor az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezők elleni védelem: 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Fizikai jellemzők
Méretek: 75 mm széles, 99 mm magas, 12,5 mm mély
Vezeték méretek: 0,08...2,5 mm² (28...14 AWG)
