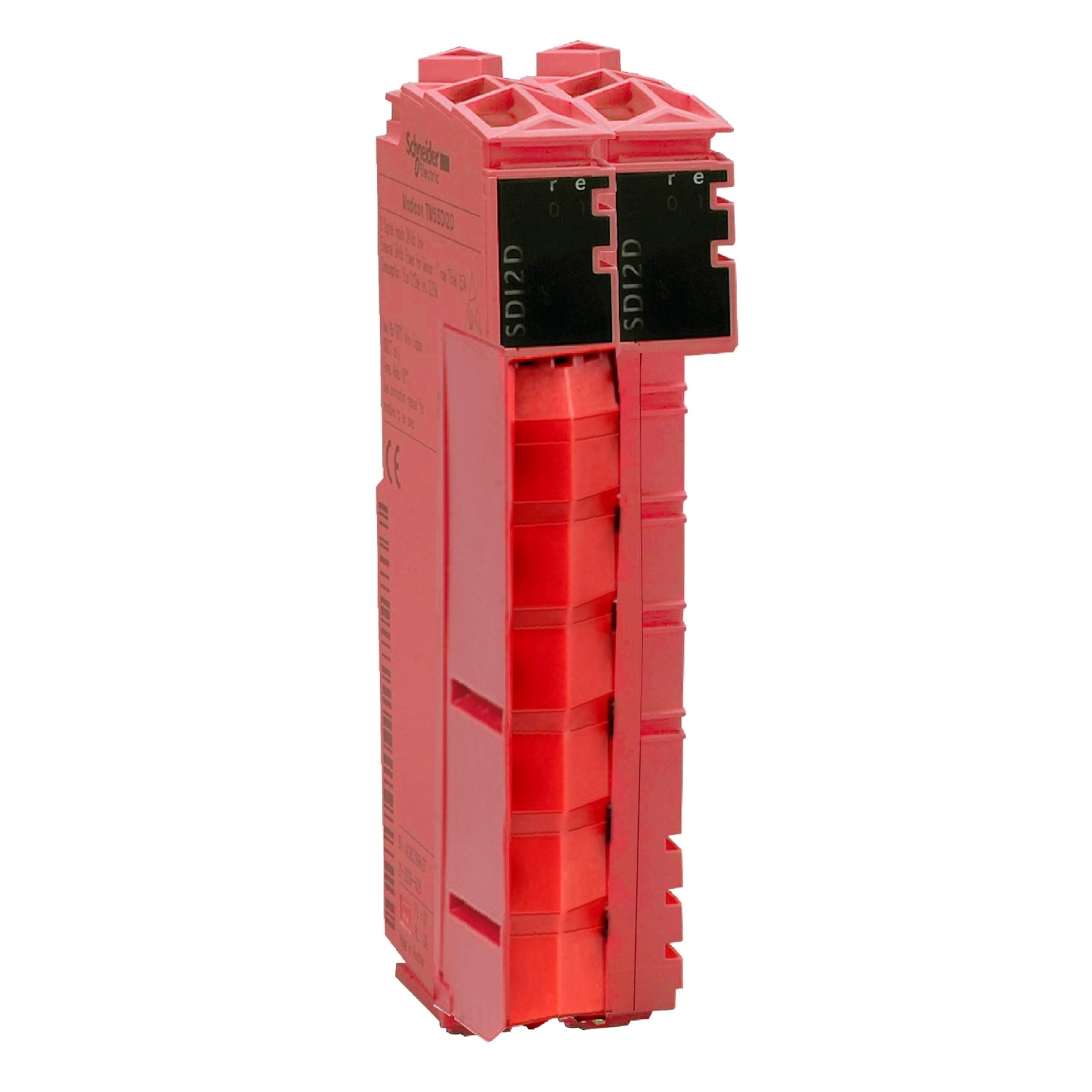

A Schneider Electric Modicon TM5 sorozatához tartozó TM5SDO2TFS biztonsági digitális kimeneti modul a modern automatizálási rendszerek biztonságkritikus alkalmazásai számára lett kifejlesztve. Ez a kompakt, vörös színű modul 2 digitális kimeneti csatornával rendelkezik, amelyek szilárdtest kapcsolású megoldást biztosítanak a rendszer biztonságos működtetéséhez.
A TM5SDO2TFS modul kompatibilis a PacDrive LMC motion controller rendszerekkel, beleértve a PacDrive LMC Pro 2, PacDrive LMC Pro és PacDrive LMC Eco típusú vezérlőket. Az eszköz 24 V DC kimeneti feszültséggel működik, működési feszültségtartománya 20,4-28,8 V között található. A digitális kimenetek source logikát használnak, csatornánként 0,5 A áramot képesek kezelni, a kimeneti közös maximális árama pedig 1 A. A modul képes 12 A csúcsáramot is kezelni, és kapcsolási frekvenciája rezisztív terhelés mellett legfeljebb 500 Hz. Maradékfeszültsége OSSD nélkül 120 mV, maximális szivárgási árama kikapcsolt állapotban mindössze 10 μA.
A TM5SDO2TFS modul számos védelmi funkcióval rendelkezik, beleértve a rövidzárlat elleni védelmet és a túlterhelés elleni védelmet. A modul és a busz közötti szigetelés 500 Vrms AC értékű, bár a csatornák között nincs szigetelés. Az áramfogyasztás tekintetében a busz számára 0,25 W, belső működésre 0,98 W teljesítményt igényel. A modul állapotjelzésre különböző LED-eket használ: egy zöld LED jelzi a tápellátást, egy piros LED szintén a tápellátással kapcsolatos, két piros LED a biztonsági állapotot, illetve két piros/narancssárga LED a kimeneti állapotot jelzi. Az elektromos csatlakozás 2 vezetékes kivitelben történik. A termék CE jelöléssel rendelkezik, ami az európai megfelelőséget tanúsítja.
A TM5SDO2TFS modul kiemelkedően magas biztonsági szintet biztosít: SIL 3 besorolással rendelkezik az IEC 61508 és IEC 62061 szabványok szerint, valamint PL = e besorolással az EN 13849-1 szabvány szerint. A biztonsági megbízhatósági adatok szerint az MTTFd (a veszélyes meghibásodásig átlagosan eltelt idő) több mint 100 év, a PFD (veszélyes meghibásodási valószínűség) kisebb mint 1E-5, és a PFH (veszélyes meghibásodás óránkénti valószínűsége) kisebb mint 1E-9. A modul nettó tömege mindössze 0,025 kg. A modul fizikai méretei a rajzok szerint a következők: 75 mm × 25 mm × 99 mm. A készülék DIN-sínre szerelhető, és a megfelelő működéshez biztosítani kell a dokumentációban szereplő távolságokat (35 mm) a környező elemektől. A bekötéshez a modul a kivehető rugós sorkapcsokkal rendelkezik, amelyek 0,08-2,5 mm² keresztmetszetű (28-14 AWG) vezetékekkel használhatók.
Schneider Electric Modicon TM5 - TM5SDO2TFS - biztonsági I/O bővítő, digitális kimeneti modul, 2DO, tranzisztor, 0,5A, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Biztonsági digitális kimeneti modul
Digitális kimenetek száma: 2
Digitális kimenet típusa: Szilárdtest
Kompatibilitás
Kompatibilis termékcsalád: PacDrive LMC mozgásvezérlő
Termékompatibilitás: PacDrive LMC Pro 2, PacDrive LMC Pro, PacDrive LMC Eco
Elektromos jellemzők
Kimeneti feszültség: 24 V DC
Kimeneti feszültség határértékek: 20,4...28,8 V
Digitális kimenet logika: Source
Áramerősség csatornánként: 0,5 A
Maximális áramerősség kimeneti közös pontonként: 1 A
Csúcs kimeneti áramerősség: 12 A
Kapcsolási frekvencia: <= 500 Hz rezisztív terhelésnél
Maradék feszültség [Ures]: 120 mV OSSD nélkül
Maximális szivárgási áram: 10 µA kikapcsolt állapotban
Védelem
Védelem típusa: Rövidzárlat elleni védelem, Túlterhelés elleni védelem
Szigetelés: 500 Vrms AC szigetelés a csatorna és a busz között, Nincs szigetelés a csatornák között
Teljesítményfelvétel
Maximális teljesítményfelvétel: 0,25 W buszhoz, 0,98 W belső
Jelzések
Helyi kijelzés: 1 zöld LED tápellátáshoz, 1 piros LED tápellátáshoz, 2 piros LED biztonsági állapothoz, 2 piros/narancssárga LED kimeneti állapothoz
Csatlakozás és fizikai jellemzők
Elektromos csatlakozás: 2 vezeték
Szín: Piros
Nettó tömeg: 0,025 kg
Biztonsági adatok
Jelölés: CE
Biztonsági szint: SIL 3 az IEC 61508 szerint, SIL 3 az IEC 62061 szerint, PL = e az EN 13849-1 szerint
Biztonsági megbízhatósági adatok: MTTFd > 100 év, PFD < 1E-5, PFH < 1E-9
Környezeti feltételek
Szabványok: CSA C22.2 No 142, EN 13849-1, IEC 61508, IEC 62061, UL 508, IEC 61131-2
Terméktanúsítványok: CSA, GOST-R, cULus
Üzemi környezeti hőmérséklet: -10...50 °C (függőleges telepítés), -10...55 °C (vízszintes telepítés)
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemi tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz-en DIN sínen, 3,5 mm 5...8,4 Hz-en
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses kompatibilitás
Elektrosztatikus kisülés: 4 kV érintkezésre az IEC 61000-4-2 szerint, 8 kV levegőre az IEC 61000-4-2 szerint
Elektromágneses mezők elleni védettség: 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziensek elleni védettség: 1 kV I/O az IEC 61000-4-4 szerint, 1 kV árnyékolt kábel az IEC 61000-4-4 szerint, 2 kV tápvezeték az IEC 61000-4-4 szerint
Lökőhullám elleni védettség: 0,5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
