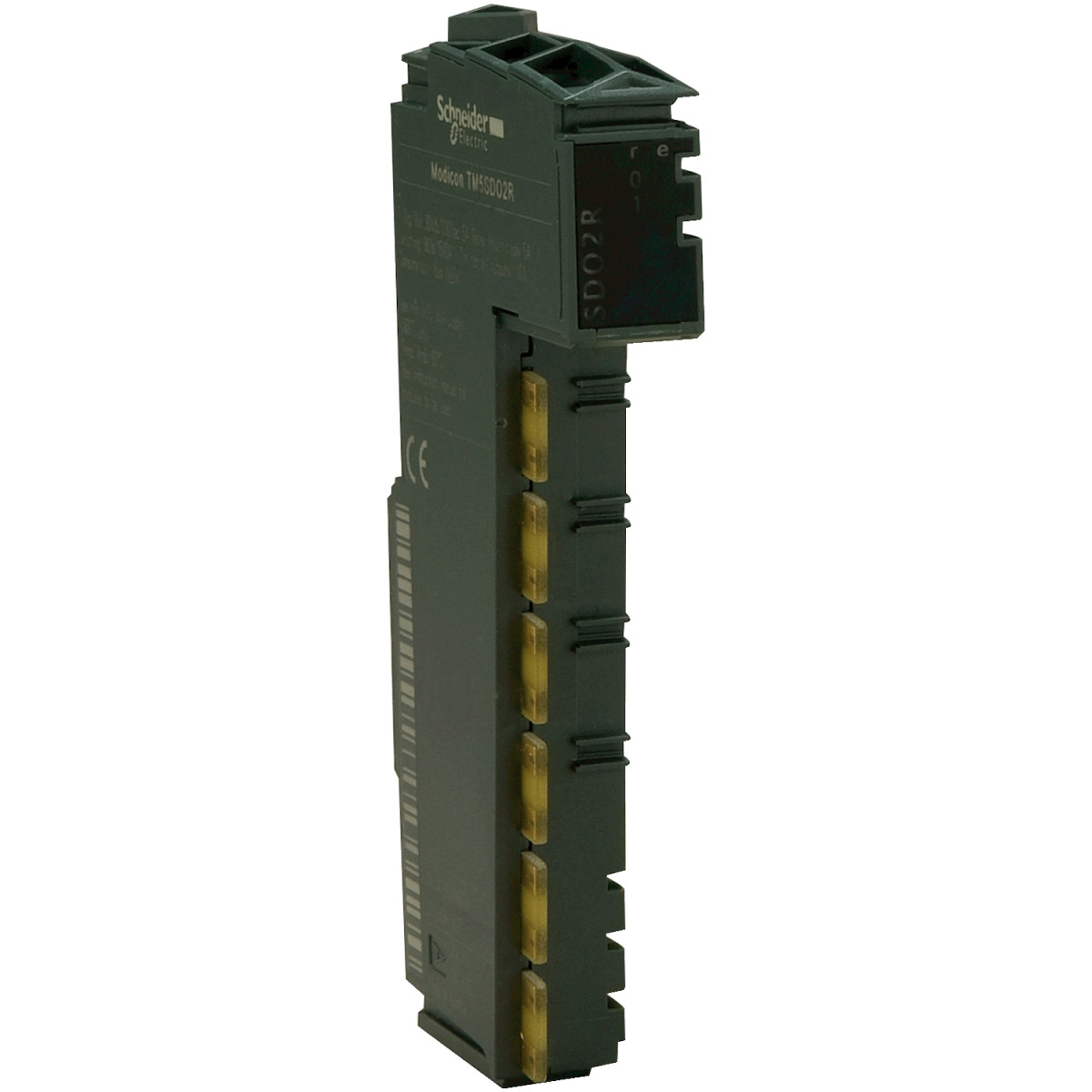

A Schneider Electric Modicon TM5SDO2S egy professzionális digitális kimeneti modul, amely tökéletes megoldást kínál ipari automatizálási rendszerek kiépítéséhez. Ez a kompakt eszköz a Modicon TM5 termékcsalád tagjaként kiváló kompatibilitást biztosít különböző vezérlőkkel, beleértve a Modicon M258, Modicon LMC058 rendszereket, valamint a PacDrive LMC motion controller termékcsaládot.
A TM5SDO2S modul két diszkrét kimeneti csatornával rendelkezik, amelyek relé típusúak. A készülék 100-240 V AC feszültségtartományban működik, és csatornánként 1 A áramerősséget képes kezelni. A modul fekete színű, és 3 vezetékes elektromos csatlakozással szerelt, ami megkönnyíti a telepítést és az integrációt a meglévő rendszerekbe. A termék CE jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai szabványoknak és irányelveknek.
A Modicon TM5SDO2S modul számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük a CSA C22.2 No 142, IEC 61131-2, CSA C22.2 No 213, és UL 508 előírásainak. Emellett rendelkezik CSA, GOST-R, cULus és C-Tick tanúsítványokkal is, ami bizonyítja globális alkalmazhatóságát. Működési hőmérsékleti tartománya vízszintes telepítés esetén -10°C és 55°C között van teljesítménycsökkenés nélkül, míg -10°C és 60°C között teljesítmény-derating faktorral használható. Függőleges telepítés esetén a működési hőmérsékleti tartomány -10°C és 50°C között van. A tárolási hőmérséklet -40°C és 70°C között megengedett, relatív páratartalom tekintetében pedig 5-95% között használható, kondenzáció nélkül.
A TM5SDO2S modul IP20 védelmi fokozattal rendelkezik az IEC 61131-2 szabvány szerint, és 2-es szennyezettségi fokozatú környezetben használható az IEC 60664 alapján. Működési magassága 0-2000 méter között, tárolási magassága pedig 0-3000 méter között optimális. A készülék kiváló rezgésállóságot mutat: 1 gn 8,4-150 Hz között, és 3,5 mm 5-8,4 Hz között DIN sínen. Ütésállósága 15 gn 11 ms esetén. A modul kiemelkedő elektromágneses összeférhetőséget (EMC) biztosít, számos nemzetközi szabványnak megfelelően, beleértve az elektrosztatikus kisülés elleni védettséget (4 kV érintkezéskor és 8 kV levegőn keresztül az IEC 61000-4-2 szerint), elektromágneses mezőkkel szembeni ellenállást (1 V/m 2-2,7 GHz és 10 V/m 80-2000 MHz között az IEC 61000-4-3 szerint), valamint gyors tranziens/burst immunitást (1 kV I/O és árnyékolt kábelek esetén, 2 kV tápvezetékek esetén az IEC 61000-4-4 szerint). A modul fizikai méretei kompaktak: 75 mm × 99 mm × 12,5 mm, ami lehetővé teszi a helytakarékos telepítést. A TM5SDO2S modult DIN sínre lehet szerelni, és részletes szerelési útmutató áll rendelkezésre a megfelelő térigény biztosításához.
Schneider Electric Modicon TM5 - TM5SDO2S - I/O bővítő, digitális kimeneti modul, 2DO, 1A, 100/240 VAC műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Diszkrét kimeneti modul
Diszkrét kimenet száma: 2
Diszkrét kimenet típusa: Relé
Szín: Fekete
Elektromos csatlakozás: 3 vezetékes
Jelölés: CE
Kompatibilitás
Termékcsalád kompatibilitás: Modicon M258, Modicon LMC058, PacDrive LMC mozgásvezérlő
Termék kompatibilitás: Mozgásvezérlő, PacDrive LMC Pro 2, PacDrive LMC Eco, PacDrive LMC Pro, Logikai vezérlő
Elektromos jellemzők
Kimeneti feszültség: 100...240 V AC
Csatornánkénti áram: 1 A
Környezeti feltételek
Szabványok: CSA C22.2 No 142, IEC 61131-2, CSA C22.2 No 213, UL 508
Termék tanúsítványok: CSA, GOST-R, cULus, C-Tick
Működési környezeti hőmérséklet: -10…55 °C teljesítménycsökkenés nélkül (vízszintes telepítés), -10…60 °C teljesítmény-derating faktorral (vízszintes telepítés), -10…50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664 szerint
Működési magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Mechanikai jellemzők
Rezgésállóság: 1 gn 8,4…150 Hz-en DIN sínen, 3,5 mm 5…8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses kompatibilitás
Elektrosztatikus kisülés elleni védettség: 4 kV érintkezéskor az IEC 61000-4-2 szerint, 8 kV levegőn keresztül az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni védettség: 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziens/burst immunitás: 1 kV I/O az IEC 61000-4-4 szerint, 1 kV árnyékolt kábel az IEC 61000-4-4 szerint, 2 kV tápvezetékek az IEC 61000-4-4 szerint
Lökőhullám immunitás: 0,5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
Méretek és szerelés
Méretek (szél. × mag. × mély.): 75 mm × 99 mm × 12,5 mm
Szerelési mód: DIN sínre szerelhető
