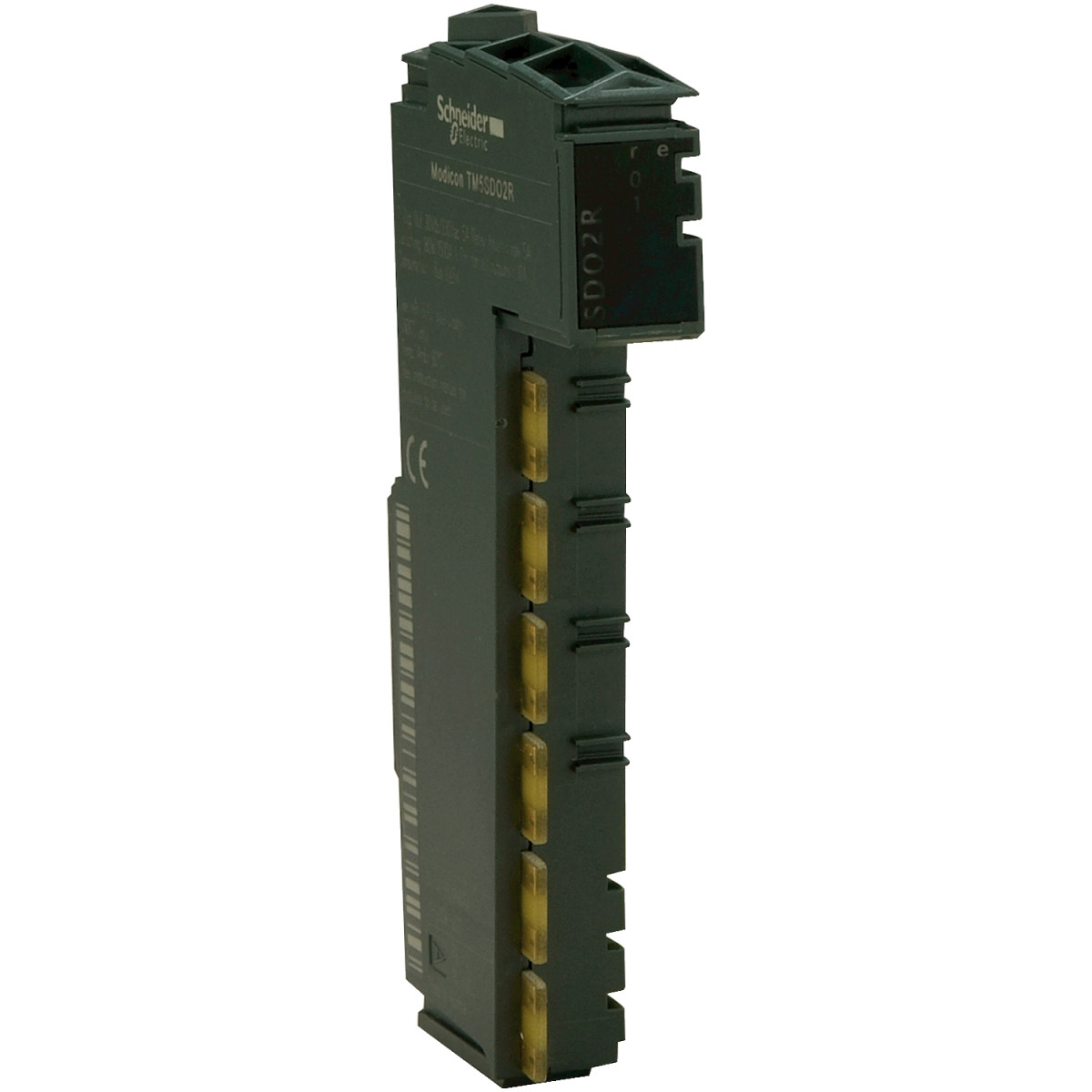

A Schneider Electric Modicon TM5SDO2R egy nagy teljesítményű digitális kimeneti modul, amely ipari automatizálási rendszerekhez kínál megbízható és hatékony vezérlési megoldást. Ez a kompakt eszköz a Modicon TM5 termékcsaládba tartozik, és tökéletesen illeszkedik a modern ipari környezetek igényeihez.
A TM5SDO2R modul két digitális relés kimenetet (2O) biztosít váltóérintkezőkkel (2 C/O), amelyek 30 V DC vagy 230 V AC feszültségen működtethetők, és csatornánként akár 5 A áramerősséget is képesek kapcsolni. A kimeneti feszültség tartománya DC esetén 24-36 V, míg AC esetén 184-276 V között mozog, így széles alkalmazási területen használható. A modul kimeneti közösönként maximum 10 A áramerősséget támogat, ami kiváló terhelhetőséget biztosít ipari körülmények között.
A TM5SDO2R kimeneti modulja kompatibilis számos vezérlővel, beleértve a PacDrive LMC mozgásvezérlőket (PacDrive LMC Pro, PacDrive LMC Pro 2, PacDrive LMC Eco), a Modicon LMC058 és Modicon M258 logikai vezérlőket. Ez a sokoldalú kompatibilitás lehetővé teszi a modul integrálását különböző automatizálási rendszerekbe, növelve a rendszer rugalmasságát és alkalmazhatóságát.
A modul válaszideje kiváló, kevesebb mint 10 ms mind a 0-ból 1-be, mind az 1-ből 0-ba történő állapotváltás esetén, ami gyors reakcióidőt biztosít az irányított folyamatokban. Rendelkezik fordított polaritás elleni védelemmel, de nem tartalmaz túlterhelés és rövidzárlat elleni védelmet, ezért ezekről külön gondoskodni kell a rendszer tervezésekor. Az eszköz nem biztosít szigetelést a csatornák között, viszont 500 Vrms AC szigeteléssel rendelkezik a csatornák és a busz között.
A TM5SDO2R modul fekete színű, kompakt méretekkel rendelkezik (75 x 99 x 12.5 mm), ami lehetővé teszi a helytakarékos beszerelést. DIN sínre szerelhető, és mind horizontális, mind vertikális telepítést támogat. A működési hőmérséklet-tartomány horizontális telepítés esetén -10°C és 55°C között van teljesítménycsökkenés nélkül, míg 60°C-ig terheléscsökkentő tényezővel használható. Vertikális telepítés esetén a működési hőmérséklet-tartomány -10°C és 50°C között mozog.
A modul 90 mA áramfelvétellel működik az 5 V DC buszon, maximális teljesítmény-disszipációja 2,45 W. Megfelel számos nemzetközi szabványnak, köztük az IEC 61131-2, UL 508, CSA C22.2 No 213 és CSA C22.2 No 142 előírásoknak, valamint rendelkezik CE, GOST-R, CSA, C-Tick és cULus tanúsítványokkal, ami garantálja a globális piacokon való alkalmazhatóságát.
Schneider Electric Modicon TM5 - TM5SDO2R - I/O bővítő, digitális kimeneti modul, 2DO, 5A, 30 VDC / 230 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Digitális kimeneti modul
Digitális kimenetek száma: 2
Digitális kimenet típusa: Relé
Kiegészítő információk
Kompatibilitás: PacDrive LMC mozgásvezérlő, Modicon LMC058, Modicon M258
Termék kompatibilitás: Logikai vezérlő, PacDrive LMC Pro, Mozgásvezérlő, PacDrive LMC Pro 2, PacDrive LMC Eco
Kimeneti feszültség: 230 V AC, 30 V DC
Kimeneti feszültség határértékek: 184...276 V AC, 24...36 V DC
Digitális kimenet funkció: 2 C/O (váltóérintkező)
Áramerősség csatornánként: 5 A
Maximális áramerősség kimeneti közösönként: 10 A
Szín: Fekete
Válaszidő: ≤ 10 ms 0-ból 1-be állapotváltásnál a kimenethez, ≤ 10 ms 1-ből 0-ba állapotváltásnál a kimenethez
Védelem típusa: Fordított polaritás elleni védelem, Túlterhelés elleni védelem nélkül, Rövidzárlat elleni védelem nélkül
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Áramfogyasztás: 90 mA 5 V DC buszon
Maximális teljesítmény disszipáció: 2,45 W
Jelölés: CE
Környezet
Szabványok: IEC 61131-2, UL 508, CSA C22.2 No 213, CSA C22.2 No 142
Termék tanúsítványok: GOST-R, CSA, C-Tick, cULus
Működési környezeti hőmérséklet: -10...55 °C teljesítménycsökkenés nélkül (horizontális telepítés), -10...60 °C teljesítménycsökkenési tényezővel (horizontális telepítés), -10...50 °C (vertikális telepítés)
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz-en DIN sínen, 3,5 mm 5...8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses összeférhetőség
Elektrosztatikus kisülés immunitási teszt, 4 kV érintkezésnél az IEC 61000-4-2 szerint
Elektrosztatikus kisülés immunitási teszt, 8 kV levegőben az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni érzékenység, 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint
Elektromágneses mezőkkel szembeni érzékenység, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Méretek
75 x 99 x 12,5 mm
