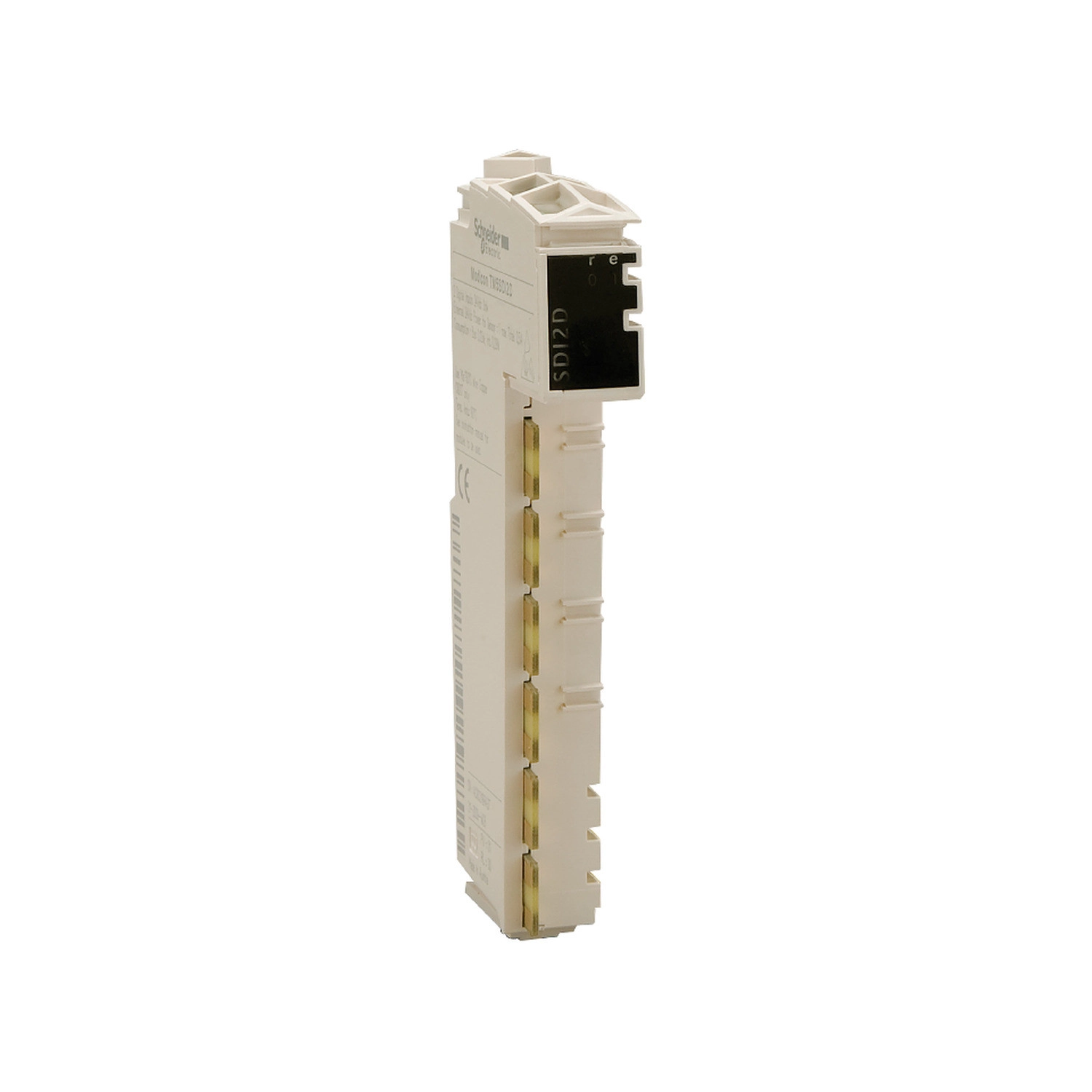

A Schneider Electric Modicon TM5 sorozat TM5SDM12DT típusú diszkrét I/O modulja egy sokoldalúan alkalmazható be- és kimeneti bővítőegység automatizálási rendszerekhez. Ez a kompakt kialakítású, fehér színű modul 8 digitális bemenetet és 4 digitális kimenetet biztosít, mindegyik 24V DC feszültséggel működik, és egy vezetékes (1-wire) csatlakoztatási technológiát használ.
A TM5SDM12DT modul kiváló kompatibilitást mutat a Modicon termékcsalád számos vezérlőjével, beleértve a Modicon M258, Modicon LMC058, valamint a PacDrive LMC mozgásvezérlőket. Ezen belül használható a PacDrive LMC Pro 2, PacDrive LMC Pro, PacDrive LMC Eco és különböző logikai vezérlőkkel. Ez a széles körű kompatibilitás lehetővé teszi, hogy a modul a már meglévő Schneider Electric rendszerekbe könnyen integrálható legyen, vagy új rendszerek esetén rugalmas bővítési lehetőséget biztosítson.
A modul bemeneti oldala 24 V DC feszültségtartományban működik, 20,4-28,8 V közötti tűréssel. A digitális bemenetek sink logikát használnak, bemeneti áramuk 3,75 mA, bemeneti impedanciájuk pedig 6,4 kOhm. A bemeneti szűrő szoftveresen konfigurálható legfeljebb 25 ms-ra, illetve hardveresen 100 ms-ra. A digitális kimenet típusa tranzisztoros, source logikával. Az egyes kimeneteken maximum 0,5 A áram vehető le, míg egy kimeneti közösön legfeljebb 2 A. A modul kiemelkedő jellemzője a 12 A-es csúcs kimeneti áram, valamint a maximum 500 Hz-es kapcsolási frekvencia rezisztív terhelés esetén. A válaszidő rendkívül gyors, kevesebb mint 300 µs mind a bekapcsolási, mind a kikapcsolási folyamatnál.
A TM5SDM12DT számos védelmi funkcióval rendelkezik, többek között fordított polaritás, rövidzár és túlterhelés elleni védelemmel. A modul szigetelése 500 Vrms AC a csatorna és a busz között, bár a csatornák között nincs szigetelés. A maximális szivárgó áram kikapcsolt állapotban mindössze 5 µA. A modul áramfelvétele 42 mA 5 V DC buszon, illetve 21 mA 24 V DC-n minden bemenet bekapcsolt állapotában, maximális teljesítménydisszipációja pedig 1,52 W. A modul állapotát jól látható LED-ek jelzik: 1 zöld LED a tápellátáshoz, 1 piros LED szintén a tápellátáshoz, 4 sárga LED a kimeneti állapotokhoz és 8 zöld LED a bemeneti állapotok jelzésére.
Schneider Electric Modicon TM5 - TM5SDM12DT - I/O bővítő, digitális be-/kimeneti modul, 8DI+4DO, 24 VDC műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Termék vagy komponens típusa: Diszkrét I/O modul
Diszkrét bemenetek száma: 8
Diszkrét bemeneti feszültség: 24 V
Diszkrét kimenetek száma: 4
Diszkrét kimenet típusa: Tranzisztor
Kiegészítő jellemzők
Kompatibilitás: Modicon M258, Modicon LMC058, PacDrive LMC mozgásvezérlő
Termék kompatibilitás: PacDrive LMC Pro 2, Mozgásvezérlő, PacDrive LMC Pro, PacDrive LMC Eco, Logikai vezérlő
Diszkrét bemeneti feszültség típusa: DC
Bemeneti feszültség határértékek: 20,4...28,8 V
Diszkrét bemeneti logika: Sink
Diszkrét bemeneti áram: 3,75 mA
Bemeneti impedancia: 6,4 kOhm
Kimeneti feszültség: 24 V DC
Kimeneti feszültség határértékek: 20,4...28,8 V
Diszkrét kimeneti logika: Source
Áram csatornánként: 0,5 A
Maximum áram kimenetenként: 2 A
Szín: Fehér
Csúcs kimeneti áram: 12 A
Kapcsolási frekvencia: <= 500 Hz rezisztív terhelésnél
Garantált 0 feszültségszint: <= 5 V
Garantált 1 feszültségszint: >= 15 V
Bemeneti szűrés: <= 25 ms szoftveresen konfigurálható, <= 100 ms hardveresen
Válaszidő: <= 300 µs 0-ról 1-re váltásnál a kimeneten, <= 300 µs 1-ről 0-ra váltásnál a kimeneten
Védelem és biztonság
Maximális szivárgó áram: 5 µA kikapcsolt állapotban
Védelem típusa: Fordított polaritás elleni védelem, Rövidzár elleni védelem, Túlterhelés elleni védelem
Szigetelés: Nincs szigetelés a csatornák között, 500 Vrms AC szigetelés a csatorna és a busz között
Maximális feszültségesés: <0,3 V 500 mA-nél a kimeneten
Működési jellemzők
Áramfelvétel: 42 mA 5 V DC buszon, 21 mA 24 V DC minden bemenet bekapcsolva
Maximális teljesítmény disszipáció: 1,52 W
Helyi jelzések: 1 zöld LED a tápellátáshoz, 1 piros LED a tápellátáshoz, 4 sárga LED a kimeneti állapothoz, 8 zöld LED a bemeneti állapothoz
Elektromos csatlakozás: 1 vezetékes
Jelölés: CE
Környezeti feltételek
Szabványok: CSA C22.2 No 142, UL 508, CSA C22.2 No 213, IEC 61131-2
Termék tanúsítványok: GOST-R, cULus, C-Tick, CSA
Működési környezeti hőmérséklet: -10…55 °C teljesítménycsökkentés nélkül (vízszintes telepítés), -10…60 °C teljesítménycsökkentési tényezővel (vízszintes telepítés), -10…50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 5…95 % kondenzáció nélkül
IP védettség: IP20 az IEC 61131-2 szerint
Szennyezési fokozat: 2 az IEC 60664 szerint
Üzemi magasság: 0...2000 m
Tárolási magasság: 0…3000 m
Mechanikai jellemzők
Rezgésállóság: 1 gn 8,4…150 Hz-en DIN sínen, 3,5 mm 5…8,4 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Méretek
Hosszúság: 75 mm (2,95 in)
Szélesség: 12,5 mm (0,49 in)
Magasság: 99 mm (3,9 in)
