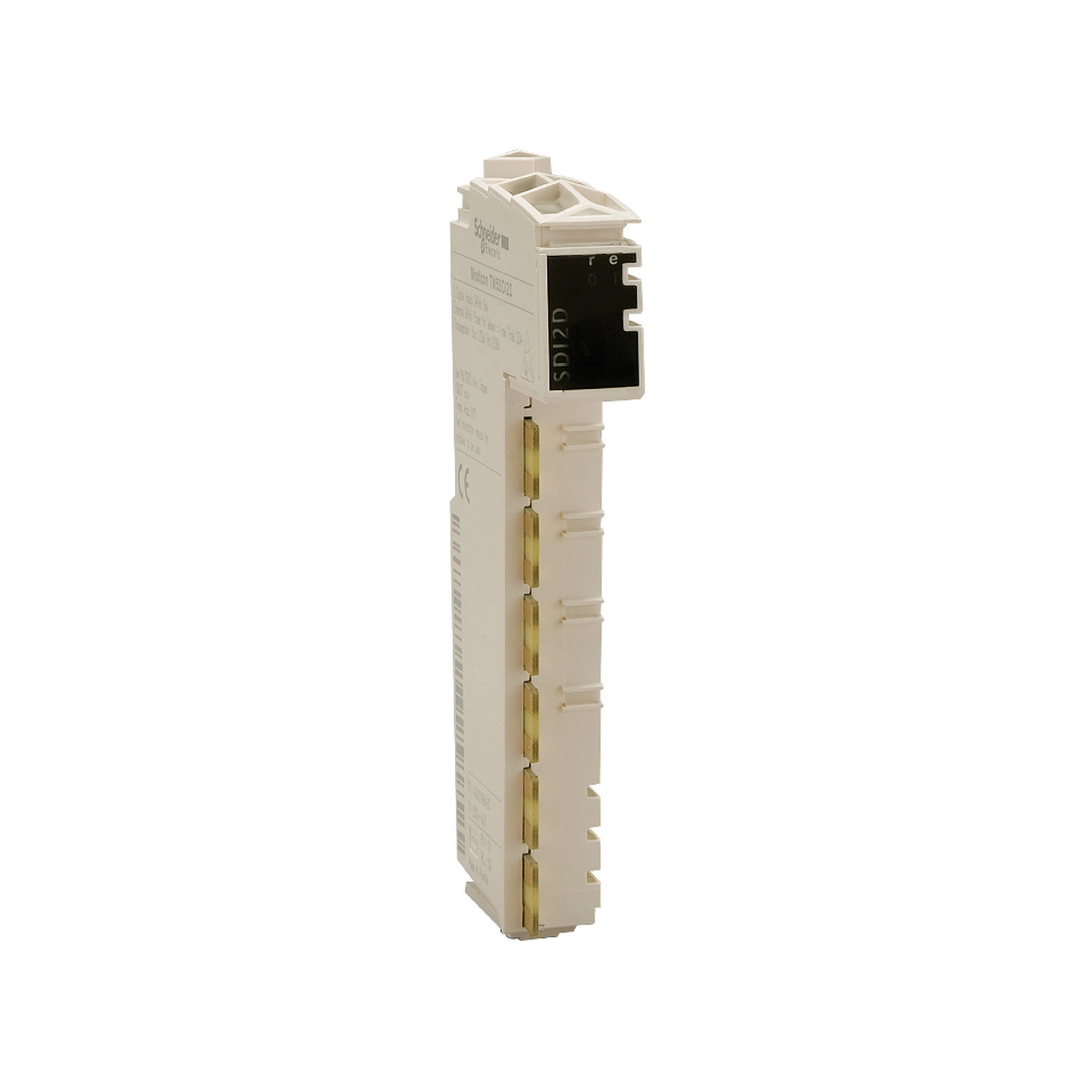

A Schneider Electric Modicon TM5 sorozat TM5SDI6D digitális bemeneti modulja egy professzionális automatizálási megoldás, amely 6 digitális bemenetet biztosít 24 V DC feszültséggel. Ez a sink logikával működő modul ideális választás ipari környezetben, ahol megbízható jelolvasásra van szükség.
A TM5SDI6D modul rendkívül sokoldalú kompatibilitásának köszönhetően: használható Modicon LMC058, Modicon M258 logikai vezérlőkkel, valamint a teljes PacDrive LMC sorozattal, beleértve az Eco, Pro és Pro 2 változatokat is. A termék 2-vezetékes érzékelőket közvetlenül támogat, de a dokumentáció által javasolt TM5SPDG6D6F elosztó modullal 3-vezetékes szenzorok csatlakoztatása is megoldható. A bemeneti áram 3,75 mA, bemeneti impedancia 6,4 kOhm, ami biztosítja a stabil működést. A logikai szint 0 állapotban ≤ 5 V, míg logikai 1 állapot ≥ 15 V feszültségnél garantált, így a jelszint-érzékelés pontos és megbízható.
A TM5SDI6D modul fejlett jelkezelési képességekkel rendelkezik, beleértve a szoftverből konfigurálható ≤ 25 ms-os és a hardveres ≤ 100 ms-os bemeneti szűrést, amely hatékonyan kiküszöböli a hamis jeleket és zajokat. Az egyes csatornák és a busz között 500 Vrms AC szigetelés biztosítja a biztonságos működést, bár a csatornák között nincs szigetelés. A modul áramfelvétele 5 V DC busznál 30 mA, míg 24 V DC mellett, ha minden bemenet aktív, 37 mA. A maximális teljesítményfelvétel mindössze 1,03 W, ami energiahatékony működést biztosít.
A rendszer állapotáról a vizuális visszajelzést 8 LED biztosítja: 1 zöld a tápellátás jelzésére, 1 piros a tápellátási hibákhoz, valamint 6 zöld LED az egyes bemenetek állapotának jelzésére. A modul fehér színű háza esztétikus megjelenést biztosít az ipari környezetben is. A TM5SDI6D telepítése egyszerű, szabványos DIN sínre szerelhető, méretei kompaktak: 75 mm × 99 mm × 12,5 mm. A csatlakoztatás 2 vezetékes kivitelben történik, a dokumentáció részletes vezetékezési javaslatokat tartalmaz az optimális telepítéshez.
Az üzemeltetési környezeti feltételek tekintetében a modul -10...55 °C között üzemeltethető derating nélkül horizontális beépítésnél, -10...60 °C között derating faktorral horizontális beépítésnél, illetve -10...50 °C között vertikális beépítésnél. A termék tárolási hőmérséklet-tartománya -40...70 °C, relatív páratartalom 5...95% kondenzáció nélkül. IP20 védettségi fokozattal rendelkezik az IEC 61131-2 szabvány szerint, valamint teljesíti a 2-es szennyezettségi foknak megfelelő követelményeket az IEC 60664 szabvány alapján. A modul tengerszint feletti magasság szempontjából 0-2000 méterig működőképes, tárolható 0-3000 méterig. A TM5SDI6D modul robusztus kivitelű, ellenáll a vibrációnak (1 gn 8,4-150 Hz-en, valamint 3,5 mm 5-8,4 Hz-en DIN sínen), és ütésálló (15 gn 11 ms-ig). Széles körű elektromágneses kompatibilitási tanúsítványokkal rendelkezik, így zajos ipari környezetben is megbízhatóan működik.
Schneider Electric Modicon TM5 - TM5SDI6D - I/O bővítő, digitális bemeneti modul, 6DI, 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Digitális bemeneti modul
Digitális bemenetek száma: 6
Digitális bemeneti feszültség: 24 V
Kompatibilitás
Kompatibilis termékcsaládok: Modicon LMC058, PacDrive LMC motion controller, Modicon M258
Kompatibilis termékek: Logic controller, PacDrive LMC Eco, PacDrive LMC Pro 2, Motion controller, PacDrive LMC Pro
Műszaki jellemzők
Digitális bemeneti feszültség típusa: DC
Bemeneti feszültség határértékek: 20.4...28.8 V
Digitális bemenet logika: Sink
Digitális bemeneti áram: 3.75 mA
Bemeneti impedancia: 6.4 kOhm
Szín: Fehér
Garantált 0 feszültségszint: <= 5 V
Garantált 1 feszültségszint: >= 15 V
Bemeneti szűrés: <= 25 ms szoftveresen konfigurálható, <= 100 ms hardveres
Szigetelés: 500 Vrms AC szigetelés a csatorna és a busz között, Nincs szigetelés a csatornák között
Áramfelvétel: 30 mA 5 V DC buszon, 37 mA 24 V DC mellett minden bemenet bekapcsolva
Maximális teljesítményfelvétel: 1.03 W
Helyi jelzések: 1 zöld LED tápellátás jelzésére, 1 piros LED tápellátás jelzésére, 6 zöld LED bemenet állapotának jelzésére
Elektromos csatlakoztatás: 2 vezetékes
Jelölés: CE
Környezeti jellemzők
Szabványok: IEC 61131-2, UL 508, CSA C22.2 No 213, CSA C22.2 No 142
Terméktanúsítványok: C-Tick, GOST-R, CSA, cULus
Üzemi környezeti hőmérséklet: -10...55 °C derating nélkül (vízszintes telepítés), -10...60 °C derating faktorral (vízszintes telepítés), -10...50 °C (függőleges telepítés)
Tárolási környezeti hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fok: 2 az IEC 60664 szerint
Üzemeltetési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 1 gn 8,4...150 Hz DIN sínen, 3,5 mm 5...8,4 Hz DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Elektromágneses kompatibilitás
Elektrosztatikus kisülés immunitási teszt, 4 kV érintkezésre az IEC 61000-4-2 szerint
Elektrosztatikus kisülés immunitási teszt, 8 kV levegőre az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni érzékenység, 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint
Elektromágneses mezőkkel szembeni érzékenység, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Elektromos gyors tranziens/burst immunitási teszt, 1 kV I/O az IEC 61000-4-4 szerint
Elektromos gyors tranziens/burst immunitási teszt, 1 kV árnyékolt kábel az IEC 61000-4-4 szerint
Elektromos gyors tranziens/burst immunitási teszt, 2 kV tápvezetékek az IEC 61000-4-4 szerint
1,2/50 μs lökőhullám immunitási teszt, 0,5 kV differenciál mód az IEC 61000-4-5 szerint
1,2/50 μs lökőhullám immunitási teszt, 1 kV közös mód az IEC 61000-4-5 szerint
Méretek
Méret: 75 mm × 99 mm × 12.5 mm
Kábelezési ajánlások
Használható vezeték méretek a lecsatlakoztatható rugós sorkapcsokhoz:
0.08...2.5 mm² (28...14 AWG)
0.25...2.5 mm² (24...14 AWG)
0.25...1.5 mm² (24...16 AWG)
2 x 0.25...2 x 0.75 mm² (2 x 24...2 x 18 AWG)
